一 項目難點

室外主題樂園場地項目項目場地在1平方公里左右。樂園內部具有道路多條，各種游樂設施依山而建，有隧道地下管線，專業多且雜，建筑物種類多且景觀要求高，設計人員溝通難度大，多專業協同設計難度大。在主題樂園施工過程中，存在以下難點：

• 場地大，利用率要求高；
• 專業多，涉及路隧、景觀、動畫、消防、電氣等多專業，協同難度大；
• 樂園游樂設施種類多，對消防、景觀、游客到達度等要求高；
• 項目依山而建，土方填挖量大，控制土方量且保障各專業設計不沖突是場地設計人員的最大難點。

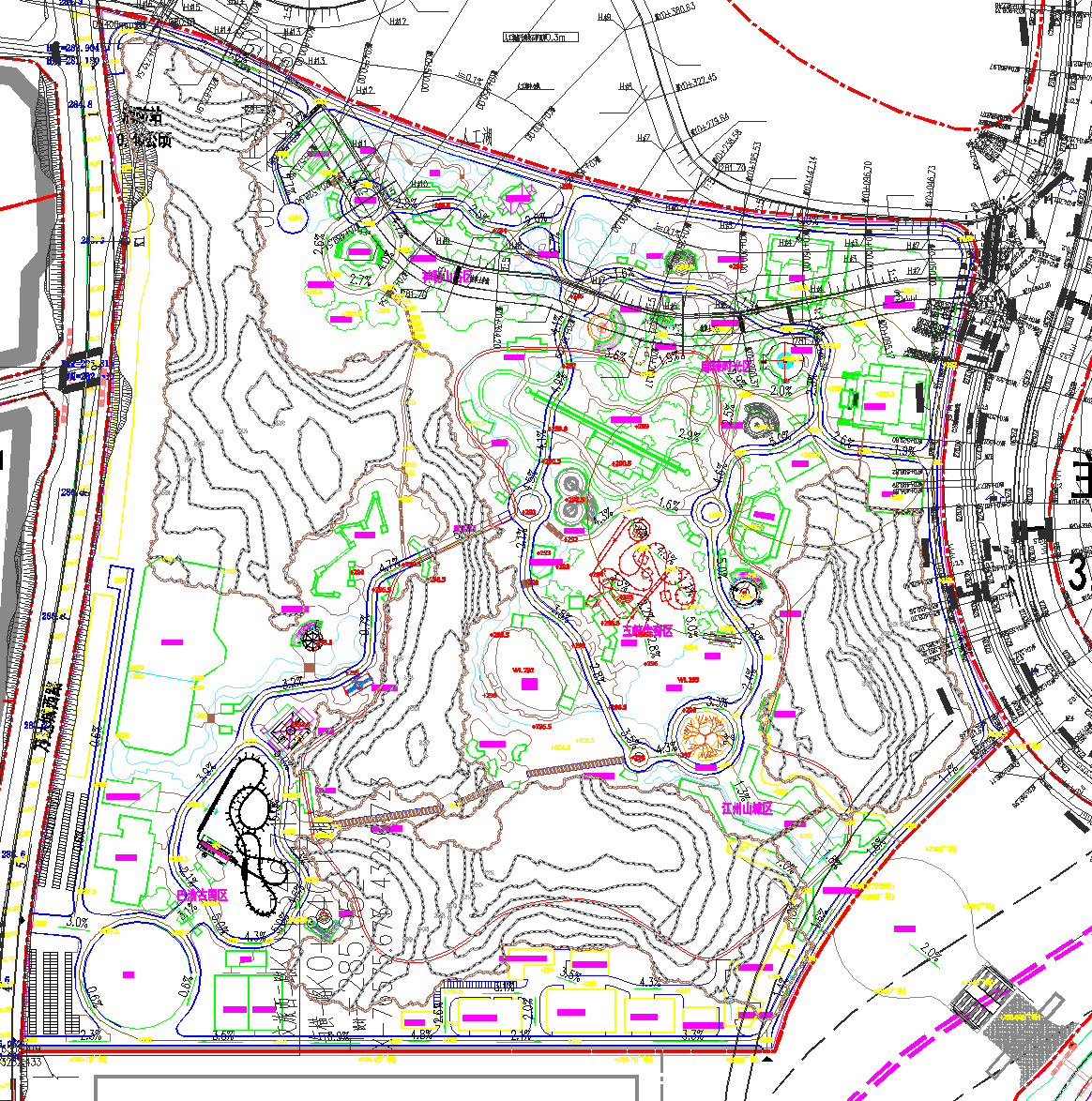

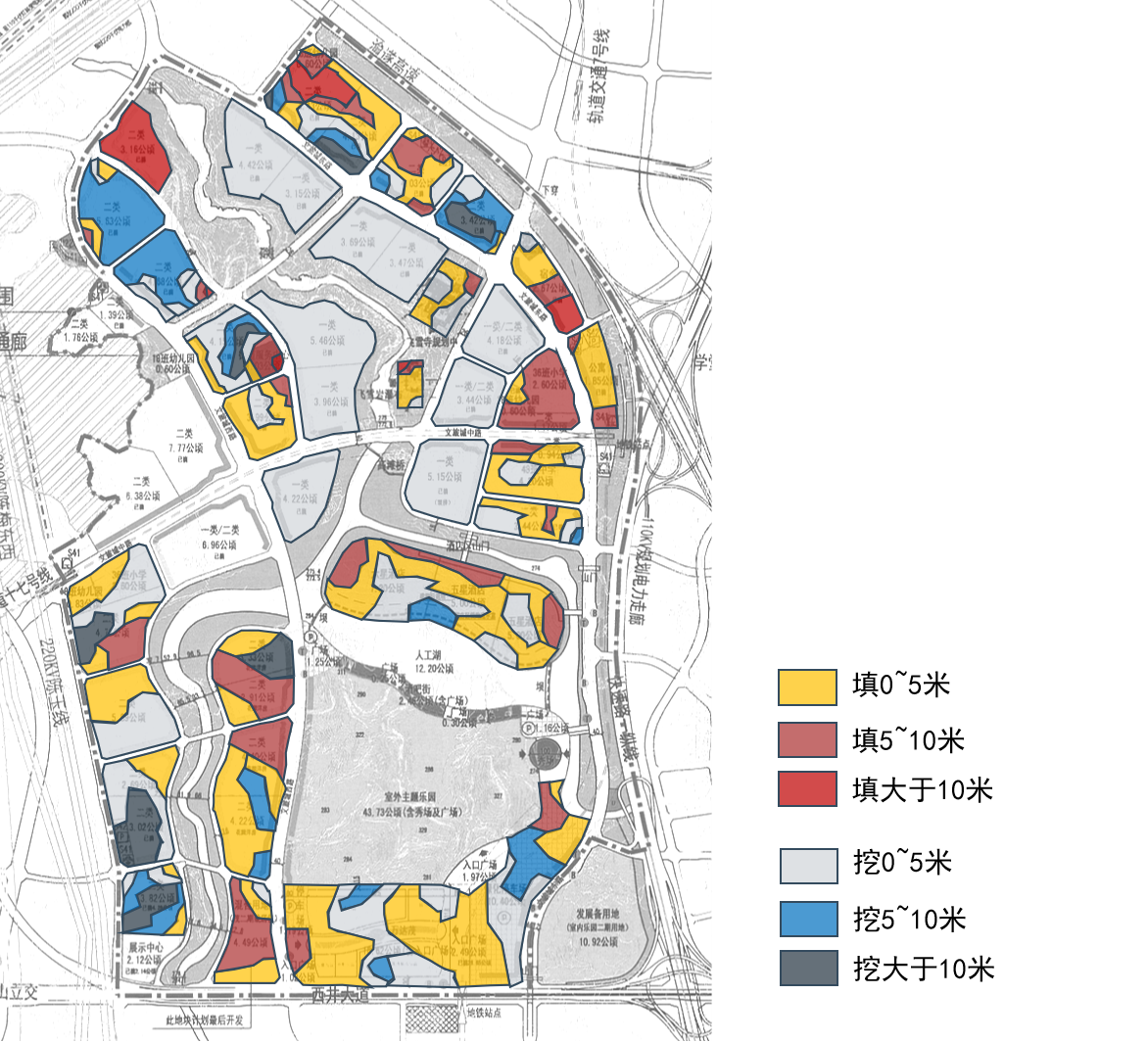

室外主題樂園場地項目總圖

二 BIM解決方案

本項目主要使用Openroads Designer軟件進行精準建模并計算分析，具有以下優勢：

• 創建的模型精度高
• 模型涉及面廣（道路、隧道、場地、管道、邊坡、湖泊、山上小徑）

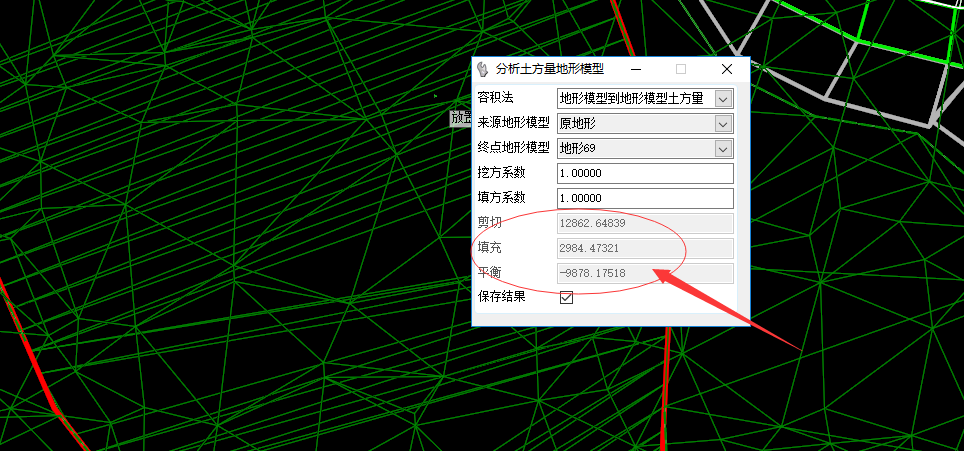

• 直接統計各道路土方量和各個區域的場地填挖方量
• 根據邊坡生成道路挖填方量

利用BIM軟件，能使項目達到以下效果：

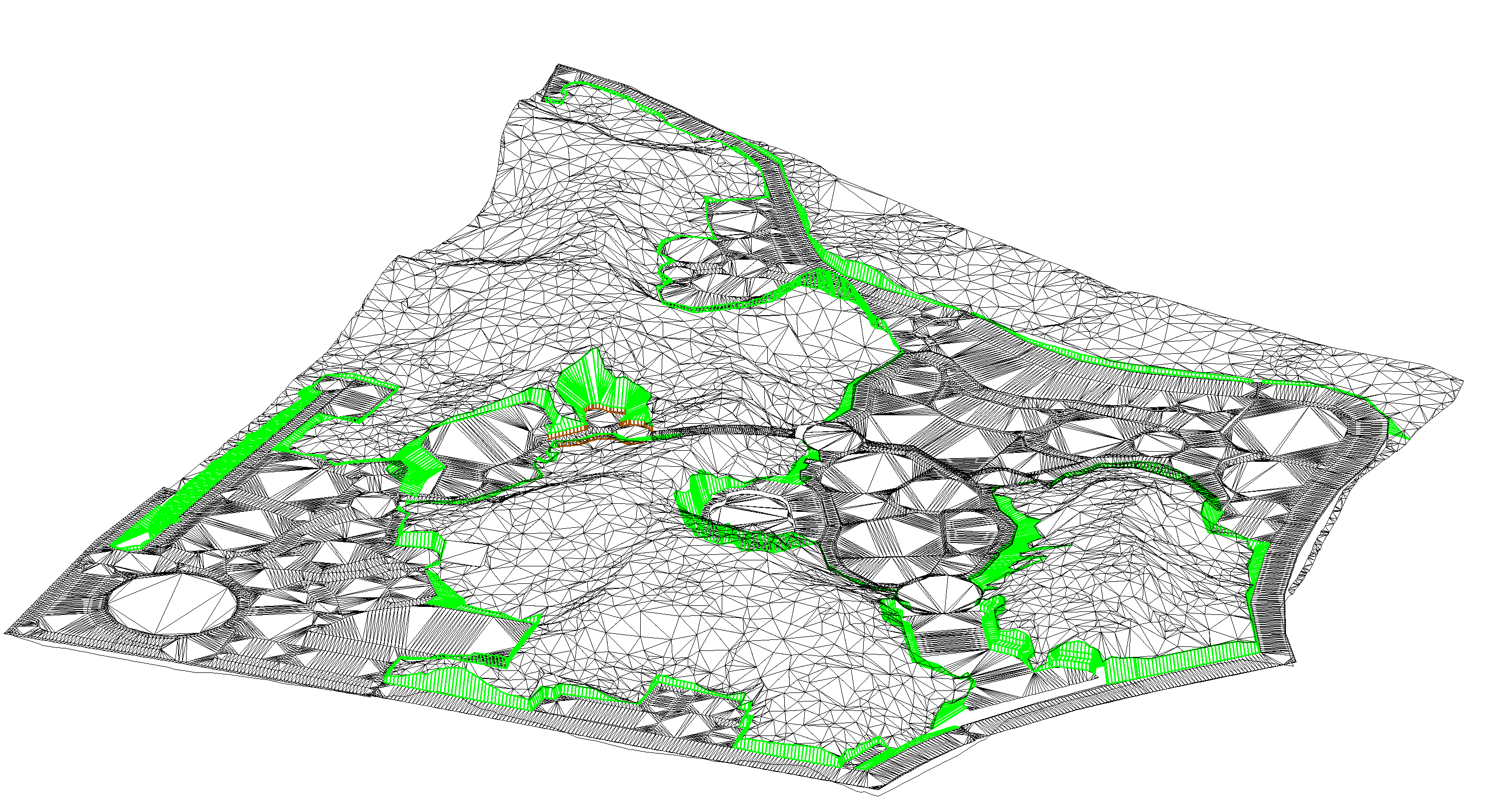

1.建立模型后簡單易懂易于各專業交流（綠色是場地，淺綠色是邊坡，白色是原始地形）

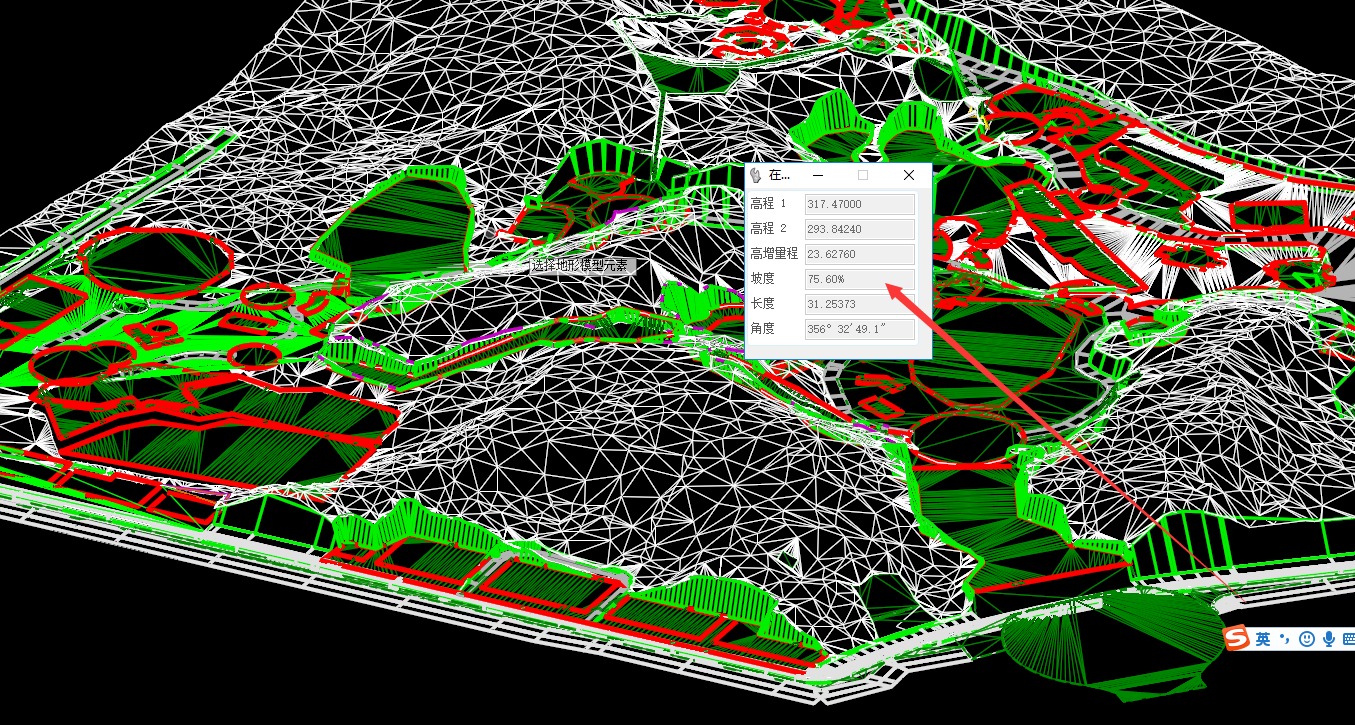

2.實時看到設計的建筑物、道路與地形之間的關系（填挖方、邊坡坡度，能否種植景觀樹木，設計的整體空間是否合理，景觀效果怎么樣）

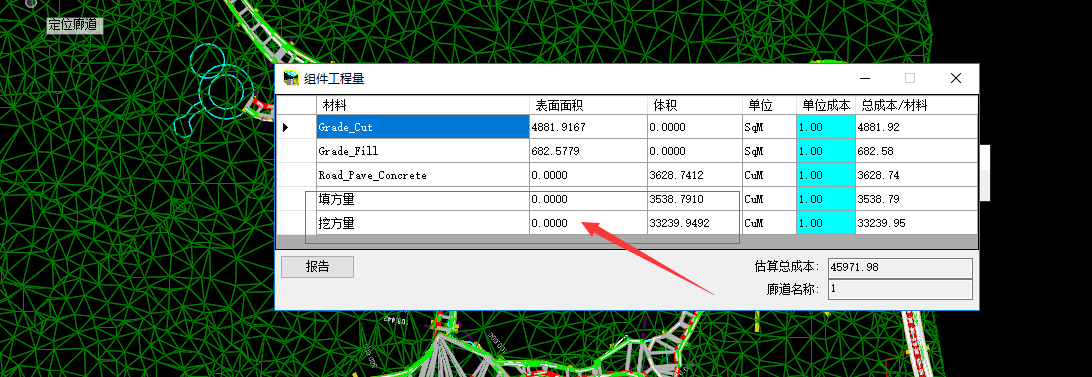

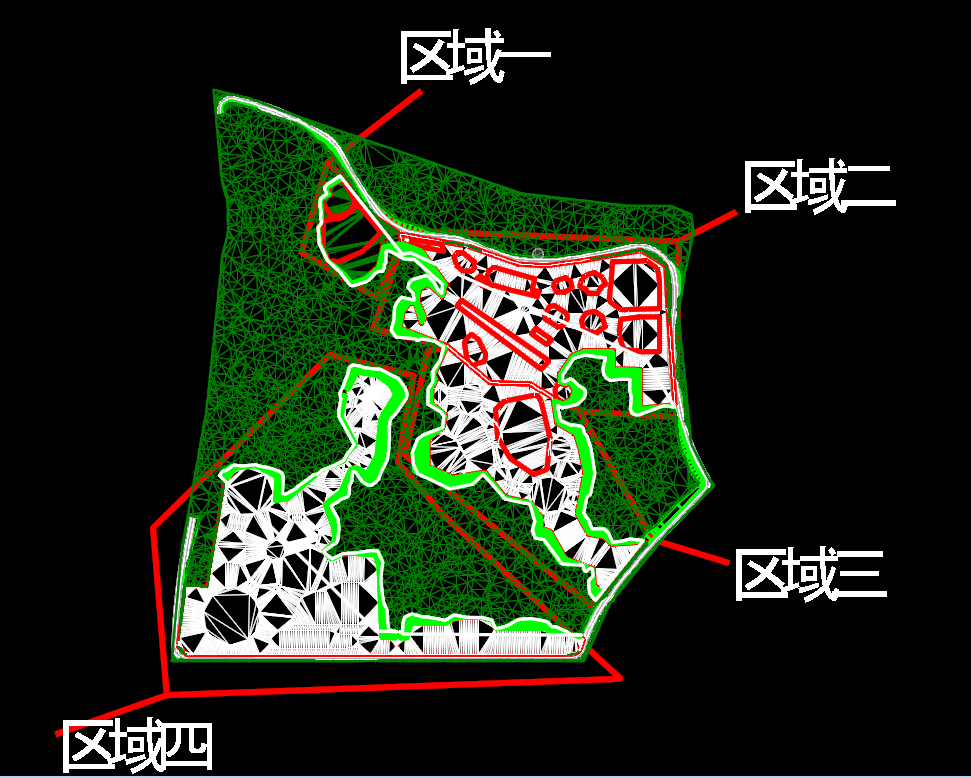

3.實時分區域出土方量（道路、場地）

三 項目模型展示

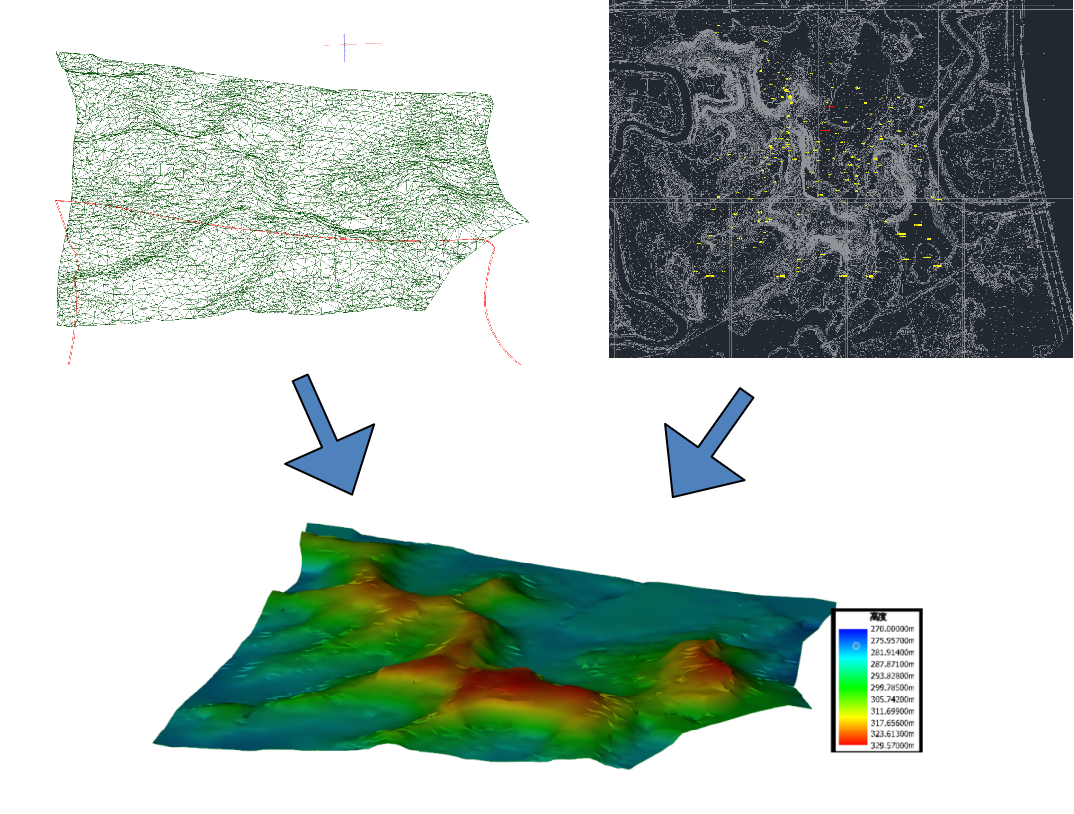

1.原始地形DTM生成過程

① 條件輸入：測繪圖紙、航拍測量模型。

分別通過CAD地形圖及航拍傾斜攝影模型生成DTM文件，并對比了兩者之間的差異并保留了有效數據。

② 設計建模：

• 基于設計圖紙，建立與設計圖紙相符的DTM模型，建立了場平、道路、景觀地形及道路放坡等相關內容。

• 基于方案圖紙及后續調整初步設計、施工圖紙進行了多次配合調整。

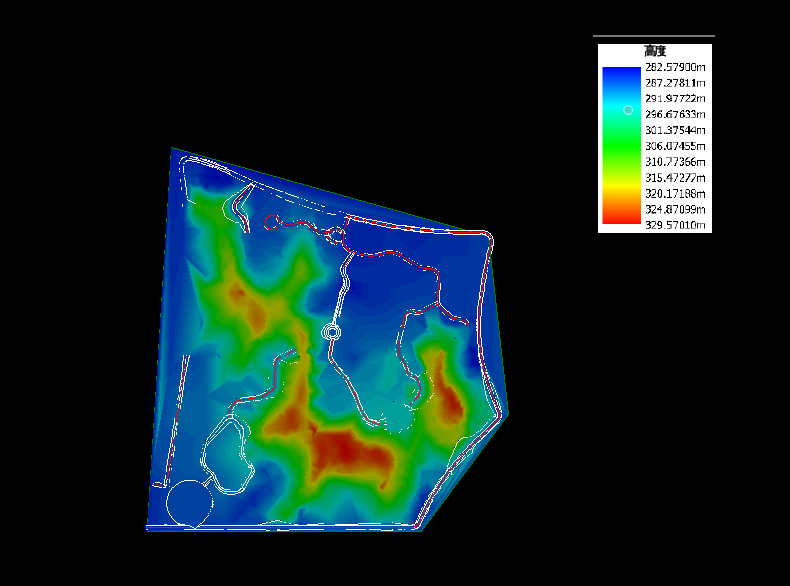

2.等深線模型建立

3.初期道路模型

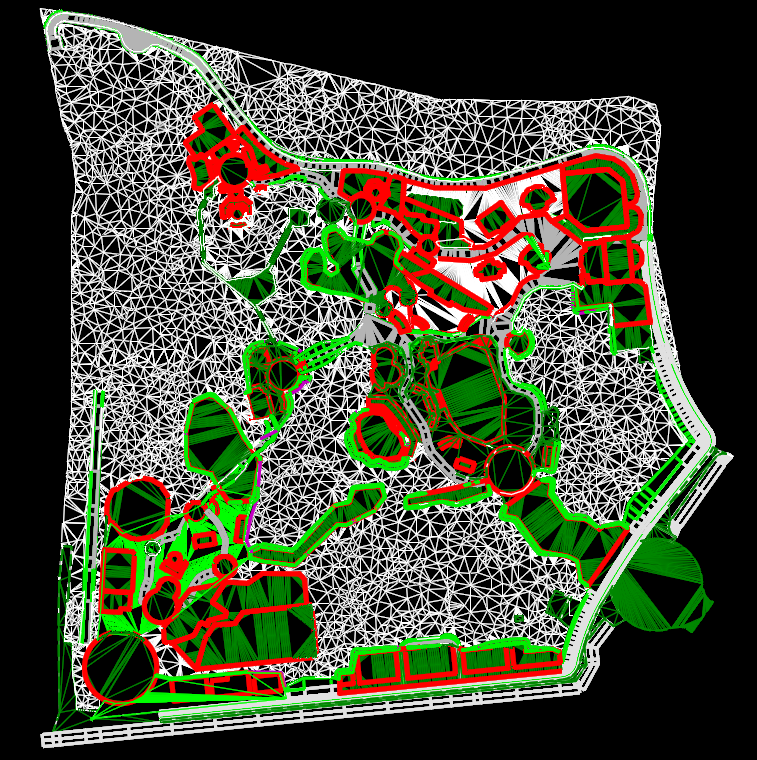

4.項目整體模型

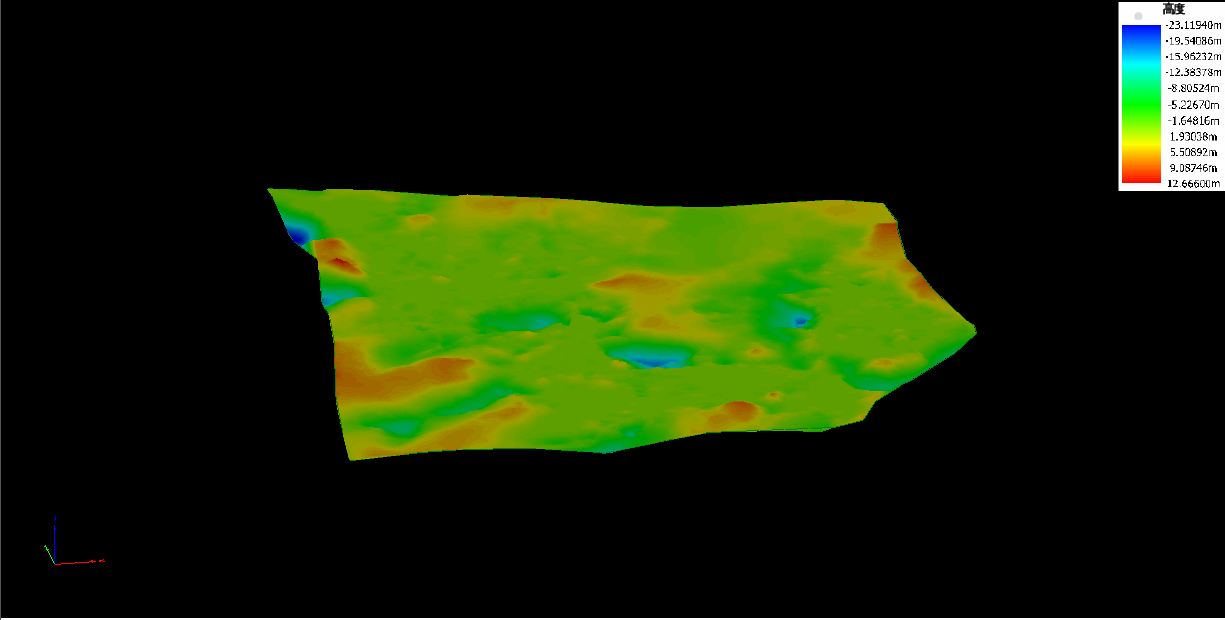

5.填挖方示意圖

四 項目總結

我方利用BIM軟件輔助項目土建、景觀、動畫設計人員直接進行設計，對他們做出的設計進行實時建模，算出實時土方量，并進行優化分析。對復雜的游樂設施擺放，標高的確定提供了直接并且科學的依據，土方量由初步設計時的140萬方量?jī)?yōu)化到最終方案的80萬方，為客戶節約了近7000萬元的工程費用。建出的模型能清晰的反映設計情況，給各個專業設計人員及建設單位提供了直觀的。

該項目難度大、內容多、專業性強、代表性強，應用點多，為客戶創造了較大的經濟效益。是廣州君和在BIM設計項目領域的又一重大突破，未來，我們將不斷發揮君和開放創新、勇于拼搏的精神，為新基建貢獻更好的服務和產品。
