數字化三維設計技術的應用優勢主要有：

1.碰撞檢查

三維協同設計的最大效益體現，將有可能發生的設計問題解決在設計階段，大幅度的提高設計質量和設計效率。該功能實施的前提是一個準確的三維信息模型，包括準確的3D導線(具有專利的3D導線創建功能)、設備;涵蓋所有專業(建筑、結構、暖通、水工、場地)的設計模型，方便校驗結果分析工具，自動生成千涉校驗報表(含截圖和關鍵說明）。

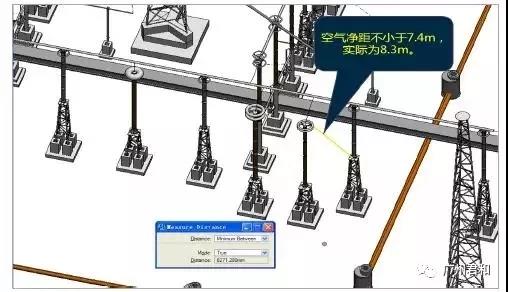

2.安全凈距校驗

引進三維設計技術后，可以實現很多二維設計技術不能實現的校驗功能,如帶點間隙校驗,風偏校驗等。布置設計是變電工程設計的重點，而帶電安全距離校驗技術更是布置設計的重中之重。

三維設計技術等同于計算系統上的真實變電站，可以方便準確的完成出線集中、空間受限的關鍵區域的設計，而這些關鍵區域的設計往往是一個變電工程布置方案優劣的瓶頸。三維技術可以準確模擬出實際的情況，結合參數化模型信息就可以快速的完成靜態和動態下的安全距離校驗。

3.數據關聯

依據數據庫，設計數據在不同圖紙間可實現動態同步，可以實現設備數據在三維布置圖、間隔斷面圖、設備安裝圖之間共享和同步?；谕ㄓ迷O(shè)備模型庫的建立，項目設計更趨向于施工圖深度的典型設計，在新項目設計時，可通過對設備型號的快速修改后由軟件工具自動修改主接線、布置圖、間隔斷面圖中的設備信息，而達到標準化、智能化設計的目標。

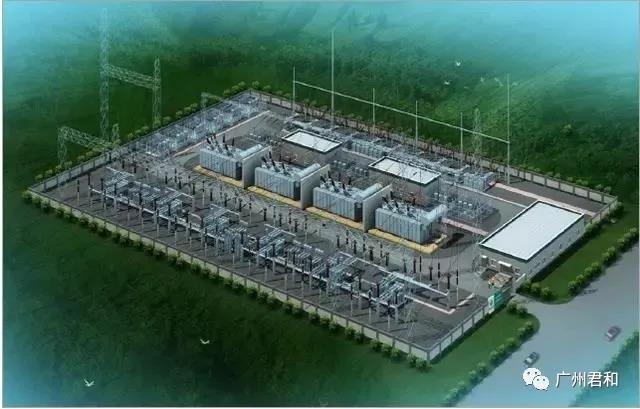

4.投標動畫制作、施工進度模擬

三維技術的最大特點就是直觀,引進三維設計技術后,就可以對設計成果進行相應的

產尋既瀏覽操作以方便方案介紹或者設計交流,可實現基于變電站三維模型的分類和

分區域可視化瀏覽查詢。

5.出圖方式的提升

引進三維設計技術后，二維施工圖紙可以從三維的布置設計中剖切出來，獲得的二維圖紙與三維的布置設計間保持整同步關聯，如果三維布置設計進行了調整，則相應的二維圖紙會自動的進行同步，極大的方便了設計人員，既提高設計質量，又提高設計效率。

6.精準的成本預算

隨著精細化設計要求提出,精準的材料統計功能成為必要的需求?；谌S信息模型與項目數據庫,可以方便的實現精準的材料統計?？梢园凑照麄€(gè)項目范圍、不同電壓等級配電裝置區域或某個間隔等為范圍來進行相應的材料統計,完全能夠滿足設計精度及深度的要求。

7.數字化移交

三維信息模型不僅僅是單純的幾何模型，同時還帶有完整的設計數據信息，而且與數據庫有邏輯關聯，可方便的實現數字化移交。

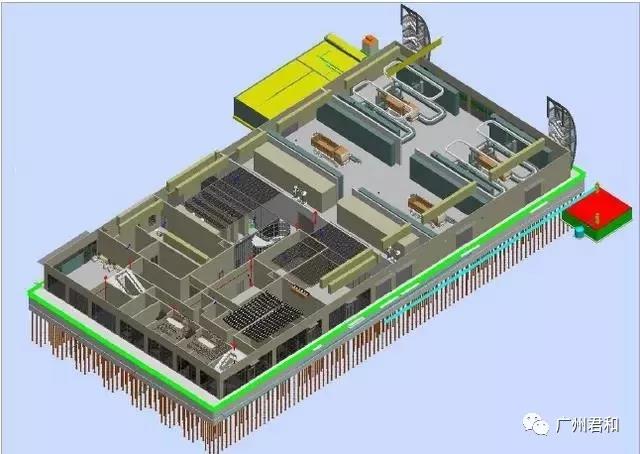

8.多專業協同設計

大型項目的設計要求各設計專業間能夠?qū)崿F(xiàn)協同設計，以便提高設計效益,及時的發現專業間的配合問題，提高設計的質量。三維設計技術是協同變得更方便更直觀，尤其是布置設計部分，可以將很多的協同問題在設計階段解決。

項目設計時，各專業給基于同雷一個項目基準點，可同步進行自己本專業內容設計，如果發生干涉或配合問題，可以及時發現解決。
