我們經常說的土建工程，具體包括哪些工程范圍？
很多工程人，都把土建工程誤以為是地上的房屋、道路、鐵路、橋梁、機場等范圍內的設施及建筑物、構筑物的建設。其實，土建工程的范圍，比我們想象的更廣闊。
下面，我們先來重新認識一下土建工程的具體范圍。

“土建工程”即土木建筑工程，是土木工程和建筑工程的總稱。涵蓋了地上、地下、陸地、水上、水下等各范疇內的房屋、道路、鐵路、機場、橋梁、水利、港口、隧道、給排水、防護等諸工程范圍內的設施與場所內的建筑物、構筑物、工程物的建設，其既包括工程建造過程中的勘測、設計、施工、養護、管理等各項技術活動，又包括建造過程中所耗的材料、設備與物品。

土建工程的范圍這么廣，要怎么快速計算它的工程量？
除了了解工程計算的規格和計算方法外，通過搭建土建BIM模型也能快速核算工程量。

下面我們一起來看一下土建BIM建模軟件和計算方式吧。

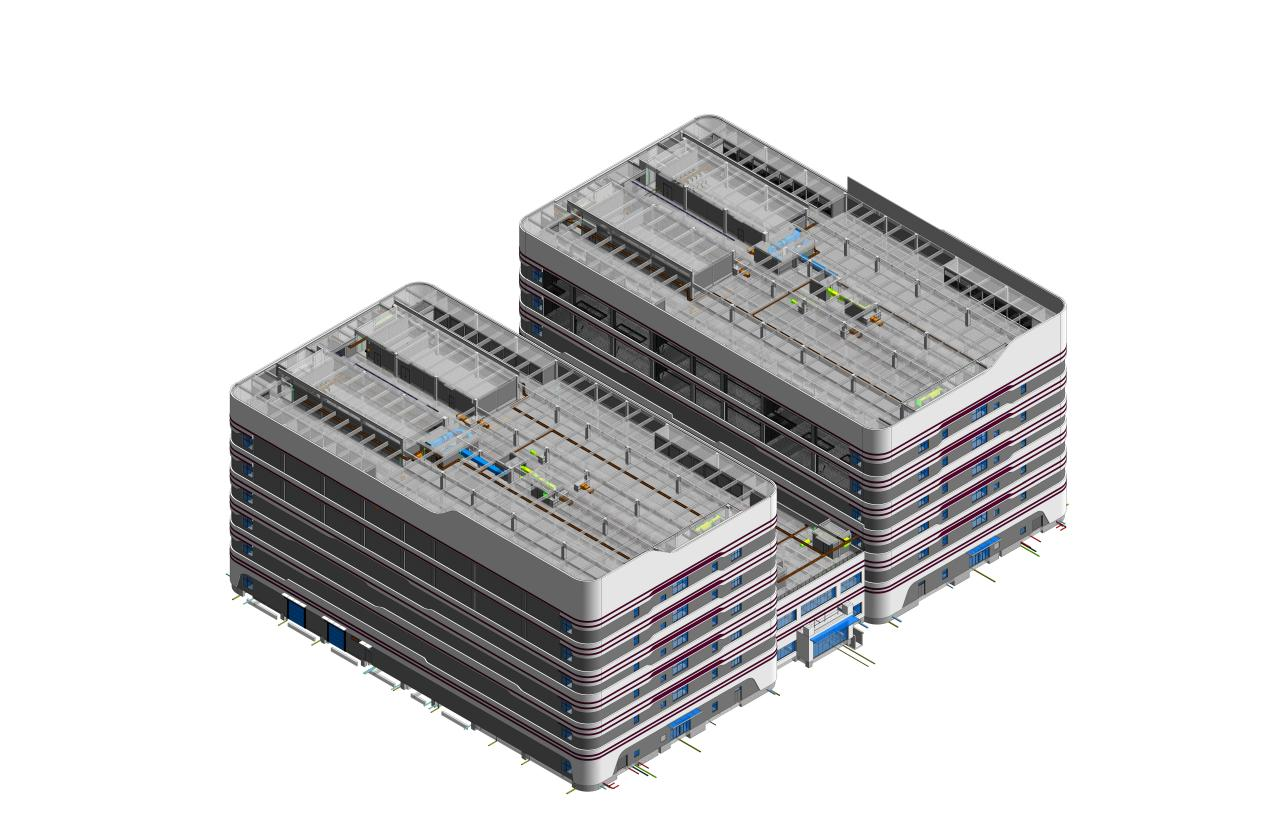

土建BIM建模軟件

Bentley 軟件公司基于Bentley OpenRoads技術，結合國家規范、國內用戶習慣等本地化需求聯合中交第一公路勘察設計研究院有限公司研發的道路工程BIM正向設計軟件，實現了基于BIM的道路三維設計、工程圖紙的輸出、數字化交付等方面的應用。

軟件功能
與ProjectWise平臺集成
— 在不同的組織、專業間安全地共享設計文件和數據
— 控制組、用戶和文檔層級訪問
— 追蹤文檔在整個生命周期內所有變更
— 管理所有參考文件和文件之間的關系
— 確保項目周期內設計文件和數據的唯一性
— 通過協同化的工作環境及工作流實現標準化工作

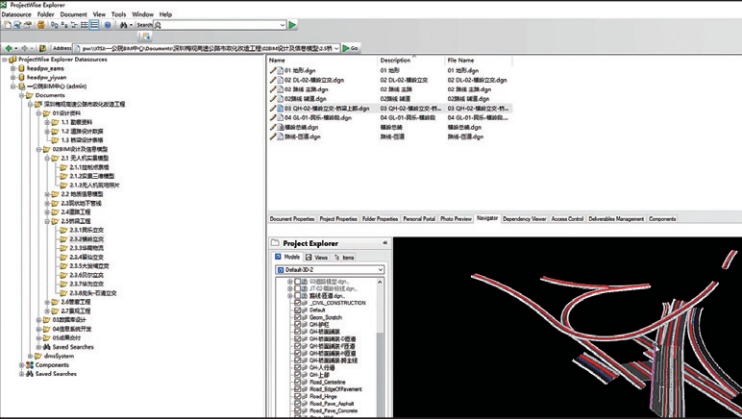

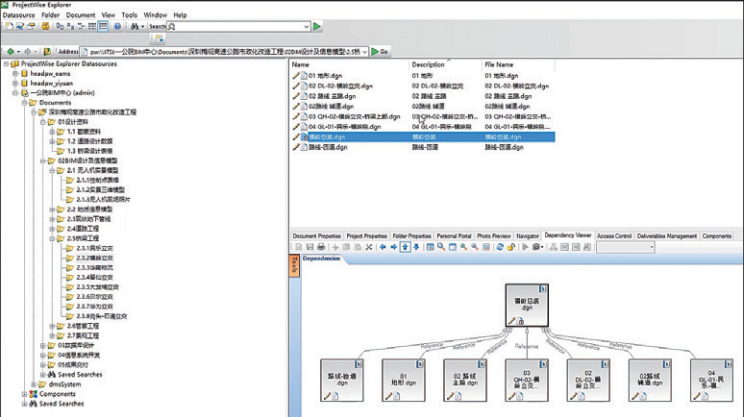

ProjectWise協作

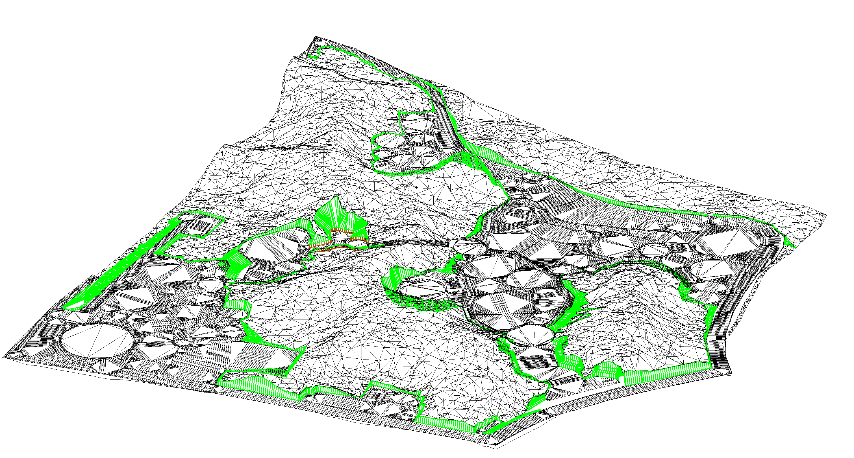

地面模型的建立

— 創建智能，數據豐富的地形模型
— 多種方式下的動態查看〔三角形、等高線、網格節點、最高，最低點、水流方向及坡度分析〕
— 支持多種高程點數據，地形圖、雷達點云、柵格高程數據〔十幾種格式〕，Landxml、實景模型等的導入
— 地形數據及地面模型的實時關聯〔動態更新〕
— 多種控制邊界條件〔地面模型邊界自動處理〕
— 豐富的地面模型編輯功能
— 生成平滑化的等高線及高程標注
— 合并多個地面模型創建復合地面模型
— 支持地面模型之間的剪切

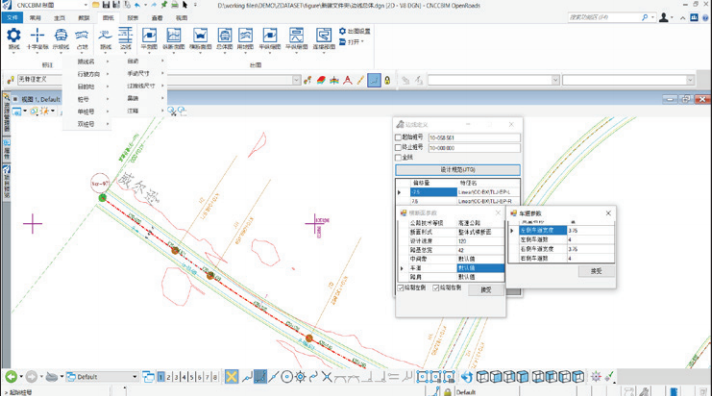

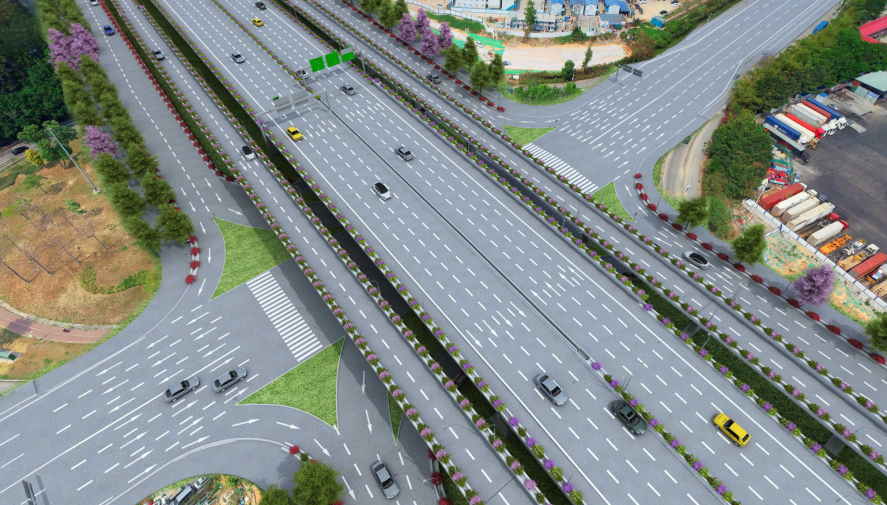

平縱快速設計
— 交互創建幾何線形
— 單個平面線形可對應多個設計縱斷面
— 設計參數不滿足標準規范條件下實時錯誤和警告的提醒
— 設計單元或元素之間建立幾何規則和關系〔動態更新設計成果〕
— 支持交點法PI成積木法〔獨立的直線、緩和曲線和圓曲線〕的平縱設計
— 支持圓形和拋物線形豎曲線
— 支持緩和曲線的多種輸入方法〔長度、參數、偏差、偏移、RL值等〕
— 支持互通式立交專用的平面設計
— 支持基于設計規范的路基特征邊線的創建
— 以關聯且動態的方式編輯元素
— 圖形屬性及設計參數的動態關聯
— 平縱參數通過表格方式進行查詢、修改和實時更新
— 提取縱斷面設計參數、批量修改設計參數實時更新縱斷面設計線

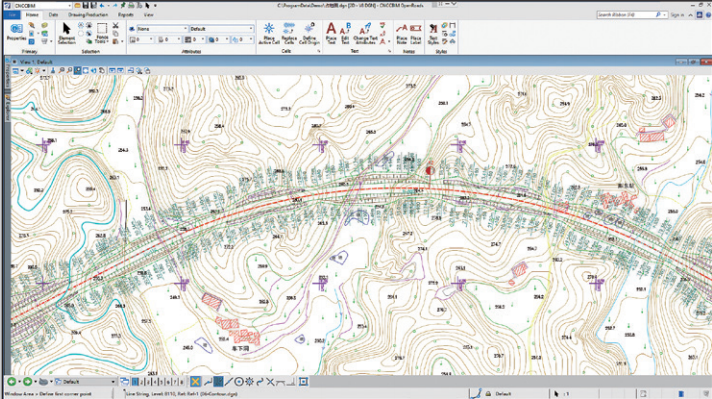

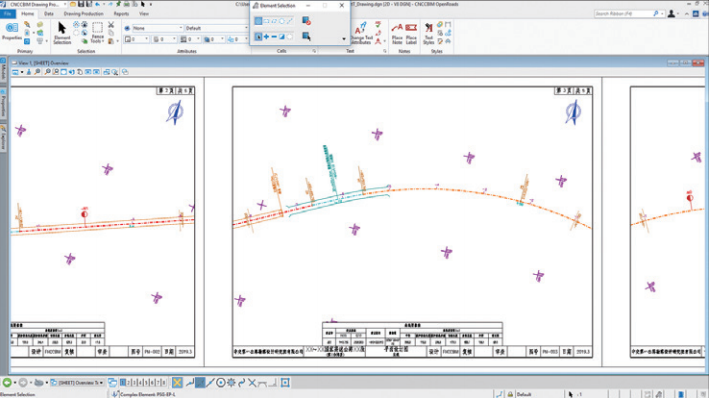

平面出圖

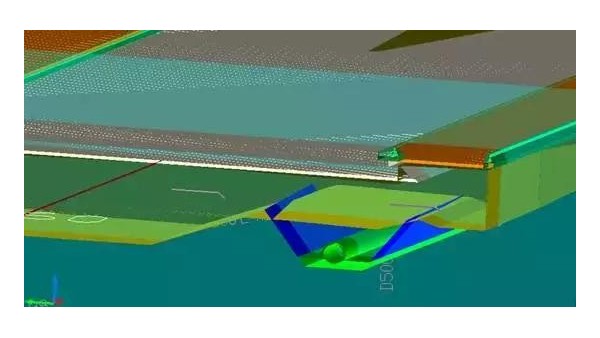

國內適用的橫斷面模板

— 支持無限制的線性或封閉的面模板定義
— 支持帶條件性的邊坡模板
— 支持任意形狀的路基路面結構層、路緣石、擋土墻、溝渠及護欄等組件
— 所有組件或線性模板以圖形和參數化方式定義、編輯
— 支持組件點以自由、部分或全部受約束〔條件性〕進行定義
— 支持以多級條件判斷方式選擇組件
— 模板設置預覽與驗證功能
— 內置適合國內使用的橫斷面工作環境
— 內置常用的標準橫斷面模板庫

橫斷面出圖

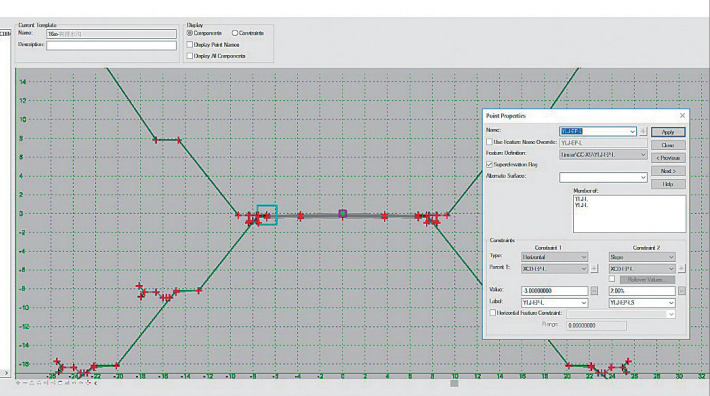

橫斷面模板

自動化出圖與管理

— 一鍵出圖、便捷高效
— 平面線位圖

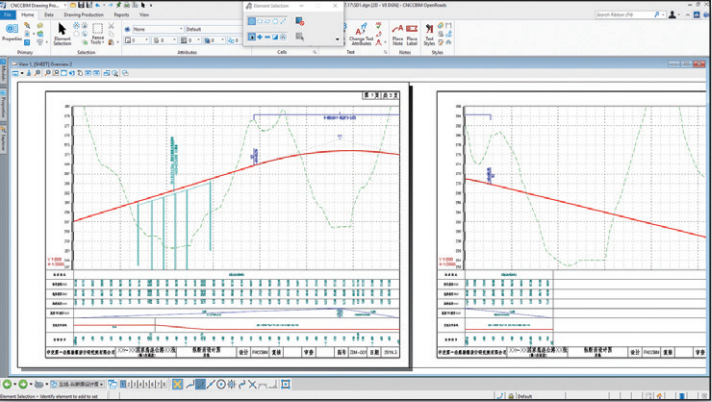

— 縱斷面圖〔包含數據欄〕
— 橫斷面設計圖
— 平面總體設計圖
— 占地利用圖
— 平級縮圖
— 連接部圖
— 可定制的圖紙種子文件〔包含圖框、繪圖及標注比例等〕
— 圖紙索引管理及目錄管理〔圖紙管理〕
— 可批量打印圖紙集合

占地圖——示坡

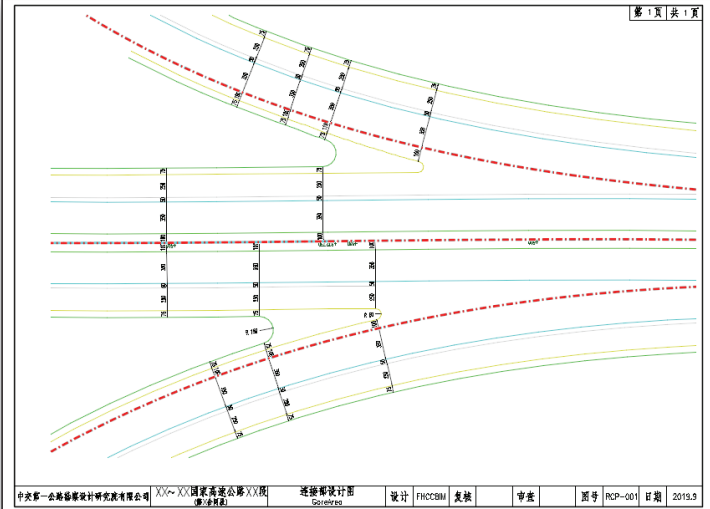

連接部圖

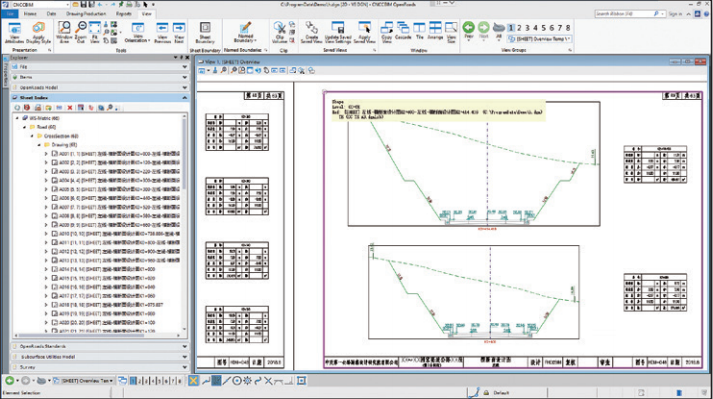

橫斷面圖紙

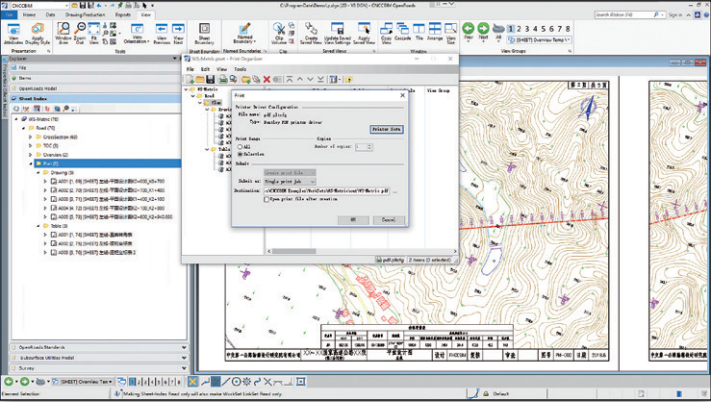

批量打印

自動化標注

— 平面路線標注〔路線名、行駛方向、目的地、樁號、斷鏈、要素樁、公里樁、設計參數、橋梁，涵洞，隧道等構造物信息等〕
— 路基特征邊線標注〔路基寬度、過渡段參數、鼻端參數〕
— 指北針、十字坐標、占地、示坡線、構造物、注釋說明
— 平面數據表、 縱斷面數據表、立交曲線要素表、路基寬度變化表
— 圖框相關標注〔起終點、頁碼、設計信息、項目信息、單位信息等〕
— 縱斷面標注〔豎曲線參數、起終點、坡度、坡長、構造物信息〕
— 橫斷面數據標注〔各種設計標高及寬度、坡度等〕
— 用地寬度標注

按照規范創建、標注路基邊線

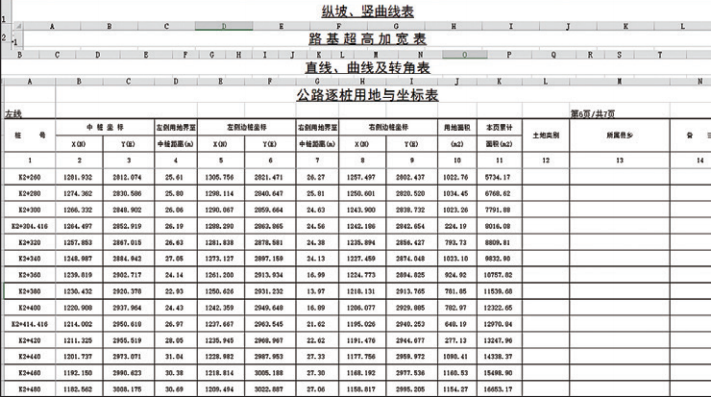

自動化出表〔 DGN、XLS等格式〕
— 一鍵出表、便捷高效
— 多種表格模板，風格多樣
— 直曲轉角表
— 逐樁坐標表
— 總里程及斷鏈信息表
— 縱坡、豎曲線表
— 路基設計表
— 超高加寬表
— 土方設計表
— 用地設計表

自動出表

數字化交付

— 實時文檔制作功能
— 設計圖紙及BIM模型的自動化流程
— 用戶可自定義批注功能〔平面圖、縱斷面、橫斷面等圖紙〕
— 可直接從BIM模型提取橫斷面、圖紙和報表
— 按BIM構件或元素對象計算體積、面積和各種尺寸
— 可基于原始地面模型和設計曲面模型自動計算體積
— 所有BIM模型、圖紙、報表輸出為iModel格式，能夠支持多種客戶端〔智能手機、iPad、網頁、PC等〕的查看，提出數據的應用
— 支持?jǐn)?shù)字化設計成果的交付

Overview平面圖

土建工程算量

工程量計算是編制工程量清單的重要內容，也是進行工程估價的重要依據。依據中華人民共和國住房和城鄉建設部批準發布的《建設工程工程量清單計價規范》GB50500—2013的要求對一般土建工程的工程量進行計算。

傳統算量
一般是以“線”或“面”為基數來計算工程量。
線：外墻外邊線，外墻中心線，內墻凈長線。利用這些基本的線長可以計算基礎土方，墊層、平整場地、外墻抹灰、散水、內墻裝修等。
面：建筑面積。利用建筑面積可以計算天棚、地面等。
算量原則
分為清單和定額兩種規則，清單是全國統一的，定額是有地區區分，每個地區有不同的規則。
計算順序
1、按施工順序計算
按施工先后順序依次計算工程量，即按平整場地、挖地槽、基礎墊層、磚石基礎、回填土、砌墻、門窗、鋼筋混凝土樓板安裝、屋面防水、外墻抹灰、樓地面、內墻抹灰、粉刷、油漆等分項工程進行計算。
2、按定額順序計算
按當?shù)囟~中的分部分項編排順序計算工程量，即從定額的第一分部第一項開始，對照施工圖紙，凡遇定額所列項目，在施工圖中有的，就按該分部工程量計算規則算出工程量。凡遇定額所列項目，在施工圖中沒有，就忽略，繼續看下一個項目，若遇到有的項目，其計算數據與其它分部的項目數據有關，則先將項目列出，其工程量待有關項目工程量計算完成后，再進行計算。
這種按定額編排計算工程量順序的方法，對初學者可以有效地防止漏算重算現象。
3、按圖紙擬定一個有規律的順序依次計算
1）按順時針方向計算
從平面圖左上角開始，按順時針方向依次計算。此方法適用于外墻、外墻基礎、外墻挖地槽、樓地面、天棚、室內裝飾等工程量的計算。
2）按先橫后豎，先上后下，先左后右的順序計算
以平面圖上的橫豎方向分別從左到右或從上到下依次計算，此方法適用于內墻、內墻挖地槽、內墻基礎和內墻裝飾等工程量的計算。
3）按照圖紙上的構、配件編號順序計算
在圖紙上注明記號，按照各類不同的構、配件，如柱、梁、板等編號，順序地按柱Z1、Z2、Z3、Z4…；梁L1、L2、L3…，板B1、B2、B3…等構件編號依次計算。
4）根據平面圖上的定位軸線編號順序計算

對于復雜工程，計算墻體、柱子和內外粉刷時，僅按上述順序計算還可能發生重復或遺漏，這時，可按圖紙上的軸線順序進行計算，并將其部位以軸線號表示出來。如位于A軸線上的外墻，軸線長為①～②，可標記為A:①～②。此方法適用于內外墻挖地槽、內外墻基礎、內外墻砌體、內外墻裝飾等工程量的計算。
