從廠房、體育館等傳統的鋼結構建筑形式，到現代住宅、別墅等民用建筑中，都能看到鋼結構的身影。鋼結構作為主要的建筑結構類型之一，存在著安裝便利、造價成本較低等優勢。



近年來，隨著裝配式建筑的進一步推廣與應用，國內各省市對裝配式建筑提出了更高的要求，鋼結構作為最能實現建筑工業化的產品被重視起來。

由于裝配式建筑的預制生產和拼裝，需要鋼結構提供精確的設計與參數，因此鋼結構前期設計的要求非常高。BIM技術的引入，不僅能可視化鋼結構設計，還能利用鋼結構參數，進行各種抗震性能分析和計算統計，提高結構算量的準確性和建筑質量。



鋼結構設計建模到生產加工工具

ProStructures的鋼結構模塊ProSteel是基于MicroStation平臺開發的專業三維鋼結構建模和詳圖及深化加工的軟件系統。

用戶可以在ProSteel軟件中高效便捷的建立各種鋼結構的三維模型，系統自動生成所有的布置圖、加工詳圖和材料表。ProSteel提供了豐富的數據接口，可以連接結構計算軟件、數控機床、鋼結構生產計劃和管理軟件。



目前，ProSteel軟件已被廣泛應用于世界各地的民用多高層鋼結構、大型體育場館、工業建筑、道路橋梁、海洋工程、核電新能源和其它鋼結構工程中，在全球二十多個國家擁有超過7,000家專業用戶。



ProSteel技術特點

1.軟件界面和基本操作

ProSteel可以幫助用戶輕松完成三維鋼結構建模；參數化節點自動連接；模擬碰撞檢測；構件、零件自動編號；自動生成2D圖紙（布置圖，構件件圖，零件圖，剖面圖，節點詳圖等）；自動生成各種報表（零構件材料表、螺栓統計表等）；PDF, EXCEL, HTML等多格式輸出；數控機床數據接口及國內外多種軟件接口。



2.型鋼和自定義截面及螺栓

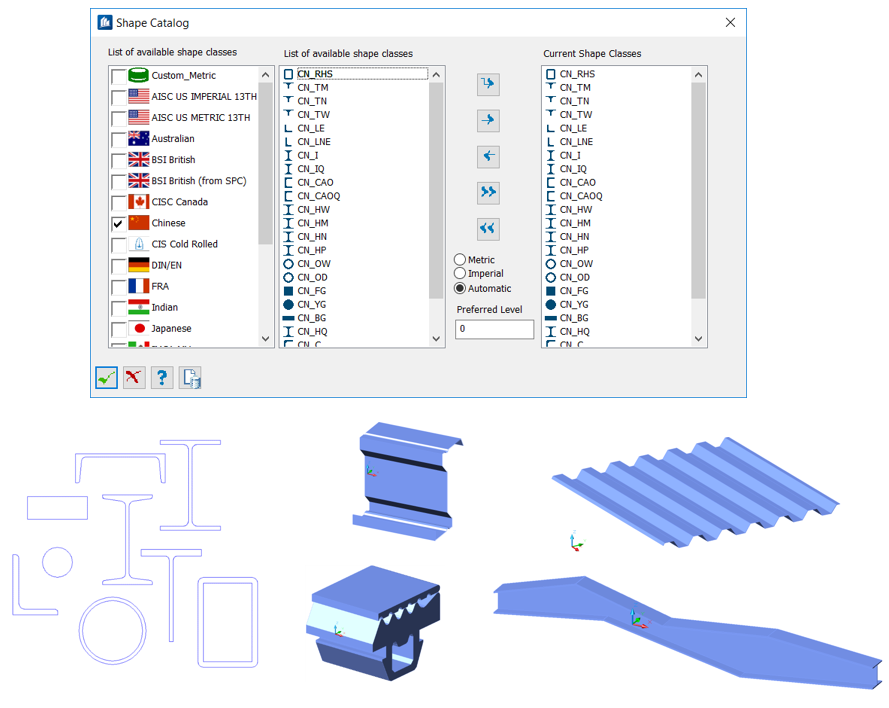

ProSteel擁有30多個系列、1800多種標準截面。這些標準截面的數據都存放在統一的數據庫中，用戶可以方便地擴充數據庫，插入自定義的截面尺寸，或者添加新的截面形式。

ProSteel允許用戶通過截面輪廓線和其他參數來自定義復雜的截面形式，并且可以保存在單獨的數據庫中。自定義截面庫的使用方法與操作標準截面庫相同。用戶還可以把幾個標準或特殊截面組合起來構成一個新的截面。新的組合截面構件本身是一個實體，即所有的操作如延長、截斷等，對組合截面中所有的單個截面都產生作用。當然，材料表和施工圖數據可以從單個截面提取。節點連接中所有必需的螺栓都是自動生成的。螺栓參數如螺栓種類、墊圈、間隙和其它必要的附件都可以調節。



3.豐富的編輯工具

ProSteel可以對型鋼板件進行拷貝、移動、鏡像、克隆等常規編輯操作；可進行型鋼分割、鉆孔、自適應切割、斜切、鈍化轉角、添加螺栓、開槽等加工操作；可在指定位置添加各種形狀的加勁肋，可選擇構件和方向確定構件坐標系，便于進行細部操作。軟件還允許用戶生成任何形狀的多邊形板。幾何形狀可以從已有的閉合多邊形導入，并可以通過布爾運算來實現板形的改變。用戶可以對板添加加工特征，系統支持對板的角點編輯、切割、斜切、開孔、改變厚度等。



4.參數化節點建模工具

ProSteel選擇節點類型和連接構件后即可生成節點.允許客戶設置和調整節點參數，包含通用的端板連接、底板連接、角鋼連接、拼接連接、加腋連接、支撐連接、檁條連接等類型。包括很多國外的常用節點類型和中國《多、高層民用建筑鋼結構節點構造詳圖》16SG519圖集中常用的節點類型。常用節點可外掛節點參數庫，可根據構件截面信息自動篩選參數。強大的編輯功能可保證客戶生成自己的節點類型。



5.附屬結構參數化建模

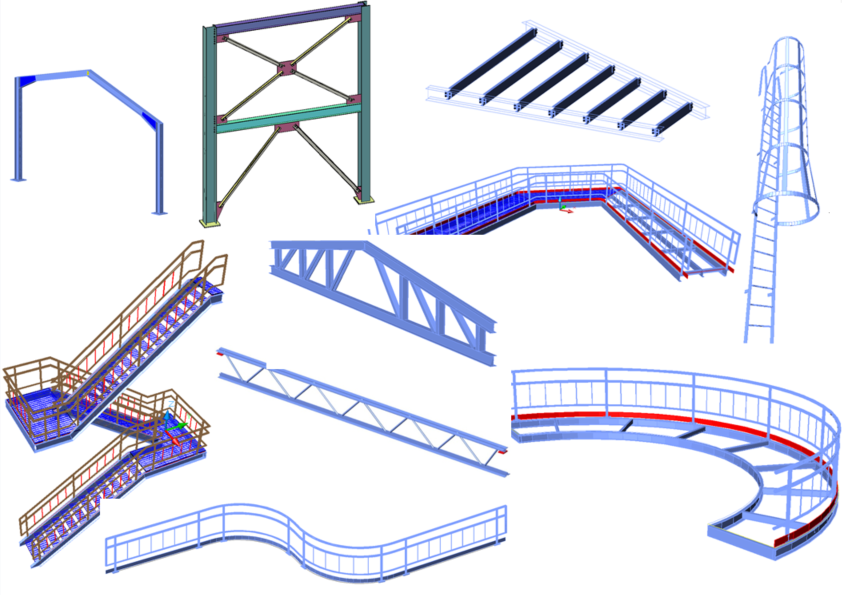

ProSteel提供了一種生成附屬構件的快捷方式。一些復雜而且重復率高的模型，如樓梯、欄桿、門式鋼架及其節點等，只需點擊幾下鼠標即可生成。所有子結構和附屬構件后期都可以進行參數化調整。

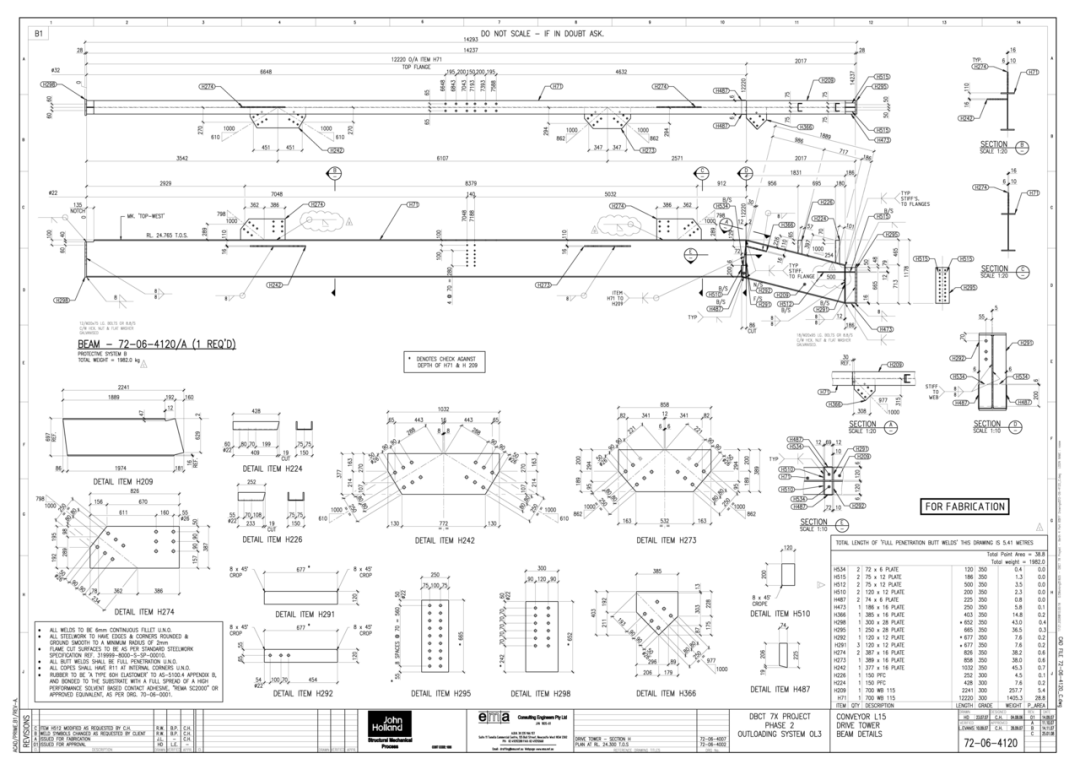

6.自動生成2D圖紙

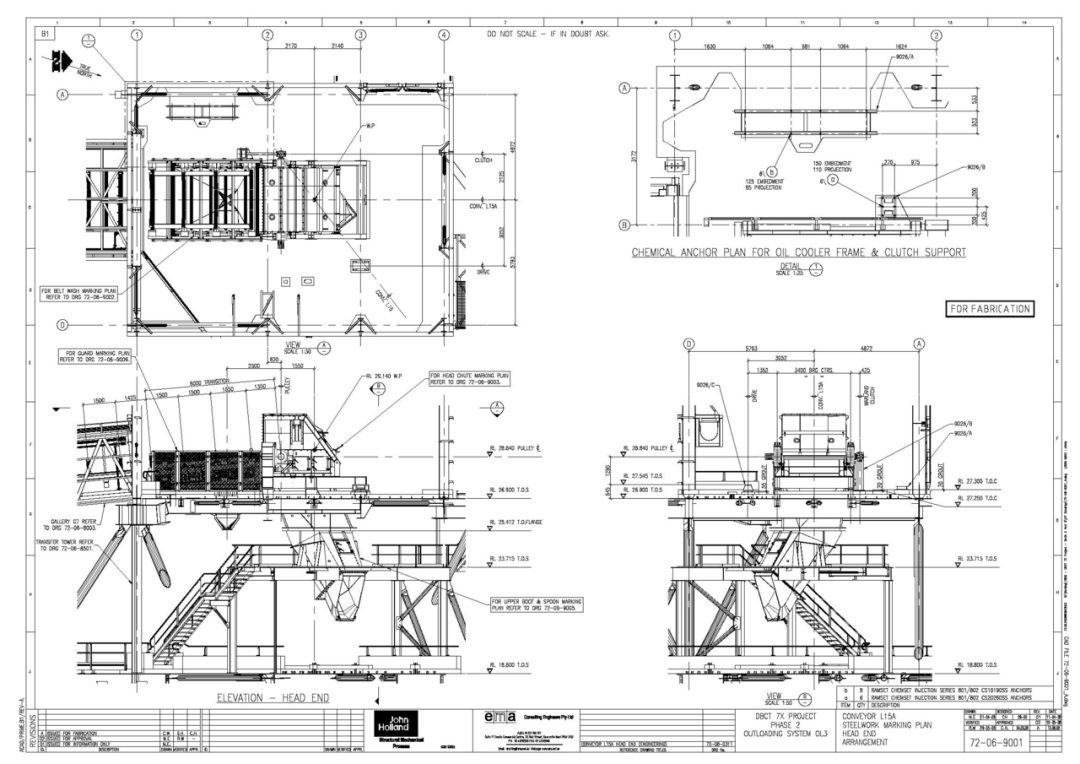

ProSteel可從三維模型中全自動提取所有圖紙。自動智能添加螺栓標注、焊縫標注、材料表、尺寸、圖框等對象。





7.自動生成材料表

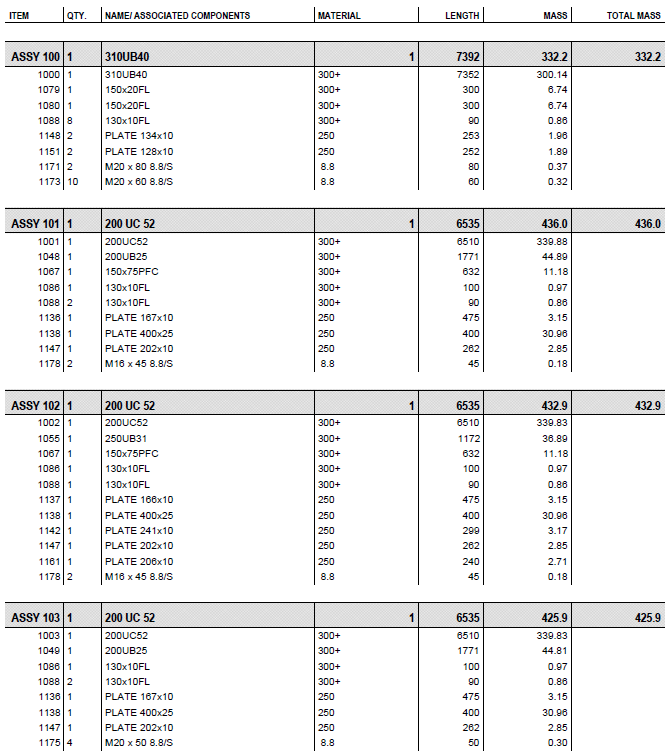

材料表的生成和處理是ProSteel的重要功能。系統自動生成標準數據庫文件。ProSteel有一個功能強大的材料表生成程序。除了可以使用各種類型、大小的字體選項以外，還可以在材料表中包含各種圖標文件。材料表表項的排列可以有不同的排序方式，用戶可以通過過濾方式在材料表中略去部分表項，用戶還可以匯總多張圖紙的構件生成統一的材料表。



8.二次開發和模型接口

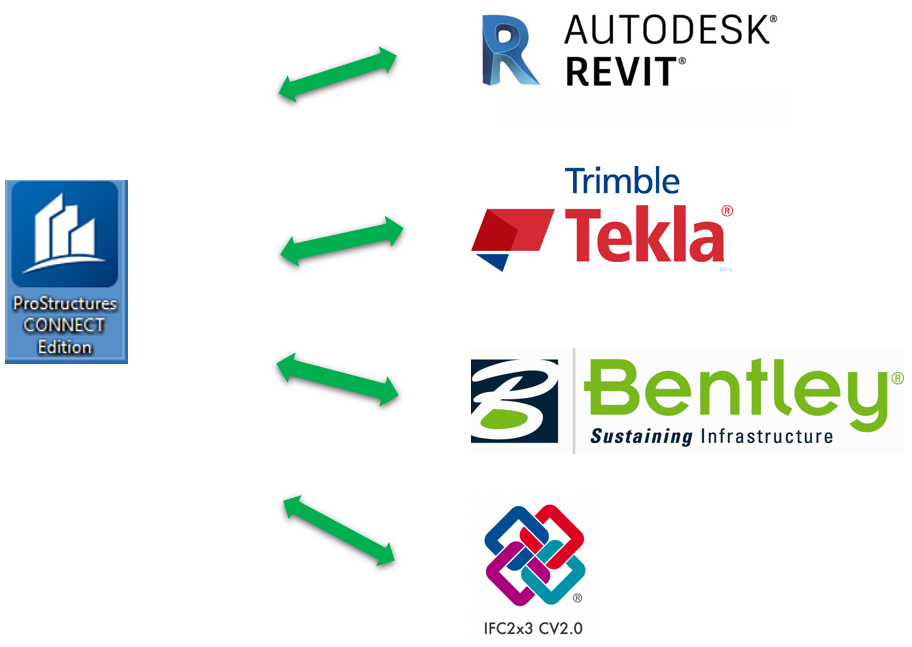

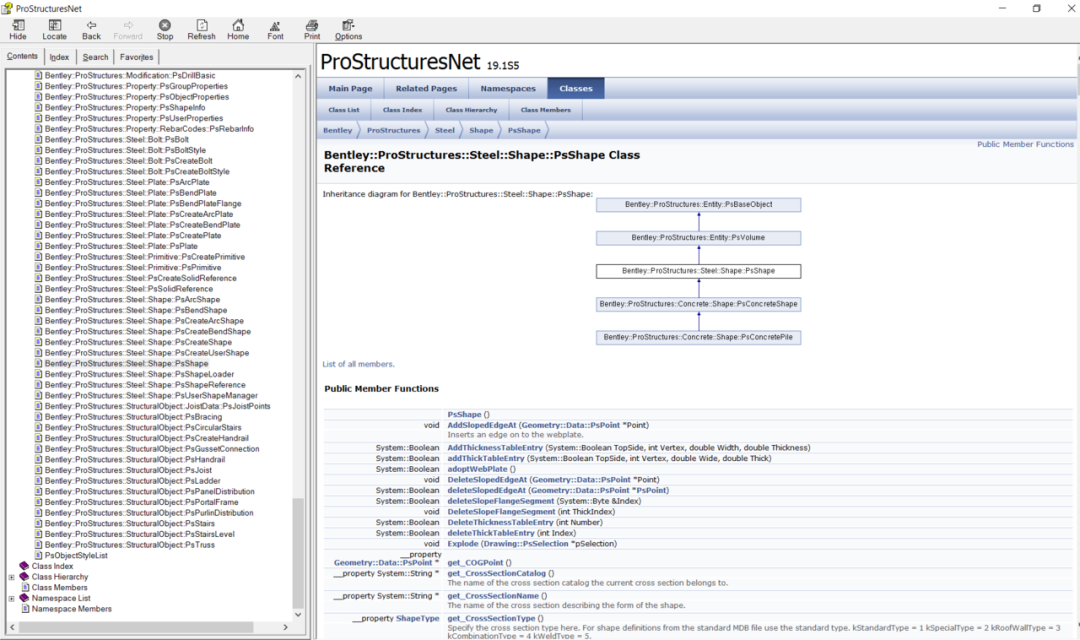

ProStructures提供SDK，用戶可以使用Visual Studio 201X IDE進行二次開發。例如：用戶可以編寫一個程序來解決重復性的建模和繪圖工作。通過Bentley的ISM格式，ProStructures可以跟很多結構軟件交互數據，比如：STAAD.Pro，Tekla，Revit等。





鋼結構智能化生產解決方案

傳統的二維CAD設計軟件，僅能完成結構設計，對于結構分析與后續的生產加工環節，都無法參與。

BIM工程結構設計，不僅能進行結構建模和計算、規范校核、三維可視化輔助設計、結構分析，還能進行工程量、工程造價、現場材料加工等信息統計，完成從設計建模到生產加工的數字化過程。



鋼結構智能化生產，基于BIM模型驅動整個工作流程，并最終生成全部設計和加工圖紙及材料表。在三維建模過程中使用ProSteel軟件，能減少2D校審圖紙量50%，使整個項目周期內使用統一的材料數據庫，直接交付零構件DXF和NC數控加工數據給加工制造單位，加快整個鋼結構生產環節的效率和質量。
