現在政府力推的混凝土構件裝配式建筑，希望能開啟建筑工業化2.0愿景。其構件產品化與BIM思維無論從加工到安裝，兩者之間的協作優化，真的算得上是絕配。BIM在裝配式施工方面的應用到底是如何進行的，今天讓我們一起來聊聊。

1、 意義：

三維可視化深化設計，可快速生產裝配式構件加工圖、模型信息多方共享、構件生產運輸進度動態管理、現場安裝模擬等意義重大。

2、 優點：

預制構件設計模型能實時更新；任意剖切面圖紙能快速生成，解決錯、漏、碰、缺問題；通過模型、進度、造價信息整合的BIM模型，實現從設計-采購-加工-安裝一條龍的可視化管控；借助條形碼及射頻器等跟蹤方式，結合移動端進行構件生產運輸過程動態監控；現場通過BIM智能化策劃系統，根據安裝進度合理安排進場堆放，通過BIM安裝方案提前模擬，解決安裝技術交底問題。

3、 各部門協同（BIM模型）：

成本部：維護成本數據，成果導入清單預算、進行三算一比工作；

項目部：劃分構件批次，確定施工計劃；根據清單，與工藝部一起編制主材計劃；構件現場驗收、安裝過程全面管理；

設計部：深化設計工作，建立BIM設計模型共享；

生產部：維護項目人員信息，按項目部進度計劃編制生產指令。生產進度查看，進行構件生產加工；材料領用、構件實際生產加工、產品入庫；

物資部：維護材料供應商信息及材料采購信息，接收主材計劃并采購，材料入庫、出庫及盤點；

工藝部：接收?qǐng)D紙文件管理，根據批次圖紙編制輔材計劃；編制加工工藝文件；

質檢部：材料質量驗收，產品生產、安裝全過程質量管理；

4、 軟件應用：

各階段綜合應用各種軟件，構成生態管理平臺，共享數據、各取所需，如：深化設計軟件、Office、Project、生產管理軟件、采購軟件、庫存管理軟件、文檔管理軟件、成本預算軟件、考勤管理軟件等綜合運用。

5、 各階段BIM應用：

深化設計階段：

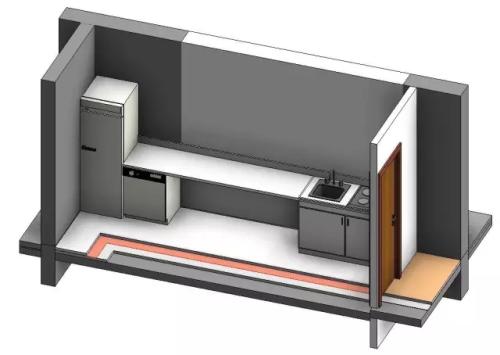

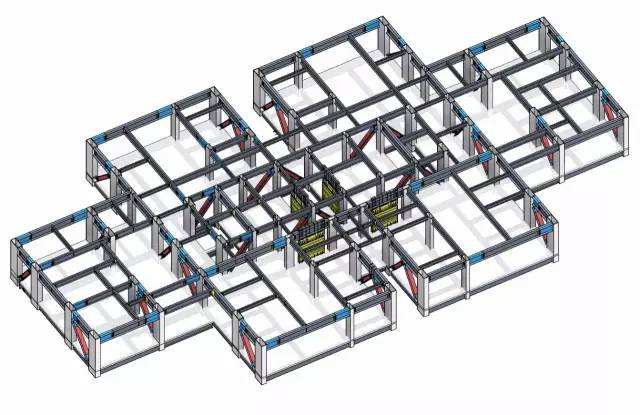

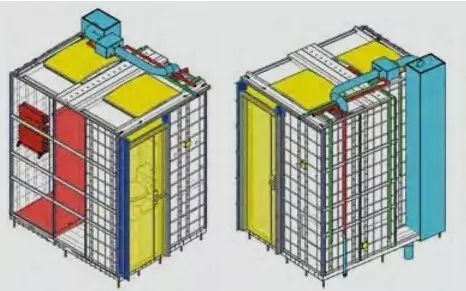

設計前需對主體結構構件進行合理的拆分設計（依據裝配式構件拆分原則），以滿足生產及現場裝配需求的單件。前提：節點標準化，構件模數化；原則：戶型標準化，廚衛間及樓梯模數化，受力合理、連接簡單、施工方便、少規格多組合，配筋種類少，飄窗/陽臺/空調板盡量模數化。 模型細度：結構基本信息，預制構件位置、編碼、標高信息，鋼筋屬性信息，埋件材質、品牌（包括線盒等）。

加工階段：

數字化加工要求，BIM技術需要與加工廠實際水平相適應，BIM模型能輸出不同深度的數據結果（差異化共享信息），目前應用較多軟件：SinoCAM、Allplan等，中間可利用IFC/DWG/XLS文件進行軟件間的轉換。模型細度：在設計模型基礎上，加入生產批次信息（如范圍、數量、工期、分班、工序）、埋件、模型各批次造價等信息。

運輸階段（流程）：

出廠：條碼/RFID掃描，輸入構件信息及質檢信息-上傳共享模型系統；

運輸：車輛、構件匹配，GPS定位跟蹤；

進場：條碼/RFID掃描、核實車輛信息，掃描構件進場登記系統-上傳共享

模型系統。

現場安裝階段：

根據成品構件清單（BIM掛接）及施工BIM模型（移動端應用），安排場內構件運輸、堆放、吊裝、安裝工序，施工完成經驗收合格后，施工信息實時掛接BIM共享模型，進行資料歸檔，核算更新入竣工驗收模型，特別注意三原則：工期計劃統一指揮原則、工程變更統一管理原則、工序全面質量管理原則。模型細度：在加工階段模型基礎上加入：構件安裝批次信息，構件配件屬性信息及圖紙、清單、安裝時間、順序信息等。

混凝土裝配式施工中積極采用BIM技術，將在未來建筑業發揮更大的作用，希望大家都參與到艾三維中來學習！
