壓力管道水錘現象及防止措施

2018/12/05

管道在安裝完畢后通常須通水試壓，在試壓時需要一個重要的步驟：將管道內的空氣排放干凈，否則通水試壓會引起水錘，導致管道破裂。那么水錘現象是什么？它是如何引起及防范呢？

壓力管道水錘現象及防止措施

1、水錘現象？

在有壓力管路中，由于某種外界原因（如閥門突然關閉、水泵機組突然停車）使水的流速突然發生變化，從而引起水擊，這種水力現象稱為水擊或水錘。

因開泵、停泵、開關閘閥過于快速，使水的速度發生急劇變化，特別是突然停泵引起水錘，可以破壞管道、水泵、閥門、并引起水泵反轉，管網壓力降低等，所以，預防水錘發生極為重要。

水錘效應是指在水管內部，管內壁光滑，水流動自如。當打開的閥門突然關閉，水流對閥門及管壁，主要是閥門會產生一個壓力。由于管壁光滑，后續水流在慣性的作用下，迅速達到最大，并產生破壞作用，這就是水利學當中的“水錘效應”，也就是正水錘。在水利管道建設中都要考慮這一因素。相反，關閉的閥門在突然打開后，也會產生水錘，叫負水錘，也有一定的破壞力，但沒有前者大。

2、水錘效應有何危害？

水錘效應有極大的破壞性：壓強過高，將引起管子的破裂，反之，壓強過低又會導致管子的癟塌，還會損壞閥門和固定件。

當切斷電源而停機時，泵水系統的勢能將克服電動機的慣性而命令系統急劇地停止，這也同樣會引起壓力的沖擊和水錘效應。

壓力管道水錘現象及防止措施

3、發生水錘的原因與防治措施如下：

為了防止水錘現象的出現，可采取增加閥門起閉時間，盡量縮短管道的長度，在管道上裝設安全閥門或空氣室，以限制壓力突然升高的數值或壓力降得太低的數值。目前國內常采用的停泵水錘的計算方法有：圖解法和數解法，電算法也在逐漸采用。

20170813072129_90786

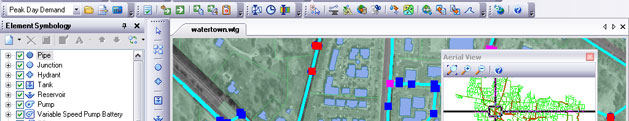

Bentley Haestad HAMMER 是一種功能強大但易于使用的軟件，它能幫助工程師分析復雜的水泵系統和管網從一個穩態過渡到另一穩態的瞬間變化。

Bentley Haestad HAMMER

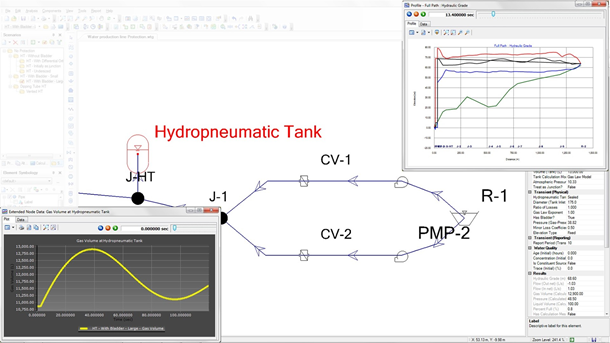

HAMMER是一個在水、污水、工業和采礦系統中發生的水力瞬變現象(水錘)的精確計算和高級數字模擬器。為減少工程師的工作量，它簡化了數據輸入，使您能集中精力于觀察、改進和快速專業地表達您的結果。HAMMER可以處理任何一個管道流體或系統的數學模型和狀態模擬，并且它還能解決更大范圍的問題。

您可以使用HAMMER分析給水系統、污水壓力管道、消防系統、井泵和源水傳輸管道。

a.開關閥門過快引起的水錘：

（1）延長開閥和關閥時間。

（2）離心泵和混凝泵應在閥門半閉15%-30%時而不是全關時停泵。

b.泵引起的水錘

（1）排除管道內的空氣，使管道內充滿水后再開啟水泵，凡是長距離輸水管道的高起部位都應設自動排氣閥。

（2）停泵水錘主要因出水管止回閥關閉過快引起，因此，取消止回閥可以消除停水泵水錘的危害，并且可以減少水頭損失，節約電耗；目前經過一些大城市的實驗，認為一級泵房可以取消，二級泵房不宜取消；取消止回閥時應進行停水錘壓力計算，為減少和消除水錘，目前常在大口徑管道上安裝微阻緩閉止回閥。采用緩沖止回閥、微閉蝶閥安裝在大口徑的水泵出水管上，可有效的消除停泵水錘，但因閥門動作時有一定的水量倒流，吸水井須有溢流管。緊靠止回閥并在其下游安裝水錘消除器。

〈〉
