怎么用BIM技術 做幕墻設計。近年，建筑信息模型（BIM，Building Information Modeling）深入到工程建設行業的方方面面。

中建五局不二幕墻公司近年承建的工程從大王山歡樂廣場兒童屋到湖南日報，從A9管理服務用房到南寧龍光國際，BIM技術的應用為項目提供了許多便捷。下面以長沙A9項目為例，看看BIM技術是如何應用在幕墻設計中。

一、項目概況

A9售樓部位于湖南長沙湘江新區，地理位置獨特，是一個典型的異形建筑。幕墻面積2200平米，主要有玻璃幕墻和鋁板幕墻，均為異形幕墻，其造型新穎，獨特。無完整的建筑圖紙，建筑設計單位僅提供外立面概念圖和初步建筑圖，要求不二公司進行幕墻設計，幕墻設計在兩個星期內完成。

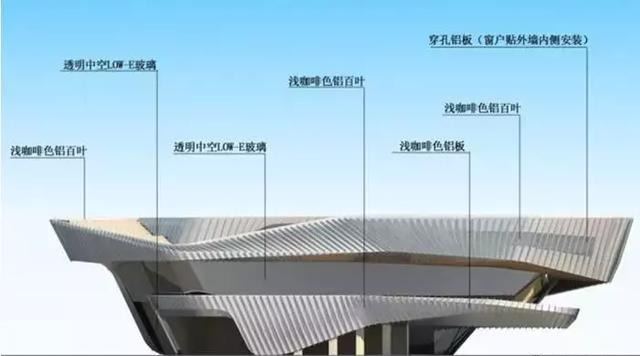

項目業主提供“概念圖”

二、BIM技術在幕墻設計中的應用

1.BIM建模

確定本項目的坐標原點。采用統一的項目坐標原點，使不同軟件的模型相互間快速準確鏈接在軟件固定的位置中。在Revit軟件里建立項目公用軸網、標高。把“項目公用軸網”文件另存為“建筑結構模型”文件，依據建筑結構施工圖創建建筑結構模型。

依據顧問公司的幕墻設計圖紙創建玻璃幕墻體量，在Revit里點“新建概念體量”再點“公制體量”，把處理好原點的幕墻平面圖紙導入到Revit體量文件中。依據幕墻方案圖紙創建玻璃幕墻體量。

依據顧問公司的幕墻設計圖紙，利用Rhino軟件創建鋁板幕墻表皮。

在Revit軟件中打開“建筑結構模型”文件另存為“建筑幕墻模型文件”，把玻璃幕墻面板模型和“SAT”格式的鋁板面板模型導入到“建筑幕墻模型”文件中

可以很直觀的看出幕墻的碰撞問題。在Revit 軟件中導出格式為“NWD”的文件，在Navisworks軟件中打開進行碰撞檢查，找出設計缺陷，通過驗算，確定幕墻方案。

2.幕墻方案優化設計

消除幕墻與結構間的碰撞問題，優化幕墻設計方案，節約工程成本。

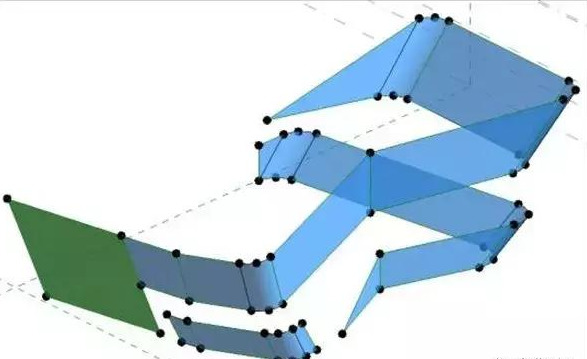

A、玻璃幕墻部分：把曲面玻璃面板優化為平面玻璃面板，賦予玻璃幕墻空間坐標點可驅動參數。

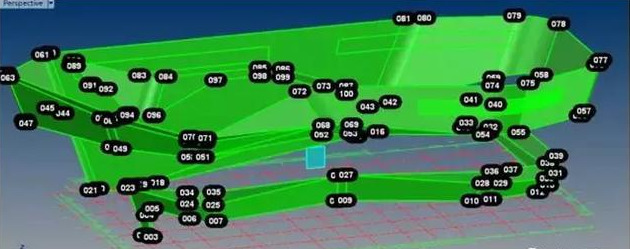

在Revit里給玻璃幕墻各空間坐標點命名并添加尺寸參數，目的是當施工現場的測量數據導入到模型中，實現模型數據與現場同步。

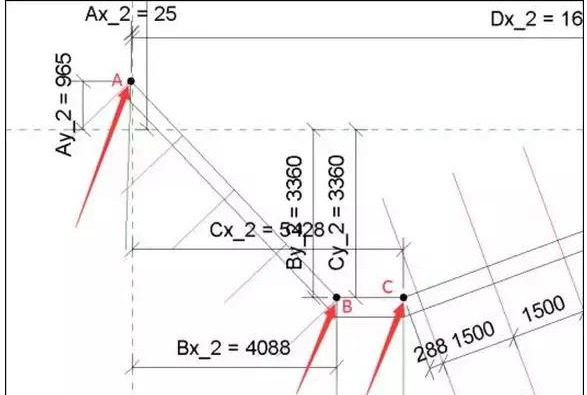

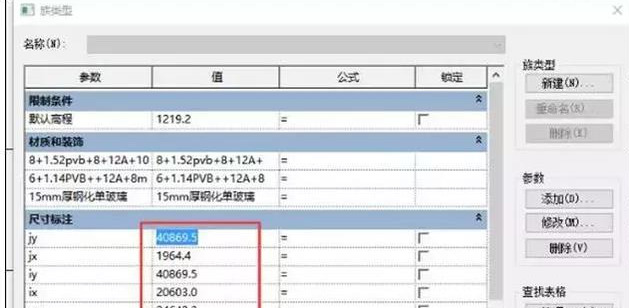

在“族類型”里可以依據現場坐標點來調整玻璃幕墻坐標點數據

B、鋁板部分：

Rhino結合Grasshoper由定位點建立鋁板外表面，優化成可方便加工的平板或單曲板塊

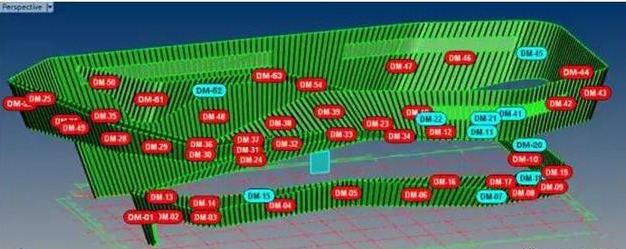

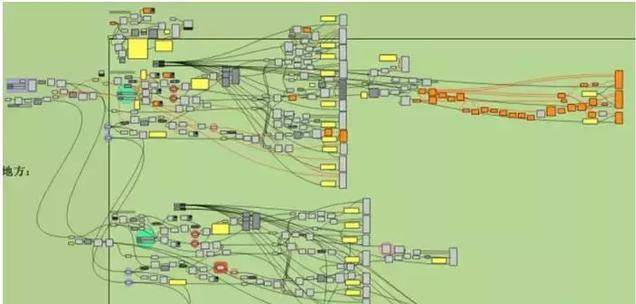

在Rhino軟件里對大面鋁板編號，用Grasshoper插件進行分割鋁板大面，并建模鋁裝飾條

利用Grasshoper插件在Rhino軟件里繪制鋁板展開圖

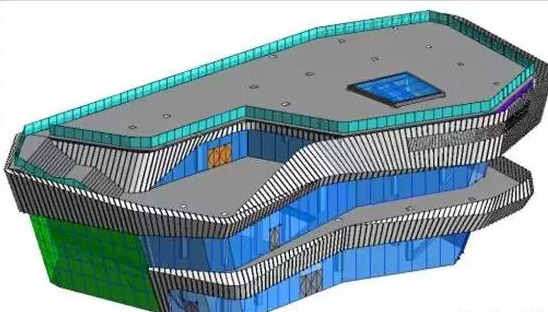

重新生成玻璃面板模型（Revit創建）與鋁板面板模型(Rhino創建)，并做好分格，該項目玻璃幕墻主要為兩種玻璃，分別以綠色和藍色來區分。玻璃幕墻模型、鋁板幕墻模型、結構模型組合。

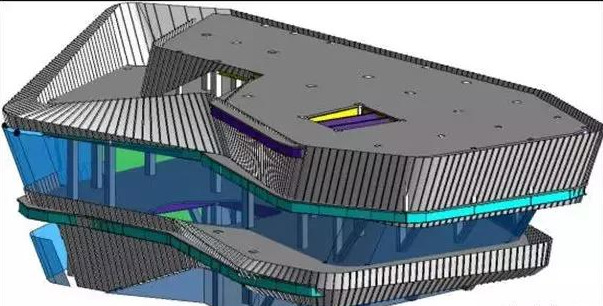

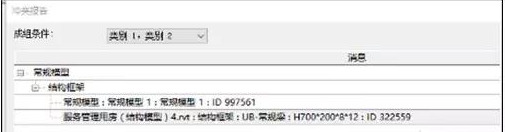

優化之后再次碰撞檢查

3.從模型中導出相關的圖紙

在Revit軟件中分別對各個立面進行標注，導出圖紙。

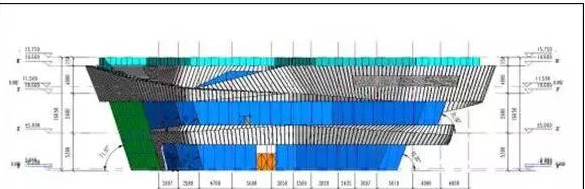

幕墻的立面

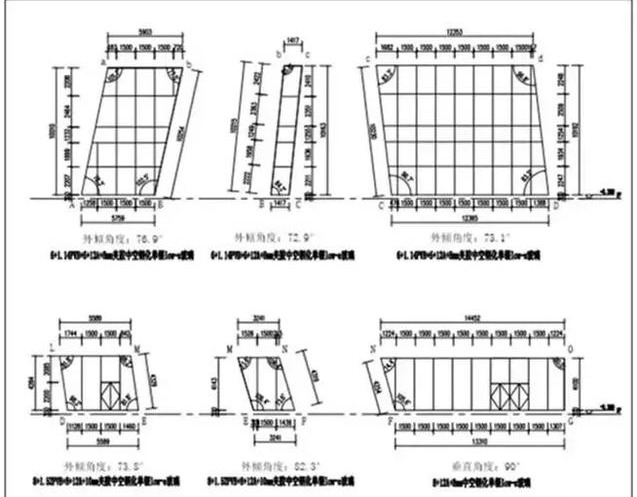

導出平面圖紙，在CAD里標注好幕墻分格，以及每樘玻璃幕墻的平面坐標點

導出幕墻的展開圖，在CAD軟件里打開，標注好

三、項目總結

經設計師精心設計和BIM軟件的應用，成功解決異形幕墻的設計。

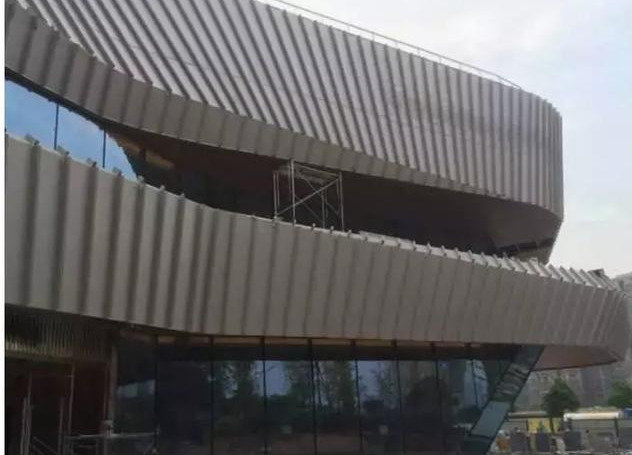

施工完成全景圖

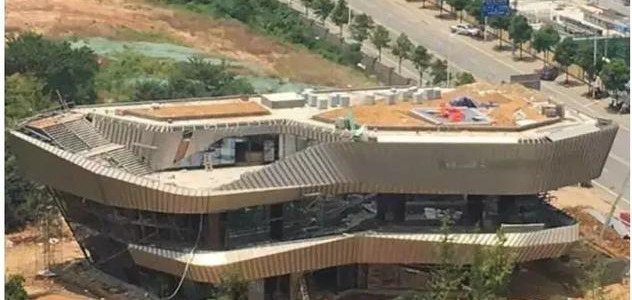

施工完成局部圖

施工隊根據BIM模型和導出的坐標控制點進行放線，提前把異形面板計劃單交給廠家進行生產，大大減少工作量，工期得到了保證，降低了設計和施工成本，同時保證了幕墻效果，得到了業主和建筑設計單位的贊揚。
