施工放樣也稱施工放線，是指根據建筑物的設計尺寸，找出建筑物各部分特征點與控制點之間位置的幾何關系，算得距離、角度、高程、坐標等放樣數據，然后利用控制點，在實地上定出建筑物的特征點，據以施工。

近年來，隨著計算機技術的發展，越來越多的企業在施工中，選擇利用儀器進行放樣，以提高放樣的效率和準確性。下面，我們以天寶BIM放樣機器人為例，比較一下常規放樣與BIM放樣機器人的區別：

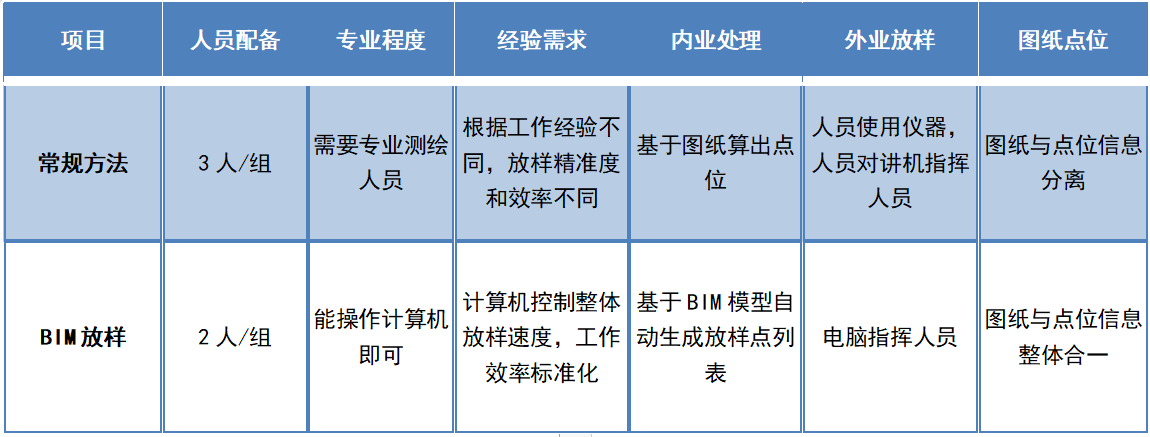

從上表可以看出，BIM放樣機器人在人員配備、專業程度、內外業處理等方面都具有很大的優勢。這是因?yàn)椋鞂欱IM放樣放樣機器人能利用BIM模型結合高精度的自動測量?jī)x器在施工現場同時進行多專業三維空間放線。

在整個放線過程中，天寶BIM放樣放樣機器人可獨立承擔識讀、分析、判斷、記憶等任務，放線工作人員只需要執行監管和授權的工作，大大的提高了放線效率。

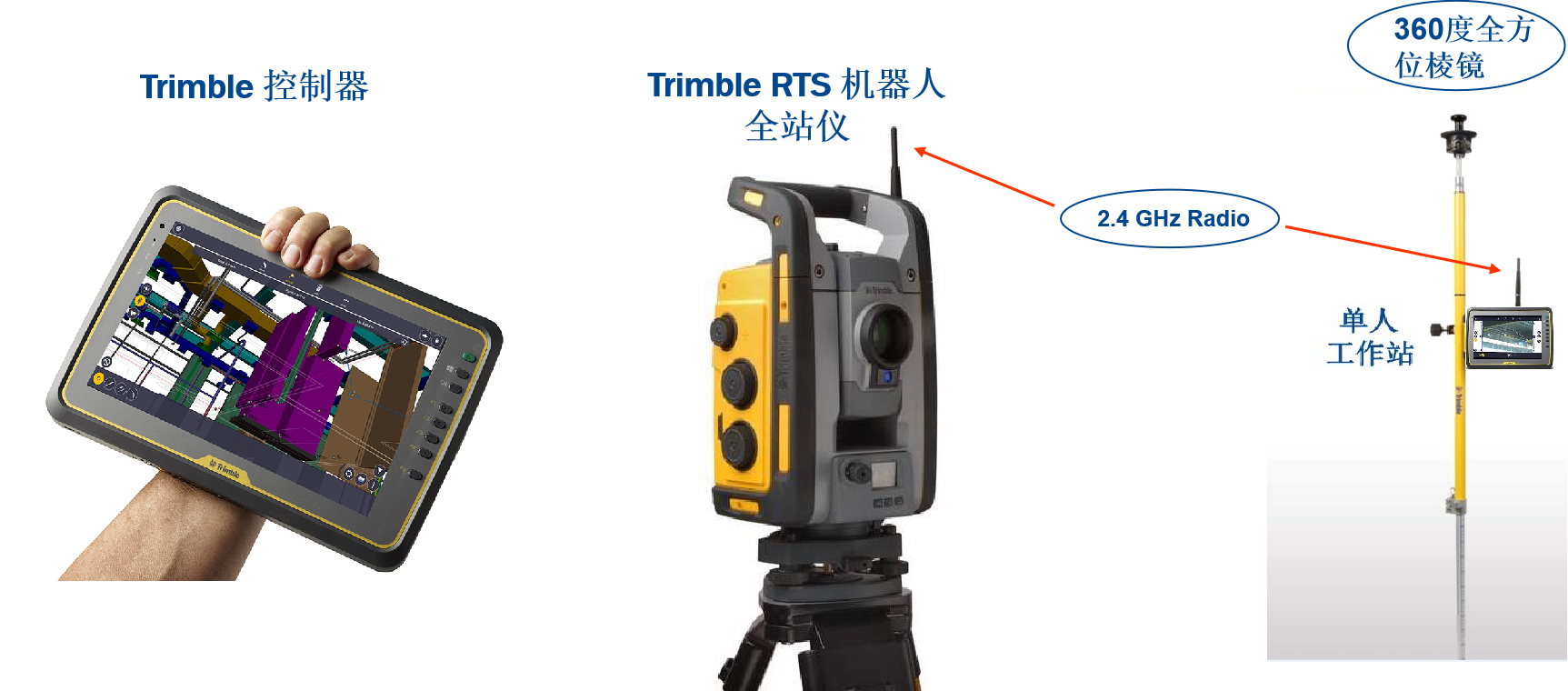

Trimble BIM放樣放樣機器人硬件包括：全站儀主機，外業平板電腦，三腳架，全反射棱鏡及棱鏡桿等。軟件包括：Trimble Field Link軟件和基于REVIT及CAD的測量及放樣點位插件。

不僅如此，與常規放樣方法相比，天寶BIM放樣放樣機器人的放樣步驟也十分簡單，僅需執行以下四步，就能完成放樣工作。

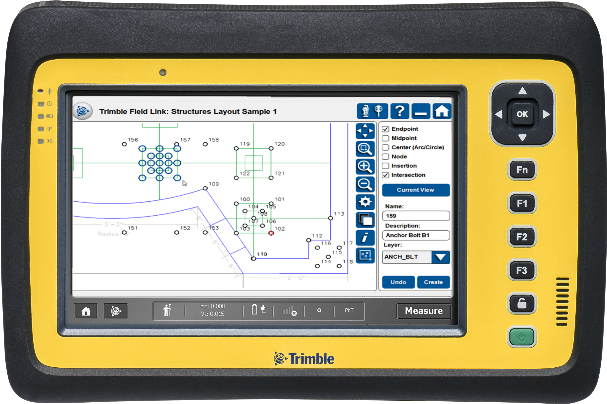

Step 1、在BIM模型（或CAD圖紙）中取點
提供通用的、規范的BIM模型（或CAD圖紙），天寶的TFP軟件支持一鍵批量提取放樣點信息，即自動提取每個點的（X、Y、Z）坐標、屬性，無需人工手動輸入。現在市面上主流的AutoCAD、Revit、SketchUp、Tekla、Rhino等軟件都無縫支持。

Step 2、將點文件拷入BIM放樣系統中
天寶BIM放樣機器人的手部控制器是一臺Win 7/win10的平板電腦，我們可以選擇使用U盤、移動硬盤、QQ、微信或是以郵件的方式將“放樣點文件”導入其中。

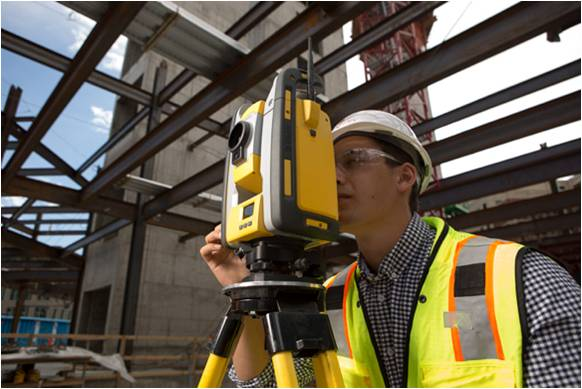

Step 3、儀器設站

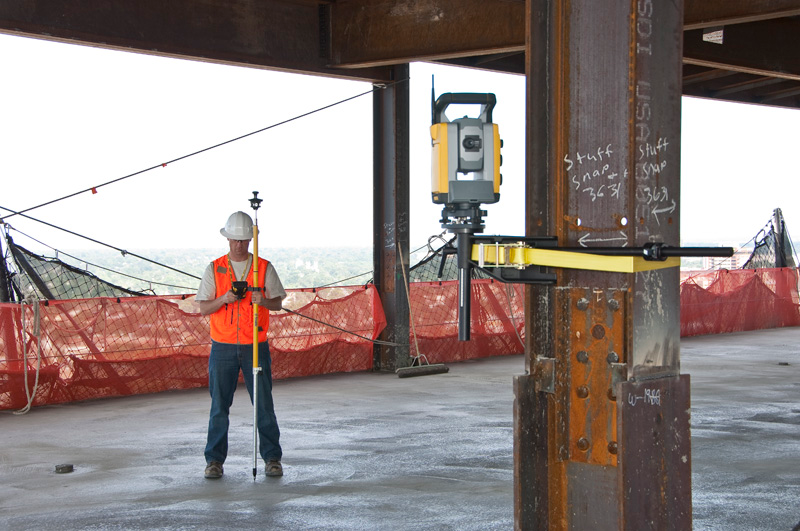

將BIM放樣機器人帶到施工現場，選擇一個比較穩定、安全的地點，通過現場的控制點對儀器設站（此操作，是測量人員的最基礎的工作）。

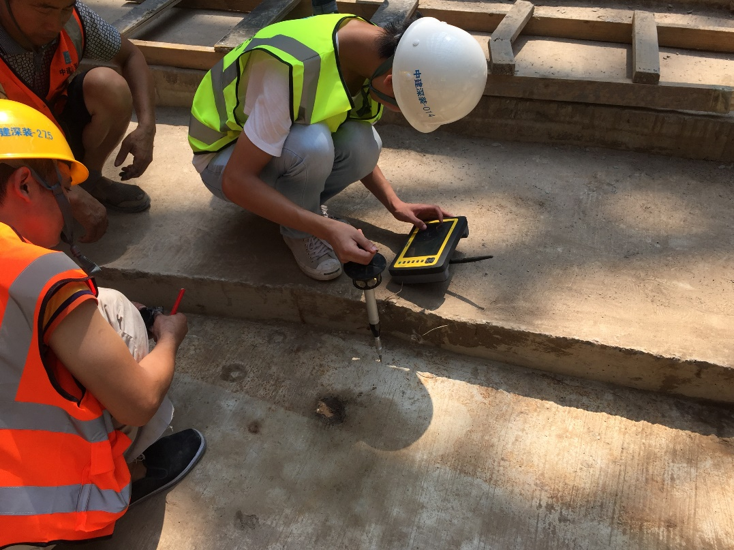

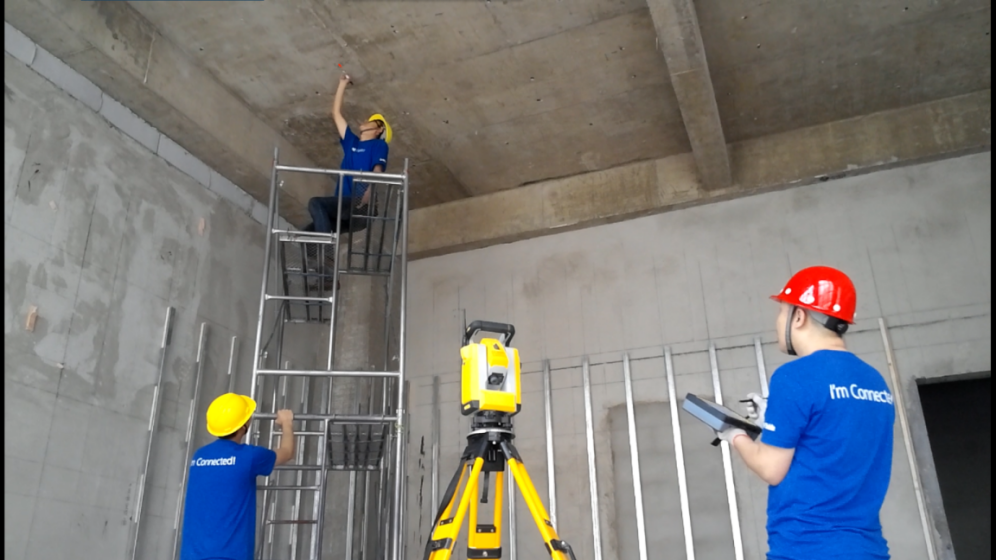

Step 4、自動打點放樣
接下來的工作就是機器指揮人去做具體的事情了。在這整個過程中，識圖、計算位置、計算角度、測量、顯示標識等工作都是放樣機器人自動處理的，現場的人員主要負責“用鉛筆做記號”即可。

除了上面的優勢外，天寶BIM放樣放樣機器人還有哪些特點和技術優勢呢？下面，我們一起來看下。
天寶BIM放樣機器人特點：
1.基于全站儀的高精度測量原理
天寶的RTS771 BIM放樣機器人主機部分就是一臺精度為1″的自動全站儀。此處的1″指的是全站儀的測角精度，對于非測量專業的人來說可能關于1″的測角精度沒有什么具體的概念，那么把它換算成具體的距離數值就是“在100米處的角度偏差是±0.48毫米”，

2.只能“按圖施工”的放線模式
所有的施工項目要求中都會加注這一條“保證按圖施工”，這是為了約束現場的放線人員和施工人員不要“做走了樣兒”。而這個要求對于天寶的BIM放樣機器人來講，已經不算什么“要求”了，因?yàn)檎麄€(gè)放樣過程中的數據讀取與識圖都是機器在思考，“人”在這個環節中是不參與的，因此設計師提供的圖紙（或模型）是什么樣的，它就放樣成什么樣。

3.多工種、多專業、多工作區域同時放線的工作方式
做過現場施工的朋友都知道，工地上要盡量避免多工種交叉施工作業，原因是各個工種之間會相互干擾，甚至“相互打架”，彼此降低了對方的工作效率。天寶的BIM放樣機器人卻與之相反，它可以在同一個區域內同時放樣多個專業的圖紙內容，而且專業越多它的整體放樣效率就越高。

4.“指哪打哪”，同級別放樣無誤差傳遞

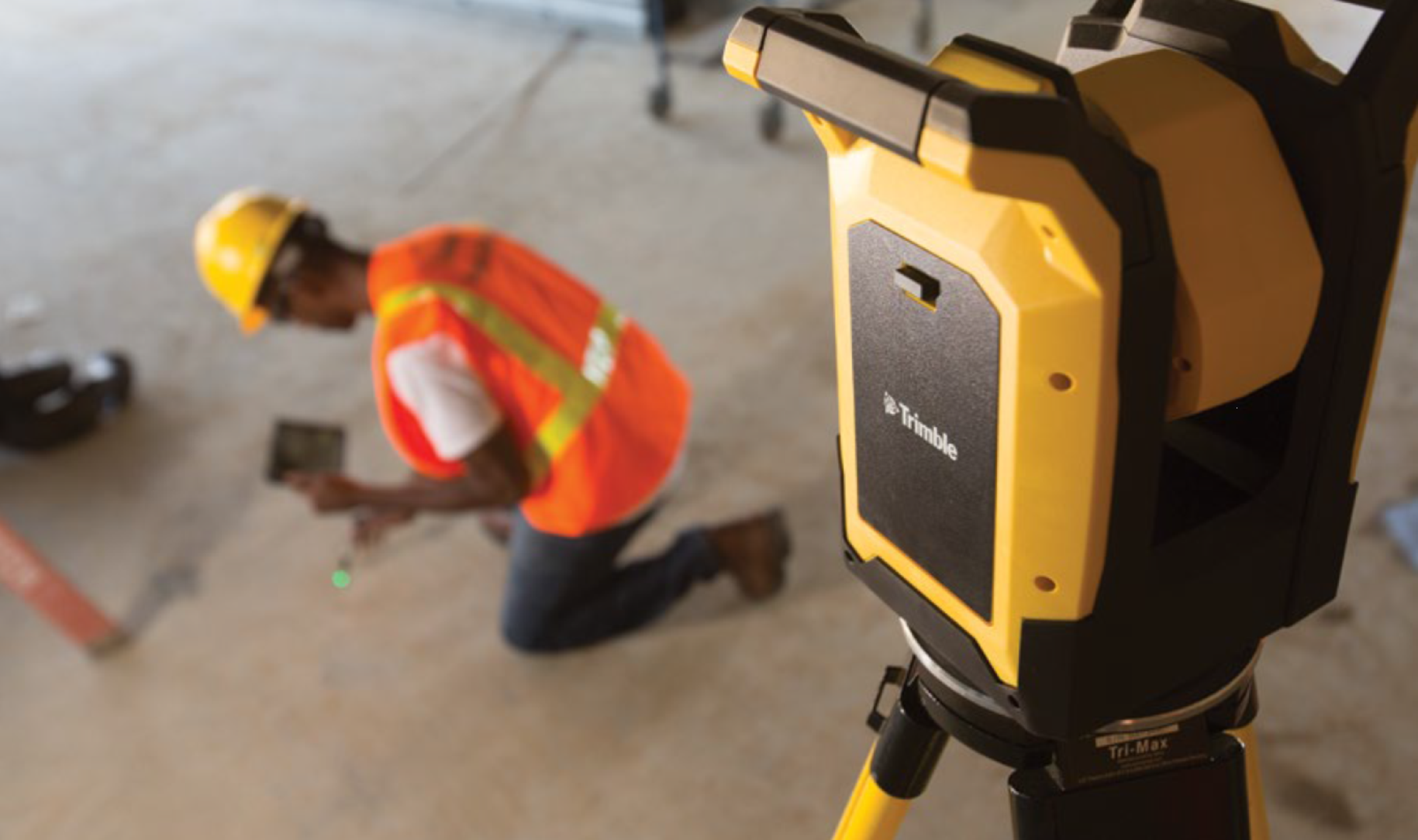

做水電暖施工或裝飾裝修的朋友都知道，我們會把工地上的軸網線、標高線作為拉皮尺的依據，不斷地“以此為基礎”偏移出要測量的尺寸，這樣拉尺測量所累積出來的誤差是很大的。天寶的BIM放樣機器人不依賴于現場的軸網和標高線，它依據的是現場的控制點坐標系，它的放樣誤差是基于現場坐標系的整體誤差而定的，并且在每一個測站中的所有的測量值之間不會有任何誤差的傳遞。更重要的一點是，在整個放樣過程中，我們不需要去拉皮尺，放樣機器人會自動打出激光點用以標識。

5.所有放樣內容一一對應

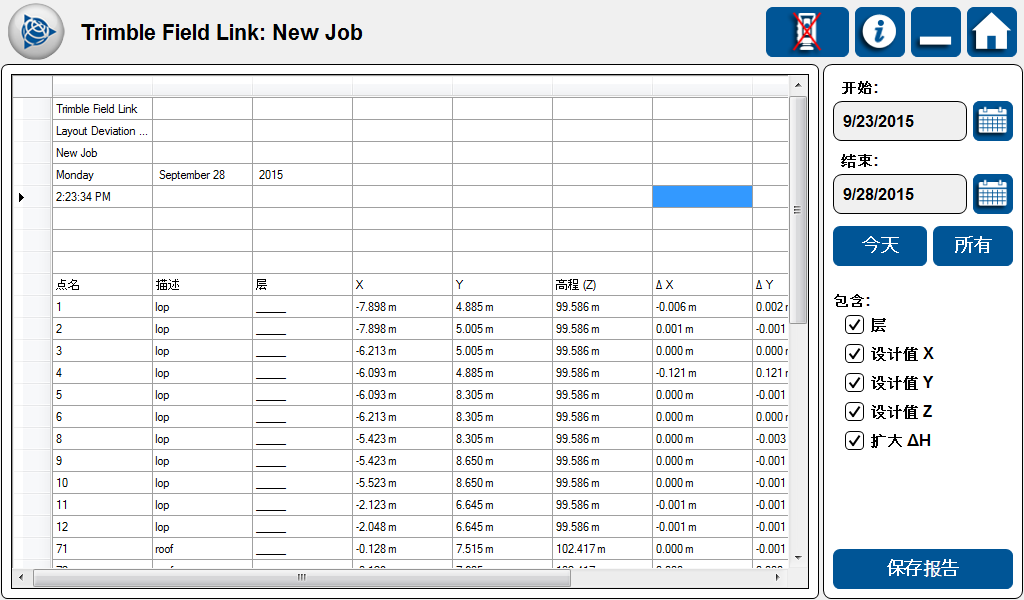

電子圖紙中每個放樣點的（X、Y、Z）的坐標數值、放樣的時刻、放樣后的偏離誤差都與這個點的唯一識別號一一對應。在放樣過程中產生的信息，會自動記錄在手部的控制平板電腦中，而且此數據不支持人為修改。

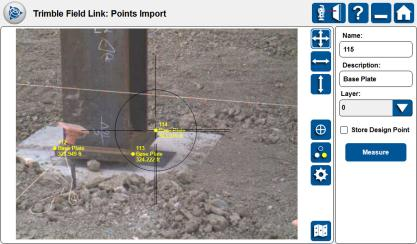

6.影像疊加功能，生成報告
天寶的RTS771 BIM放樣機器人可以直接放樣從設計圖紙創建的點文件，也可以現場創建放樣點，計算角度和距離及收集竣工數據，自動生成放樣報告、現場報告、偏差報告。

天寶BIM放樣機器人技術優勢：

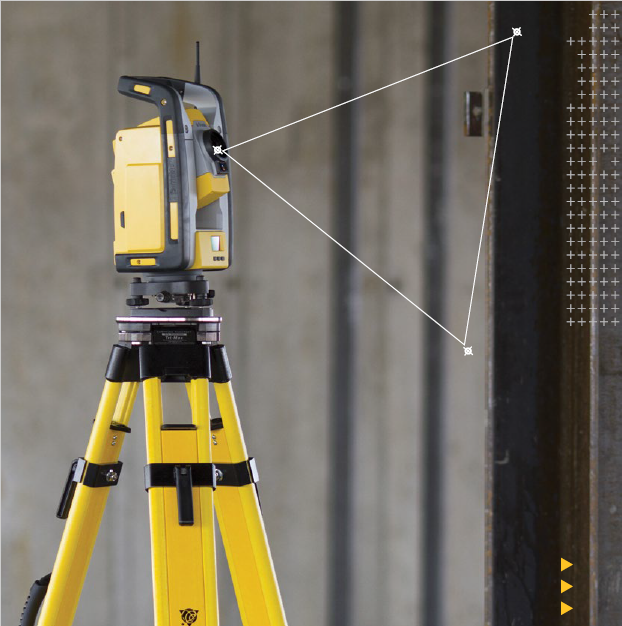

1.Autostationing技術可以讓系統自行定位，無需調平，還有超高范圍的動態視野滿足大部分日常使用要求，這不但提高了生產效率，還縮短了工時，降低人工成本。
2.小巧輕便，易于搬動，清晰可見的激光方便標注點位，獨有的Trimble Field Link軟件幫助指導工作流程，且會在測量過程中同步生成放樣偏差報告。不僅保證了精度的準確性，還簡單容易上手，縮短了學習時間。
3.無論是二維圖紙還是三維BIM模型，Trimble Field Link都可以有效識別點位，滿足各項工作需求。
4.相對于人工放樣，在同等的時間內（4小時），放樣機器人放樣了200個點，0錯誤。而人工放樣方式只放樣了97個點，其中2個點錯誤。

最后，如果您對天寶BIM放樣放樣機器人感興趣，想進行采購，歡迎聯系我們：18122393143。
