真正射影像與正射影像有什么差別？無人機正射影像用什么軟件處理
2021/12/24

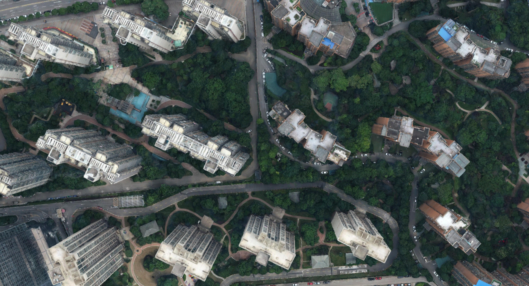

無人機測繪獲取影像主要有兩種方式正射影像和傾斜攝影，過去，測繪行業使用無人機正射影像方式進行建筑物、地物的測量，拍攝出來的影像會存在不同程度的畸變和失真現象，即影像圖上的建筑物、高層設施等建筑具有投影差，隨著城市高層建筑的增多，偏離方向及偏離程度越大。
具體表現為為建筑物特別是高層建筑物有時會向道路方向傾斜，有時會遮擋或壓蓋其他地物要素，嚴重影響了影像圖的準確判讀。出現這種原因，主要是由于正射影像是通過DEM來糾正圖像。

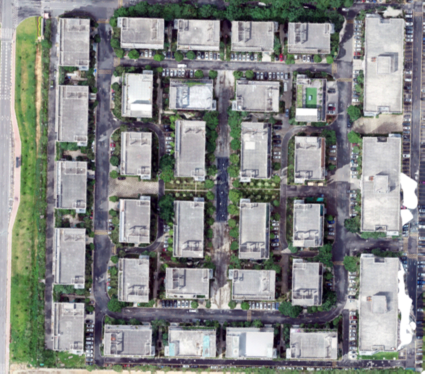

解決正射影像問題的辦法之一，是采用真正射影像測量方式，真正射影像外業測量的要求較高，每次飛行的航帶寬度要很窄，重疊度要高。業內數據處理時，點云要經過嚴密的人工編輯，生成DSM。通過DSM糾正的圖像，建筑物完全垂直向下，無任何遮擋物。
真正射影像和正射影像的應用差不多，主要應用在土地測繪、土地規劃、城市管理、房地產、導航等領域。真正射影像生產成本高，而且在生產過程中，影像地面分辨率損失大，相同的原始影像生產的真正射影像地面分辨率沒有正射影像高，所以在實際應用中，大多使用正射影像。

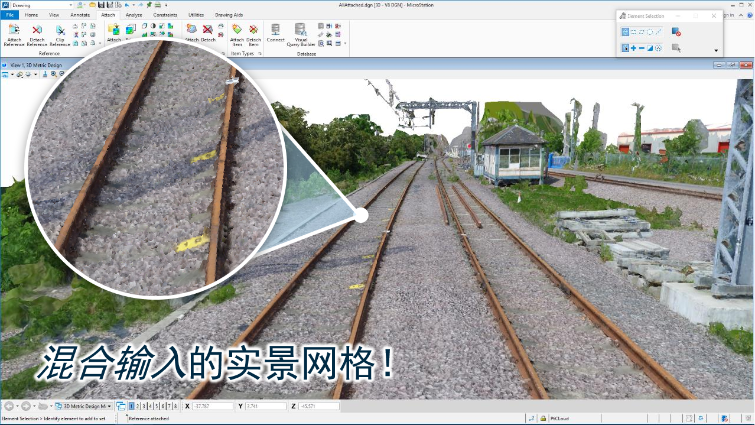

在實際的工作中，我們得到的正射影像一般通過ContextCapture生成三維實景模型。ContextCapture可以快速輕松地處理任何比例的格網模型，橫斷面的生成、地形和斷裂線的提取，及正射影像、三維 PDF 和 iModel 的生成。
ContextCapture的高兼容性，能對各種對象各種數據源進行精確無縫重建，從厘米級到公里級，從地面或從空中拍攝。只要輸入照片的分辨率和精度足夠，生成的三維模型是可以實現無限精細的細節。
自動空中三角測量和三維重建，是ContextCapture最為常用的功能之一。
ContextCapture能自動識別每張相片的相對位置和方向，通過添加控制點和編輯連接點來對空中三角測量結果進行微調，以最大限度提升幾何和地理空間精度。
除此之外，ContextCapture的基本功能還包括：生成二維和三維 GIS 模型、處理點云數據、生成三維 CAD 模型等等。
目前，ContextCapture是最受歡迎的外業數據處理軟件之一，許多領域的測繪工程師，在經過無人機正射/傾斜攝影后，都會選擇ContextCapture進行三維實景建模。
正射影像的介紹就到這里了，更多正射影像、傾斜攝影、測繪的相關資訊和干貨，可以持續關注“艾三維技術”微信公眾號以及艾三維技術官網。
