海綿城市，是新一代城市雨洪管理概念，是指城市在適應環境變化和應對雨水帶來的自然災害等方面具有良好的“彈性”，也可稱之為“水彈性城市”。國際通用術語為“低影響開發雨水系統構建”。

2012 年 4 月，在《2012 低碳城市與區域發展科技論壇》中，“海綿城市”概念首次提出；2013年 12 月 12 日，習近平總書記在《中央城鎮化工作會議》的講話中強調：“提升城市排水系統時要優先考慮把有限的雨水留下來，優先考慮更多利用自然力量排水，建設自然存積、自然滲透、自然凈化的海綿城市”。而《海綿城市建設技術指南——低影響開發雨水系統構建(試行)》以及仇保興發表的《海綿城市(LID)的內涵、途徑與展望》則對“海綿城市”的概念給出了明確的定義，即城市能夠像海綿一樣，在適應環境變化和應對自然災害等方面具有良好的“彈性”，下雨時吸水、蓄水、滲水、凈水，需要時將蓄存的水“釋放”并加以利用。提升城市生態系統功能和減少城市洪澇災害的發生。

海綿城市規劃設計過程中存在的問題

目前海綿城市規劃與設計主要以CAD地形測繪圖紙作為設計基礎，然而由于海綿城市設計屬于詳細化設計，對設計場地的信息要求極高，現有的CAD地形測繪圖紙很難滿足海綿城市中排水組織的需求。特別是存在如下問題：

1) 無法準確反映每個點的地理信息、雨水水流方向，地面實際匯水區域劃分、下墊面雨水量收集劃分誤差很大，規劃設計出錯率較高。

2) 無法精確確定下墊面地質條件，對低影響開發設施的布置帶來很大局限性，增加低影響開發設施布置的錯誤率。

3) 地理信息采集困難，有些地方拒絕測量，有些地方難以測量。

4) CAD圖紙部分地方信息不全，或者信息表達錯誤。

正是因?yàn)橐陨显?，使得目前海綿城市規劃設計很難落地，無法體現海綿城市設計的系統性。

基于實景模型的海綿城市設計

針對當前海綿城市規劃過程中對地形情況細節了解不夠的問題，提出基于實景模型的海綿城市規劃方案，利用實景模型指導海綿城市規劃，并用于方案模擬，使模擬環境完全符合實際情況。

實景模型基本特性

實景模型不同于傳統的地形圖，是實際情況完整的三維表達，使設計師實現遠距離實地勘察，并對設計環境進行測量。

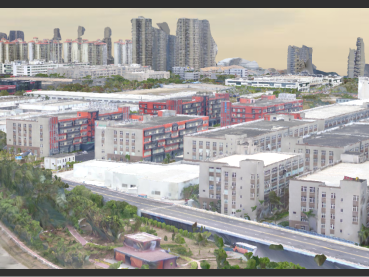

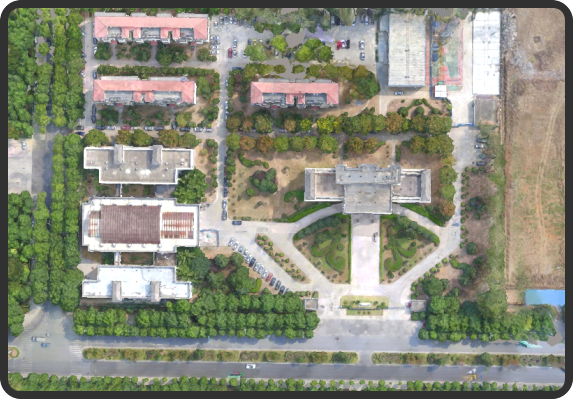

某小區實景模型

該實景模型可實現對現場的有效分析。

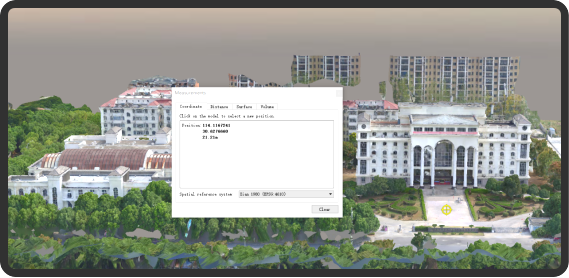

實景模型坐標與高程信息的獲取

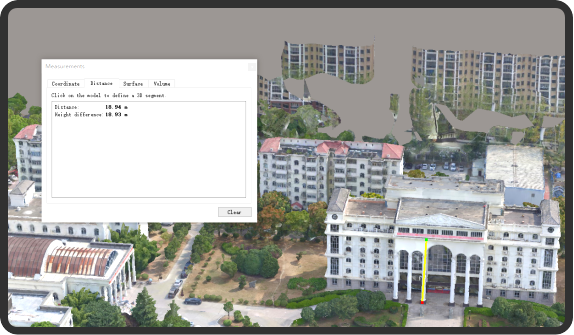

實景模型距離的獲取

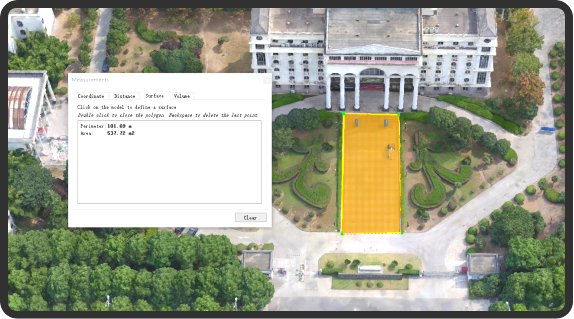

實景模型面積的獲取

實景模型體積的獲取

基于實景模型可測量的特點，可用于海綿城市方案的制定與分析。

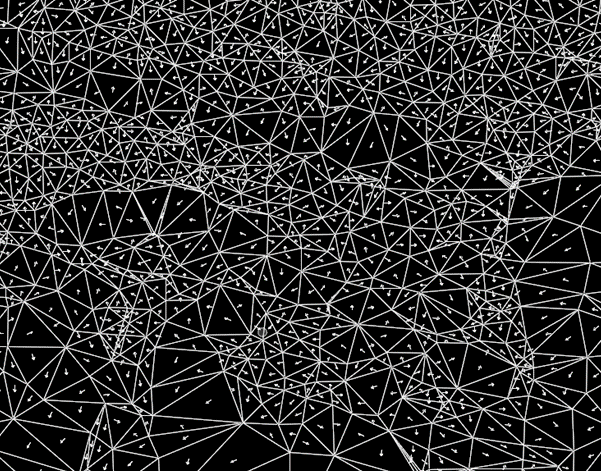

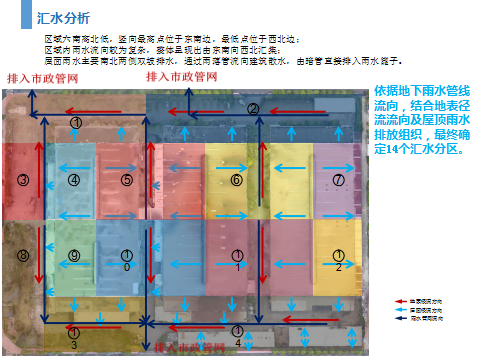

基于實景模型的匯水分析

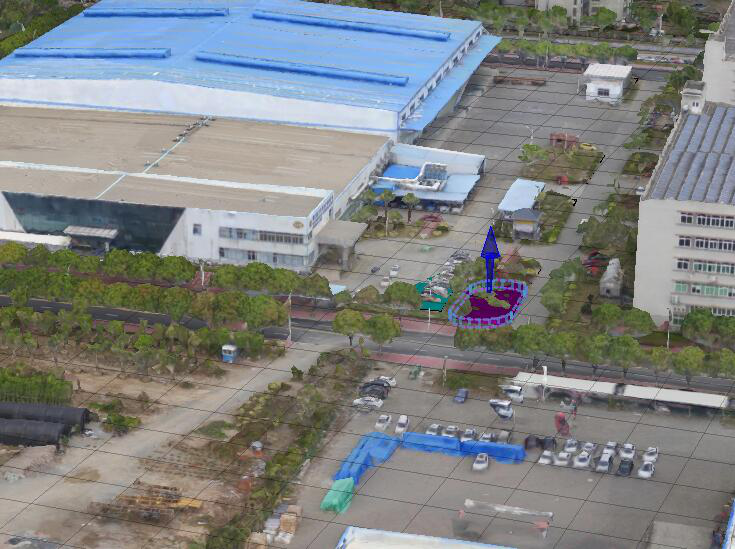

在三維視圖界面內可以直接精確地測量讀取任意點的高程、高差、距離、體積和表面積等地理信息，能夠精確的劃分出下墊面雨水匯集的水流方向，根據實際徑流方向來規劃排水分區和排水組織，告別雨水流向劃分錯誤、低影響開發設施集不到雨水等情況。

實景模型的管網模型

基于實景模型可用于指導規劃區域的管線設計。

利用Bentley的SewerGEMS平臺可實現管線設計與分析。

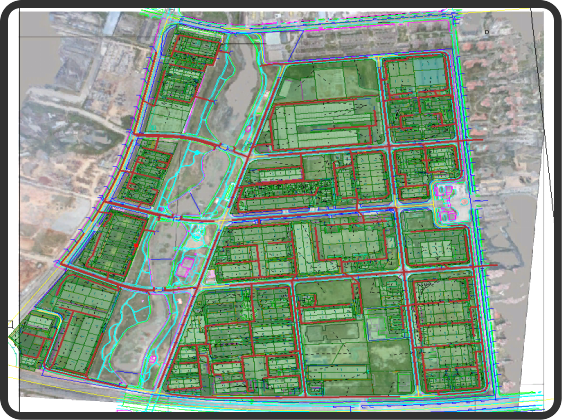

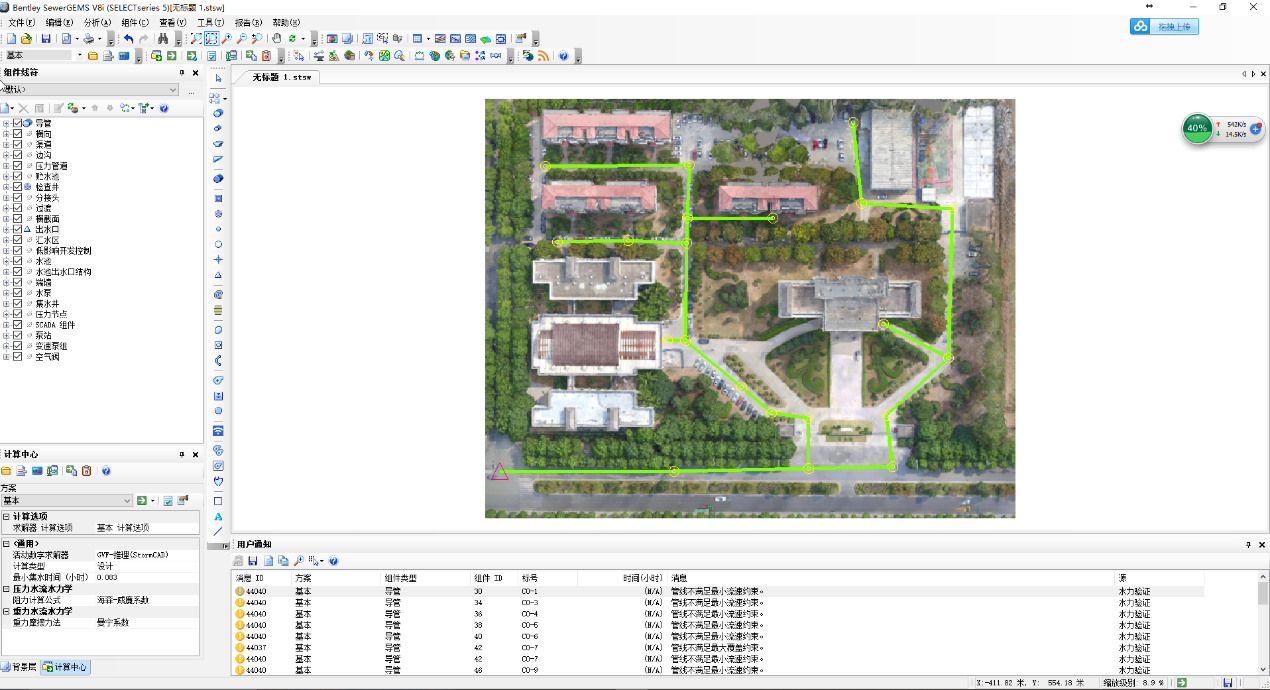

基于實景模型的管網設計與分析

基于實景模型的海綿城市設計與方案模擬

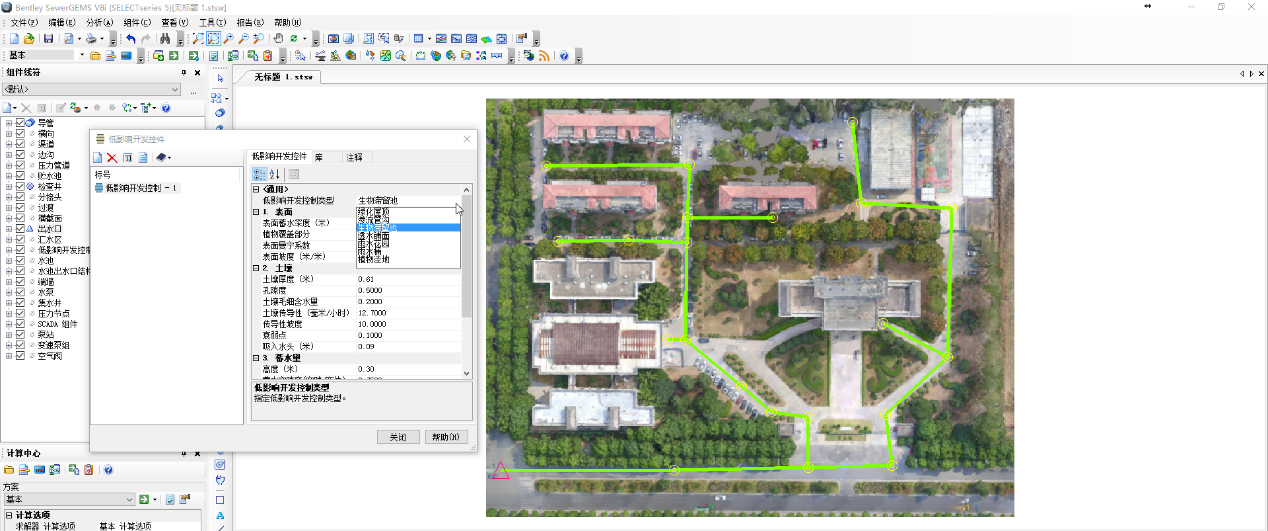

基于實景模型可進行海綿城市相關措施設計。

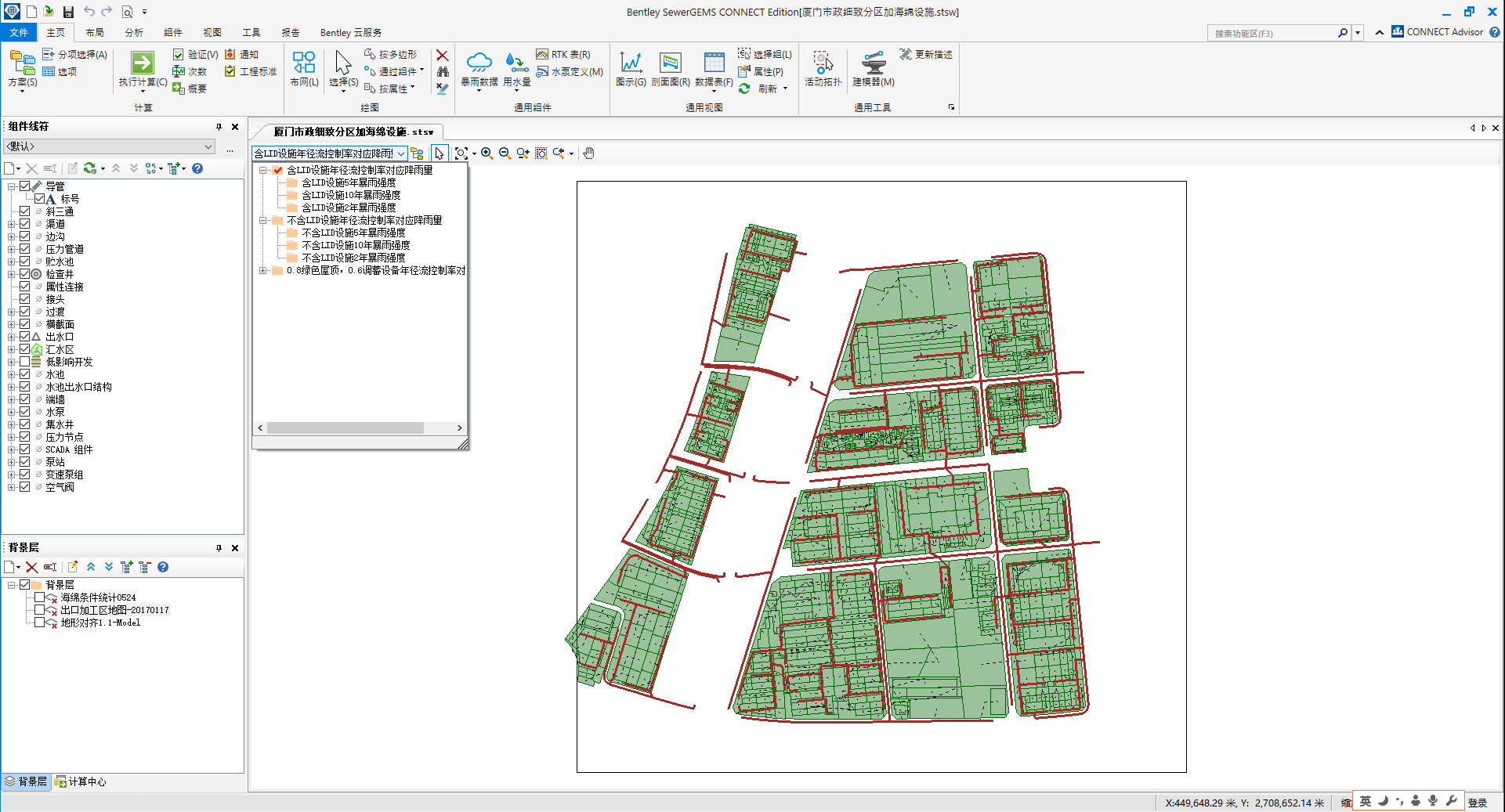

基于實景模型的海綿城市設計

利用Bentley的SewerGEMS平臺可進行如下設計：

生物滯留池

綠化屋頂

滲流管溝

生物滯留池

透水鋪面

雨水花園

雨水桶

植物洼地

還可以控制其他環境條件進行方案模擬，如氣候、積雪、蓄水層、污染物、污染物圖示、土地使用等。

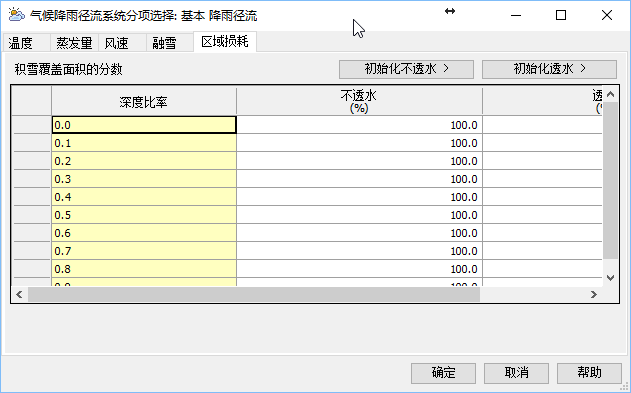

氣候環境參數

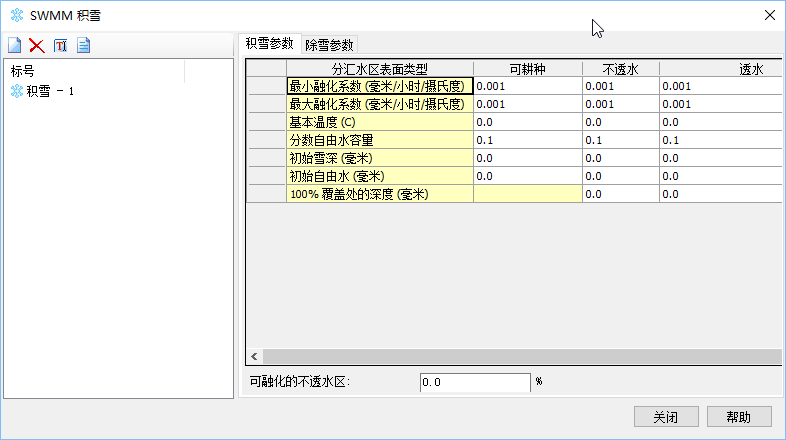

積雪參數設置

蓄水層參數設置

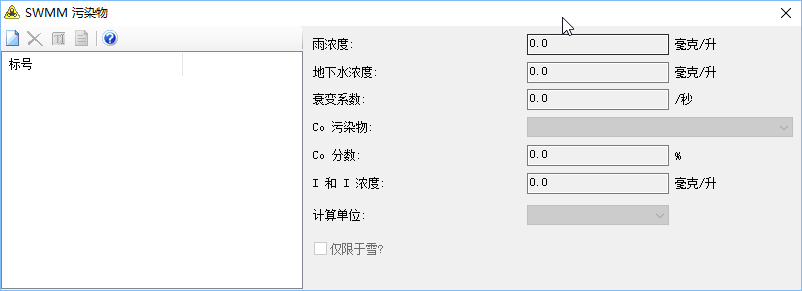

污染物參數設置

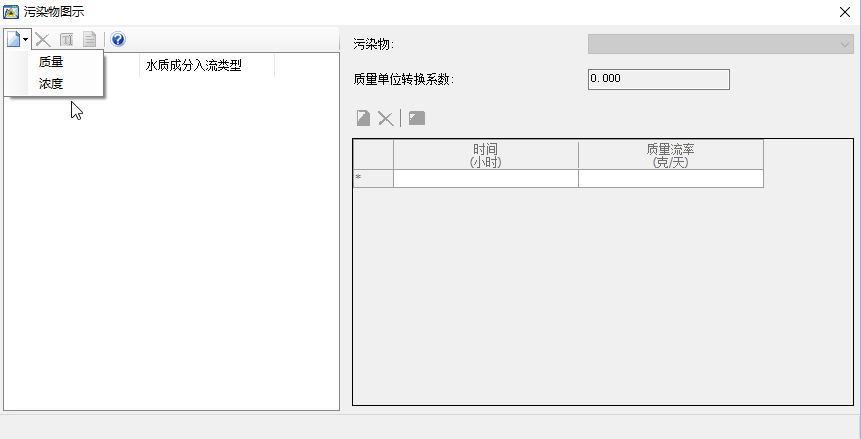

污染物圖示參數設置

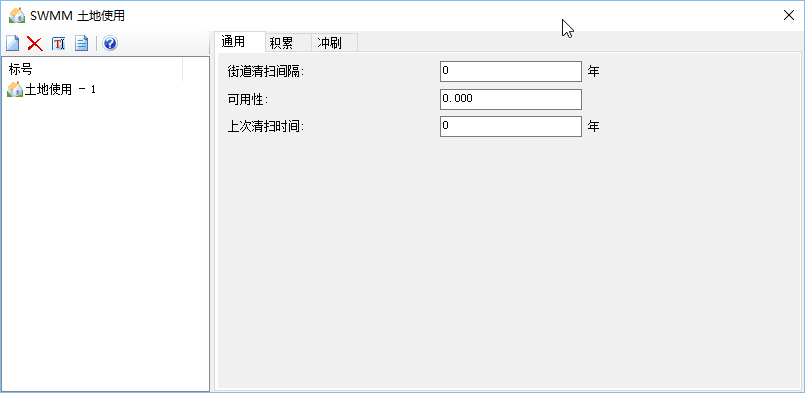

土地使用參數設置

在以上海綿城市設計的基礎上，利用SewerGEMS軟件即可實現不同方案的模擬。

不同方案比較設置

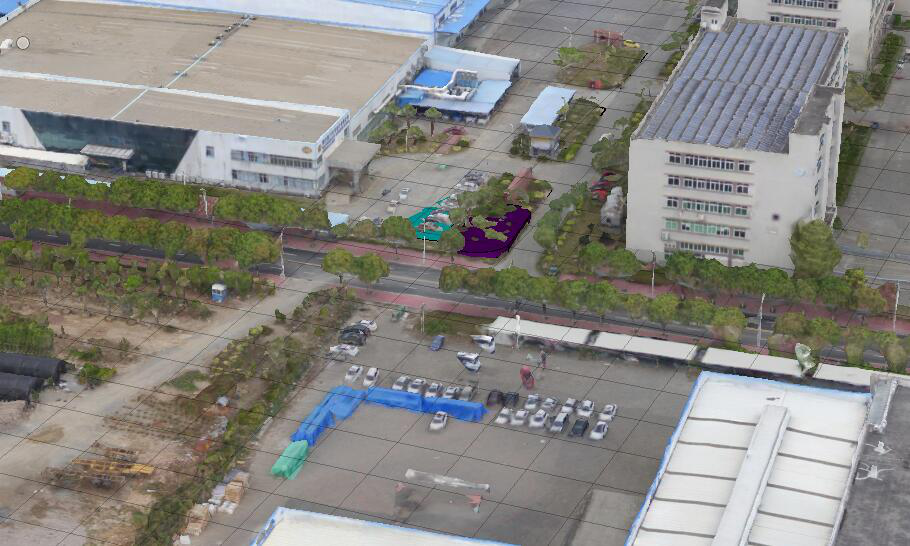

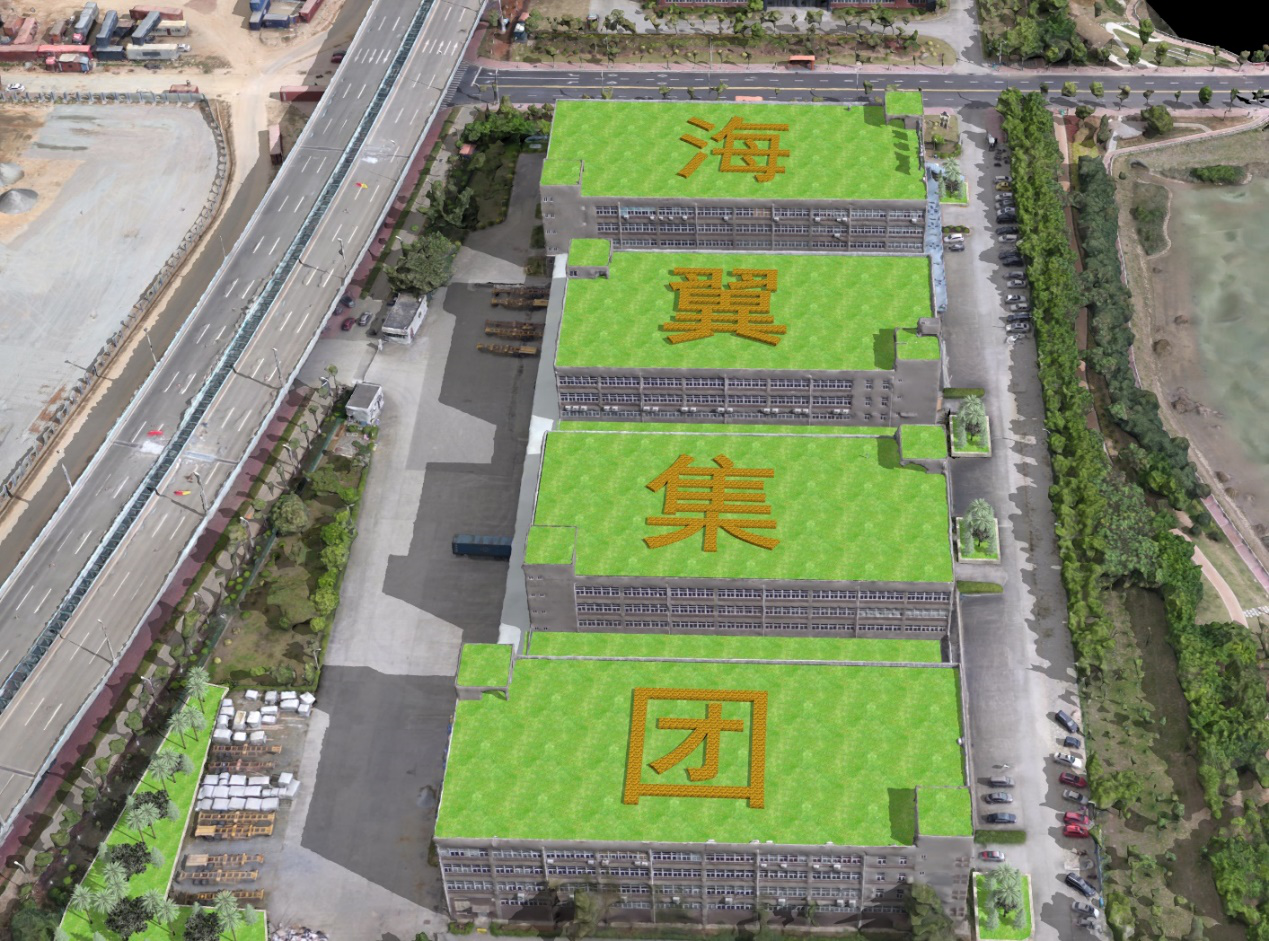

基于實景模型的海綿城市三維設計展示

基于實景模型還可實現管線和海綿城市設計的三維展示。

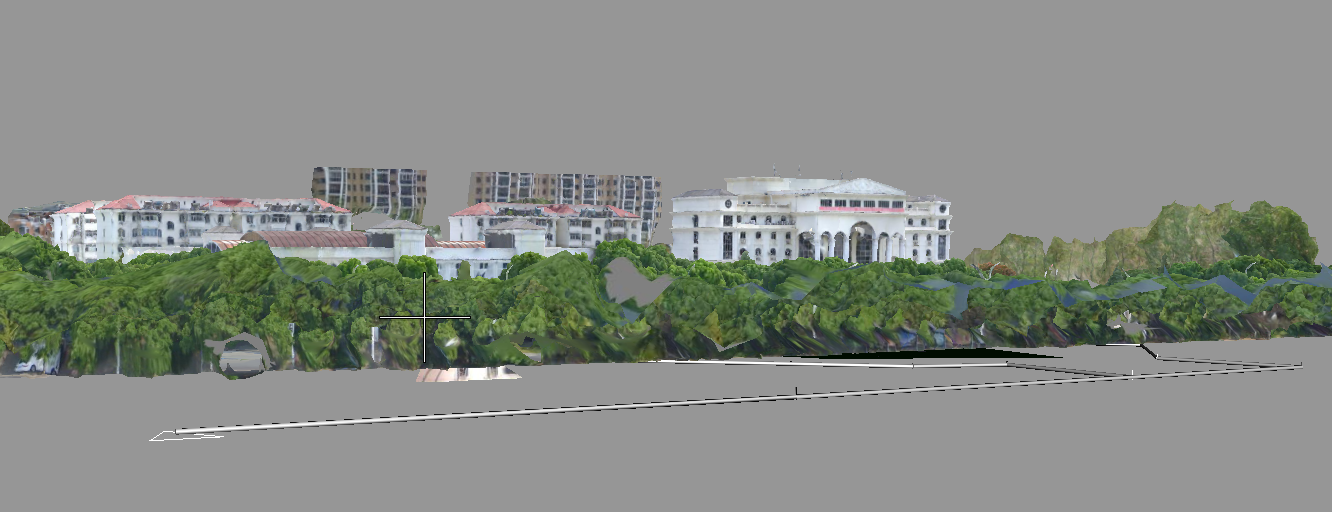

基于實景模型的管線三維展示
