簡介

三維實景建模是一種運用數碼相機或激光掃描儀對現有環境進行多角度環視拍攝，然后利用三維實景建模軟件進行處理生產的一種三維虛擬展示技術。

三維實景建模技術可用于調查分析、規劃方案對比、輔助政府部門審批監管等方面，提供敏感點分析、視域分析、工程建設監管等多項定性、定量分析。

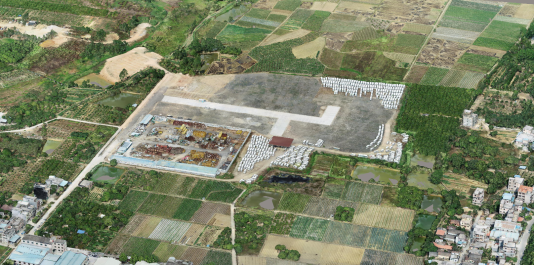

三維實景建模技術用于農村改造

服務內容

通過無人機傾斜攝影技術獲取目標區域內不同視角的傾斜照片，利用三維實景建模軟件生成和輸出高分辨率帶有真實紋理的三角網絡模型。經過處理的最終模型能準確精細復原出建模主體的真實色澤、幾何形態和細節結構。

基于實景模型可進行設計、規劃、改造、數據分析、資產管理等。

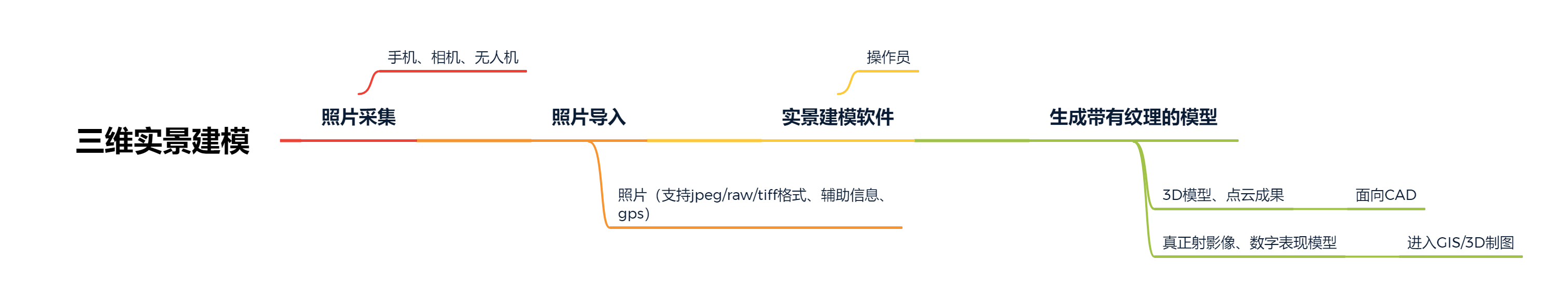

實景建模流程

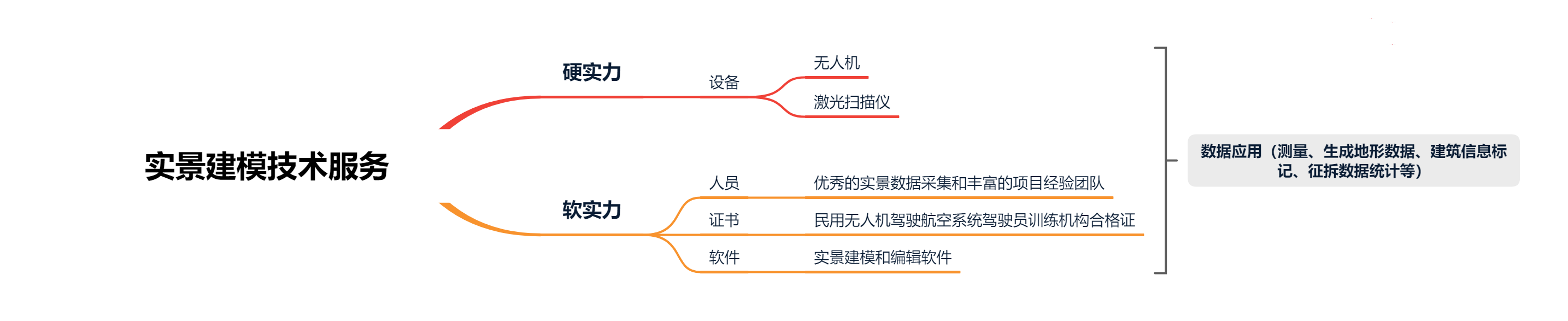

公司實力：我司具備優秀的實景數據采集能力，擁有豐富的項目經驗和技術團隊，借助無人機、激光掃描儀等設備以及實景建模軟件，形成了一套完整的傾斜攝影實景建模技術，在以往的實景建模項目和客戶服務中廣受好評。

服務優勢

1.將行業技術手段從二維升級到三維，提高了規劃設計的科學性和規劃管理的效率。

2. 所構建的模型提供了極其豐富的三維環境，能夠采集所有細節， 而不僅僅關注選定特征（如建筑）；

3. 能在三維模型中進行地理定位；

4. 實景建模技術的三個獨特優勢：① 遠程操作、速度快；② 全面；③ 準確。

服務應用

1. 實景建模與設計結合

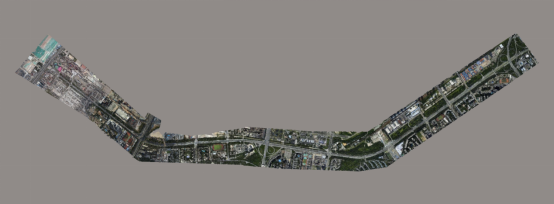

案例一：深圳月亮灣快速化工程改造BIM應用

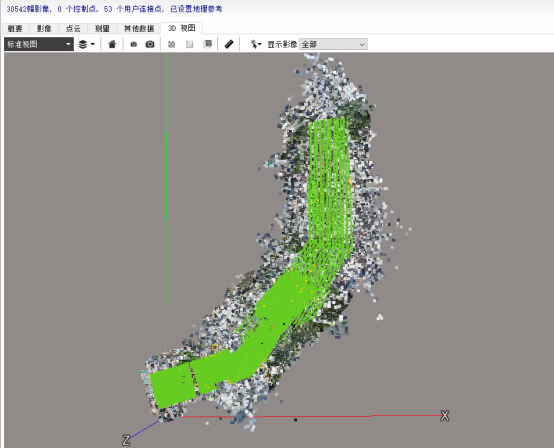

照片數量：30542張

項目面積：3.49平方千米

項目概況：該項目位于深圳市南山區，對全長為8.1千米的月亮灣大道進行快速化工程改造。

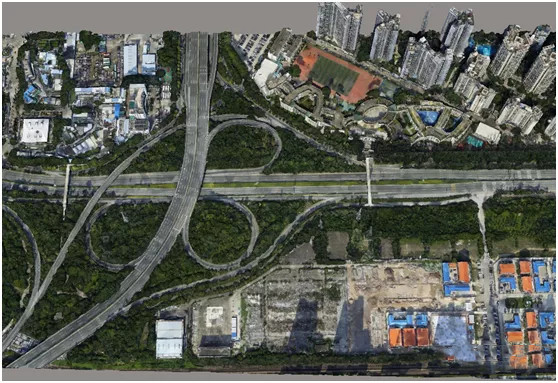

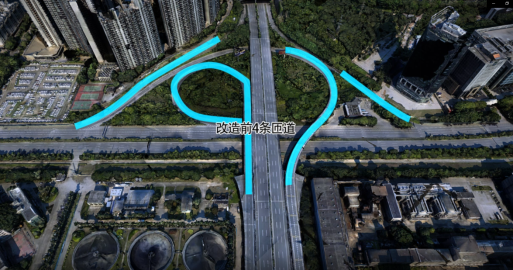

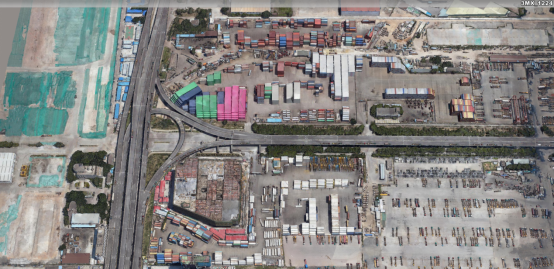

月亮灣改造前：

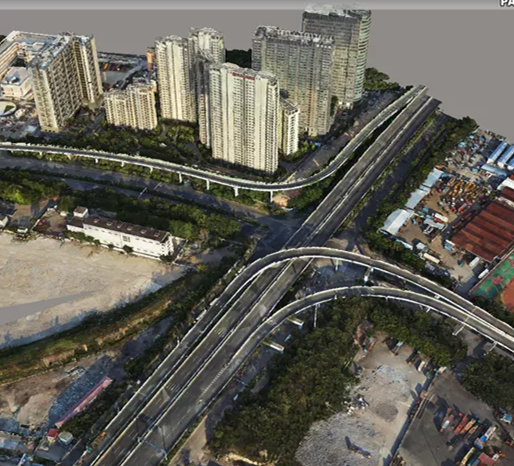

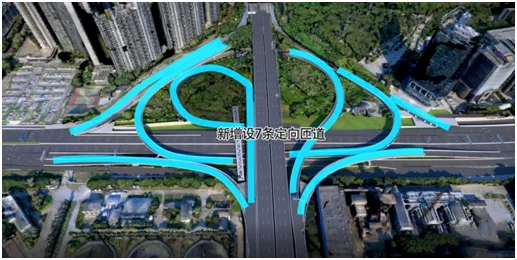

月亮灣改造后：

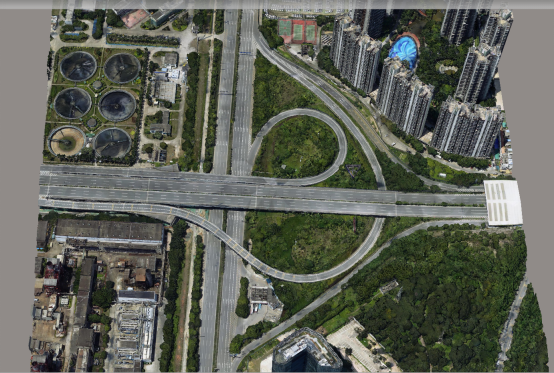

節點一

節點二

節點三

節點四

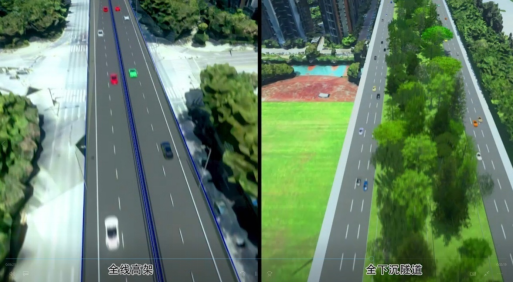

通過結合BIM的應用設計，對方案進行比選，將設計模型與實景模型結合起來，在三維實景環境中直觀對比工程實施后的效果，并可進行三維光照分析、視線分析、天際線分析、水淹分析等等量化分析。

案例二：廈門某島實景項目

廈門某島孤懸海上，交通極不便利，由于海島建設的需求，需要對該海島進行測量，但是由于海島地勢與環境等因素，傳統測量很難實現，所以我們?yōu)榭蛻敉扑]了實景建模方案。

只需要采集少量控制點以及無人機航拍既能建立海島全貌三維模型，既能節省成本，又能全要素采集到海島的每一個角落每一個要素，與三維設計相結合更是事半功倍。

海島全貌：

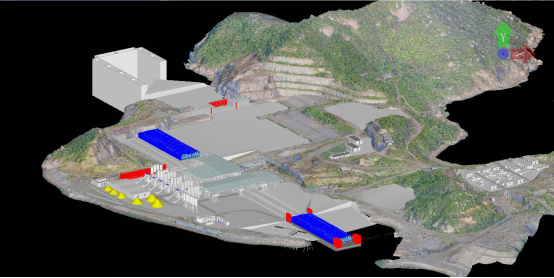

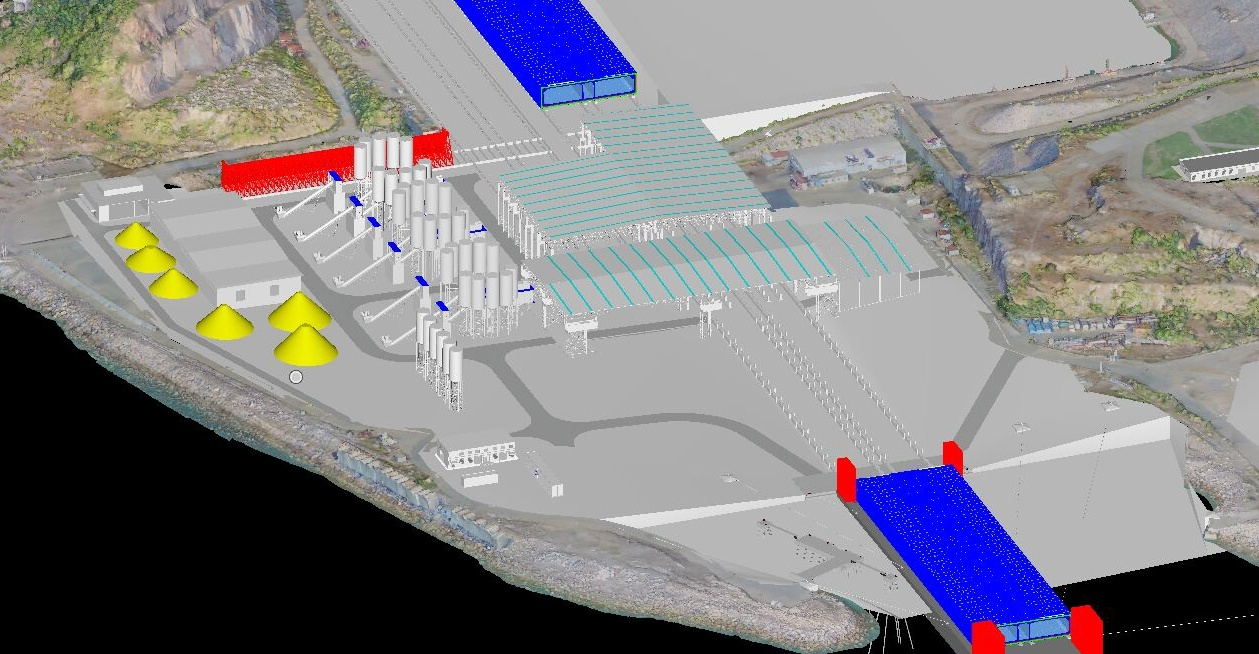

與設計方案結合示意圖：

2. 實景建模和城市三維數據庫

案例三：撫州市東鄉區實景三維建模

為了切實相應國家數字城市智慧城市的號召，撫州東鄉市政府對東鄉城區進行了一次大范圍的實景三維建模，作為城市重要測繪數據和歷史資料使用，我們很榮幸為這個項目貢獻了綿薄之力，為東鄉市全部城區進行了航拍采集加內業建模工作，以及后期的模型修飾。

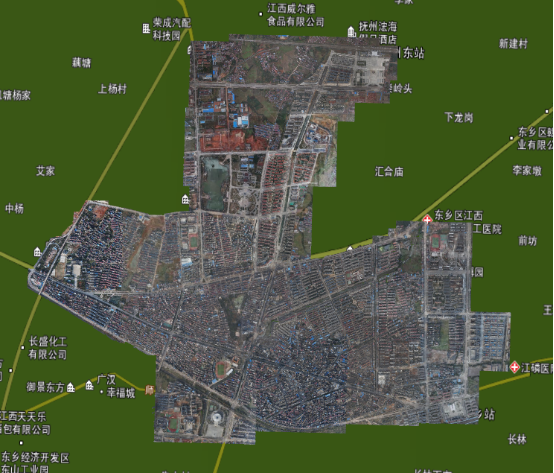

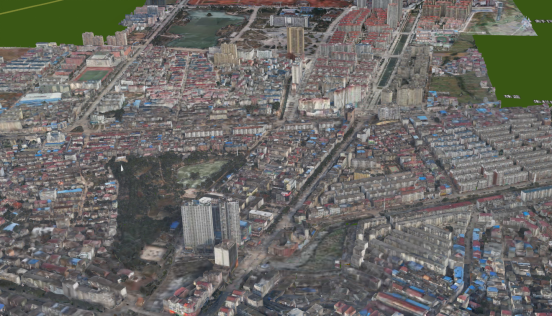

東鄉市實景三維全景

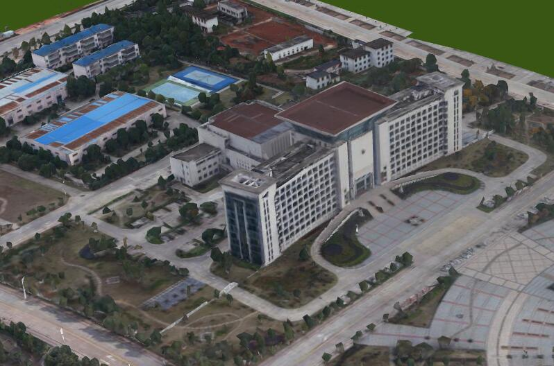

東鄉市市政府大樓

3. 實景建模與土方測量

案例四：江漢某藥廠實景項目

江漢某項目涉及到原藥廠遺址土方運輸處理，由于藥廠的特殊性，廠區內的廢土廢水具有一定的危害性，傳統土方測量對作業人員的身體健康可能有危害性，同時根據甲方的環保規程，必須將污染水土的挖排運輸精確到立方米，因此我們推薦客戶使用無人機傾斜攝影實景建模，在外業工作中將人員接觸污染水土的可能性降到最低，同時精確地量測土方。

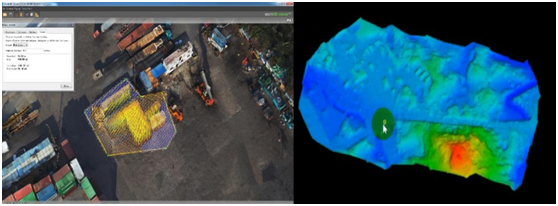

傳統土方測量

無人機傾斜攝影實景建模的實施工程中，只需要在廠區局部地區使用RTK每平方公里采集10-20個控制點，再使用無人機航拍，只需使用Bentley ContextCapture Center結合這兩種數據，就能生產廠區三維模型，并在三維模型上測量土方。

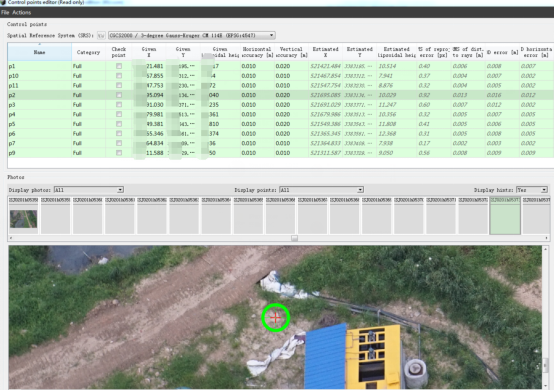

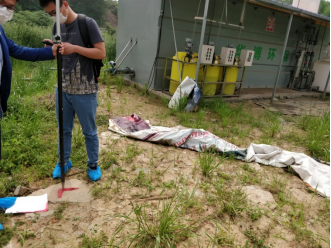

控制點采集

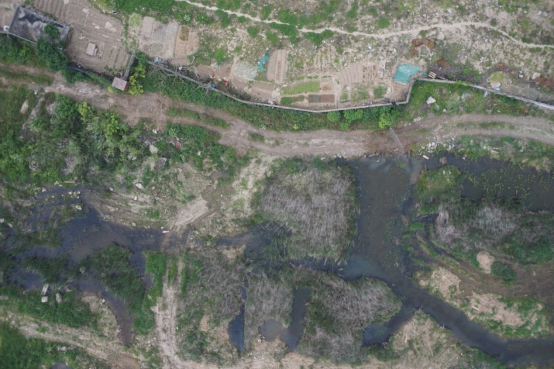

航拍照片示例

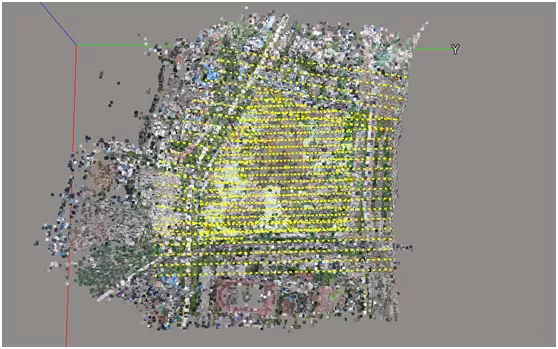

空三計算

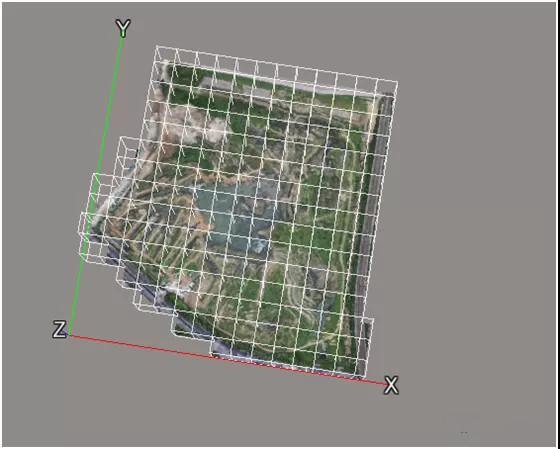

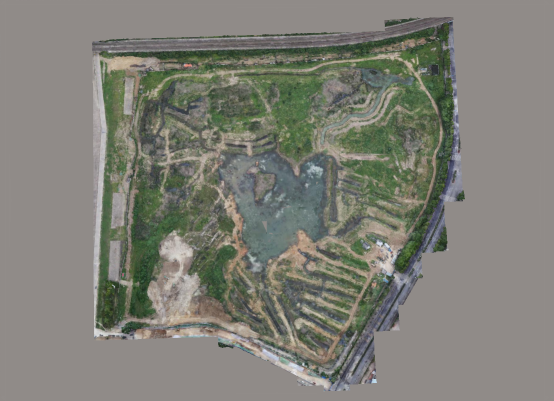

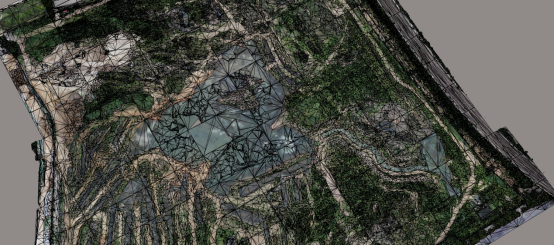

生成模型

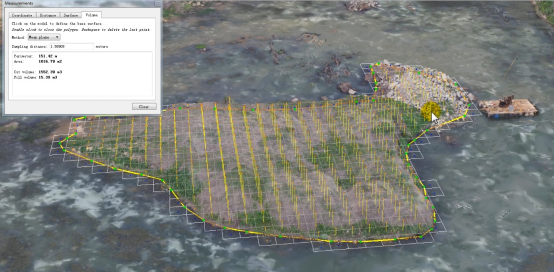

體積測量
