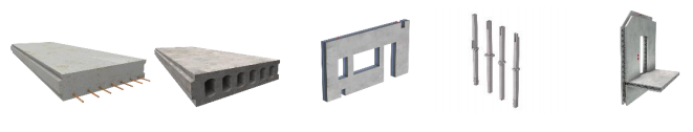

Planbar是建筑工業化設計高品質的綜合解決方案所用軟件，為預測公司自動化設計預制建筑和細化預制構件提供良好的幫助，其應用范圍從低成本系列生成到復雜的專業化預制件設計，并且快速、高效、零失誤。

Planbar中包含了建筑、工程、預制等模塊。同時也提供道路、橋梁等模塊，除了作用于普通住宅項目，也支持用戶市政方向的設計。

01

Planbar特點

1）高效性：2D/3D同平臺工作，向?qū)Э焖俳?，一鍵批量出圖；
2）穩定性：提供9999個制圖文件，9999張平面布局圖，穩定高效處理大項目數據、圖紙；
3）開發性：支持40種以上的數據交換方式，開發數據接口；
4）安全性：分權限管理項目，實時自動保存項目；
5）實時性：模型與圖紙實時聯動，實時更新項目最新狀態；
6）多樣化：統計報告類型多樣，支持格式多樣；
7）標準化：自定義出圖標準，建模標準，統一公司標準；
8）一體化:  預制構件全流程，一體化設計；

9）自動化：提供全球范圍內絕大多數自動化流水線的生產數據，鋼筋加工設備生產數據

02

Planbar應用

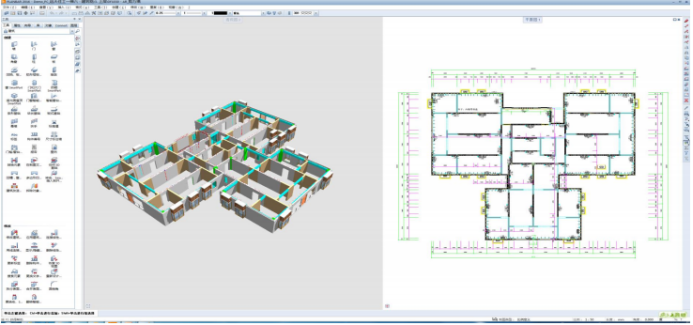

1.二維/三維同平臺工作

Planbar同時含有2D和3D相關模塊，采用2D工作方式創建3D模型，在同一平臺中實現2D信息和3D模型的創建和修改，實現了真正的BIM工作方式。

2.快速、規范、精準創建三維模型

利用Planbar“向?qū)?rdquo;功能，項目管理員將墻、柱、梁、窗、門等等構件保存為向?qū)В瑸楣?項目建模建立統一標準。

項目設計人員，無需重新設置和計算，從而實現快速、規范、精準創建模型的應用。

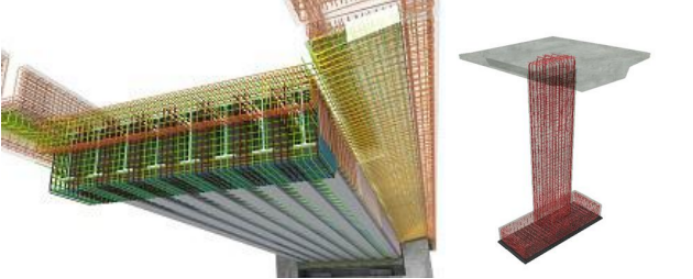

3. 高效、智能深化設計

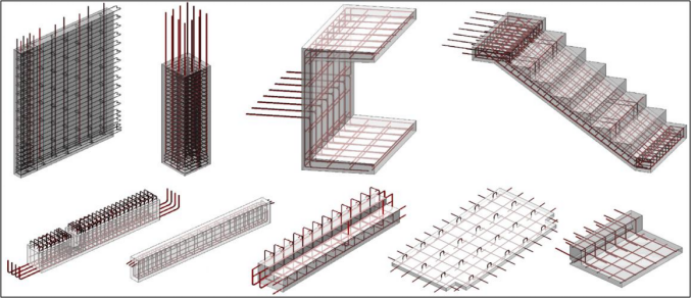

Planbar提供豐富的鋼筋形狀庫以供用戶自由調用。用戶還可通過自定義參數，實現任意鋼筋形狀的創建。此外，Planbar中提供的多樣化布筋方法，可高效布置各類負責構件，提高工作效率。

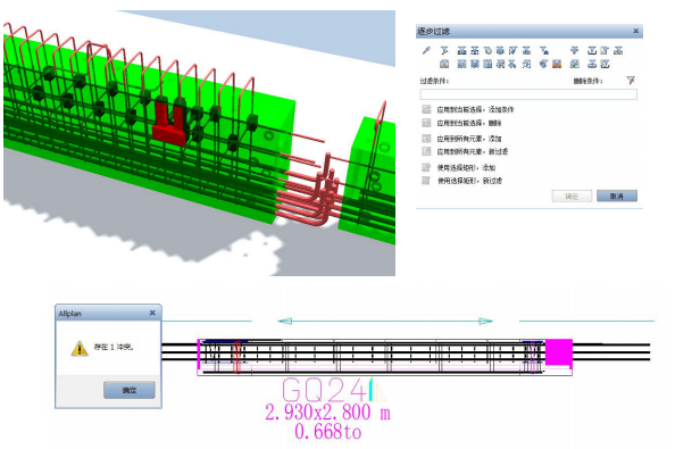

4.優化BIM模型，避免碰撞，減少損失

應用Planbar的碰撞檢查功能對鋼筋和鋼筋，鋼筋和預埋件之間進行碰撞檢查，快速發現設計中存在的不合理問題并及時解決，將錯誤降到最低，最大限度地避免項目返工的風險。

5.模型輕量化處理

應用Planbar模型輕量化處理功能，可為用戶顯示更多的模型，并保證其在展示過程中的流暢性。

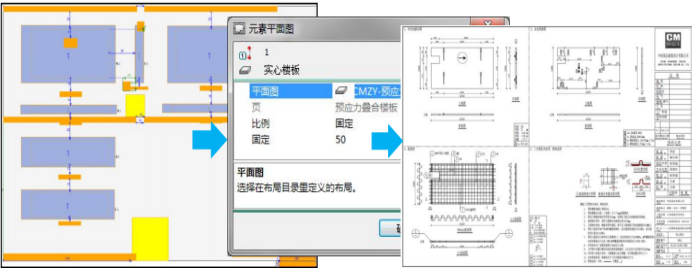

6.模范公司/項目出圖標準，一鍵出圖

項目管理員應用Planbar布局目錄功能自定義公司/項目出圖標準，包括模板圖、生產圖、預埋件圖、鋼筋圖、統計表格等等。這樣，使用者只需選擇對應的出圖布局，一鍵點擊即可出圖，保證了各參與者使用標準一致。

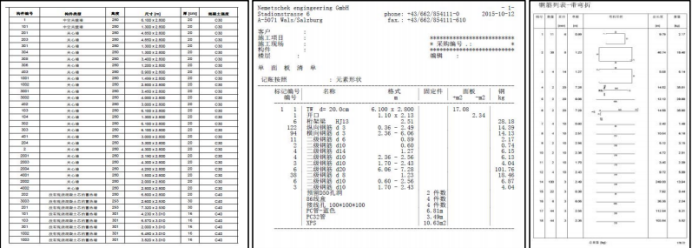

7.批量生成物料清單

Planbar的列表發生器、報告、圖例三項功能，只需一鍵點擊，就能夠分別以不同的格式為用戶快速創建所需的物料清單，如：構件清單、單個構件物料清單、工廠鋼筋加工下料單等等。

對于物料清單的導出格式，用戶可在模板的基礎上進行自定義設置。

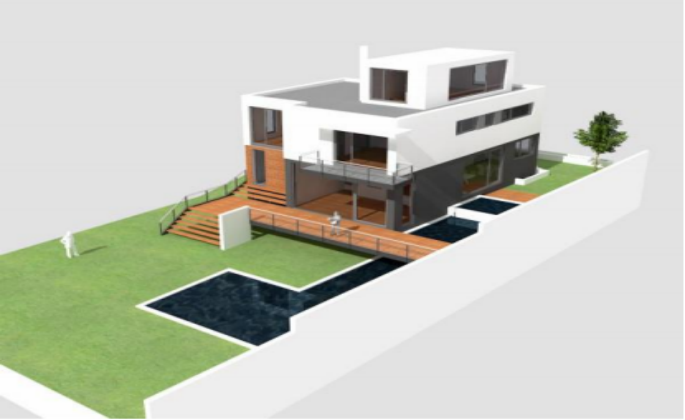

8.三維可視化展示項目

Planbar集成了CINEMA 4D，其出色的模型渲染和漫游動畫效果，為三維可視化展示項目提供了保障。

9.推動建筑工業生產化

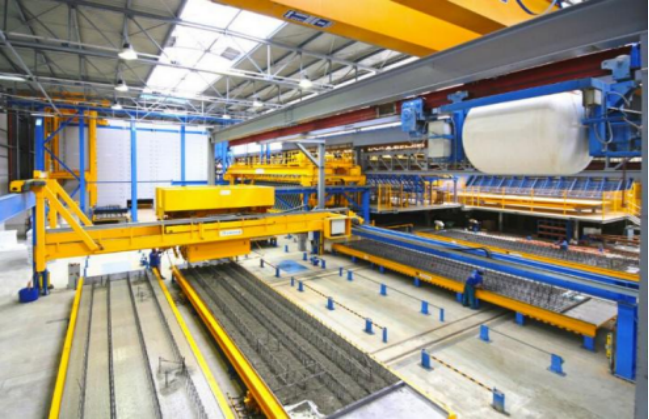

1）提供自動化生產設備數據：目前Planbar所提供的生產數據，可與全球范圍內絕大多數自動化流水線進行無縫對接，例如將生產數據以Unitechnik和PXML等格式導出后傳遞到中控系統，實現工廠流水線的高效運轉。

2）提供鋼筋加工設備數據：Planbar可為鋼筋加工設備提供需要的生產數據，包括鋼筋彎折機需要的BVBS數據；鋼筋網片焊接機需要的MSA數據（MSA數據甚至支持彎折的鋼筋網片的加工生產）。

10.信息共享化
1）提供ERP系統數據：Planbar中的模型信息能夠以XML數據格式導出，通過對XM數據解析，ERP系統能夠輕松的提取混凝土、鋼筋、預埋件的物料信息，如物料名稱、編碼、數量、單位等等。
2）提供5D管理平臺數據：Planbar提供相關數據，便于實現項目的5D管理。

3）支持40種以上的數據交換：Planbar隨時可快速并簡單的將數據信息以用戶需要的任意格式導出，如DXF、DWG、PDF、IFC、SKP、C4D、DGN、3DS、3DM、UNI、PXML等。

4）支持二次開發：Planbar提供程序二次開發包。方便用戶根據自己的業務需求進行二次開發。

03

Planbar案例

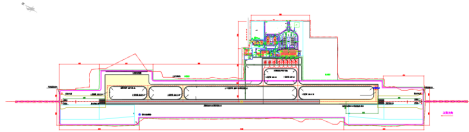

項目概況:

本期航站樓區位于跑到東側,采用前列式布局,為兩層建筑,本期占地面積約為 8039 平方米,建筑面積約為 12845 平方米,工作區總用地面積74.34畝;

規劃區內主要包括綜合業務樓、綜合保障樓、綜合工作用房、消防救援站、貨運庫房、道口、中心變電站、供水站、污水處理站、垃圾站;

綜合業務樓和綜合保障樓位于航站區北側。

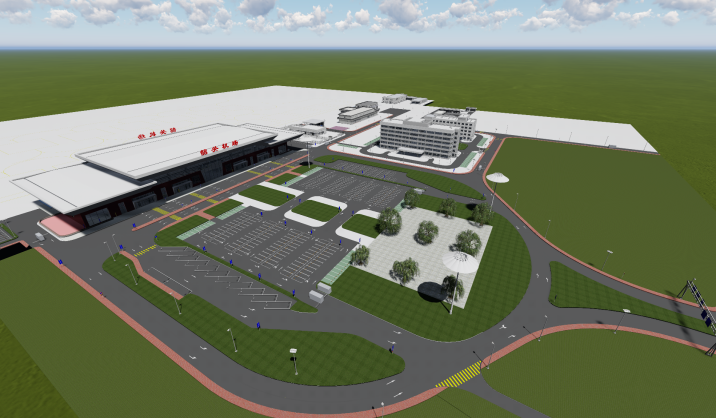

整體展示

項目中BIM應用

本項目應用多項BIM技術，如技術交底、方案仿真模擬、場地布置優化等。

1）三維模型：通過直觀的三維模型和結合相應的施工組織來指導復雜的施工過程,從而實現三維模型與進度計劃文件的完美匹配與銜接，保證施工現場和重大施工工序的進度協調，并能根據仿真模擬結果有效的分配資源。

2）仿真模擬技術：通過運動節點仿真模擬，提高了項目管理人員與現場實施人員的溝通效率，提高了項目建設效率和質量。

3）BIM技術：BIM+VR技術應用、BIM三維鋼筋建模。其中三維鋼筋建模采用了Planbar軟件，相較于revit軟件搭建鋼筋模型，更加高效、快捷、穩定。

4）Planbar：Planbar的三維鋼筋應用，解決了鋼筋下料明細、鋼筋算量計算、鋼筋布置合理性等問題及工作。

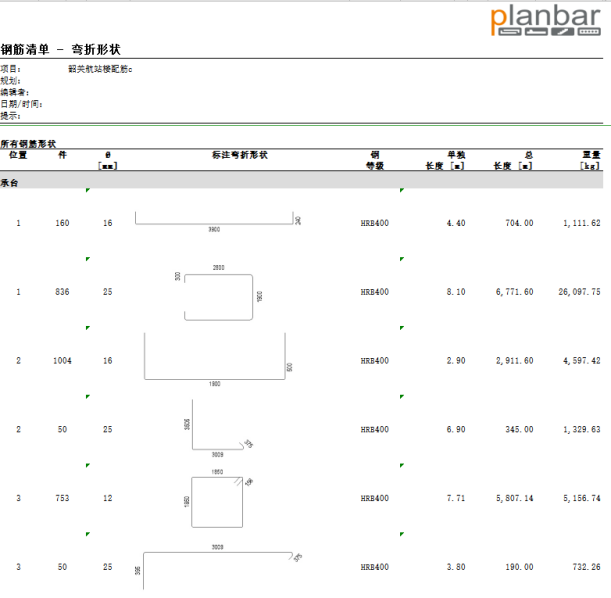

鋼筋下料明細、鋼筋算量

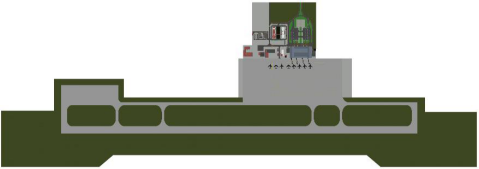

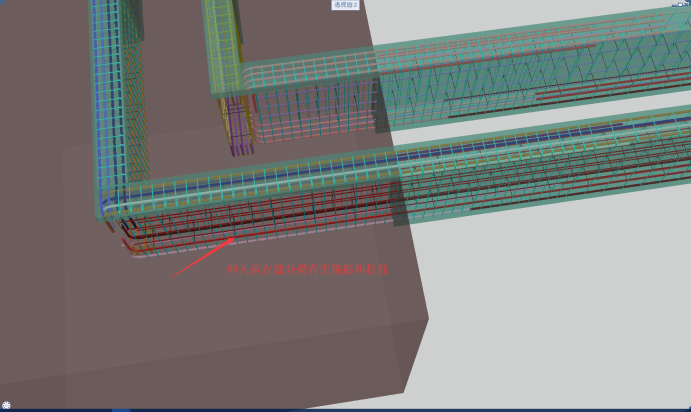

鋼筋布置問題

鋼筋的平法和規范的基礎上利用 PRECAST Planbar 2018軟件鋼筋建模,直觀的體現鋼筋形狀,可以全方位的觀察構件中鋼筋的空間關系;通過軟件的內置的的功能可以一鍵導出以Excel表格形式導出工程量統計 。
在一定程度上為施工節省了大部分時間，在重難點位置模擬布置、施工，提前解決現場問題，消除誤工、返工的情況，真正做到輔助施工，提高項目質量。
