隨著BIM技術向全生命周期滲透，模型體量呈指數級增長。一個大型綜合體項目的BIM模型可能包含數千萬個構件，文件體積超過50GB，導致普通計算機難以加載，協同效率斷崖式下降。模型輕量化已成為突破BIM應用瓶頸的核心技術方向。

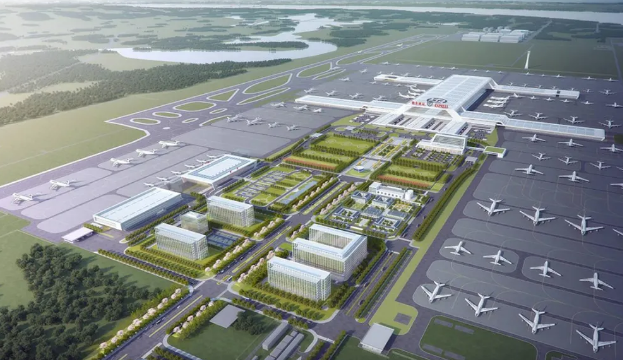

“如鄂州花湖機場，數字化模型一起步即達百萬級，然后升至千萬級，竣工時將達近億級”

BIM模型輕量化的必要性
BIM輕量化不是簡單的數據壓縮，而是重構建筑數字資產的表達范式。其行量化主要是基于以下原因：
1.性能瓶頸
1）硬件限制：原始BIM模型包含大量冗余幾何數據、未優化材質和完整施工信息，導致即使是高端工作站也難以流暢運行。例如，一個包含數百萬個構件的大型綜合體項目，其BIM模型文件可能超過50GB，加載時間長達數十分鐘。
2）渲染壓力：高精度模型在實時渲染時對GPU和CPU的要求極高，普通設備難以承受，導致卡頓、崩潰等問題頻發。

2.協作困境
1）跨平臺兼容性：傳統BIM文件格式（如RVT、NWD）在跨平臺共享時存在兼容性問題，不同軟件之間的數據交換效率低下。
2）協同效率：在大型項目中，多專業、多團隊的協同作業需要頻繁的模型共享和更新，原始BIM模型的體積和復雜度嚴重影響了協同效率。
3.移動端需求

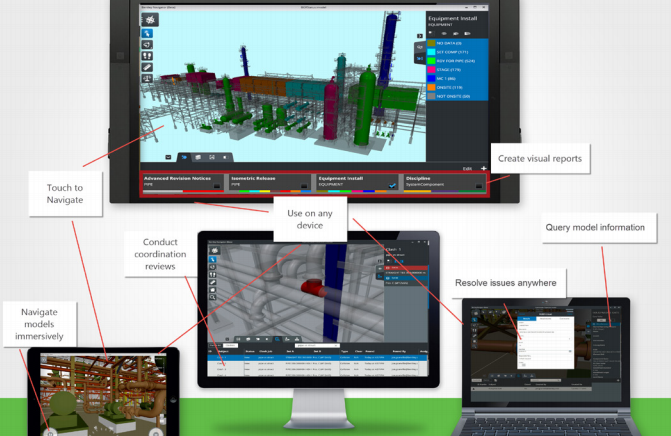

1）施工現場應用：施工現場通過手機/平板查看模型的需求激增，但原生BIM軟件缺乏移動端支持，輕量化模型成為移動端應用的唯一選擇。
2）實時交互：移動設備需要快速加載和流暢交互的模型，輕量化處理能夠顯著提升移動端的使用體驗。


輕量化核心技術路徑
BIM輕量化的實現主要經過以下路徑：
1.幾何數據優化
1）參數化構件簡化：將Revit族文件轉換為輕量級參數化對象，保留邏輯關系但減少細分面數。例如，將復雜的門窗族簡化為基本幾何體，同時保留其開啟方向和尺寸參數。
2）LOD分級處理：依據應用場景動態調整模型細節層級。例如，在初步設計階段使用低細節模型，在施工階段使用高細節模型。
3）三角面片優化：通過Mesh簡化算法將高精度曲面轉換為低多邊形網格。常用的算法包括Quadric Error Metrics（QEM）和Edge Collapse。

2.非幾何數據重構

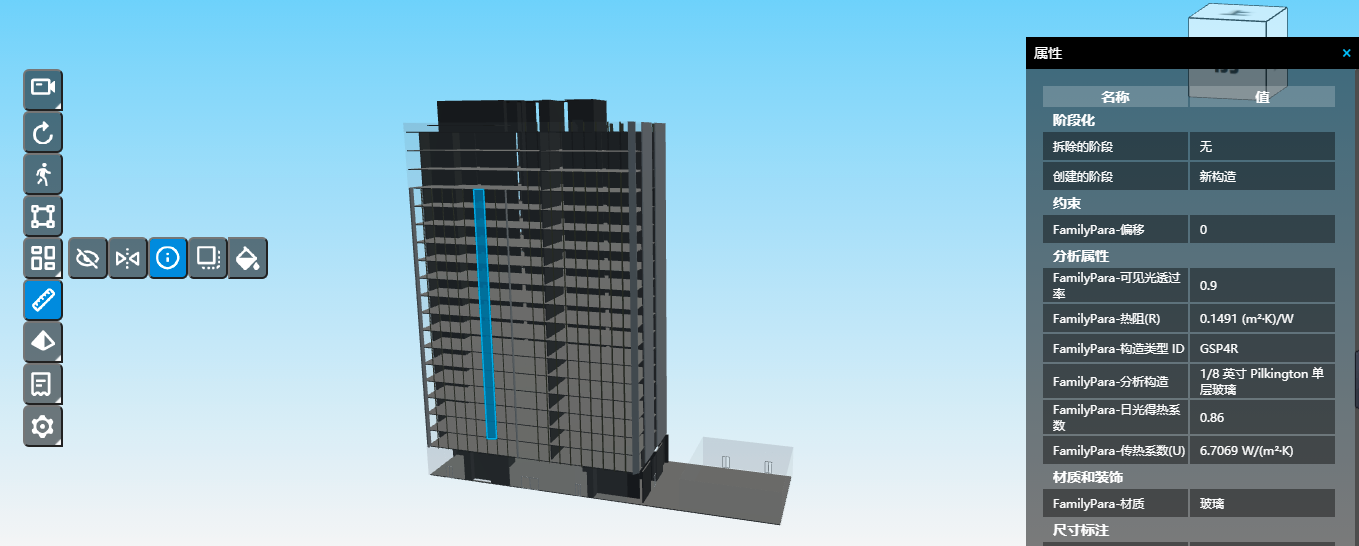

1）獨立屬性數據庫：建立獨立屬性數據庫，將材料參數、設備信息等與幾何模型解耦。例如，將設備的型號、生產廠家、安裝日期等信息存儲在獨立的數據庫中，通過唯一標識符（UUID）與幾何模型關聯。
2）元數據存儲：采用JSON/XML格式存儲元數據，通過UUID實現與模型構件的動態關聯。這種方式不僅減少了模型文件的體積，還提高了數據的可讀性和可維護性。
3.可視化渲染革新
1）WebGL技術：應用WebGL技術實現瀏覽器端直接渲染，無需安裝任何插件或軟件。WebGL基于OpenGL ES標準，能夠在瀏覽器中實現硬件加速的3D圖形渲染。
2）漸進式加載策略：開發漸進式加載策略，優先加載視口范圍內構件。例如，在用戶瀏覽模型時，系統動態加載當前可見區域的模型數據，減少初始加載時間。
3）實例化渲染技術：采用實例化渲染技術處理重復構件。例如，在高層建筑中，標準層的墻、柱、梁等構件可以通過實例化渲染技術大幅減少渲染開銷。
4.格式轉化與壓縮
1）標準格式轉換：將IFC格式轉換為GLTF/3D Tiles等輕量級格式。GLTF是一種開放的3D模型傳輸格式，支持高效的壓縮和渲染；3D Tiles則專為大規模地理空間數據設計，支持分塊加載和LOD控制。
2）壓縮庫應用：應用Draco、Meshopt等開源壓縮庫對模型數據進行壓縮。Draco是Google開發的開源壓縮庫，支持幾何和頂點數據的壓縮；Meshopt則專注于網格數據的優化。
3）紋理貼圖優化：將傳統的PNG/JPG紋理貼圖轉換為KTX2/Basis Universal等GPU友好格式。KTX2是一種支持GPU直接讀取的紋理格式，能夠顯著提升渲染效率；Basis Universal則是一種高效的紋理壓縮格式，支持多種平臺和設備。


輕量化實施策略
BIM輕量化需要經過以下階段：
1.階段化處理流程
設計階段：建立輕量化標準（最大面數/材質數量等）。例如，規定每個構件的最大面數不超過1000個，材質數量不超過5種。
導出階段：通過插件自動執行幾何簡化。Autodesk Forge提供了豐富的API和工具，支持BIM模型的自動化輕量化處理。
運維階段：搭建輕量化模型管理平臺（如EIM輕量化引擎）。這些平臺提供了模型上傳、轉換、查看和協作的一體化解決方案。

2.關鍵技術指標
1）壓縮率：常規項目可達85%-95%。例如，一個50GB的原始BIM模型經過輕量化處理后，文件體積可以縮小到2.5GB-7.5GB。
2）加載速度：100MB模型在Web端加載時間≤3s。通過漸進式加載和實例化渲染技術，輕量化模型能夠在幾秒鐘內完成加載。
3）信息完整度：保留關鍵屬性字段及拓撲關系。例如，設備的型號、生產廠家、安裝日期等信息在輕量化過程中不會丟失。


BIM模型輕量化一體化解決方案
為了實現BIM模型的快速輕量化，可以利用EIM輕量化引擎，實現模型的上傳、、轉化、查看等功能。
EIM（Engineering Information Modeling），是一個專注于解決建筑數據管理與復用問題的PaaS云平臺。它對外提供三維建筑模型解析與Web可視化、建筑全生命周期數據管理、建筑數據與地理信息數據融合等服務。
作為專業級的建筑數據管理與應用的底層開發平臺，EIM 實現將現實世界的物理建筑物映射到虛擬世界形成“數字孿生”，使建筑形成自包含、自展示、自服務能力，幫助用戶快速應對復雜的業務場景需求。

軟件結構
EIM 包括數據管理、三維管理、BIM+GIS管理三大板塊：

1.數據管理
為BIM提供一個標準的數據管理方式，通過自定義業務數據模型及標準化的數據訪問接口實現文檔、項目、設計數據、進度、設備、溝通、組織、人員與權限等建筑數據全生命周期管理。
2.三維管理

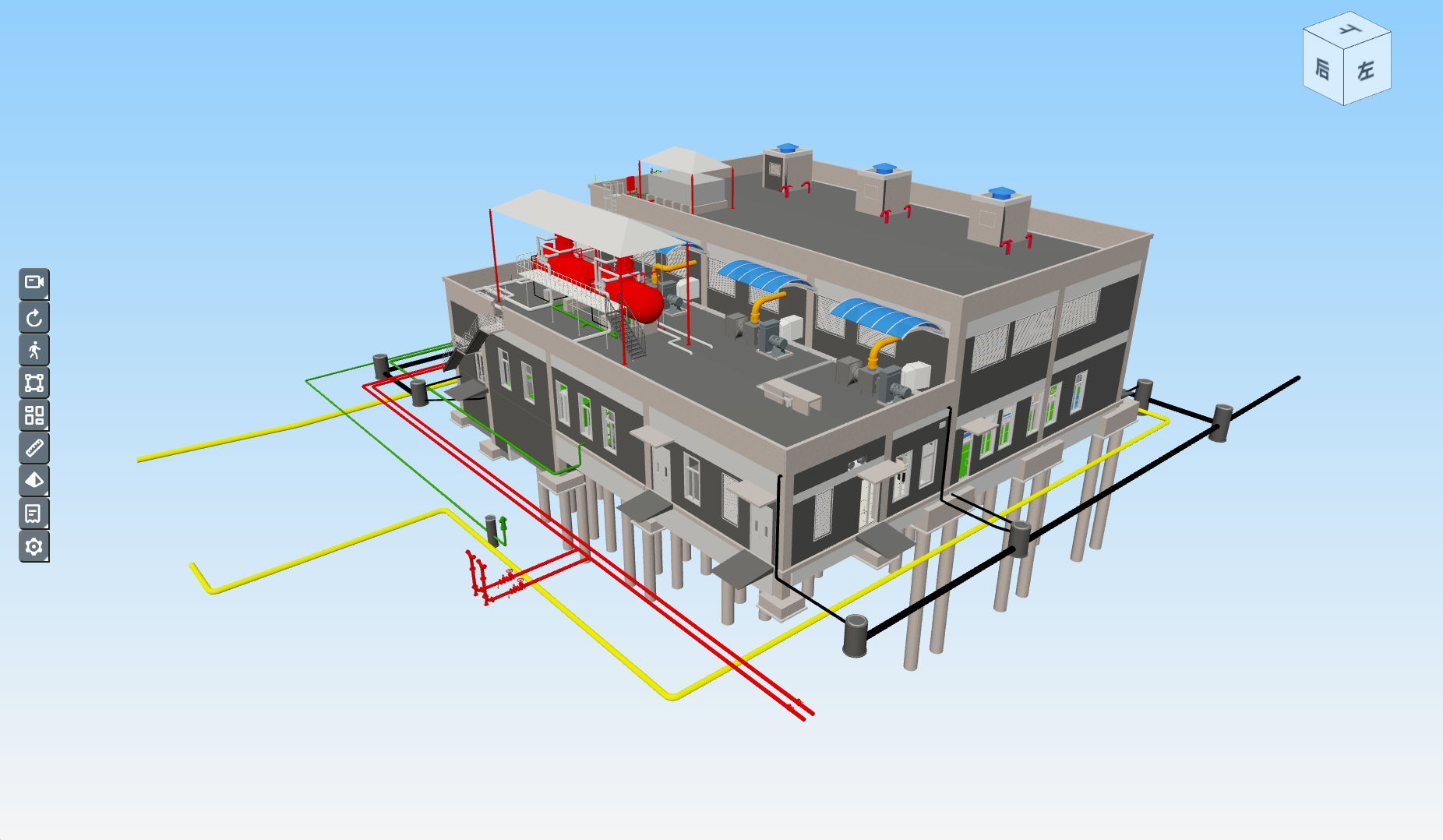

包括EIM3D三維處理引擎以及三維可視化引擎，提供從模型上傳、解析到前端渲染的三維可視化一站式服務，具有IFC、Revit、iModel、OBJ、DAE、FBX 等國際通用的BIM模型以及常見的 DWG 二維圖紙的解析服務，形成一套完整的模型構件數據庫，并支持在 PC 端和移動端的三維展示以及互動操作，同時提供服務層 API 和 JavaScript API 支持二次開發。
3.BIM+GIS管理
作為面向BIM+GIS的數據管理和應用開發平臺，集成GIS場景與BIM模型完整的數據，實現室內室外、地上地下的一體化瀏覽。

軟件核心技術
EIM 具有以下三個核心技術：
1.EIM3D 三維引擎
EIM3D 三維引擎提供 BIM 模型后臺處理計算服務和前端模型及數據展示服務，它一方面將各軟件廠商封閉的 BIM 數據格式開放化，另一方面為建筑全過程信息、決策等系統的開發者和龐大的建筑標準體系之間建立橋梁，降低軟件開發者進入建筑領域知識的門檻。

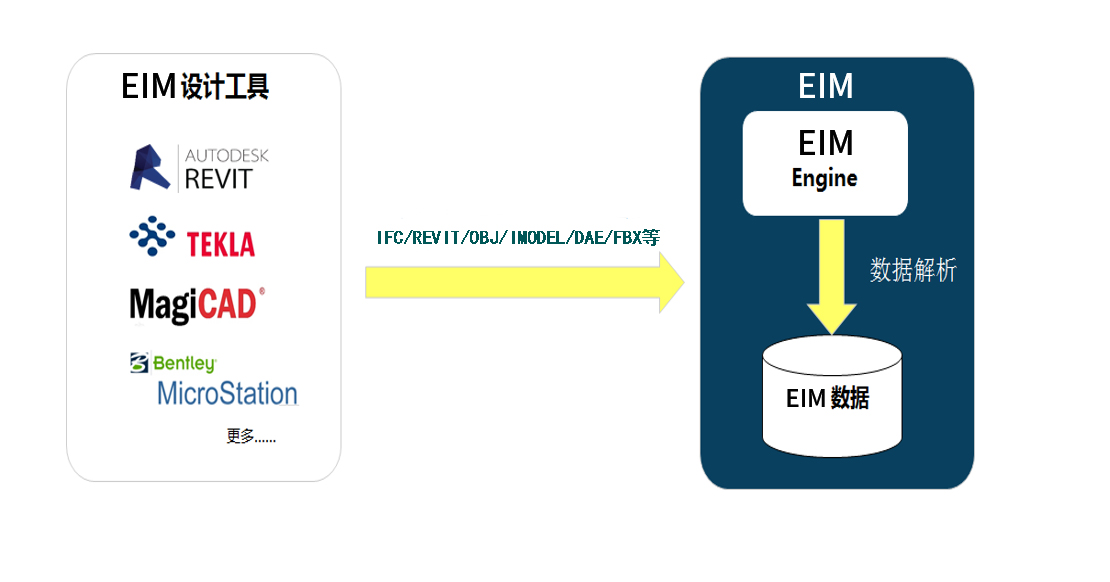

通過對國際、國內常見民用和工業建筑模型格式的支持，EIM3D 將 BIM 中的幾何數據轉換為大多數軟件支持的三角面格式，以構件為粒度融合屬性數據，最終向開發者提供 RESTful 形式的數據接口 API 及三維模型瀏覽組件，降低了開發者對繁雜的建筑及各類模型格式等知識的理解，也降低了開發者對建筑三維可視化的要求。

EIM3D 通過構件互用、數據壓縮、按需加載等方法，輕量化 BIM，使得常規的計算機、手機、Pad 等都能通過支持 WebGL 的瀏覽器在線查閱 BIM，大大降低了對BIM使用的軟、硬件需求。

2.數據平臺
EIM 具有一個強大的數據平臺，它由一個建筑數據庫和一種可配置的數據模型組成。
1）建筑數據庫
由于三維圖形的數據存儲格式繁多、單組件數據量較小而整個圖形數據量較大的特點，因此關系型數據庫難以勝任。為了滿足建筑數據庫復雜、易變的數據結構存儲要求，我司研發了EIM 建筑數據庫——多模數據庫，用于解決不同種類建筑數據，如三維幾何數據、文檔、結構化數據和關系型數據的存儲和管理問題，自由的實現個性化定制需求。
EIM 建筑數據庫支持靈活的數據結構存儲方式，并可以混合使用。與傳統的關系型數據庫相比，EIM 建筑數據庫對三維幾何數據的處理速度更快；與文檔型數據庫比較，它占用的存儲空間更少。

EIM 建筑數據庫支持類似 SQL 的 AQL 查詢語言，實現對數據的快速查詢，簡單易用。同時，它還內置了可擴展的建筑工程領域數據模型及基礎API。

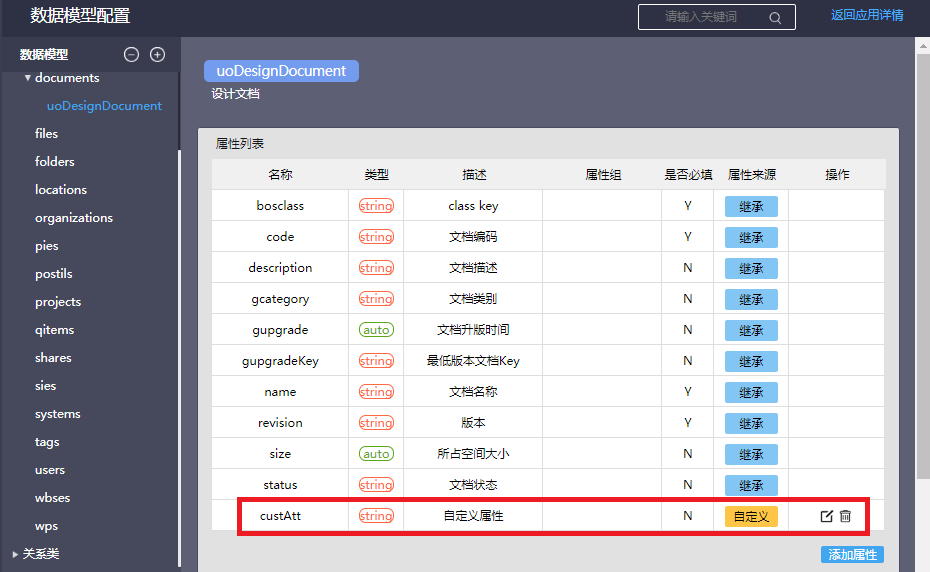

2）可配置的數據模型
EIM 內嵌了一套建筑工程領域的通用數據模型及 API，允許用戶對數據模型進行客戶化定義，并提供了一套定義數據的方法?；?EIM 定義數據的規則，用戶可以任意擴展成符合自己需求的數據模型，包括對象類、關系類、屬性等的個性化配置，以滿足不同類型應用程序的開發要求。

EIM 目前包含兩類服務，即數據接口服務和業務服務。數據接口服務主要負責對外提供各類結構化、非結構化數據存取的通用接口；業務服務主要對外提供EIM特定業務組件接口。

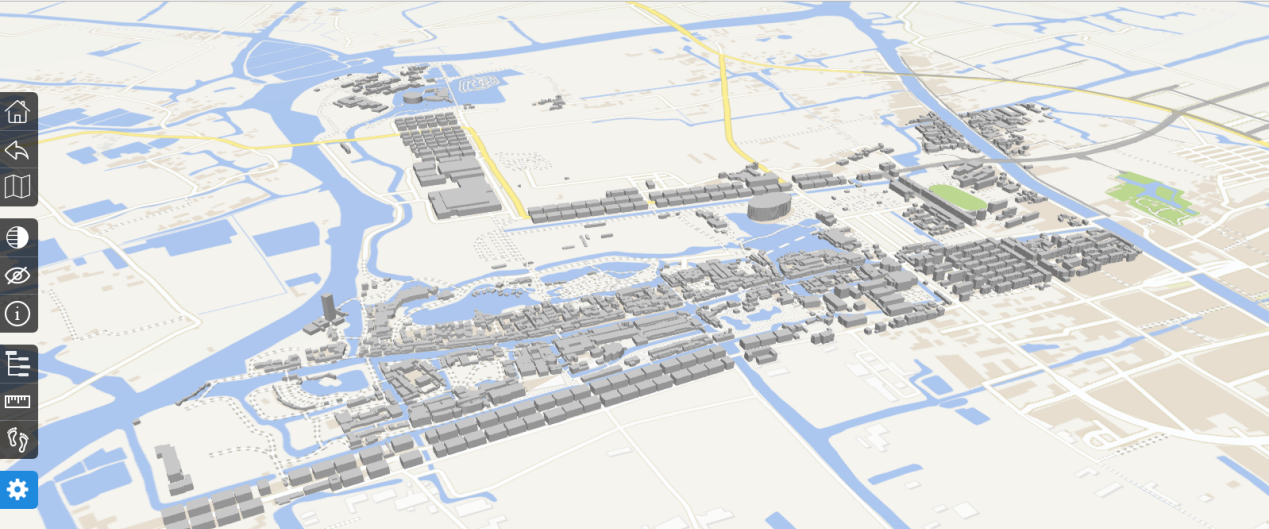

3.BIM+GIS融合
EIM 的 BIM+GIS 融合技術能夠構建智慧城市所需最基礎最核心的城市基礎數據庫，作為城市各類智慧信息接入和承載平臺。EIM 提供多源二、三維 GIS 數據及 BIM 模型的上傳、解析、數據集成、瀏覽交互和管理，通過空間位置將 BIM 精細數據與 GIS 大場景數據無縫集成，實現瀏覽器上室內室外、地上地下一體化的瀏覽和交互。EIM 支持用戶在線一站式的快速組織各類數據，搭建 BIM+GIS 基礎應用。


軟件詳情：EIM數字孿生軟件 | BIM+GIS輕量化引擎

BIM輕量化不僅僅是技術上的優化，更是建筑行業數字化轉型的必經之路。隨著WebGPU、5G等新技術普及，輕量化模型將成為連接BIM與元宇宙、智能建造的核心樞紐。未來的建筑數字化，必將在"輕"與"精"的平衡中實現質的飛躍。
