電氣設計就是根據規范要求，對電源、負荷等級和容量、供配電系統接線圖等系統進行施工圖設計，如果想要加快你的設計工作效率，就需要使用電氣設計軟件來幫助你了，這些軟件可幫助電氣及自動化工程師輕松進行電氣原理圖繪制、修改，材料明細的統計、生成，可自動生成端子表、電纜表、接線表、開閉表及接線圖，提供了豐富設計圖庫及庫管理功能，能夠有效的幫助用戶提高電氣設計效率和質量。

電氣專業設計模塊Bentley Substation軟件 可以快速完成二維原理設計、三維布置設計，并可實現二三維數據的同步，具有接地、防雷系統的設計功能，可以自動生成材料表和計算書，可以 從三維布置設計快速得到二維的平斷面施工圖紙。

特點

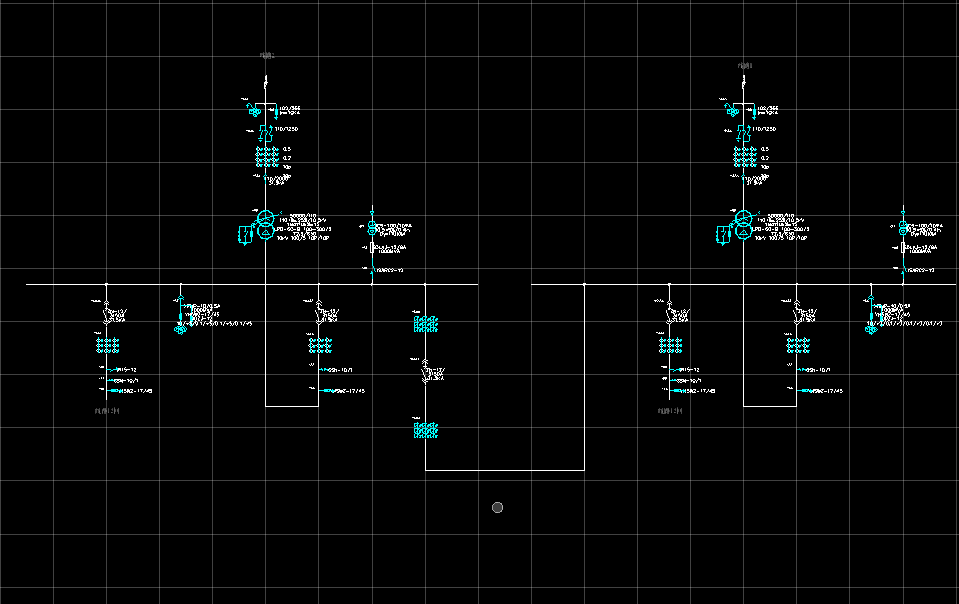

1.電氣設計軟件Bentley Substation快速創建主接線圖

使用主接線模塊，采用典型圖方式快速地創建原理接線圖，典型圖庫可以隨時進行擴充，也可以按照不同電壓等級下的進出線回路分別進行設計。設計的信息自動保存在項目數據庫中。

· 創建三維變電站布置圖

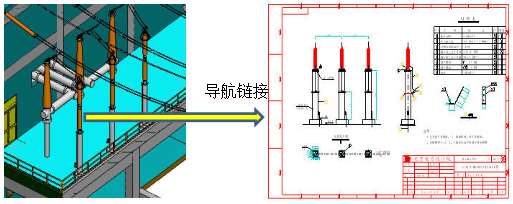

在進行三維設備布置時，設備布置模塊自動從項目數據庫中獲取設備清單，以列表形式顯示，方便工程師進行選取。二維原理圖的設備參數和三維布置圖的參數可以實時共享，并可以相互導航。若二維原理圖發生更改，通過刷新數據庫信息，三維布置圖可以自動進行更改。

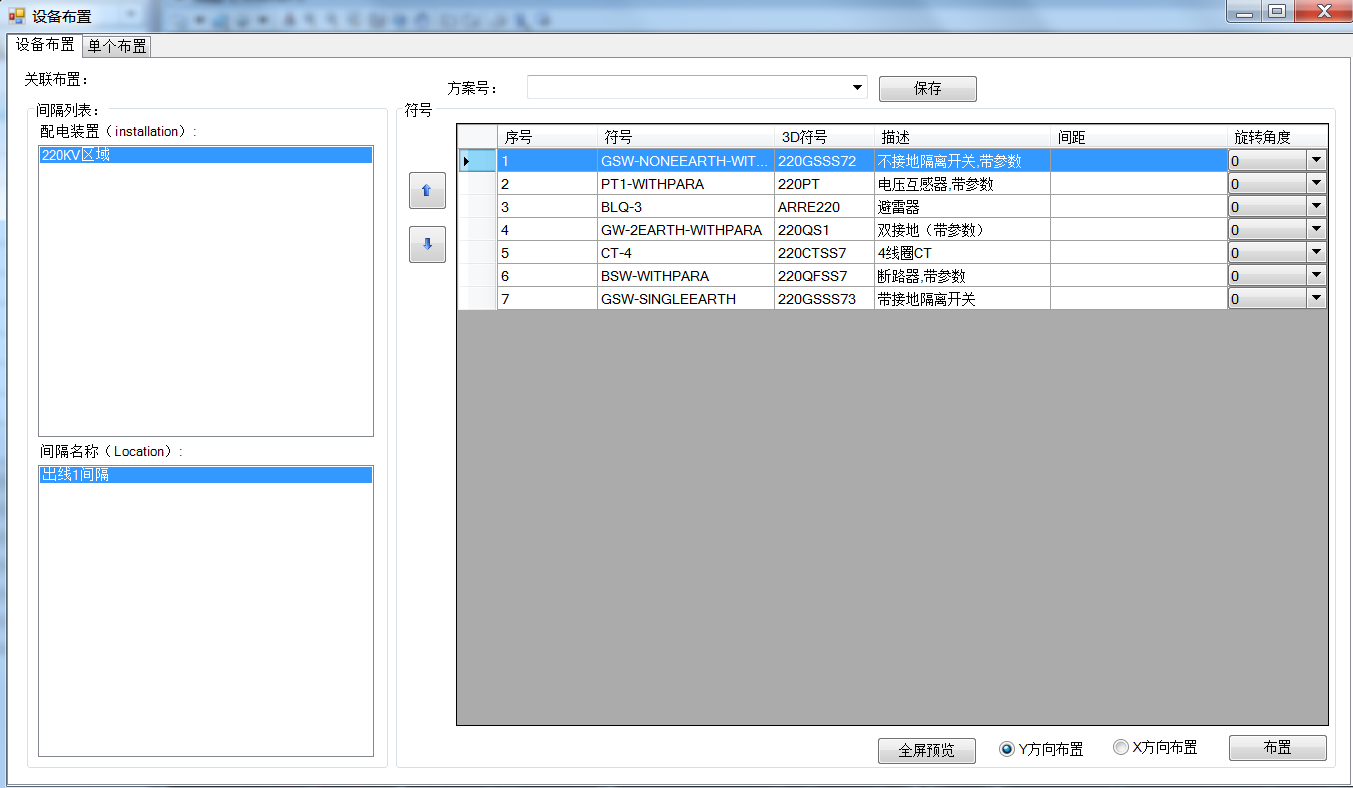

Substation電氣設計軟件二維原理設計產生 的設備列表

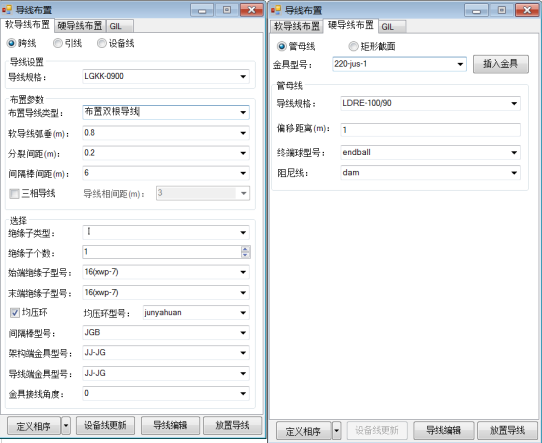

2.電氣設計軟件Bentley Substation中使用三維導線設計模塊 完成導線設計

使用三維導線設計模塊，方便地進行三維軟導線和硬導線（母排）設計。導線的選型從型號庫中讀取，導線庫可以隨時進行擴充。在設計導線過程中，可以進行絕緣子和金具的選擇，從而快速高效地完成設計。導線設計完成后，通過報表生成器，可以自動統計導線、絕緣子和金具的數量，生成材料表。

使用導線拉力計算模塊進行導線及架構受力分析，生成導線安裝報表，指導施工。

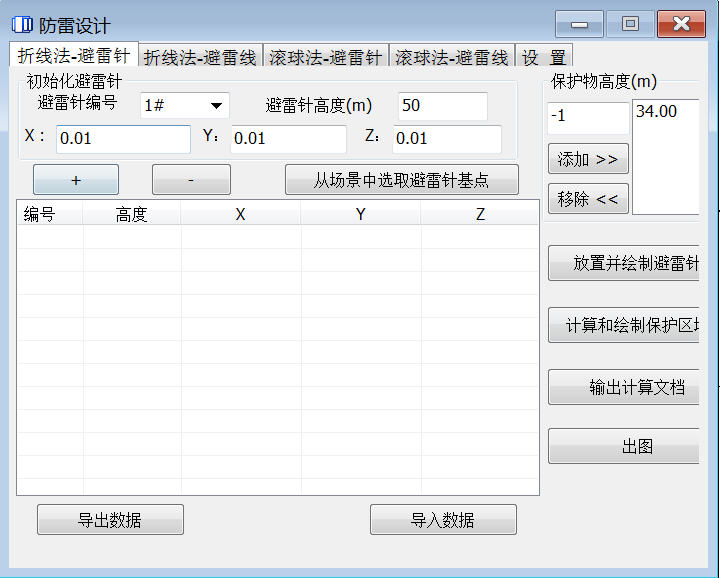

3.電氣設計軟件Bentley Substation-防雷系統設計

可使用折線法和滾球法完成避雷針及避雷線的聯合保護計算，可生成防雷保護范圍圖和計算書，可在三維的界面上方便的查看設計成果。

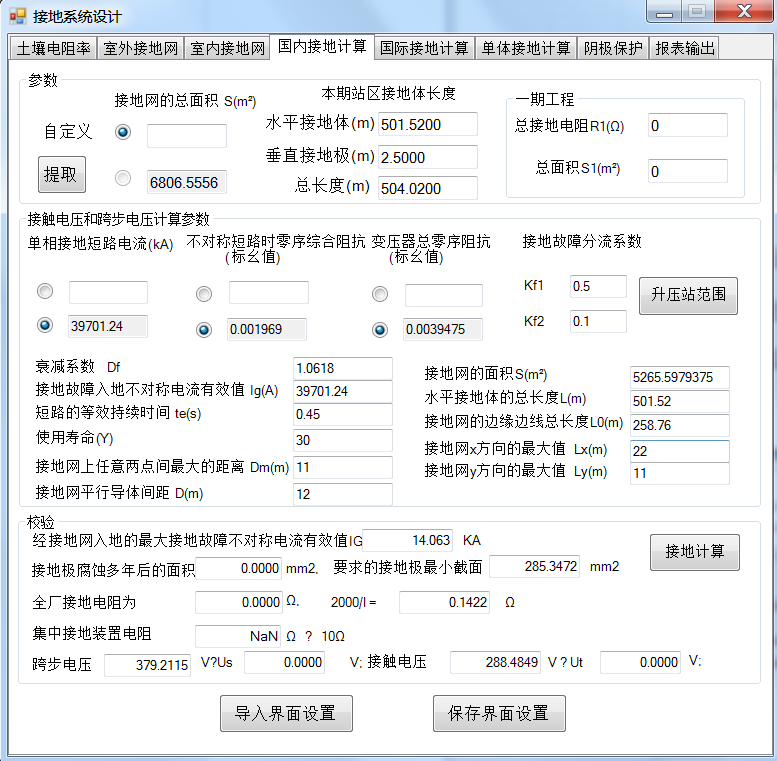

4. Substation電氣設計軟件-接地系統設計

接地系統設計模塊可以快速方便的完成接地網、接地線、接地井、集中接地裝置的布置；可以完成電力部標準的接地電阻、跨步電壓、接觸電壓的計算；生成接地材料表；可以自動生成三維接地布置圖，與其他專業進行碰撞檢查的校驗。

5.電氣設計軟件Bentley Substation-斷面圖設計模塊

可以快速的獲得間隔的平、斷面圖；可以批量的對設備進行標注；可以自動生成材料表；可以快速完成設備定位尺寸標注、標高標注及安全凈距標注，快速的完成間隔平斷面圖圖紙?jiān)O(shè)計。

6.電氣設計軟件Bentley Substation-典型設計模塊

Bentley變電站解決方案是以數據庫為核心驅動的軟件系統，在該系統上可以方便的實現典型設計模式，基于典型項目庫中的初設（施工圖）深度的標準方案，在簡捷的操作界面上快速完成設備參數及接線的修改，執行“刷 新”操作后就可以實現所有關聯圖紙的自動刷新，包括三維布置圖、間隔斷

面圖、設備安裝圖、材料表等，進而完成新項目的合計。

7.電氣設計軟件Bentley Substation-常規變電站二次設計

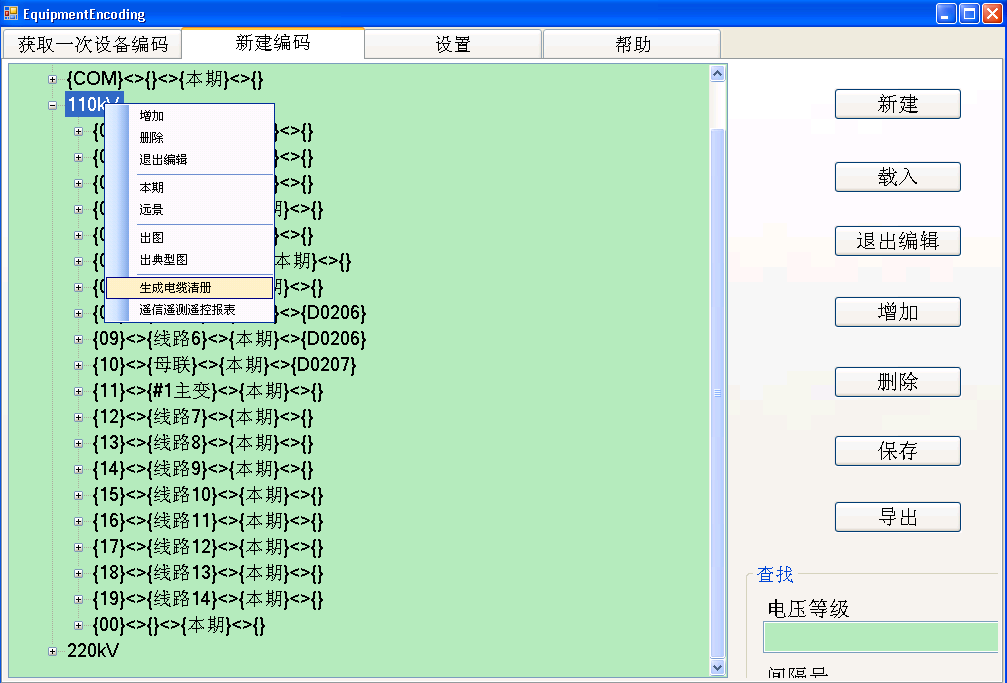

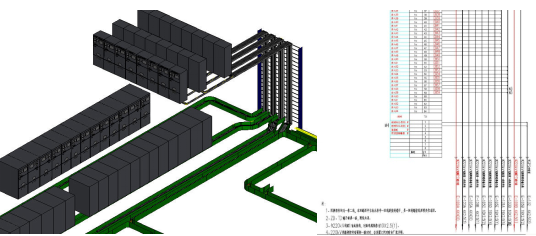

該模塊基于二次原理接線圖（控制、保護、信號），可生成端子箱接線圖、原始電纜清冊、“三遙”信息表；軟件可自動生成整站的原始電纜清冊，該清冊可導入電纜敷設模塊中完成整站的電纜敷設計算，生成電纜清冊（包含長度及所經路徑），指導施工。

8.電氣設計軟件Bentley Substation-站用 電設計

站用設計模塊可以讀取Excel格式的站用負荷表，進行負荷統計，依據標準設備選型表可完成設備選型，依據出圖模板可自動生成接線圖及電纜清冊。
