光伏數字化解決方案：二三維一體化設計施工

2023/10/26

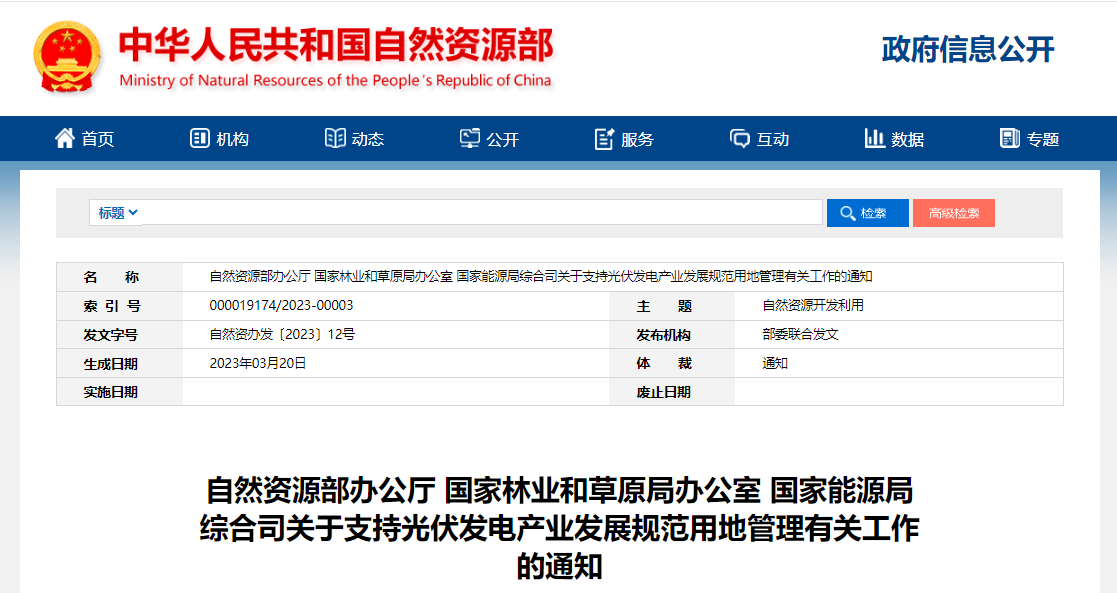

2023年3月28日，自然資源部、國家林業和草原局辦公室、國家能源局綜合司聯合發布了《關于支持光伏發電產業發展規范用地管理有關工作的通知》。該通知提出，要鼓勵利用未利用地和存量建設用地發展光伏發電產業。在嚴格保護生態的前提下，鼓勵在沙漠、戈壁、荒漠等區域選址建設大型光伏基地；對于油田、氣田以及難以復墾或修復的采煤沉陷區，推動其中的非耕地區域規劃建設光伏基地。光伏發電項目用地實行分類管理，光伏方陣用地不得占用耕地。當涉及使用林地時，須采用林光互補模式。

光伏新聞

近年來，隨著城市土地資源和傳統能源的緊缺，清潔能源逐漸受到大眾的關注，其中，太陽能作為可再生能源之一是國家大力提倡的清潔能源。在山地較多、太陽能資源較為豐富的南方地區，山地光伏項目獲得了較大的發展機遇。

山地光伏項目通常選址在未開發利用或可利用價值較低的荒山荒坡。這些荒山荒坡具有地形起伏、局部坡度較大、地質多為碎石或凸起連片巖石的地形地貌特點。

在如此復雜山地地形情況下建設光伏發電工程面臨諸多不利因素。山地地表起伏不平，朝向各異，可利用面積較為不規則，且林木覆蓋率較高。為避免大規模土地平整導致工程建設成本提高、原有地形地貌遭到破壞，山地光伏應在有限土地平整的基礎上依照地形地勢布置光伏面板，并分析每一塊光伏面板的最佳角度以保證其發電量最多，這在現實項目中是一項頗具挑戰的任務。

光伏數字化解決方案

在光伏項目中，為應對復雜山地設計困難，需要融入BIM技術進行三維數字化設計。我們利用無人機、數字測量技術獲取光伏項目前期勘察資料，再利用光伏數字化解決方案（光伏電站設計軟件 SolarStation），解決復雜山地光伏電站、大型地面光伏電站、工商業屋頂光伏電站、縣域光伏電站等發電站的二三維一體化光伏電站設計和施工難題。

solarstation光伏電站設計軟件-文章縮略圖



光伏數字化解決方案的優勢如下：

·場景識別與分析

支持識別ContextCapture航飛的實景模型，進行山地或者平地的新建項目或者改擴建項目。

·陰影計算與分析

支持設置全年任何的時間段或者時間點進行陰影計算和陰影模擬，同時支持輸入經緯度信息用以確定項目的準確定位，以便更精確地進行陰影模擬。陰影計算包括支架間的陰影計算及模擬，建筑物之間的陰影計算及模擬。

SolarStation地形陰影分析

·多種設計方案優化比選

通過對比不同組件功率下、采用不同的組件串聯數量和逆變器類型，根據計算的容配比，對比多種方案下的發電量和工程量，以指導設計人員完成光伏電站的優化設計。

·三維電纜敷設

光伏場區電纜數量繁多，而且要隨地形布置，對三維設計精確度提出了更高的要求。在項目設計階段進行電纜的精準建模，施工建造階段就可減少誤差，提高成本控制能力。

·最優容配比計算

容配比計算方案通過控制組件的串聯數量、并搭配不同的組件和逆變器型號，針對不同超配系數進行布置設計優化，綜合發電量、度電成本等因素計算出最優超配比。同時可以依據直流側和交流測計算容配比進行優化設計。

·升壓站數字化設計

設計內容包括：變壓器、電器柜、避雷器等設備；房屋、構架、桿塔、避雷針、電纜溝等構筑物。三維數字化模型具備關聯性、唯一性、溯源性等特征，三維數字化成果包含大量基礎信息，適合從規劃設計到建設運行各階段的管理要求。

軟件詳情：SolarStation光伏電站設計

SolarStation光伏陣列自動排布

除了在山地光伏的廣泛應用外，近年來光伏在各種場景中也取得了廣泛的運用，如建筑、農業、漁業、公共設施、景觀建筑等。這些光伏+復合應用方案一方面使得光伏建設項目在提供清潔能源的同時能夠兼顧經濟發展和生態保護；另一方面，這種空間高效集約利用的模式也有助于新能源開發項目獲得所需的建設土地資源。

通過光伏數字化解決方案，我們可以利用數字化勘察、設計和施工來提高我國光伏項目以及各種光伏+項目的整體設計和施工質量，從而推動我國光伏行業的快速、高質量發展。
〈 〉
