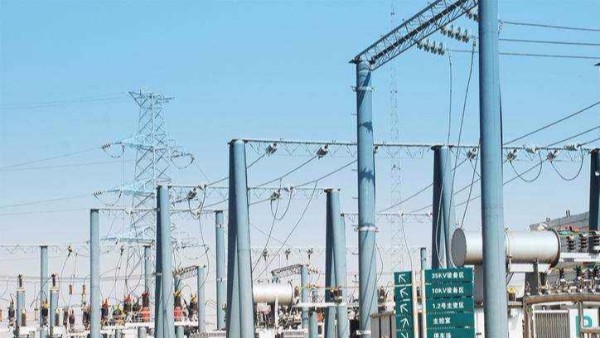

輸變電工程三維設計 標準化體系是為支撐輸變電工程三維設計、移交，以及規劃、基建、運行、檢修等全壽命周期活動，所制定和遵守的一系列可重復使用的規范、導則或特性文件,是輸變電工程三維設計的基礎保障。

在傳統三維設計標準基礎上，輸變電工程三維設計技術標準增加基礎標準和一系列的技術標準等。其主要作用在于協調技術和應用之間的關系，保證信息的共享和交換，實現三維設計的專業間協同和輸變電工程信息的全壽命周期管理等。輸變電工程三維設計標準化體系主要包括基礎標準、技術標準、支撐標準。

1. 基礎通用標準

本類標準規定了三維設計技術的名詞術語、代碼符號、數據表達、三維設計的總體原則和通用要求等。

2. 技術標準

( 1 )輸變電工程三維設計數據規約

本類標準規定輸變電工程三維設計模型文件格式、模型架構、編碼規則存儲結構、交互規則等技術要求。實現不同三維設計軟件下的工程全壽命周期數據共享。

( 2 )輸變電工程三維設計建模與制圖

本類標準應規定輸變電工程三維設計中物理模型和制圖的范圍、方法、深度、屬性及配色原則等，用于指導輸變電工程三維設計，滿足輸變電工程三維設計成果在工程全壽命周期應用的需要。

( 3 )輸變電工程三維設計技術規范

本類標準規定了電網輸變電工程不同階段不同專業的三維設計范圍、設計深度等要求，實現信息共享和多專業協同設計，實現對工程全生命周期管理的支持，并為智能電網提供數據基礎。

( 4 )輸變電工程三維設計成果移交

本類標準規定了輸變電工程三維設計成果移交內容、移交成果組織形式、數據命名?明確了三維設計成果移交流程、數據檢測方式方法。指導并積極推進三維設計成果在電網建設及運維檢修中的應用。

( 5 )三維設計管理

本類標準規定了輸變電工程三維設計管理、設計和評審深度規定、工程物資管理、供應鏈管理、設計評審管理、全壽命周期管理等內容。指導并積極推進三維設計管理水平提升。

3. 支撐標準

本類標準規定了輸變電工程三維設計支撐以及信息技術安全相關標準。用于指導輸變電工程三維設計軟件的開發和應用。

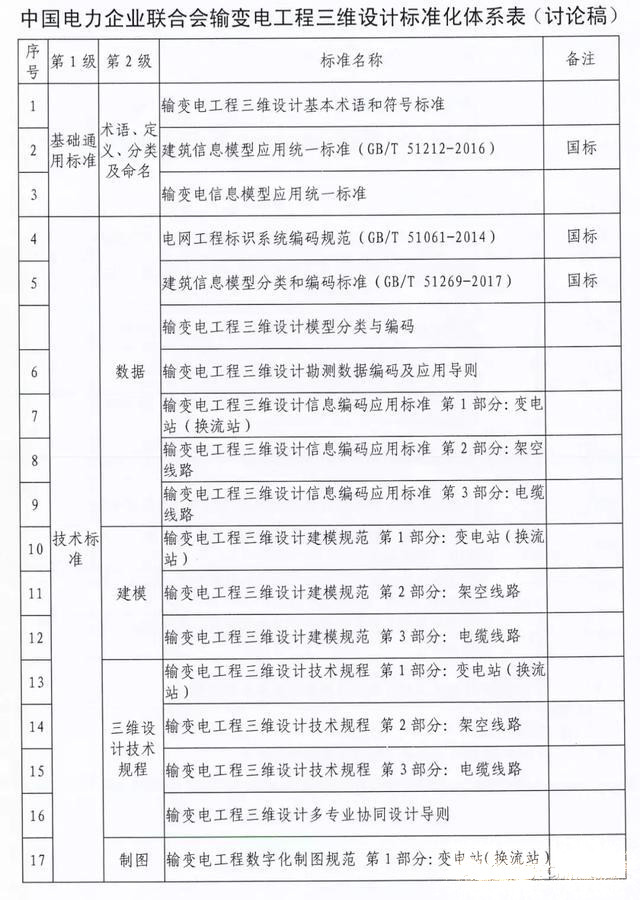

具體規劃制定標準清單如下：
