傾斜攝影和正射影像的區別是什么？
2022/02/21
傾斜攝影和正射影像的區別是什么？在了解兩者有什么區別前，我們先了解下什么是傾斜攝影與正射影像：
傾斜攝影
傾斜攝影技術是國際測繪領域近些年發展起來的一項高新技術，通過在同一飛行平臺上搭載多臺傳感器，同時從一個垂直、四個傾斜等五個不同的角度采集影像，將用戶引入了符合人眼視覺的真實直觀世界。
正射影像
正射影像是具有正射投影性質的遙感影像。原始遙感影像因成像時受傳感器內部狀態變化、外部狀態及地表狀況的影響，均有程度不同的畸變和失真。
通過對遙感影像的糾正處理，在一定程度上限制了因地形起伏引起的投影誤差和傳感器內外部狀態等誤差產生的像點位移，從而形成新的正射影像。
傾斜攝影與正射影像的區別
傾斜攝影與正射影像最主要的區別是，影像采集角度的不同。
正射影像采用像片傾角小于2-3°的攝影方式，從垂直角度拍攝影像，而傾斜攝影則能同時從一個垂直、四個傾斜等五個不同的角度采集影像。
由于影像采集角度的不同，導致了兩者拍攝出來的影像也存在較大的差別。
1.影像獲取信息的不同
正射影像由于拍攝角度的限制，影像邊緣位置只能獲取一部分地物的側面信息，旁向上無重疊區域，受到投影差的影響，導致其無法全面獲取地物被遮擋部位的相關信息。

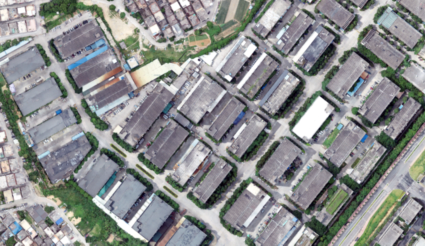

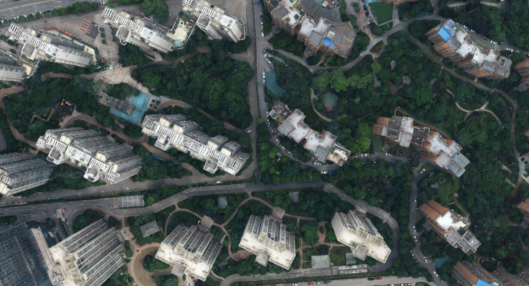

如以下建筑物，在進行正射影像方式拍攝時，只能獲取建筑物頂部和側面的一部分紋理。具體表現為建筑物特別是高層建筑物有時會向道路方向傾斜，遮擋或壓蓋其他地物要素，嚴重影響了影像圖的準確判讀。
相對于正射影像，傾斜影像能讓用戶從多個角度觀察地物，更加真實的反映地物的實際情況，極大的彌補了基于正射影像應用的不足。
2.影像重疊度不同
采用正射影像方式進行拍攝時，航向重疊度最高可以超過75%，旁向重疊度則有效維持在60%。進行傾斜攝影時，航向重疊度和旁向重疊度都要在75%以上。
由此看出，傾斜攝影技術的應用讓航向重疊度有效增加，進而增多了單條航線上的曝光次數，提升了航線數量，使得在相同的拍攝范圍內，相關影像的曝光次數明顯增大。
兩者影像拍攝成果和影像的處理方式的不同，但是在最終應用上存在相同之處。

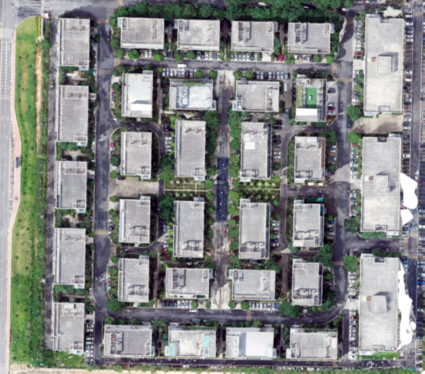

解決正射影像問題的辦法之一，是采用真正射影像測量方式，真正射影像外業測量的要求較高，每次飛行的航帶寬度要很窄，重疊度要高。業內數據處理時，點云要經過嚴密的人工編輯，生成DSM。通過DSM糾正的圖像，建筑物完全垂直向下，無任何遮擋物。
經過糾正的正射影像，可以用于洪水監測、荒漠化監測、土地資源的監測等，也可以與傾斜攝影影像一致，采用ContextCapture進行實景建模。
具體流程：導入數據——計算空三（加控制點）——設置范圍大小——計算模型——產出模型
ContextCapture是一款可由簡單的照片和/或點云自動生成詳細三維實景模型的軟件。
