ARCADIA BIM系統是一個獨立的工具，通過創建一個虛擬的建筑模型(所有的安裝程序)來進行復雜的計算和對建筑設計過程的圖形支持。ARCADIA BIM系統能夠自動識別舊版建筑和更新后建筑的差別，比較文件并識別它們之間的變化，并通過IFC接口與其他軟件數據進行兼容。該系統由一個基本模塊(ArCADIA LT或ArCADIA/PLUS或ArCADIA AC)和行業特定模塊組成。

1. 簡介

ArCADia-POWER NETWORKS是基于建筑信息建模（BIM）理念的ArCADia BIM系統行業特定模塊。

ArCADia-POWER NETWORKS允許創建與外部低壓電力網絡設計相關的專業文檔。該程序可以在空間開發平面圖中實現外部電力網絡面向?qū)ο髣?chuàng)建圖形，或者準備用于顯示從低壓變壓器到建筑物中配電盤的電網用戶圖。

2. 程序特點

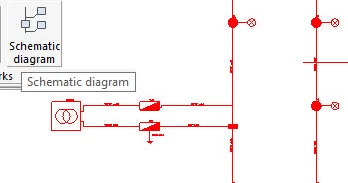

·生成從電源到最終對象網絡的結構圖。該功能可用于快速生成擬議網絡結構圖圖形，這對于設計文檔來說是必需的。該圖表包含所提出的網絡拓撲。

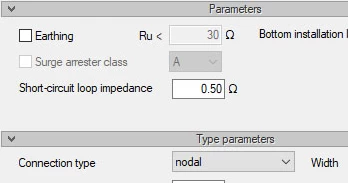

·通過引入“電纜連接器”結構的短路回路占空比和阻抗因素來改進技術計算，從而實現從電纜連接器到配電板內部電源線的短路計算建設以及設計網絡每部分負載能力的計算。

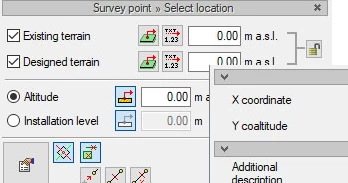

·在空間發展計劃中創建調查坐標。一旦測量點被標記，用戶就可以在RTF文件中生成關于X和Y坐標的報告。當設計人員必須將所計劃的網絡轉折點調查坐標提交給設計文檔審批小組時，該功能非常有用。

·電纜接頭盒

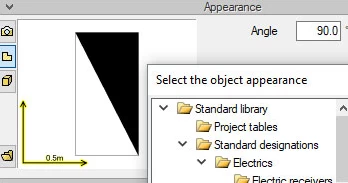

·將符號視圖替換為特定對象并為設計對象創建用戶符號。

·豐富的對象庫和用戶創可建自己的項目。

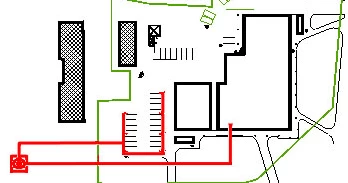

·該程序允許在空間開發平面中為外部電力網絡面向的對象創建圖形，準備展示從低壓變壓器到建筑物配電盤電力網絡的用戶圖。

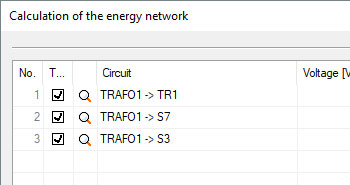

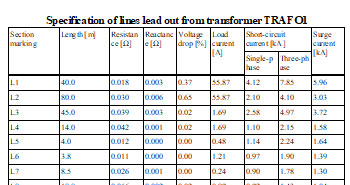

·可執行網絡的所有基本計算。

·生成專業技術文件和進一步處理時在設計中使用的材料列表。

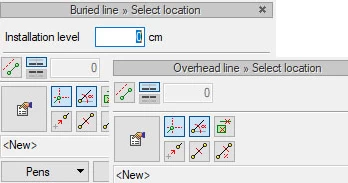

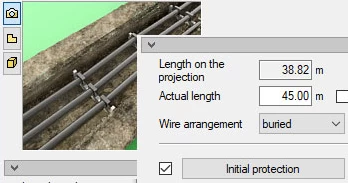

·電纜和架空電力網絡設計。

·快速有效地準備與建筑設施電力連接的設計以及外部照明系統的設計，例如，街道，道路，停車場等照明。

·對于每個計劃的電力線，用戶可以使用保護裝置庫或創建自己的對象來選擇短路保護裝置和應對過載現象。

·程序要求：

為順利運行，所有行業特定的模塊均需要許可證：

ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。

如果行業特定模塊作為AutoCAD的覆蓋層安裝，則需要ArCADia AC模塊。

3.系統要求

奔騰級電腦（Intel Core i5推薦）

最低4GB RAM（推薦8 GB）

約3 GB的可用硬盤空間，用于安裝

與DirectX 9.0兼容的顯卡（推薦使用1GB RAM卡）

操作系統：Windows 10或Windows 8.1或Windows 7
