艾三維PNL構件庫管理軟件 | 1100+地下管網標準化節點

艾三維PNL構件庫管理軟件是一款基于CNCCBIM OpenRoads平臺的地下公共設施模塊開發的本土化地下管網設計工具。該軟件能夠?qū)鴥?nèi)本地化的市政管道工程及附屬設施圖集的節點直接導入到CNCCBIM OpenRoads軟件的地下管網庫中，使用戶能夠方便快捷地調用這些節點，從而極大地提高地下管網項目的工作效率。

產品簡介

軟件研發背景

CNCCBIM OpenRoads 是Bentley軟件中針對市政專業的道路工程BIM設計軟件，但是，其地下公共設施模塊中的特征定義庫只包含非標準的部分節點井，缺乏國內本地化市政管道工程及附屬設施的圖集庫。因此，在使用CNCCBIM OpenRoads解決地下公共設施問題時，用戶需要手動創建相關的節點井，并將其導入庫中進行使用，這給用戶帶來了較大的不便。為了解決這個問題，我們艾三維技術研發了艾三維PNL構件庫管理軟件。

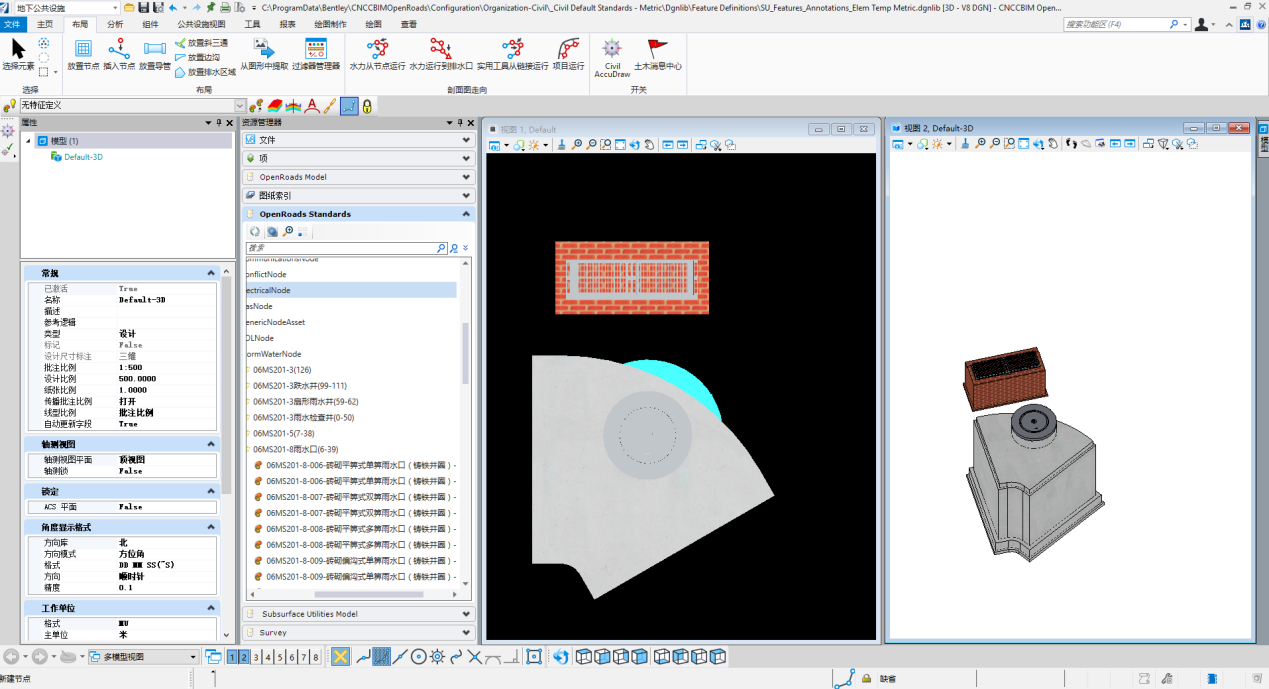

PNL1

軟件介紹

艾三維PNL構件庫管理軟件是一款基于CNCCBIM OpenRoads平臺的地下公共設施模塊開發的本土化地下管網設計工具。

該軟件能夠?qū)鴥?nèi)本地化的市政管道工程及附屬設施圖集的節點直接導入到CNCCBIM OpenRoads軟件的地下管網庫中，使用戶能夠方便快捷地調用這些節點，從而極大地提高地下管網項目的工作效率。

軟件優勢

1.直接調用國內本地化的市政管道工程及附屬設施圖集的節點，提高設計效率；

2. 軟件包含雨水、污水、給水、電力、通信等共計1100余種市政管道工程及附屬設施圖集的標準化節點，使用方便快捷；

3.CNCCBIM OpenRoads用戶不需要重新培訓，極大的節省企業對于BIM資源的投入，且軟件支持CNCCBIM OpenRoads的各個版本。

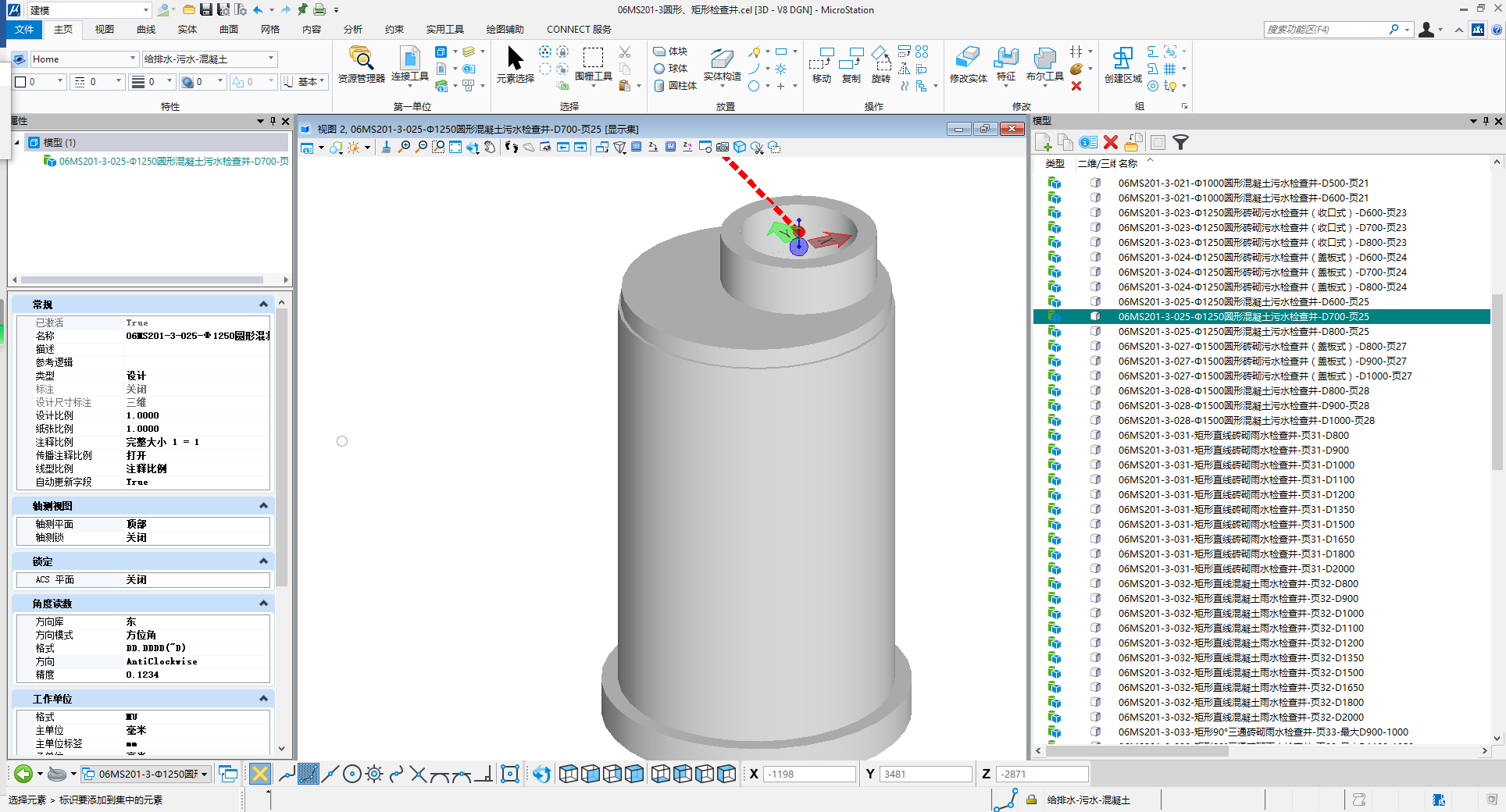

PNL2

軟件圖集

構件庫中的圖集主要包含如下：

1.《通信管道人孔和手孔圖集》YD 5178-2009

2. 05X101-2地下通信線纜敷設

3. 06MS201市政排水管道工程及附屬設施（全圖集包含1-9 9個圖集）

4. 07MS101市政給水管道工程及附屬設施（全圖集包含1-5 5個圖集）

5. 07SD101-8電力電纜井圖集

6. 12D101-5 電纜敷設

7. GB_T19472.1-2004埋地用聚乙烯(PE)結構壁管道系統第一部分聚乙烯雙壁波紋管管材

8.GBT 11836-2009 混凝土和鋼筋混凝土排水管

其他圖集在持續更新中……

PNL-圖集

軟件功能

1. 通過鴻業軟件導出的設計數據表，可以一鍵生成地下管網三維模型。

設計師使用鴻業等軟件生成平面圖后，導出管網井坐標、高程、井型號、管型號等數據。使用SUE軟件，可以一鍵生成地下管網三維模型，直接調整井高程、型號、位置等數據，同時可以反向?qū)С鼍鴺?biāo)、高程、井型號、管型號、管長度等工程信息。

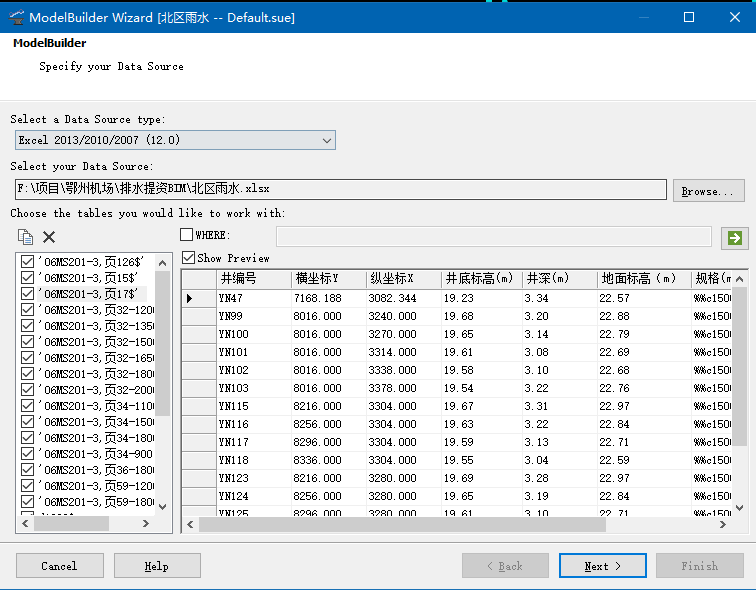

PNL-導出數據表

2. 碰撞檢查，優化設計成果

設計師經過三維建模后，使用碰撞檢查功能，實時發現管網碰撞點，優化設計成果，導出設計數據指導施工。

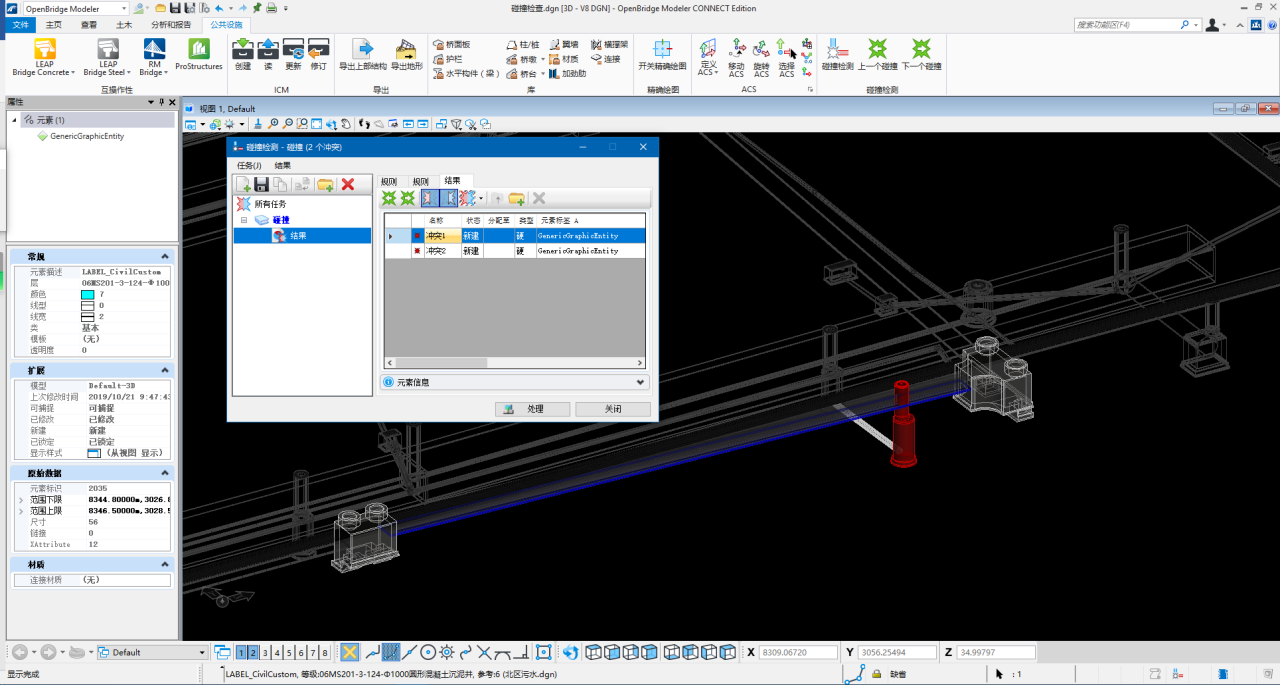

PNL-碰撞檢查
