Planbar 是建筑工業化設計高品質的綜合解決方案，包含建筑、工程、預制等模塊，為自動化設計預制建筑和細化預制構件提供良好的幫助，其應用范圍涵蓋簡單標準化、復雜專業化等預制件設計，并且快速、高效、零失誤。



軟件包含以下9大特點：

1.高效性：2D/3D同平臺工作，向導、智能構件快速建模，一鍵批量出圖；

2.標準化：自定義出圖標準，建模標準，統一公司標準；



3.多樣化：統計報告類型多樣，存儲格式多樣；

4.安全性：分權限管理項目，實時自動保存；

5.實時性：模型與圖紙實時聯動，實時更新項目狀態；

6.穩定性：提供9999個制圖文件，9999張平面布局圖，穩定高效處理大項目數據和圖紙；



7.一體化：預制構件全流程，一體化設計；

8.自動化：提供全球范圍內絕大多數自動化流水線生產數據，鋼筋加工設備生產數據；

9.開放性：支持40種以上的數據交換形式，開放數據接口，支持二次開發。

軟件功能

·二維/三維同平臺工作

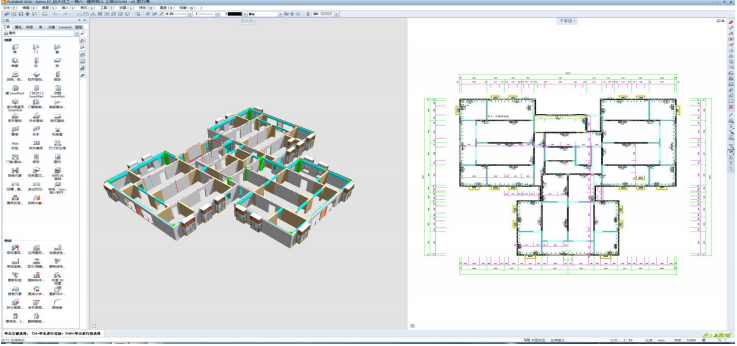

Planbar同時含有2D和3D相關模塊，采用2D工作方式創建3D模型，在同一平臺中實現2D信息和3D模型的創建和修改，實現了真正的BIM工作方式。



·快速、規范、精準創建三維模型

應用Planbar“向導”功能，管理員將墻、柱、梁、窗、門等構件保存為“向導構件”，規范和統一公司/項目建模標準。設計人員右鍵雙擊“向導構件”即可快速組裝創建三維模型，因“向導構件”的參數和屬性均為智能調用的，無需重新設置和計算，從而實現高效、規范、精準創建三維模型。



·高效、智能深化設計

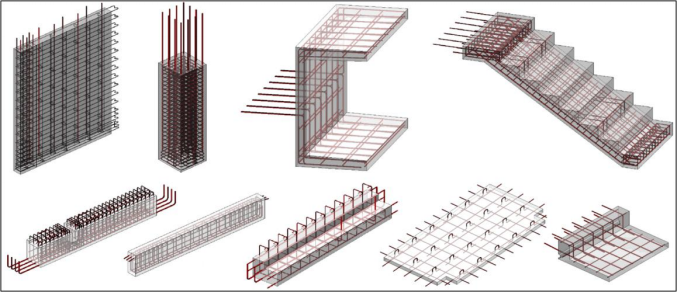

高效創建3D鋼筋模型：Planbar不僅提供豐富的鋼筋形狀庫以供用戶自由調用，而且還支持用戶通過自定義參數，實現任意鋼筋形狀的創建。此外，Planbar中提供的多樣化布筋方法，可高效布置各類復雜構件，提高工作效率。



編制各類智能構件：應用Planbar PythonPart功能，用戶可自定義編制各類智能構件（墻、梁、板、柱……）以便高效、智能生成輪廓、鋼筋、預埋件等等，實現參數化、智能化深化設計。



·規范公司/項目出圖標準，一鍵出圖

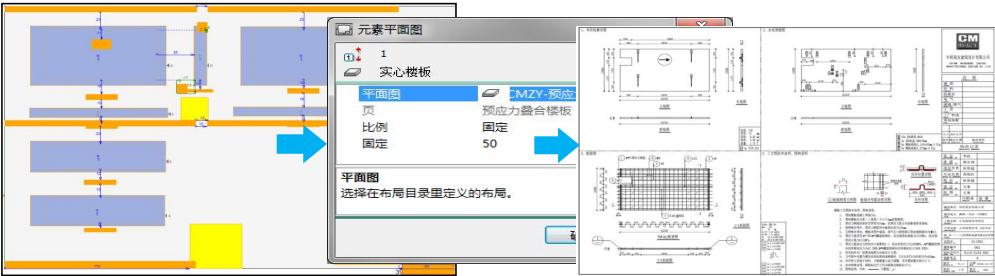

管理員使用Planbar布局目錄功能自定義公司/項目出圖標準，包括模板圖、生產圖、預埋件圖、鋼筋圖、統計表格等等。因管理員定義好后，使用者只需選擇對應的出圖布局，一鍵點擊即可批量出圖，既使用便捷又保證了所有參與者使用標準一致。



·批量生成物料清單

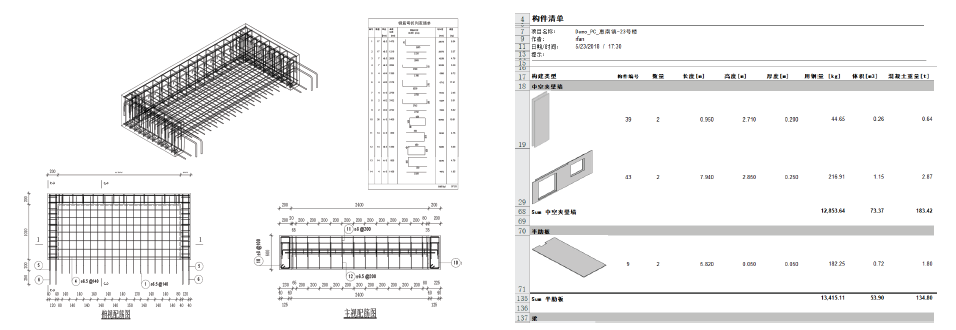

Planbar的列表發生器、報告、圖例三項功能，用戶只需一鍵點擊，即可分別以不同的格式快速創建所需的物料清單，如：構件清單、單個構件物料清單、工廠鋼筋加工下料單等等。用戶可自定義物料清單模板。



·圖紙與模型實時聯動，保證信息一致

Planbar圖模聯動功能保證了模型、圖紙、數據信息的實時關聯：實現模型的更改，與模型相關聯的二維圖紙、數據信息（如，構件屬性：鋼筋型號及數量、混凝土標號等）自動關聯更改，無需重復改動，提高工作效率，保證模型、圖紙、數據信息的一致性。

·穩定高效處理大項目數據和圖紙

項目分級處理：Planbar支持用戶自定義項目的樹形結構，便捷、高效管理項目；提供9999個制圖文件，9999張平面布局圖，將項目分解為N多個小部分，保證穩定高效處理大項目數據和圖紙。

模型輕量化處理：Planbar模型輕量化技術，保證模型流暢性地同時展示更多的模型。



·預制構件全流程，一體化設計

自動生成構件名：Planbar支持用戶自定義構件名稱，常用命名規則——項目名稱+樓棟+樓層+構件類型+自動生成編號（如：NEM住宅23號樓8層ED001）；

一鍵轉換預制構件：通過Planbar“墻體構件設計”命令，一鍵點擊將建筑墻轉換成預制墻。

參數化拆分：planbar支持參數化自動拆分和手動拆分；

參數化配筋：一鍵參數化配筋，少量手動添加附加鋼筋（注：智能構件不需要手動添加）；

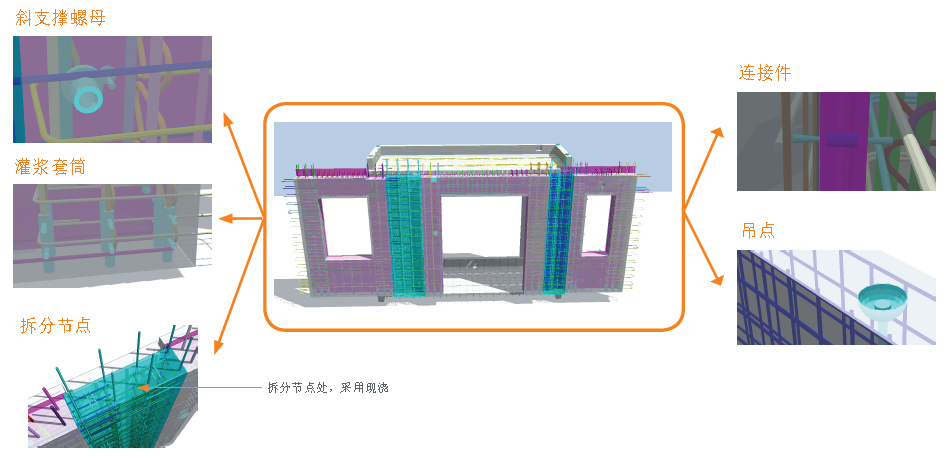

自動放置預埋件：吊點、斜支撐螺母、連接件、灌漿套筒等。



·推動建筑工業自動化

提供自動化生產設備數據：目前Planbar所提供的生產數據，可與全球范圍內絕大多數自動化流水線進行無縫對接。例如：將生產數據以Unitechnik和PXML等格式導出后傳遞到中控系統，實現工廠流水線的高效運轉。

提供鋼筋加工設備數據：Planbar可為鋼筋加工設備提供需要的生產數據，包括鋼筋彎折機需要的BVBS數據；鋼筋網片焊接機需要的MSA數據（MSA數據甚至支持彎折的鋼筋網片的加工生產）。

·開放數據接口，推動信息共享化

提供ERP系統數據：Planbar中的模型信息能夠以XML數據格式導出，通過對XML數據解析，ERP系統能夠輕松的提取混凝土、鋼筋、預埋件的物料信息，如：物料名稱、編碼、數量、單位等等。

提供5D管理平臺數據：Planbar提供相關數據，便于實現項目的5D管理。

支持40種以上的數據交換：Planbar可以便捷導出用戶需要的任意格式的數據信息，如：DXF、DWG、PDF、 IFC、SKP、C4D、DGN、3DS、3DM、UNI、PXML等。

支持IFC4 Precast：軟件，中控，設備，平臺等相關公司共同參與制定的，針對于混凝土預制件的標準數據接口。

支持二次開發：Planbar提供程序二次開發包，方便用戶根據自己的業務需求進行二次開放。



軟件應用

應用項目：雄安新區京雄城際鐵路五標段、七標段。

應用內容：應用PLANBAR軟件進行鋼筋三維建模，利用PLANBAR軟件自動導出的三維鋼筋加工數據直接導入智能設備指導鋼筋智能化加工。



PLANBAR軟件指導鋼筋智能化加工：

1、應用PLANBAR軟件京雄鋼筋工程BIM模型創建

1）創建橋梁構件BIM模型

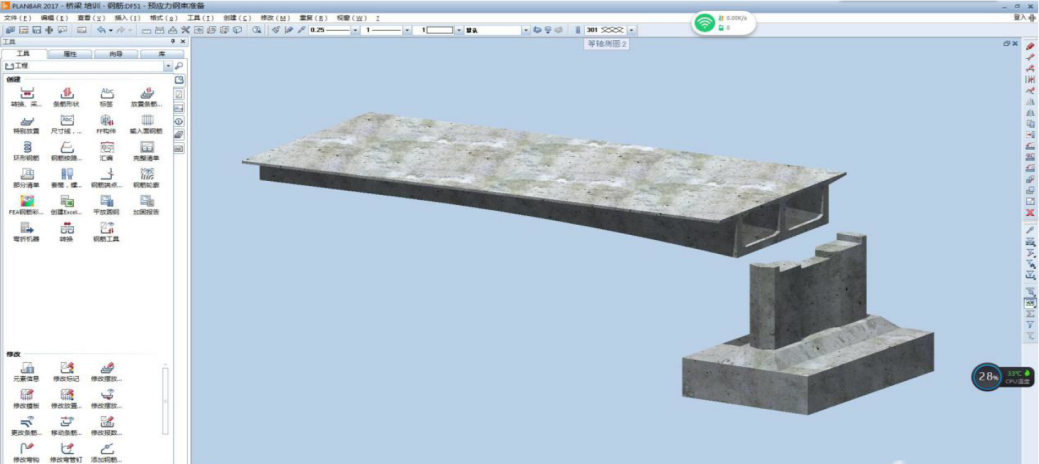

根據施工設計圖紙，對橋梁進行“切塊”，劃分預制梁單體，并為每個預制構件賦予屬性編號，以便后續生產、施工階段的構件管理。在PLANBAR軟件中對不同部位的構件進行分別建模。



2）創建高精度三維鋼筋BIM模型

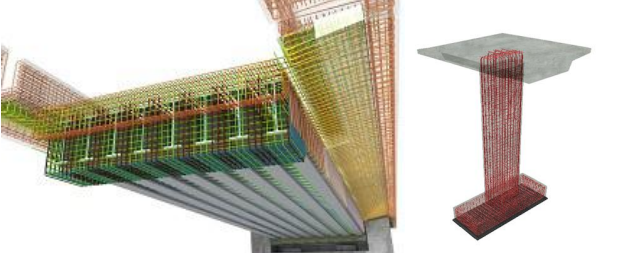

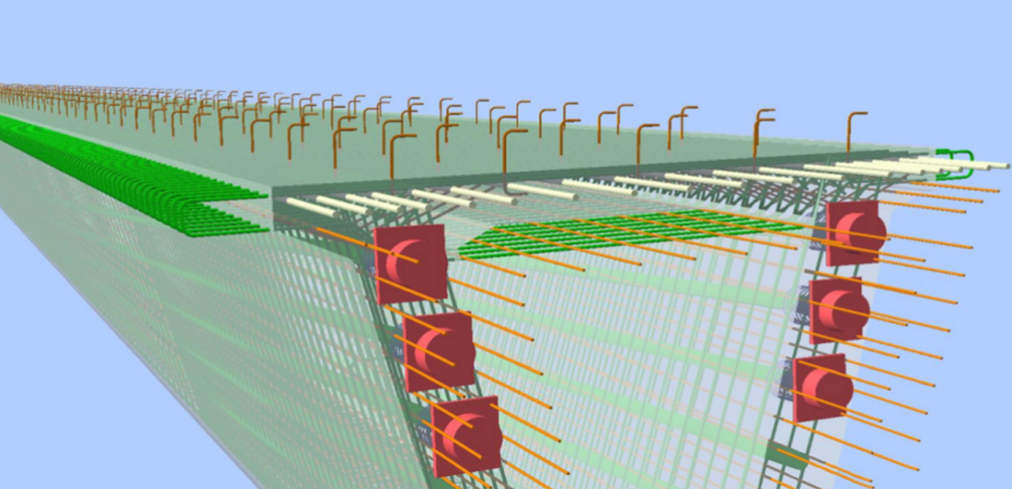

Planbar軟件具備強大的鋼筋建模功能，它可以通過直接畫3D線轉化為鋼筋，也可以按路徑、延曲面批量布置鋼筋。

鋼筋的彎鉤、保護層等設置均有符合國標規范的選項，建模效率高，模型精確度到毫米級，符合鋼筋施工下料精度要求。



3）檢查和修正

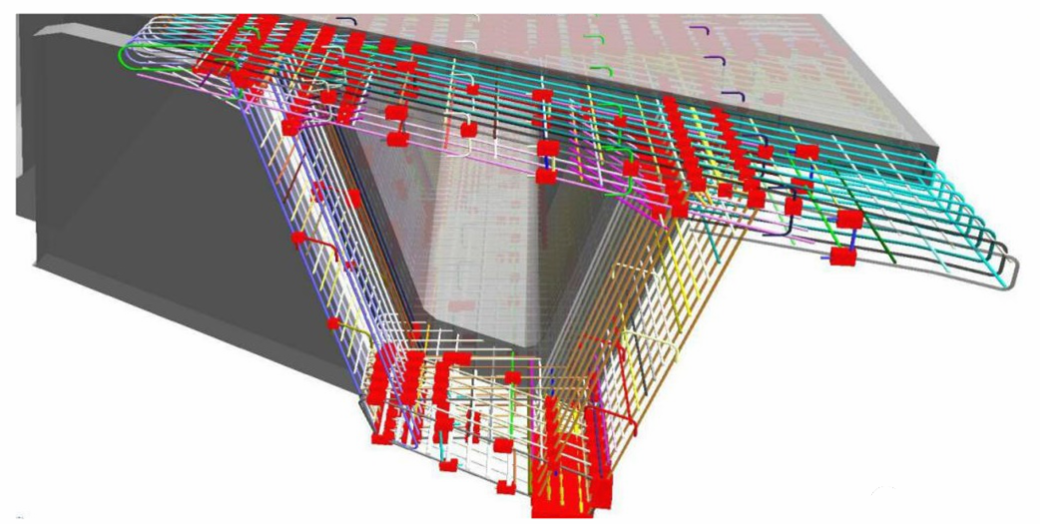

模型建立完畢后，應用Planbar的碰撞檢查功能對鋼筋和鋼筋，鋼筋和預埋件之間進行碰撞檢查，快速發現設計中存在的不合理問題并及時解決，將錯誤降到最低，最大限度地避免項目返工的風險。



4）從BIM模型輸出鋼筋屬性清單

在Planbar軟件中，可為每個鋼筋構件分配唯一的屬性編碼。

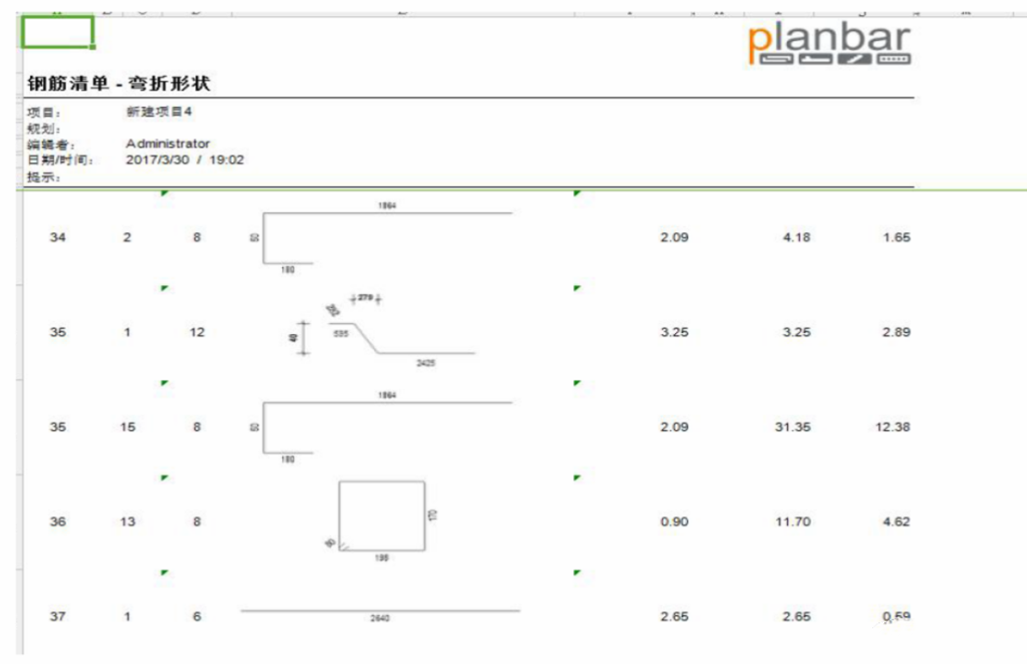

軟件可自定義輸出鋼筋構件屬性清單，包含鋼筋構件的形狀、尺寸、數量、重量、位置等屬性信息。

這些信息可以用來直接和施工設計圖紙進行比對，用以查找工程量是否存在錯誤。并且Planbar軟件中的三維模型具有非常好的可視性，是否存在設計錯誤一目了然，有效地避免了以為設計錯誤而導致的施工返工。



2.輸出BVBS格式文件

Planbar在建模完成后可按選擇范圍直接從Planbar軟件輸出BVBS鋼筋彎折數據文件，只需要簡單的通信協議，即可實現BIM數據向智能鋼筋加工設備的傳遞，由BIM數據精準指導鋼筋自動化生產，提高鋼筋加工效率。一改傳統的手動錄入數據和尺量原料加工。



3.基于PLANBAR軟件加工數據的智能鋼筋加工設備自動加工

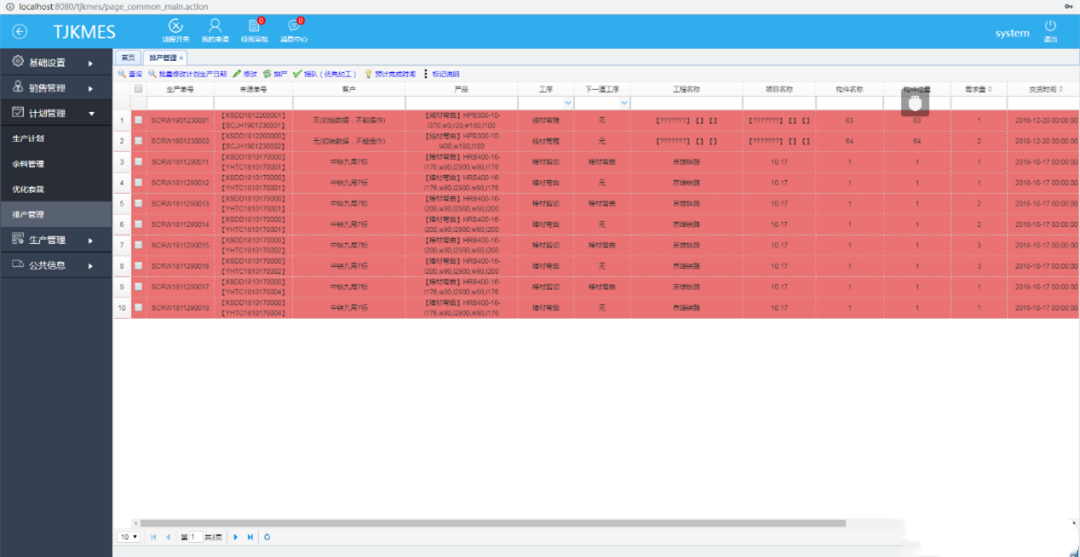

將BVBS數據文件通過接口或者文件傳輸?shù)男问桨l(fā)送到智能鋼筋設備的MES管理系統中，接口程序將會自動解析出工程名稱、使用部位、加工數量以及鋼筋加工的邊長、角度等參數信息并在后臺完成格式轉換及繪圖工作，最終實現鋼筋智能信息化加工。
