ARCADIA BIM系統是一個獨立的工具，通過創建一個虛擬的建筑模型(所有的安裝程序)來進行復雜的計算和對建筑設計過程的圖形支持。ARCADIA BIM系統能夠自動識別舊版建筑和更新后建筑的差別，比較文件并識別它們之間的變化，并通過IFC接口與其他軟件數據進行兼容。該系統由一個基本模塊(ArCADIA LT或ArCADIA/PLUS或ArCADIA AC)和行業特定模塊組成。

1. 簡介

ArCADia-GAS安裝是基于建筑信息建模（BIM）意識形態的ArCADia BIM系統的行業特定模塊。 ArCADia-GAS INSTALLATIONS可用于創建內部氣體系統的設計文檔。

ArCADia-GAS INSTALLATIONS可以在建筑物的建筑規劃上，面向?qū)ο髣?chuàng)建內部氣體系統圖形，并生成計算圖和系統自動擴展。對象庫可用于設計氣體系統。對象可進行編輯，分配技術參數。

ArCADia-GAS INSTALLATIONS模塊可執行驗證系統正確設計（驗證正確直徑，壓力范圍上游燃?xì)庠O(shè)備）和創建專業技術報告所需的計算。

該程序主要為天然氣網絡和系統設計人員以及與土木工程中的管道和安裝部門相關的人員設計。ArCADia-GAS INSTALLATIONS是由合作的行業模塊組成的ArCADia BIM系統的一部分。

2. 程序特點

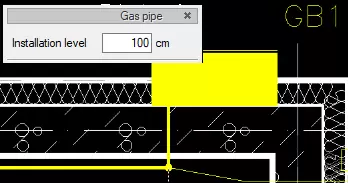

·.制定燃?xì)獍惭b圖紙，定位燃?xì)庀?，分配技術參數，包括氣體參數，安排燃?xì)庥镁?，?jì)量裝置，通過指定氣體系統路線，定位氣體關閉配件。

·使用氣體過濾器和壓力調節器安裝設備。

·能夠?qū)⑵胀?/span>CAD系列轉換為ArCADia-GAS INSTALLATIONS模塊的氣體管道結構。

·確定供應任何燃燒特性氣體的建筑物的設計氣體需求，包括占空比。

·對燃?xì)馄骶叩乃型ǖ揽倝毫p失的計算性能以及燃?xì)馄骶呱嫌巫钚『妥畲髩毫Φ拇_定。

·驗證正確計算和設計氣體系統的消息和警告。

·執行所有供氣路線和燃?xì)庥镁叩挠?jì)算圖，包括使其更易于理解。

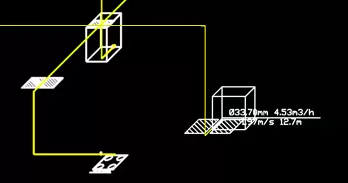

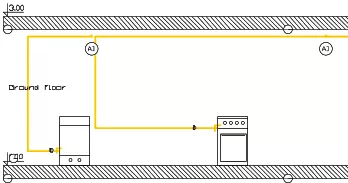

·自動創建整個設計氣體裝置或其任何部分的開發圖。自動創建整個設計的氣體裝置或其任何部分的軸測圖。

·將配件直接插入軸測圖，并在視圖和概述中將其自動包含在其中。

·自動創建設計氣體系統的擴展圖。

·根據連接點和進氣點方法的連接類型，自動生成一組連接配件，包括修改連接點。

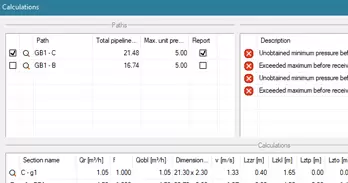

·生成計算報告，包含單個設計部分的截面氣體損失，包括直接在計算表中調整截面圖，以及自動修改圖中的直徑。

一代現成的物料清單。

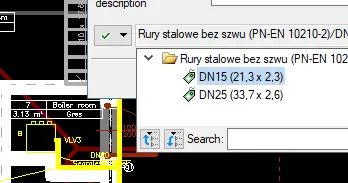

·將數據庫快速簡單地添加到主程序庫并選擇要在給定系統設計中使用的文件夾。

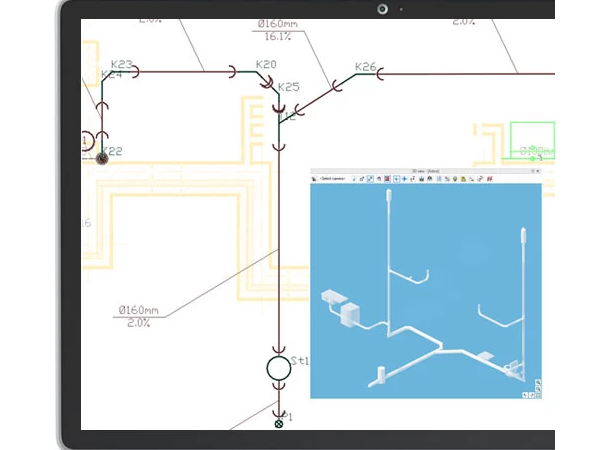

·氣體系統的3D預覽，有助于校正在計劃中看不見的管道路線。

·以RTF格式（例如Microsoft Word）導出材料清單，項目列表和報告。

·以CSV格式（例如Microsoft Excel）和Ceninwest程序?qū)С鑫锪锨鍐巍?

·程序要求：

為順利運行，所有行業特定的模塊均需要許可證：

ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。

如果行業特定模塊作為AutoCAD的覆蓋層安裝，則需要ArCADia AC模塊。

3. 系統要求

奔騰級電腦（Intel Core i5推薦）

最低4 GB RAM（推薦8 GB）

約3 GB的可用硬盤空間，用于安裝

與DirectX 9.0兼容的顯卡（推薦使用1GB RAM卡）

操作系統：Windows 10或Windows 8.1或Windows 7
