ARCADIA BIM系統是一個獨立的工具，通過創建一個虛擬的建筑模型(所有的安裝程序)來進行復雜的計算和對建筑設計過程的圖形支持。ARCADIA BIM系統能夠自動識別舊版建筑和更新后建筑的差別，比較文件并識別它們之間的變化，并通過IFC接口與其他軟件數據進行兼容。該系統由一個基本模塊(ArCADIA LT或ArCADIA/PLUS或ArCADIA AC)和行業特定模塊組成。

1. 簡介

ArCADia-REINFORCED CONCRETE COLUMN是基于建筑信息建模（BIM）概念的ArCADia BIM系統的行業特定模塊。該應用程序是為結構設計人員設計的，其設計是在CAD應用中開發鋼筋混凝土柱圖時對用戶提供最大限度的支持。

ArCADia-REINFORCED CONCRETE COLUMN是一種基于對象的應用程序，它使用用戶輸入的2D數據（以視圖和界面的形式）創建可自由修改的柱形3D加強模型，還可以生成新創建的部分。使用這個應用程序設計的加強元素符合EN 1992-1-1 Eurocode 2: September 2008的要求。該應用程序使設計人員能夠手動輸入加固數據，并直接從計算應用程序中獲取這些數據：

R3D3 3D Frame 和 R2D2 2D Frame 軟件的EuroFerroConcrete模塊，以及構造函數系統的鋼筋混凝土柱PN-EN。也可以從相同或預先準備的文件中復制選定的已經完成的列。

2. 程序特點

?在單個文件中設計多個列。

?通過從先前完成的繪圖復制完成列或復制同一文件中的列來創建新文件。

?在兩個或四個主要主視圖和任意數量的假定列部分中設計元素幾何和加強。

?完全控制圖形的可視性，打印視圖和部分元素，使用模型時在它們之間切換。

?無限制移動和添加列的新部分。

?可創建任意形狀的圓柱部分：矩形，圓形，有角度，T形，C形，Z形和I形以及柱頂部的相鄰元件：橫梁和柱上層或橫梁達到高度。

?在矩形截面柱的情況下，支持自動創建縱向鋼筋，可選擇自動彎曲成橫梁或?qū)⑵洳迦肷蠈恿⒅?

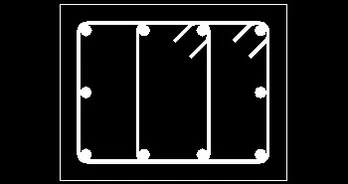

?自動創建矩形截面柱橫向鋼筋，形式為雙腿和四箍筋，分布在用戶定義的區域。

?自動生成其它形狀截面的典型橫向鋼筋。

?改變柱段內的四條箍筋方向。

?自動考慮在加強元件內分布的縱向和橫向鋼筋頂蓋。

?鋼筋的彎曲半徑會自動考慮在內。

?鋼筋的形狀和屬性是可以編輯的。

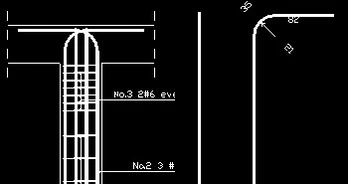

?縱向鋼筋的錨固長度在矩形和圓柱的情況下彎曲成橫梁并插入上層立柱時會自動考慮在內。

?加固尺寸可以mm或cm單位，精度可調。

?設計自由形狀的鋼筋。

?編輯工具使加固可以自由存放于元素視圖和某部分當中。

?自動提取鋼筋及其尺寸和說明（鋼筋細節）。

?鋼筋描述可以放置在元素視圖和某部分內的任意位置。

?在單個文件中自動對每個鋼筋進行連續編號。

?幾何列的尺寸可以自由修改。

?在創建鋼筋模型的基礎上自動創建和修改鋼筋列表（覆蓋單個元素或整個圖紙的列表）。

?在R3D3 3D框架和R2D2 2D框架應用的EuroFerroConcrete模塊和構造應用的鋼筋混凝土柱PN-EN模塊中進行計算的基礎上自動生成鋼筋柱模型。

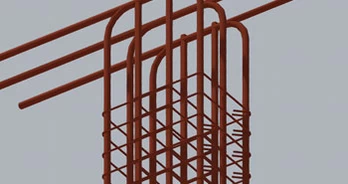

?生成的圓柱加強模型的3D視圖。

?程序要求：

為正常運行，所有行業特定的模塊均需要許可證：

ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。

如果將行業特定的模塊作為AutoCAD的覆蓋層安裝，則需要ArCADia AC模塊。

3. 系統要求

?Pentium級電腦（推薦Intel Core i5）

?最低4 GB RAM（推薦8 GB）

?約3 GB的可用硬盤空間，用于安裝

?與DirectX 9.0兼容的顯卡（推薦使用1GB RAM卡）

?操作系統：Windows 10或Windows 8.1或Windows 7
