ARCADIA BIM系統是一個獨立的工具，通過創建一個虛擬的建筑模型(所有的安裝程序)來進行復雜的計算和對建筑設計過程的圖形支持。ARCADIA BIM系統能夠自動識別舊版建筑和更新后建筑的差別，比較文件并識別它們之間的變化，并通過IFC接口與其他軟件數據進行兼容。該系統由一個基本模塊(ArCADIA LT或ArCADIA/PLUS或ArCADIA AC)和行業特定模塊組成。

1. 簡介

ArCADia-TELECOMMUNICATIONS NETWORKS是基于建筑信息建模（BIM）理念的ArCADia BIM系統行業特定模塊。

ArCADia-TELECOMMUNICATIONS NETWORKS是為外部電信網絡（光纖和銅介質）設計創建專業工業文檔的程序。該計劃旨在為外部電信網絡和設計施工公司的設計者提供網絡概念，工業圖紙，存儲現有網絡以及與電信行業相關的所有設備。

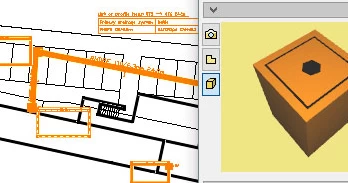

它是ArCADia BIM系統的另一個行業模塊，與所有之前的模塊一樣，它可以作為AutoCAD程序的覆蓋。ArCADia-TELECOMMUNICATIONS NETWORKS的任何用戶都可以在空間開發計劃中快速創建外部電信網絡圖形，或者根據其無源組件生成自己的圖形，顯示現有或設計網絡。

由于外部電信網絡設計的具體性質（構建或擴展主要和次要通信電纜管道系統，電纜管道，現有或計劃的架空線，重建現有電纜的必要性），該計劃涵蓋了纖維 - 光纜和銅介質電纜與上述網絡元件的連接。該程序主要面向外部電信網絡的設計者。然而，也可以由設計和施工公司使用，提供電信網絡概念，生產工業圖紙，對現有網絡進行清點，以及所有與電信行業相關的人員。該計劃全面列出了用于構建電信網絡的基本材料，包括終端設備中光纖和銅介質電纜的電纜和終端。

對象庫可用于設計電信網絡。對象可以編輯和分配參數。除了以有效的方式制作圖紙和圖表，程序可以執行網絡正確設計所需的計算。本應用中使用的專業功能組合以及執行設計網絡的計算和驗證是使用光纖和銅介質電纜創建電信網絡設計的完美工具。

ArCADia-TELECOMMUNICATIONS NETWORKS程序可啟用路由上的外部電信網絡的設計：主配線架（電纜啟動完成：配電架，外部機柜，電纜箱） - 電信線路 - 光纖配線架（電纜端完成：配電框架，外部機柜，電纜箱，建筑物中的電纜終端）以及任何網絡配置，包括分為組件元件。

2. 程序特點

 ·一級和二級地下電纜系統，電纜管道設計。

 ·架空線設計。

 ·使用建議或定義現有電信基礎設施設計光纖和銅介質電纜（包括電信和同軸電纜）。

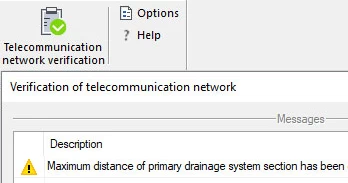

 ·驗證電纜的設計單個部分，選定電纜線以及設計的其余部件連接。

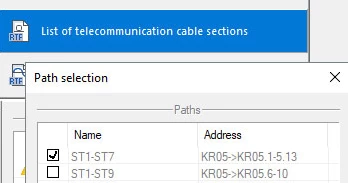

 ·生成計算報告，如衰減分析，電纜部分列表，電纜路線描述，主電纜管道系統部分和二次電纜管道系統部分的列表。

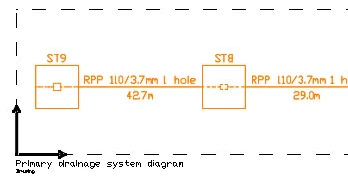

 ·電纜路線圖的生成，主電纜管道系統圖，電纜管道，項目材料列表或選定的線材。

 ·所選對象或一組對象的報告。

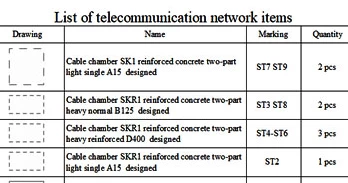

 ·將材料清單導出至成本估算方案中。

 ·該計劃提供了在網絡的任何位置開始和結束工作的完整機會。此外，該程序只能用于設計主電纜管道系統，電纜沙井或電纜管道的一部分。由于新網絡的建設要求現有網絡擴展（首先應構建管道系統或電纜管道的電纜管道，然后可以將電纜放置在其中，或者架空網絡），設計電信電纜的唯一限制是首先定義網絡的前述組件。當外部電纜線路設計在空間開發計劃中時，設計人員可以在關鍵網絡點（線路轉彎點，電纜拉伸坑，架空線極點，電纜容器）中快速獲取測量坐標列表（以RTF報告的形式）。該程序還提供執行基本計算和生成報告并驗證設計的網絡元素。

 ·程序要求：

為順利運行，所有行業特定的模塊均需要許可證：

ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。

如果行業特定模塊作為AutoCAD的覆蓋層安裝，則需要ArCADia AC模塊。

3. 系統要求

奔騰級電腦（Intel Core i5推薦）

最低4 GB RAM（推薦8 GB）

約3 GB的可用硬盤空間，用于安裝

與DirectX 9.0兼容的顯卡（推薦使用1GB RAM卡）

操作系統：Windows 10或Windows 8.1或Windows 7
