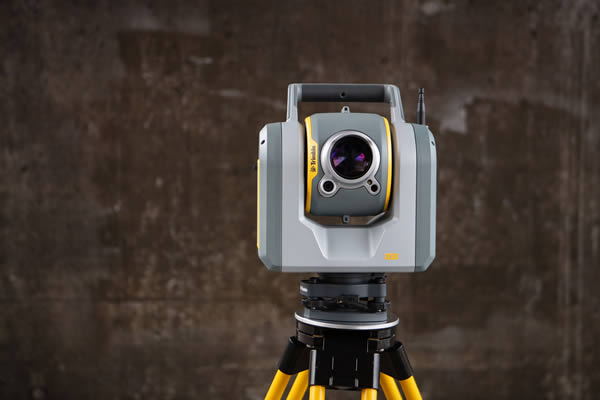

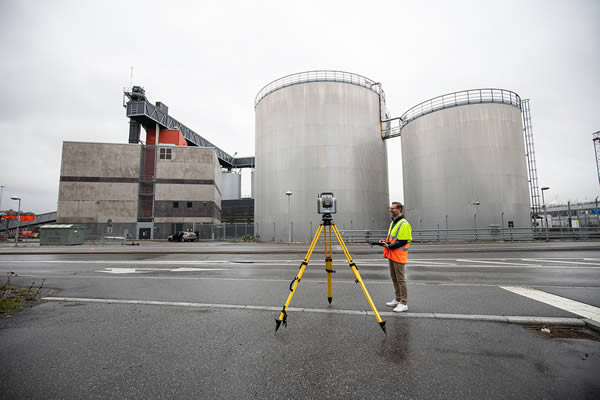

Trimble SX12 掃描全站儀是一款集測繪、成像和高速掃描為一體的儀器。它將創新技術與簡單直觀的功能相結合，可幫助您節省時間，最大程度地提高效率，并在外業完成更多工作。



Trimble X12性能

Trimble SX12專為無縫工作流程集成而打造，可在每個外業項目中提供更好更快的結果，是面向測繪、工程和掃描專業人員推出的業界最具創新性的解決方案。



1.高精度全站儀，高質量掃描數據

1）角精度達 1"

2）在 200 m 處的掃描測程噪聲只有 1.5 mm

3）在 100 m 處的 EDM 激光光斑直徑只有 14 mm

2.即使在遠距離也可快速捕獲數據

1）掃描測量頻率為 26.6 kHz，最遠距離可達 600 m

2）在棱鏡模式下的全站儀測量時間為 1.6 秒

3）在 DR 模式下的全站儀測量時間為 1.2 秒



3.清晰且對人眼安全的激光指示器

1）此激光指示器為綠色且可調焦，其光束極小，也極明亮，卻對人眼無害

2）在 50 m 處的激光指示器光斑直徑只有 3 mm



4.利用 Trimble VISION? 攝像頭系統進行簡單的導航和記錄

1）在伸縮桿上設有三個集成和校準攝像頭

Trimble X12應用

1.邊界和土地所有權測繪

通過高精度測繪和每秒 26,000 點 3D 掃描的強大組合，快速記錄土地所有權測繪的每一個特征。以無縫處理方式捕獲邊界、建筑物、地役權和工地建設所在位置。回到內業，工程師可立即將工地和周?chē)h(huán)境（包括通行權特征、侵入元素和復雜結構）進行可視化處理。需要進行渲染時，CAD 技術人員可輕松地從掃描數據和影像中獲得并提取工地其它信息，而無需進行昂貴的工地重訪。

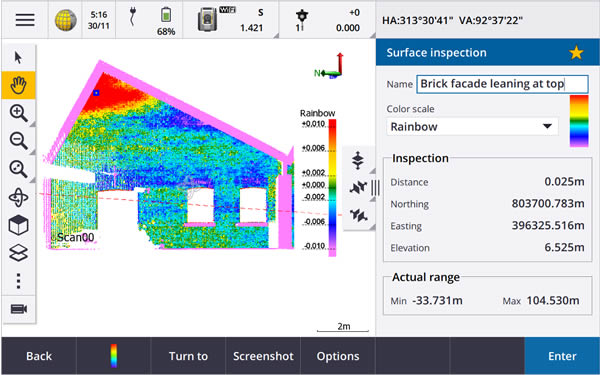

2.拓?fù)?、放樣和表面檢查

即使在晚上，也可以依靠聚焦且異常清晰的激光指示器來輕松標注點位或測量拓?fù)潼c(diǎn)。使用 Trimble?Access? 可以輕松比較掃描結果與參考表面，例如水平地板、傾斜或垂直的墻壁、圓柱體等等。參照彩色的點云可立即識別表面不規則之處，然后使用激光指示器在外業標記出問題。

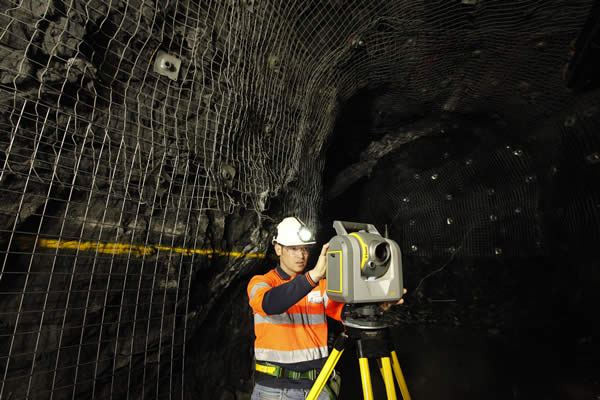

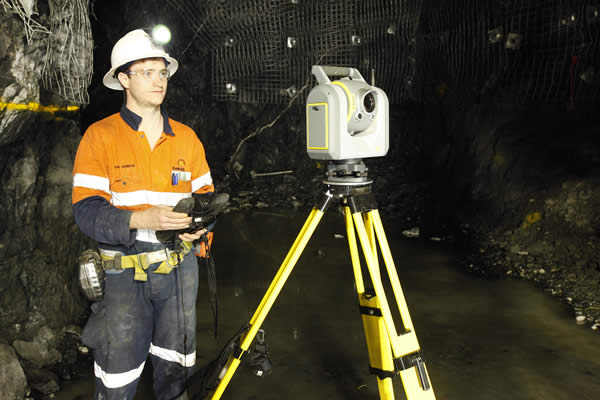

3.地下礦山測繪

僅用一臺功能強大的儀器，便可實現離散的全站儀點測量和 3D 掃描。使用超高亮度的高效激光器，輕松放樣礦場特征，然后進行掃描，有效采集帶地理參考的點云數據。進行土方測量（包括超挖和欠挖比較）時，可提高準確性和速度。

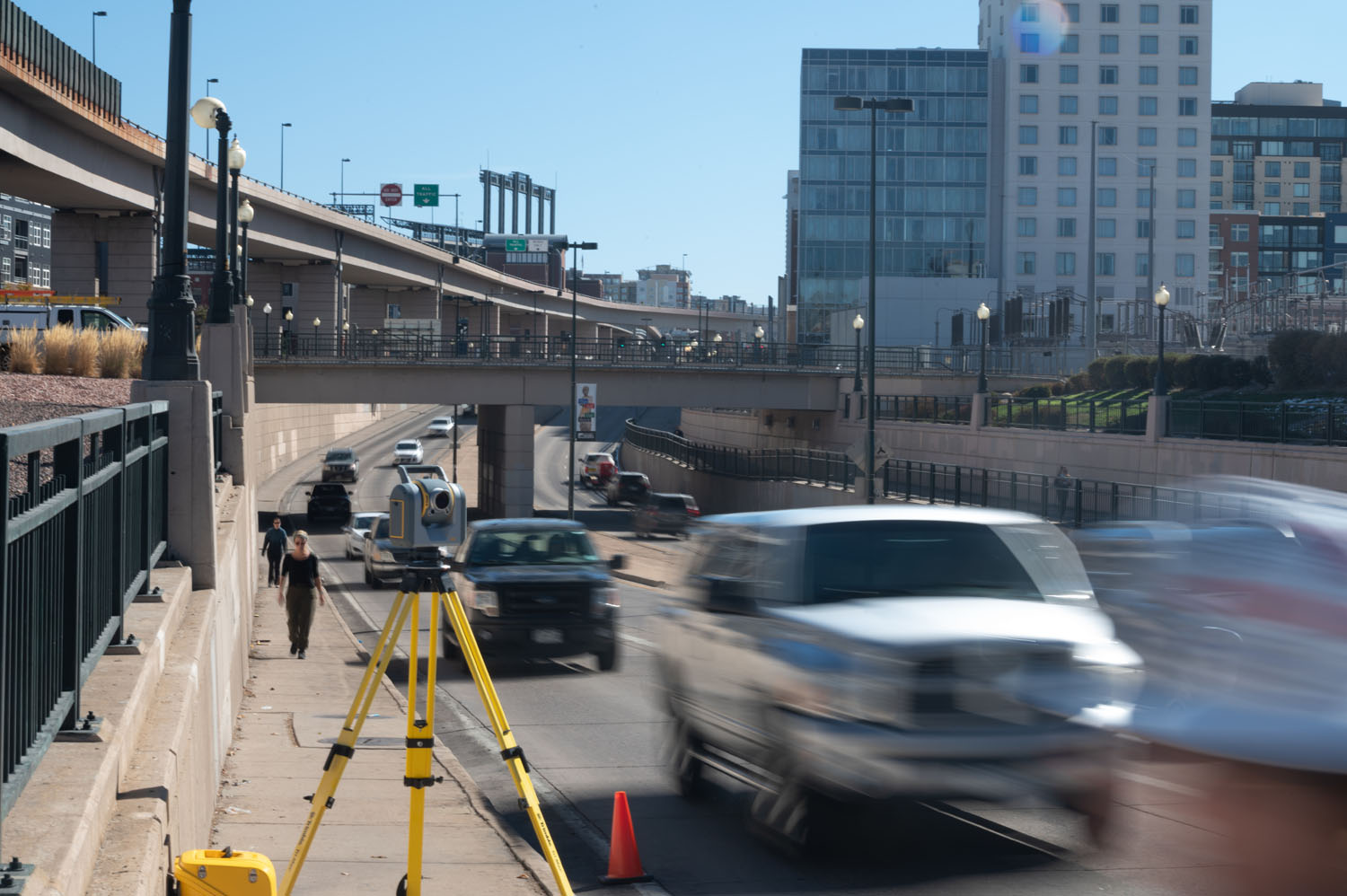

4.道路/廊道測繪

您不僅能避免道路封閉并讓測量員遠離危險，從而提高安全性和降低成本，還能高效掃描道路廊道和十字路口的詳細信息，如路面、架空電力線路和車道標記等。您可通過棱鏡觀察捕獲流線、檢修孔和通行權路標，然后使用 Trimble Business Center 的自動化工具提取標牌屬性、電桿屬性，以及路緣和水溝的 3D 線條等點特征。您可結合詳細的全景圖像，依靠前所未有的現場環境，提高交付質量，改善您與客戶之間的溝通。

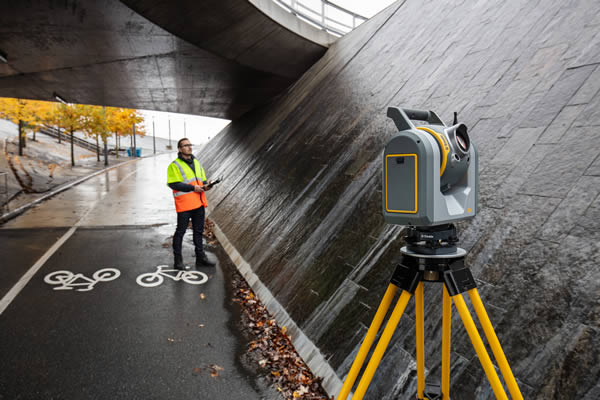

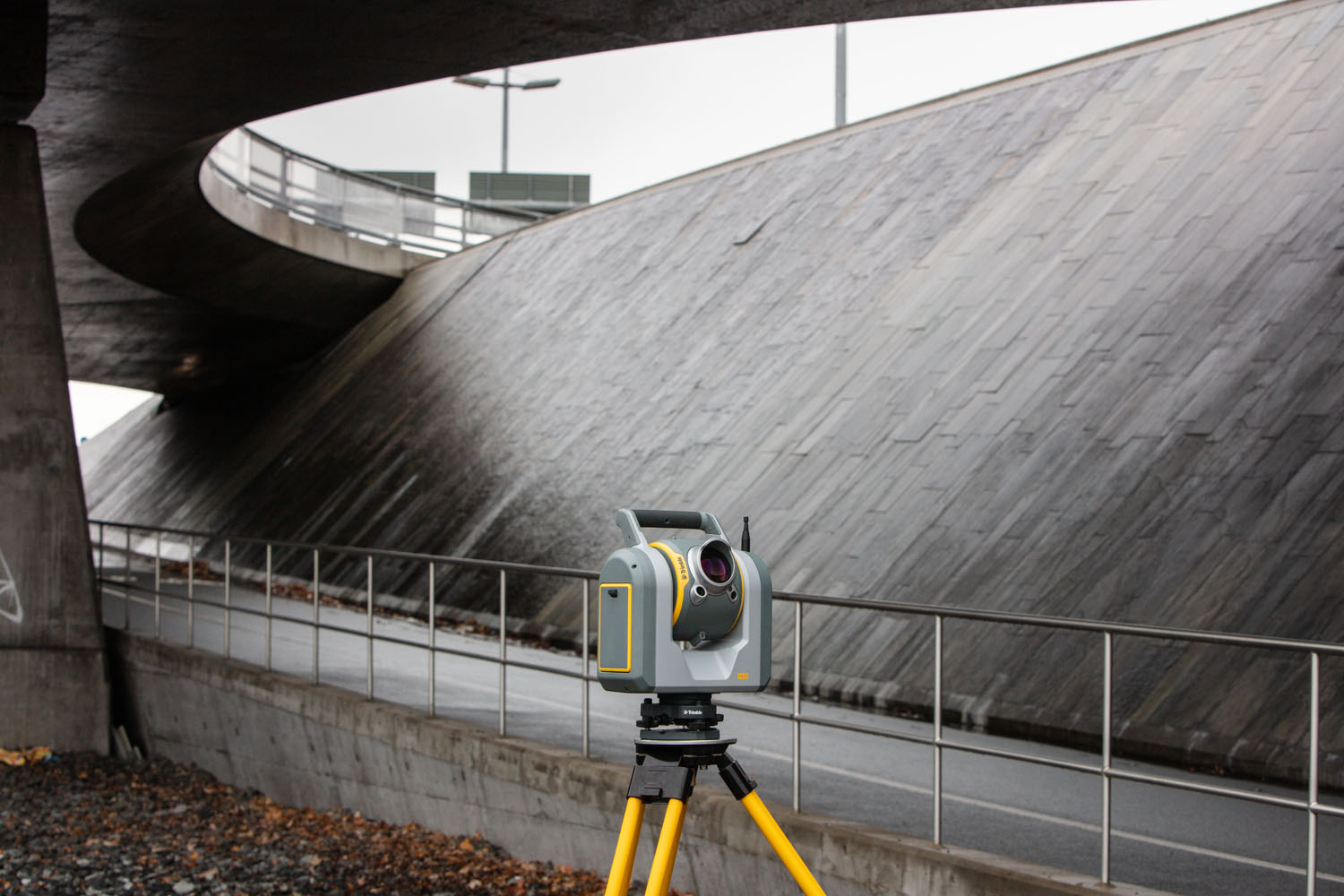

5.道路/管廊測繪

您可為橋梁、水壩、隧道、復雜結構等捕獲豐富、準確且完整的幾何與可視化文檔。您可更智能、更迅速地處理竣工、間隙檢查、變形監測及改造設計項目。借助簡單的成幀技術和 600 米掃描范圍，即使在大型或遠程結構上，也能輕松采集詳細的數據。
