武漢美好置業

項目介紹

本樓棟為純剪結構，層數位為33層，層高3米，總建筑面積1.4萬平，單體預制率位40%%％以上。結合建筑功能的需求與結構安全可靠性，將全樓結構構件拆分為預制樓板、預制墻板、預制樓梯、預制陽臺、預制空調飄板、五類構件，經混凝土用量統計，滿足土地出讓要求。

裝配式建筑優勢

1、提升建筑質量
裝配式建筑不能簡單地理解為施工工藝的革新，它是整個設計流程、管理模式、運維方式等的改變。與傳統模式不同，裝配式深化設計必須高精度、高協同化，才能保證構件生產準確無誤。同時，構件采用機械化、自動化生產模式，大幅提升構件生產質量，進一步升建筑整體品質。

2、提升施工效率，縮短工期
預制構件生產是一種集約式的管理模式，其機械化程度高，并全面實現自動化、智能化，極大地改善了以往粗放式的生產方式，進而提高生產效率。此外，工廠生產不受外界環境的約束，大部分生產工作由傳統的室外轉向室內。

3、節約建材，節能減排
對比傳統建筑業，裝配式建筑可有效節約建筑材料，節能減排：①減少磨具材料消耗，可節約用量約50%；②可大幅避免工業垃圾的生成，減幅達50% ～80；③通過合理設計和施工的裝配式混凝土結構比現澆混凝土結構節約55%的混凝土和40% 的鋼筋用量，還可促進廢舊建筑原料的再利用。
4、提高工人生命安全保障
由于裝配式建筑的工廠化生產，現場施工人員大幅減少，高空及外腳手架施工作業減少，使事故發生的概率大大降低，從而提高了對工人生命安全的保障；同時，工廠工人及現場工人更加穩定，提高了隊伍的專業素養，使得安全培訓的有效性更強。

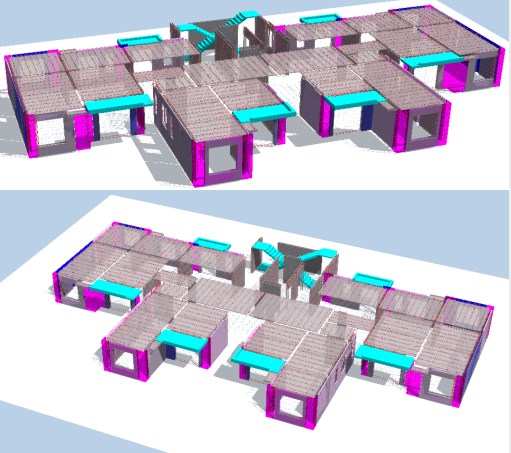

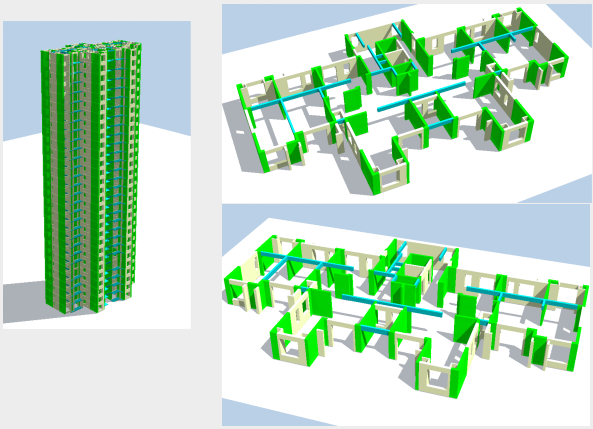

模型效果圖

總結

Allplan 三維結構深化軟件在“建和項目”中的應用表明，Allplan 在裝配式結構深化設計流程中具有極高的優越性，既可提高設計師的工作效率，又可確保設計師與生產廠之間的緊密聯系，保證構件的生產質量。但軟件自身依然存在不足，主要是在項目的管控運維方面：4D（3D+ 時間）/5D（3D+ 時間+ 成本）的模擬過程是一個動態的過程，可作為施工全過程動態控制的有效工具，進一步提高項目建設的效率和效益，而軟件目前還無法在PC 深化模型的基礎上開展動態管理，并提供相應的可視化管理平臺。
此外，在裝配式深化設計中，面對種類繁多、體型復雜、協同程度高的預制構件，運用BIM 技術將構件轉變?yōu)椴僮餍愿`活的參數化模型尤為重要
