1、背景

為了建立某混凝土項目的三維信息模型，并要求將鋼筋以三維形式融入到模型當中，指導造價和施工，實現工程項目的協同作用?？紤]到該混凝土工程主要由基礎筏板、梁、柱組成 ，其中梁含多根異形梁結構，我們采用proconcrete軟件來對結構進行建模和配筋。

　2.1 梁、柱、基礎筏板的建模與鋼筋配置

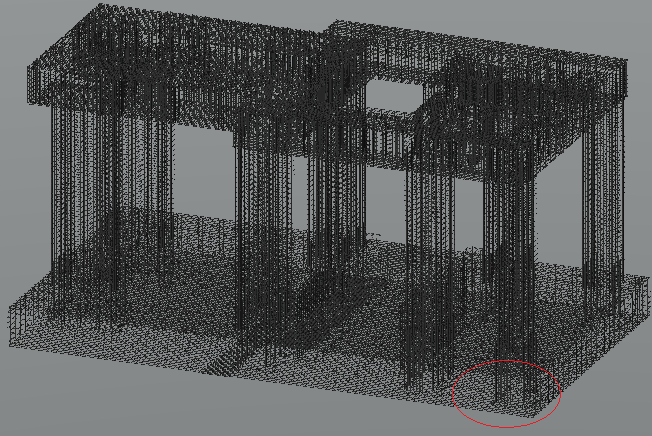

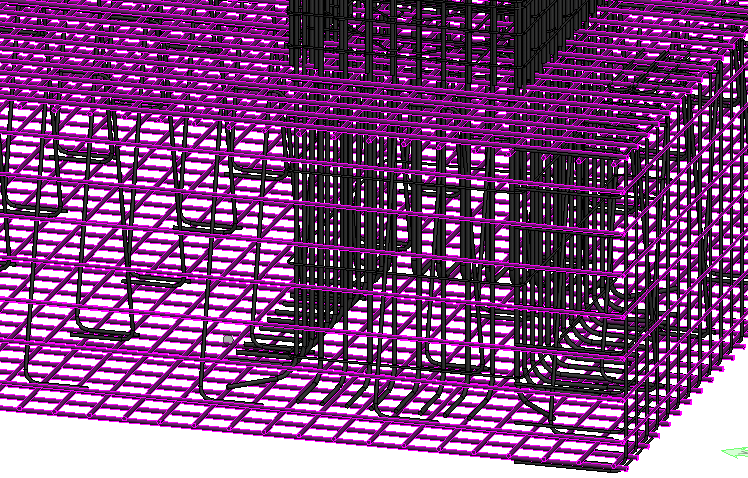

首先運用軟件的快速建模功能，可先將規則的基礎、柱、梁等結構構件快速建出;待混凝土建模完成，進行對構件進行配筋，proconcrete提供了各種結構構件(如梁、板、柱、墻、基礎、樓梯等)的詳細配筋參數、各構件的鋼筋配置、混凝土異形結構的鋼筋配置、開放式配筋樣式等。針對該工程項目我們選擇相應的配筋信息進行配置即可。

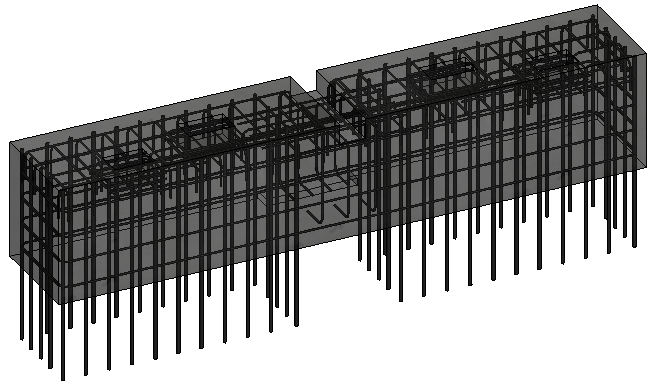

梁跨中配筋圖

　2.2 異形截面梁的配筋解決

本工程含有不少異形截面梁，對異形截面梁，proconcrete擁有畫異形混凝土截面的功能，也可通過將Microstation實體元素轉化成混凝土元素的功能來實現。然后通過軟件提供的任意截面配筋進行相應的鋼筋配置即可。

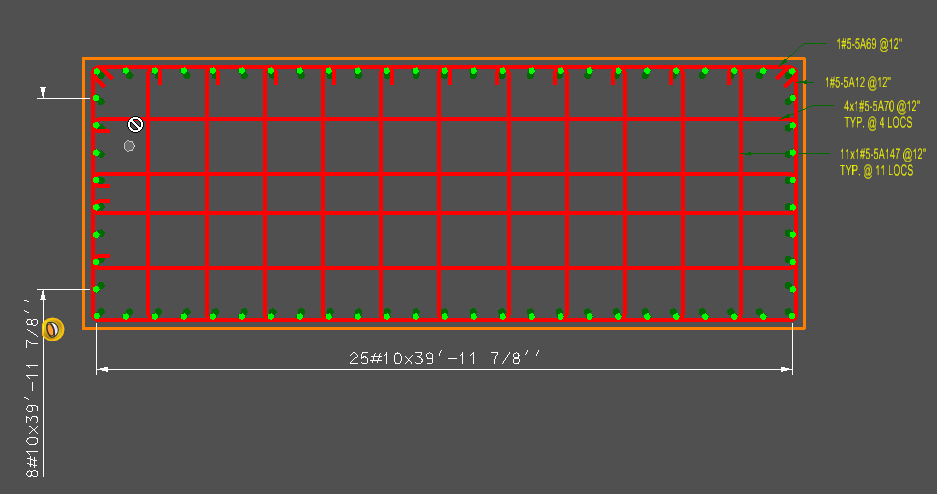

異形截面配筋示意圖

　　2.3 鋼筋端頭構造、鋼筋編輯與修改工具在本工程的運用

本工程梁端、柱端、梁、柱箍筋都需要用到各類端頭彎鉤構造。

proconcrete擁有各種類型鋼筋端部構造，如常用180°、90°、135°、曲柄彎鉤、用戶自定義角度等;

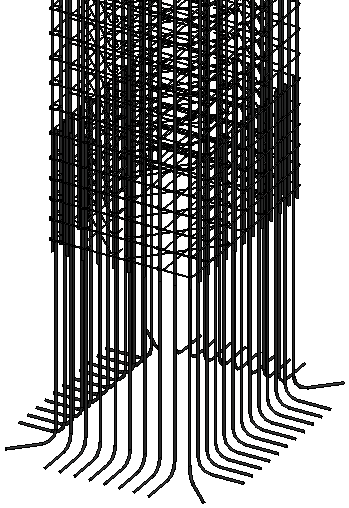

柱插筋構造

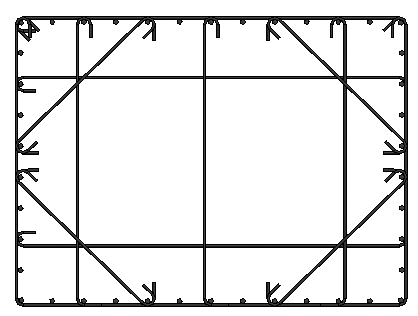

柱箍筋平面視圖

　　2.4 生成材料表和圖紙

通過軟件的切圖功能可自動生成二維平面圖紙，同時也能按需要統計相應的材料表詳圖，如下圖;

軟件自動生成某剖面的圖紙

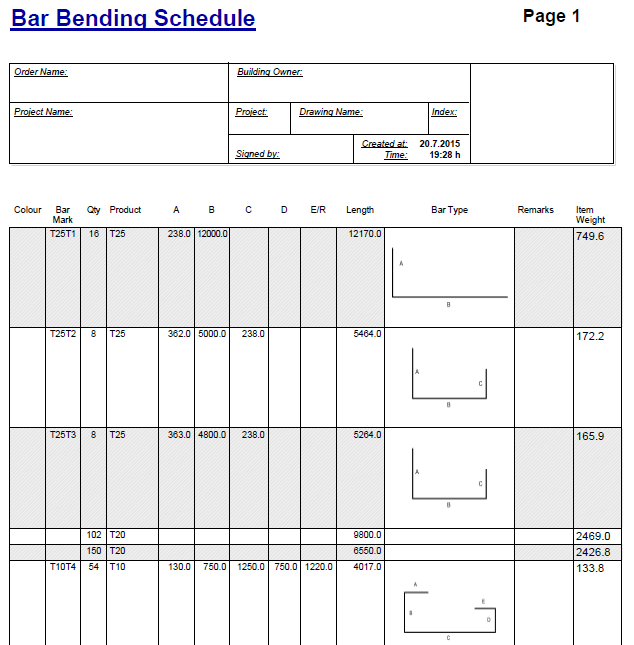

材料統計表
