在北京市羊坊店醫院項目中，設計人員利用BIM 軟件Revit從醫療功能(空間管理)、綠色環保(能源管理)、人性化(設施管理)、智能化(運營服務)4 個方面進行了設計。

醫療功能

在醫療功能方面，利用Revit 完成的工作包括：場地分析與周邊整合、內部動線分析與模擬、內部使用空間分析與模擬、相關專業的配合。

場地分析與周邊整合 場地分析軟件：OpenRoadsDesigner AECOsim Building Designer

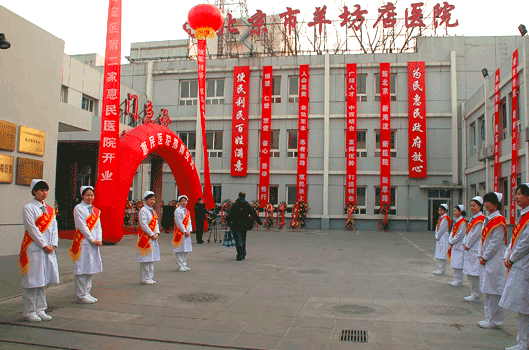

羊坊店醫院位于北京市西二環海淀區雙貝子墳路1 號，緊鄰北京西站，需在用地6000m2、限高42m的場地上建造200 床的綜合醫院，并且滿足新建醫院30% 的綠化率，用地矛盾較為突出。在場地規劃上，綜合考慮了用地情況和周邊復雜的道路和環境，采用集中式布局，以高層和裙房建筑形體進行組合，東南側留出較大面積的室外庭院，結合綠化布置活動場地及少量停車場地;地下停車出入口設在場地西北角，減少了噪聲污染對建筑主體的干擾。

內部動線分析與模擬

在醫療建筑設計過程中，最重要的是內部和外部流線的安排，怎樣保障在使用人群即患者、醫護人員和后勤人員擁有最短流線的同時，潔污分流，更成為重中之重。與之前設計人員先通過CAD 進行二維平面設計，完成之后再通過其他軟件輔助標明流線相比，Revit  作為一個三維信息模型的搭建工具，可一次完成流線設計過程，并且清晰表現出設計人員所習慣的填色平面以及三維剖透。

內部使用空間分析與模擬

Revit的可視化、可出圖性以及信息化這三大特征在項目中得到了良好體現。在可出圖方面，該軟件只需要一次精細的平面繪制即可同步完成立面和剖面的繪制。以本項目為例，在平面上，通過窗戶族的信息設置，在平面繪制時即可一次性調整好開窗寬度、高度以及在立面所處位置;對于玻璃幕墻，也可以通過“族”信息的載入和調整，一次性完成幕墻的設計。

在信息化方面，攜帶大量信息的三維模型是區別于以往任何二維圖形的根本，它在根本上加強了建筑設計的可控制性，以及日后運營管理的便捷性。以該項目中的窗戶為例，立面窗戶的選擇一旦完成，窗戶所附帶的信息就不僅包含了傳統意義上的長寬高，還可以包含窗框材質、構造節點、生產廠家、廠家的聯系方式、其已生成空間內界面的保溫系數等信息。在選定了降溫保暖器材以及內部裝修材料之后，每個房間的溫度、濕度，都將成為在設計最初即可控制的因素。這不但大大減少了設計在施工過程中的不可控性，也在建造過程中減少了材料的浪費，增加了水暖電各專業對建筑運行的控制，還建立了極為便捷的自始至終的安裝維護方式。對于預算來說，這種攜帶信息的模型也讓預算的統計變得更為便捷，內外墻面積、水泥用量、各級防護門用量等一系列的參數也變得直觀可見。

各專業的配合

以該項目結構和水暖電配合來說，主要是通過碰撞試驗檢查水暖電管道管線和梁柱是否矛盾，可通過試驗在電腦上全部顯現出來。

綠色環保

在綠色環保方面(能源管理)，運用Revit，可直接完成日照以及氣候對于建筑主體熱能的影響分析。該軟件通過對房間材料保溫系數、空間大小以及構造和空氣滲透等級等參數的設置，進而協助暖通專業計算最為合適的能源使用方案。此外，Revit和Ecotect 的聯合使用，更是能在節能方向有著很好的表現，可以進行室內日光分析、人工照明分析、火災后熱氣流的模擬分析等。

人性化和智能化

信息化設計不僅指建筑設計過程中的信息化，更深層的是指整個工程管理的信息化，從項目立項開始，經過規劃、設計、節能分析、工程定量分析、材料品種和數量統計、建造過程，一直到建造完成后項目的運營維護，每一個步驟都可查詢到起初設計時的信息。

例如，窗戶的模數與材料甚至于生產廠家都可在模型中查詢，這不但使最初設計時有了一定的選擇范圍，而且在項目推進過程中的速度大大提升，甚至于建成后項目的維護也變得更加便捷。特別是在機電專業方面，醫院因其特殊性，使得自動化設施在整個醫院中尤為重要，一旦設施服務中斷，醫院就面臨服務中斷的危險。當遭到突發狀況后，這種信息化模型因為其攜帶大量信息，能讓醫院在第一時間找到修復的方法。
