BIM技術有什么好處？為什么工程行業需要BIM技術？
2021/12/07
BIM技術有什么好處？
為什么工程行業需要BIM技術？
要想解決上面兩個問題，我們先從BIM的概念出發，層層剖析BIM對工程行業全生命周期的作用，并輔以相關案例例證。
B：Building ，“建筑”，不是狹義理解的房子，可以是建筑的一部分，或一棟房子、一個社區、更或者一座城市，B涵蓋的范圍是整個建筑領域。
I：Information，“信息”，分為幾何信息和非幾何信息。幾何信息是建筑物里可測量的信息，非幾何信息包括時間、空間、物理、造價等相關信息；
M：modeling，目前，國內將這個詞錯誤的理解成模型，但是模型是model，是一個名詞，指的是結果。 而modeling作為一個動名詞，所表現的是一個過程，正確理解是建模，或者模擬。
如果把M理解成模型，就是將BIM技術與施工、運維拆分開，M貫穿整個建造過程，它能使建筑的設計更合理，規劃更完善，結構更安全。
BIM指代的是一個信息化過程，而不是一個結果。國內許多企業將BIM理解為結果，認為BIM的作用就是在設計階段，建立模型。這個概念上的錯誤，讓很多企業低估了BIM對工程行業全生命周期的作用。
下面，我們一起來看看，BIM技術對工程行業全生命周期的作用。
一般來說，工程行業將全建筑生命周期劃分為四個階段，即規劃階段、設計階段、施工階段、運營階段。

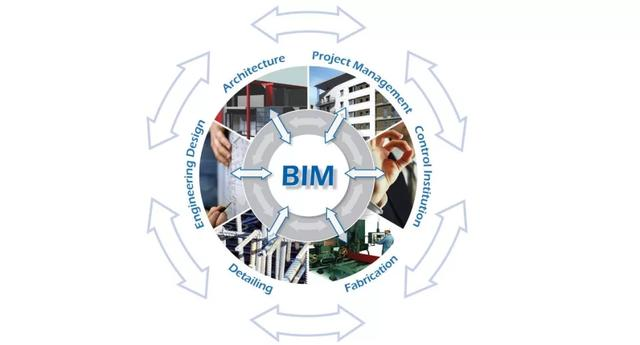

BIM在工程行業全建筑生命周期各階段的主要作用為：
規劃階段主要用于現狀建模、成本預算、階段規劃、場地分析、空間規劃等；
設計階段主要用于對規劃階段設計方案進行論證，包括方案設計、工程分析、可持續性評估、規范驗證等；
施工階段則主要對規劃設計的一個實施，包括深化設計、施工進度管理、場地使用規劃、施工系統設計、數字化加工、材料場地跟蹤等；
在運營階段主要是對施工成果的維護與管理，具體包括制定維護計劃、資產管理、空間管理/跟蹤、災害計劃等。
看了上面BIM技術對工程行業全生命周期的作用后，我們就知道為什么工程項目許多運用BIM技術了。
下面，我們一起看看，這些運用了BIM技術的項目，得到了哪些好處或效益。
濱海大道
濱海大道位于深圳特區西南面的深圳灣畔，是深圳最南端的一條城市快速路，沿線經過寶安、南山、福田、羅湖等城市組團，主要承擔沿線跨組團及組團間的中長距離快速交通。
項目利用BIM技術實現了以下創新與應用：
項目實現了大場景海量多源數據融合，分析規劃道路、隧道、景觀設計方案對沿線施工區段綠化破除和樹木遷移的影響，減少用地面積達到2000㎡，減少苗木遷移量40余棵，降低綠化遷改費用約120萬元。
圖片
項目引入?yún)f(xié)同設計模式，借助協同管理平臺，打通了設計、施工過程中數據協同共享的流程，有效減少項目各參與方溝通時間約10%，減少線下設計例會、交底約20次，減少圖紙、模型審核時間約20%。

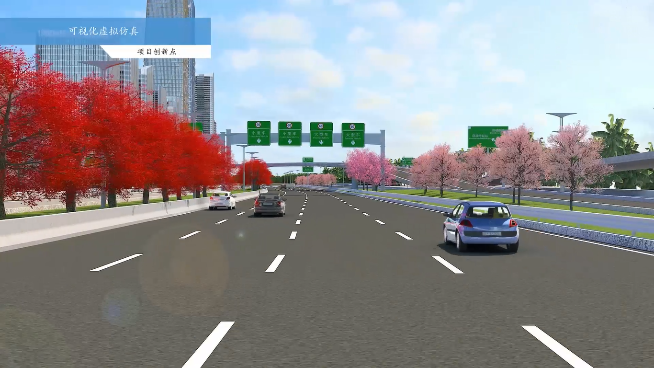

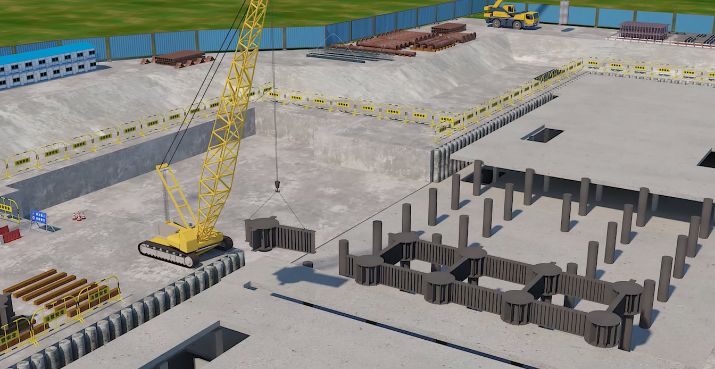

項目借助可視化虛擬仿真，動態模擬設計、施工方案，對項目建設進行精細化管控，減少約12%的成本浪費。
印度光纖光纜廠房工程
本項目位于印度馬哈拉施拉特邦蒲那Khed City工業園，結合產業整合、智慧城市和可持續發展的理念，擁有一流的基礎設施及無限的工業活力。光纖光纜廠房的建設，將成為Khed City工業園工業增長引擎的重要一環。

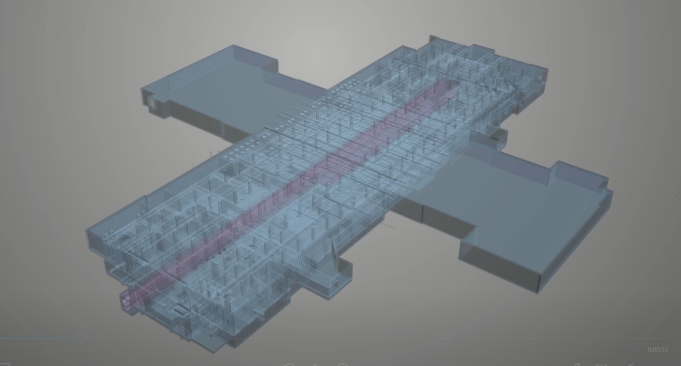

本項目利用Bentley BIM解決方案，讓項目獲得了巨大經濟效益：
借助Bentley BIM解決方案，縮短計劃工期60個工日，項目實施預算由2.35億元控制為2.1億元以內。通過協同平臺，可有效減少國內技術人員在印度作業人數，控制人員外派時間。
基于印度光纖光纜廠房工程，項目BIM實施團隊結合以往BIM實施經驗，對行業內各項BIM標準進行了進一步的實施驗證與完善，對BIM應用深度進行更深一步的拓展，并以此項目為基礎，進一步制定及完善企業，乃至行業內的BIM實施細則。
廣州增城區污水處理工程

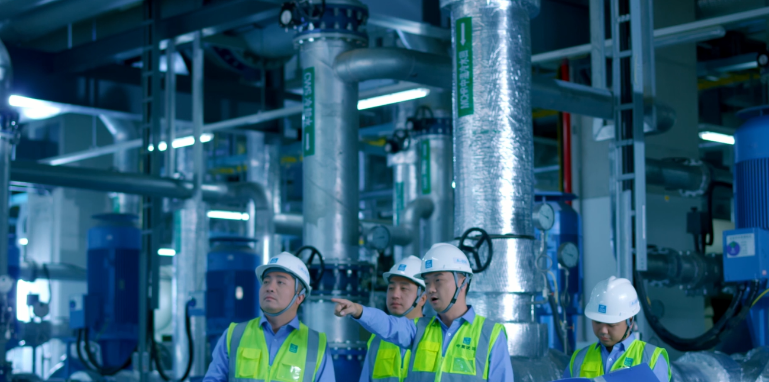

廣州增城區污水處理工程位于廣州市增城區石灘鎮，包括污水廠、污水轉輸泵站、污水管道三部分工程內容。建成后將極大地改善周圍水體環境，對治理水污染，保護當?shù)亓饔蛩|(zhì)和生態平衡具有十分重要的作用。

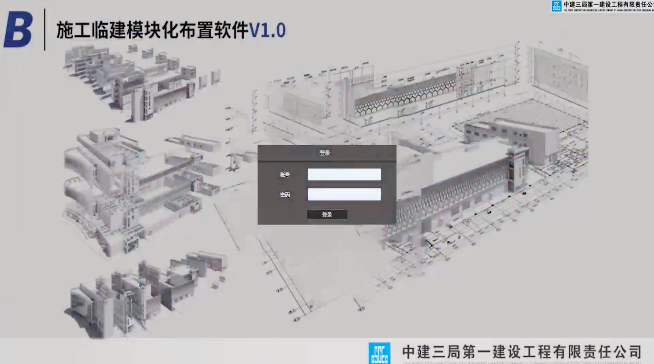

本項目利用BIM技術開發的BIM臨建模塊布置軟件，使得項目獲得以下好處：
通過基于BIM模塊化的臨建軟件在廣州增城區污水處理工程臨建的綜合應用，技術人員一天布置項目臨建，得出平面布置圖，通過軟件算量得出臨建施工成本，并導出施工方案。在現場臨建施工過程中，通過軟件移動端應用輔助指導現場施工，較計劃提前三天完成臨建施工。軟件大大縮短臨建布置、算量、方案輸出時間，現場施工交底更加明確清晰，效果應用顯著。
