BIM技術在施工測量中的有哪些應用？

2022/11/29

就施工階段來說，BIM在深化設計、施工模擬、進度管理、工程測量等方面，體現了極大的優勢。下面，我們一起來看下BIM與傳統工程測量相比，有哪些優勢，在工程測量中又發揮了什么作用？

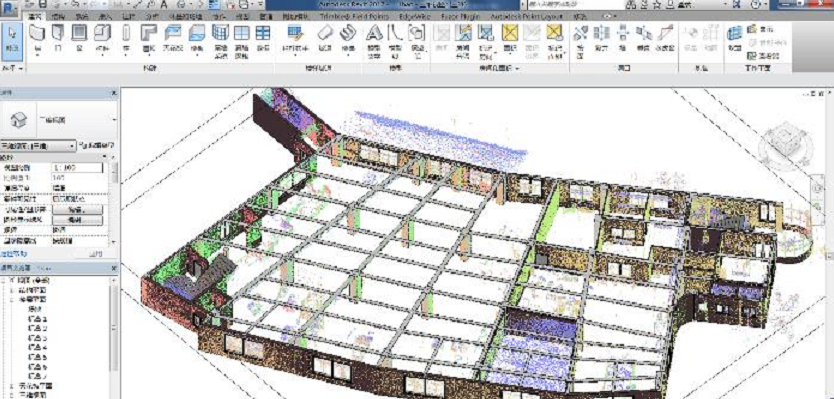

天寶激光掃描1

BIM與傳統工程測量對比
傳統的施工測量工作，主要利用CAD平面圖標注的數據，進行現場勘察應用。由于CAD二維平面的限制，使得設計工作無法給勘察帶來實質性的幫助，勘察工作較為困難。
在施工測量中，準確的數據是測量的根本。基于參數化的BIM模型能為施工測量人員提供帶有準確坐標信息、高程信息的測量數據，極大的降低了施工測量的難度，提高了施工測量的速度和準確性，利于現場勘測、放線和測量工作。

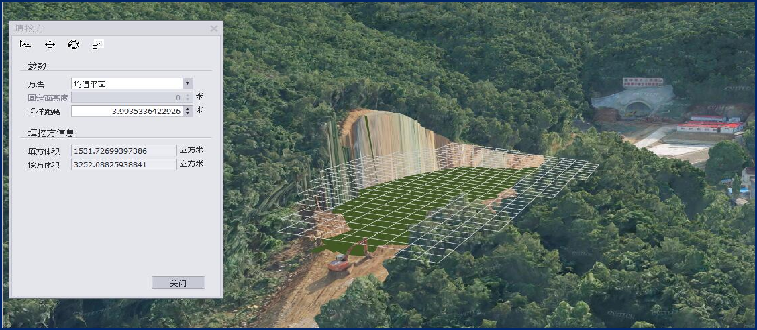

BIM施工測量2

BIM在施工測量中的應用
BIM技術在施工測量中的應用體現在工程項目的多個方面與階段，從工程建設開始的施工控制網布設、基坑變形監測、施工放線、主體建設測量監控、高程測量傳遞、建筑物變形監測到項目交付后的監測與分析等。

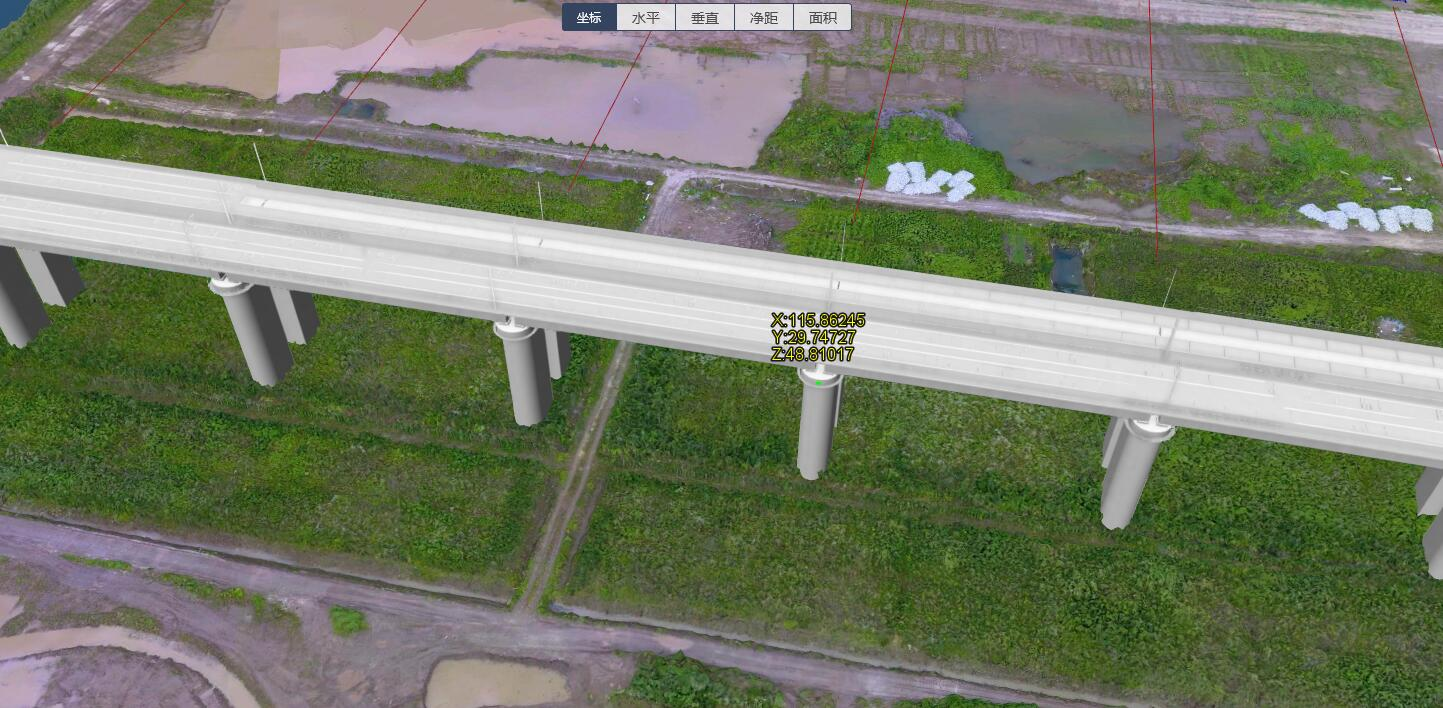

BIM施工測量3

1.BIM施工測量模型的創建
BIM模型創建是BIM技術在施工測量應用中的第一步。建立準確的高程坐標和構件信息是模型應用的基礎。
在施工測量前，根據施工圖紙，利用BIM設計軟件OpenRoads Designer建立與項目實體一致的BIM施工模型、場地基坑監測模型、施工測量設備模型、施工控制網模型等。
2.基于BIM進行項目測量控制網布設
利用BIM技術進行基準點的復核，然后引測到基坑周邊，在施工場地周邊道路及建筑物上創建一級三維控制網，作為施工的首級控制網。

BIM施工測量4

3.基于BIM技術的基坑監測應用
通過建立基坑監測BIM模型，解決以往基坑圍護結構變形監測中，不能直觀表達變形情況和趨勢的缺點。
在模型中導入每天的監測數據，并采用4D技術+變形色譜云圖的表現方式，方便工程師、管理人員、業主、施工人員等查看基坑圍護結構的變形情況。
4.基于BIM模型進行數據提取與現場應用
在施工現場測量工作前，將創建好的BIM模型進行測量數據的提取和標識，便于測量人員帶入現場，進行施工放線等工作。

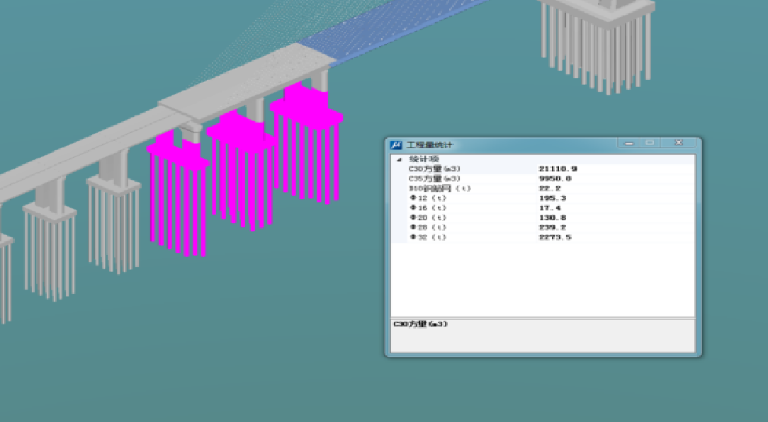

BIM施工測量5

5.基于BIM技術進行施工測量方案編制與技術交底應用
在施工測量方案編制中，根據方案重難點，進行施工測量模型的創建和重點施工工藝的模擬，三維直觀的體現方案意圖和測量施工工藝等，并進行三維可視化交底。
6.BIM技術+三維激光掃描技術融合應用
BIM技術與三維激光掃描儀的融合應用，使工程測量應用達到了另外一個高度。
天寶三維激光掃描儀通過高速激光掃描測量的方法，大面積高分辨率地快速獲取施工現場的三維坐標數據，高效完整地記錄施工現場的復雜情況，為測量人員節省大量時間的同時，提高了測量數據的準確性。其與BIM模型的集成應用，能為工程質量檢查與驗收帶來巨大的作用。
>>>天寶三維激光掃描儀具有哪些功能作用?

〈〉
