方便準確！基于ContextCapture的實景建模土方工程量計算方案

2022/11/30

土方工程量的核算往往成為工程預算和結算的重點與爭議。實際工程項目中，許多項目如露天礦開采、土地開發整理、工程施工等都涉及到土方工程量的計算。
為了讓大家更快速準確的獲取土方工程量計算，基于ContextCapture的實景建模土方工程量計算方案，不僅不受場地障礙的影響，外業時間短、工作效率高，而且能夠簡化內業操作流程，實現一體化土方計算，合理管控項目成本。
方案詳情
1.從原始地貌中提取初始數據
利用無人機采集原始地貌中的數據，航拍路線采用重疊率60-80%，沿某一方向來回往返，呈帶狀按次序逐步覆蓋全部場地，實現對地形邏輯有序的全覆蓋航攝。
無人機CC土方1

無人機航拍完成后，可通過電腦端查看無人機數據存儲SD卡的影像資料文件夾，文件夾內的影像通過編號有序排列，通過觀察影像可以查看出上下左右相鄰影像之間的重疊度范圍。
通過文件夾還可以查看每張照片的經緯度、海拔高度、拍攝角度等POS數據，這是原始地貌的關鍵初始信息。
通過實景模型進行土方量計算

2.將初始數據轉化為三維模型
通過ContextCapture實景建模軟件，可以對帶有經緯度、海拔高度、拍攝角度等POS數據的影像進行處理，生成三維模型數據。

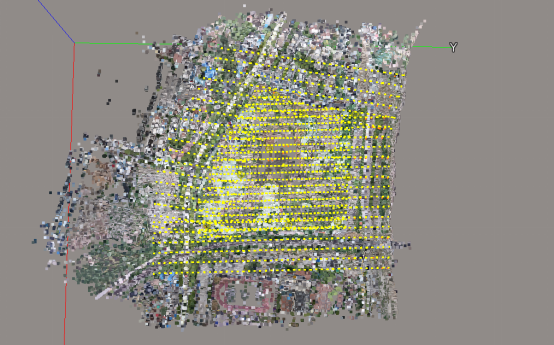

1）對齊照片：ContextCapture會按照每張照片的經緯度、高度和角度還原出每個鏡頭的位置。
2）建立密集云：ContextCapture會計算每個點之間的關系，將每一個識別出來的點列入密集計算。

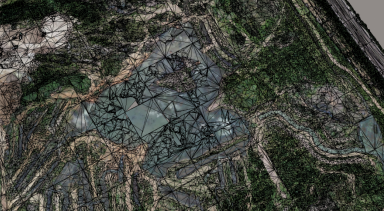

3）生成網格：利用軟件內部矢量函數關系算法，ContextCapture基于點云數據形成不規則三角網，構建成點線面的三維模型。
4）生成紋理：ContextCapture將不同視角的深度圖像匹配到同一坐標下，經過深度圖像融合獲得物體完整的幾何模型，然后確定深度圖像和紋理圖像的映射關系，并定義復合權重進行紋理融合來獲取整個紋理映射圖，并進行模型的紋理映射，構建成具有真實感的三維模型。
無人機CC土方3

至此，帶有材質覆面的點線面三維模型就生成了，后續的土方量計算，可以在ContextCapture內進行。
無人機CC土方4

3.實景三維模型土方工程量計算

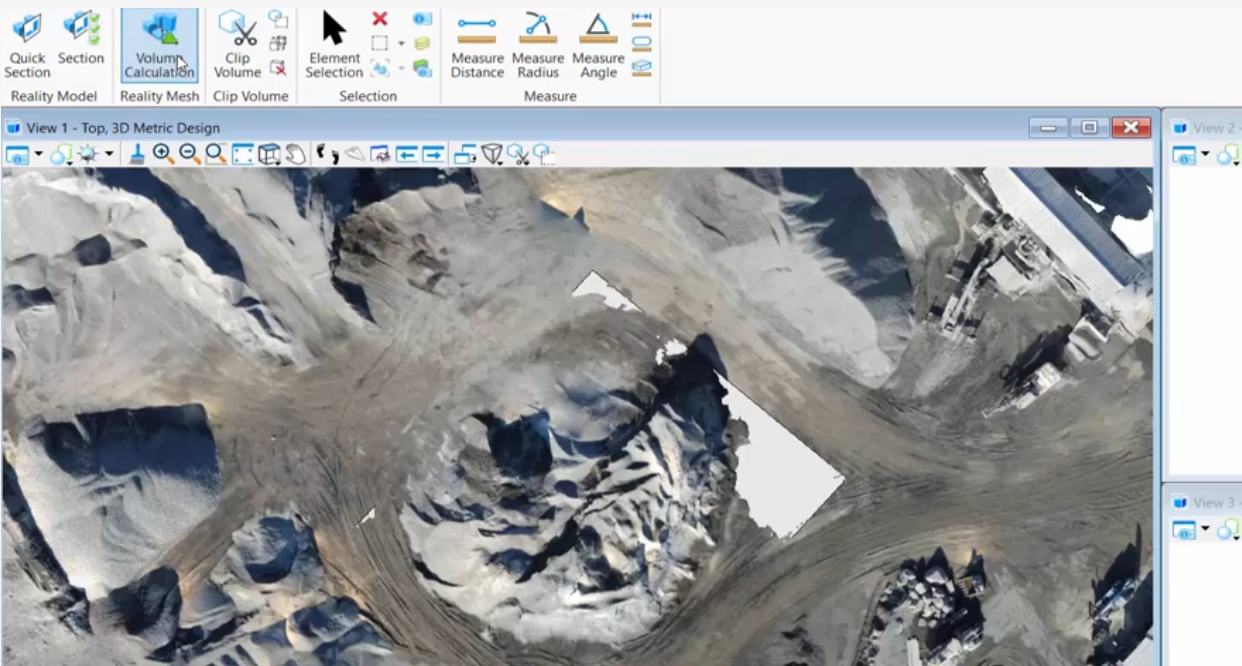

基于無人機航測數據，通過空三加密、三維重建，利用ContextCapture軟件生成實景三維模型，進而可以在ContextCapture軟件上選定任意位置，運用繪制輪廓與設置標高、坡度的方式自行繪制地坪草圖，推演劃定其位置的土方工程量，如圖：
無人機CC土方5

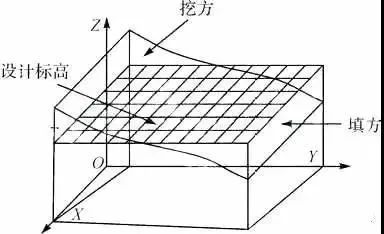

1）土方量計算技術路線
ContextCapture軟件會自動選擇“新構造”與“現有”之間的土方體量，并且左側屬性欄會顯示“切割/填充”、“填充”、“采樣距離”的值，這些值即為“挖填方凈值”、“填方”、“挖方”的量，則土石方的挖方、填方與挖填方凈值直接顯示出來。
無人機CC土方6

2）技術優勢
傳統的土方計算方法存在著計算量大、計算精度不高、計算步驟繁雜等缺點，利用基于ContextCapture的實景建模土方工程量計算方案不僅能快速得到精確的土方工程量，而且在降低人工成本和時間成本的同時，測量的土方工程量精度也比傳統測量方法要高許多。
>>>ContextCapture軟件功能詳情

〈〉

方便準確！基于ContextCapture的實景建模土方工程量計算方案

城市建模_城中村批量快速三維建模方法研究及實現

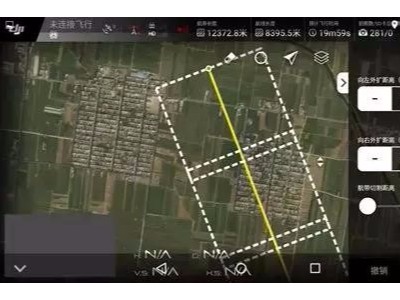

大疆精靈4 RTK航帶規劃設計要點
