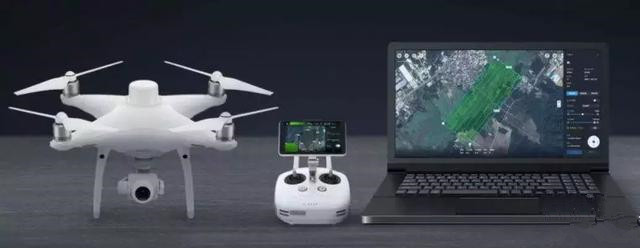

精靈 Phantom 4 RTK是一款小型多旋翼高精度航測無人機，面向低空攝影測量應用，具備厘米級導航定位系統和高性能成像系統，便攜易用，全面提升航測效率。那大疆精靈4RTK的航帶如何規劃設計呢？

一、 大疆航帶設計主要參數

1.帶寬設定：分為左右寬度設計，根據條帶寬度要求進行設定即可。

2.航帶切割距離：切割，即條帶圖分段的長度。即如果條帶圖長度大于2km的時候，APP要求設定每個航段的長度，介于0.5-2.0km之間。

3.其它參數參照2D設計參數即可（飛正射條件下）。

二、航帶設計主要考慮因素

1.單塊電池電量：既要考慮航帶切割距離，也要考慮單塊電池最大工作效率，避免浪費，也保證飛行安全。所以，保證單電池充分高效率應用是航帶設計的第一重要因素，否則會造成巨大的電池浪費，且在電池?cái)?shù)量不足情況下，影響飛行任務的完成。畢竟大疆P4RTK對于大面積，長距離航測屬于小馬拉大車的情況。

2.單次航線飛行時間：經過多次實踐發現，大疆P4RTK的單電在保證30%報警電量前提下，若飛行速度7m/s，那么它的最大飛行距離約7.8km，最大飛行時間約18min，所以航線的切割距離以飛行時間不超過18min為宜，因?yàn)榭紤]到條帶航線涉及到無人機返航時的最大水平距離約為1km（返航點設定在切割航帶的中間，最大切割按2Km考慮，此返航點即為1km）。如果在切割航帶一端飛行，那么返航水平距離最大為2km，是比較危險的。

3.全覆蓋/高效率：在保證影像重疊度的要求下，盡量選擇高效率模式，可以節省飛行時間和電量的目的。

4.滿足GSD的條件下，盡量選擇較高飛行高度。

三、大疆P4RTK航帶規劃的幾個特點

1.對于“全覆蓋”模式下，航線之間縱向重疊度很高，APP自動生成兩側航線，順序排序，這種方式對返航點的設定要特別注意。見下圖

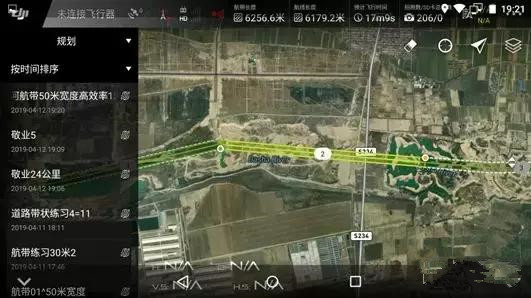

圖1

圖2

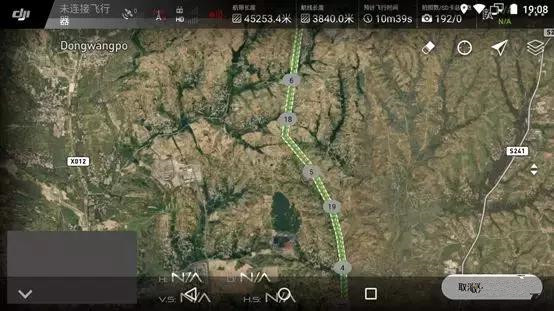

2.從圖1、圖2中可以看出，根據航帶切割距離，APP沿著航帶設置的航線是順序排列，然后在終端返回起點排序。

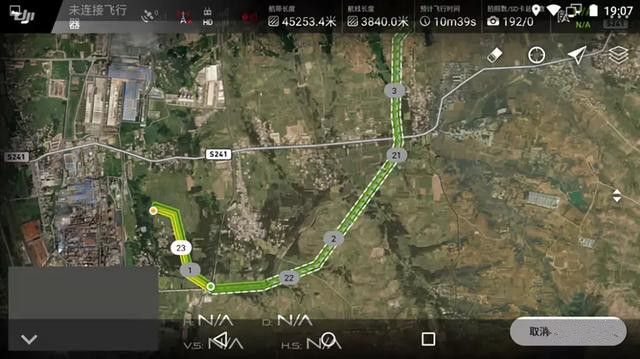

3.圖1中的黃色航線23，綠色點為航線起點，黃色點為航線終點，從屏幕最上行可以看出此條航線的設計長度3840.0米，飛行時間10min39sec，拍攝照片數量為192張。

3、航帶設計時的第一個點，即為航線的起始位置。

圖3

圖4

圖5

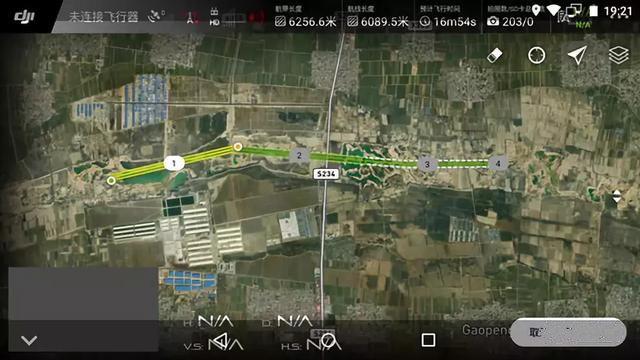

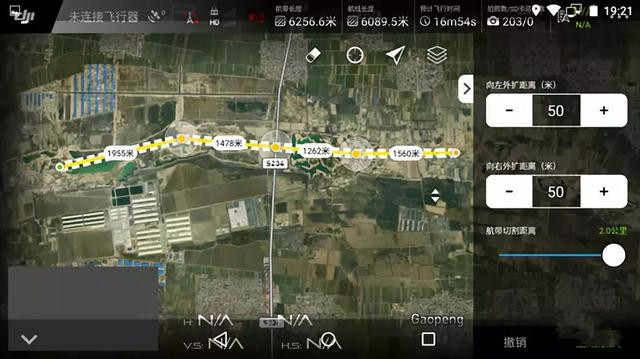

4、圖3中，航帶切割距離按最大2km設計，第一條航線飛行時間為16m54s，第二條航線因?yàn)榍昂蟑B加，所以飛行時間增加到17m9s，總體接近18min，滿足單塊電池高效率使用。該航帶設計為相對優化的設計方案。按此方案，最多3-4塊電池可以一次性完成任務。因?yàn)榈谒亩魏骄€時間很短，可以將第1/2/3航帶適當延長飛行時間到18min。

圖6

圖7

圖8

圖9

圖10

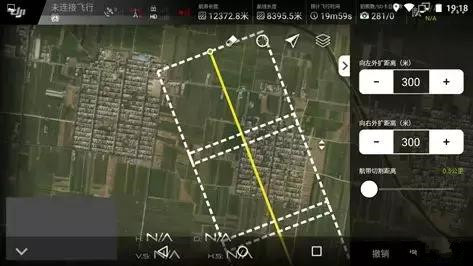

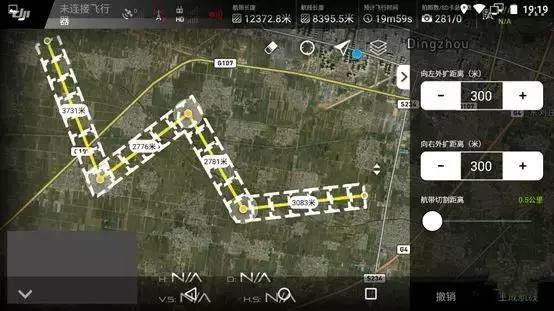

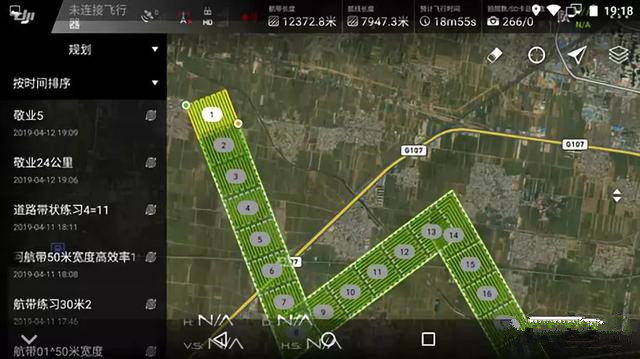

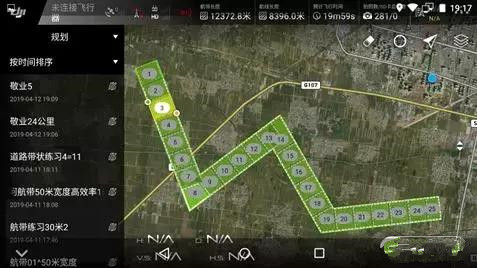

5、圖6-圖10為12.37km長度，600m帶寬道路航帶設計。從圖中可以看出，除第一航線為18m55s外，其余航線因?yàn)榍昂蟑B加飛行時間為19m59s，單電池電量幾乎到了飛行極限。針對此，可以減小圖5中的航帶切割距離，增加航線數量，使得第2條以后航線飛行時間控制在18m左右，以保證飛行安全。

6、根據圖5-圖10可以看出，假設每段航線消耗1塊電池，那么這12.37km條帶圖，將達到25個架次飛行。鑒于大疆充電器非同時對電池充電，單塊電池充滿電量一般不少于45分鐘，考慮循環充電的話，4塊電池循環使用，那么每天最多可以飛行5-6個架次，之后由于電池不能及時充滿電量，造成外業時間的浪費，按上述估算，要飛完這12.4km航帶，至少需要4天時間。

7、返航點設置：返航點，即飛行器放飛的位置，飛行器會自動記錄返航點設置。在實踐中，一般返航點設置在航線的中間位置，有利于充分利用電池電量，縮短返航距離，保證飛行安全。

8、實踐中發現：圖1-圖2航帶設計方案中，飛行器并非按照1/2/3….的次序飛行，而是自動按照上一條航線終點連接下一條航線的起點的順序來飛行。以圖1為例，飛完第1條后，無人機降落返航，然后再次起飛，按第23條航線飛行，然后第2條，第22條………

注意：對于非優化航帶設計中，會有以下情況出現，可能也是APP設計的一個bug，以下圖照片為例

此圖中，每條航線設計長度3201.5m，飛行時間為7m37s，那么實踐中發現，飛完第1條航線后，電池電量還十分充足，但是飛行器會認為任務完成，結束返航自動返回返航點，然后提示是否繼續，確認后飛行器會再次起飛去執行第8條航線；這樣一來，飛行器一起一落就造成了電池電量的巨大浪費。所以，航帶切割的距離以保證飛行器安全的前提下，盡量最大效率的使用寶貴的電池為宜。

四、總結

1、航帶設計切割距離以保證飛行器安全、單電池電量充分利用為前提，不能盲目設計為最大2km航帶。

2、調整飛行高度，飛行速度，重疊度等參數，保證每架次飛行安全。

3、根據電池等配備，充分估算飛行總架次，優化航帶設計方案。
