REVIT如何制作管道三維系統 圖?在出圖過程中，有時希望用系統圖或者原理圖的方式，展示整個建筑中各管道系統的設計原理，下面講解如何創建三維系統圖。

1、創建三維視圖?？梢栽诠芾磉x項卡上找到“三維視圖”，點擊“默認三維視圖”創建一個默認的三維視圖。

2、在視圖控制欄中將創建的三維視圖的詳細程度修改為“粗略”。這樣，所有的管線都會以單線方式顯示。

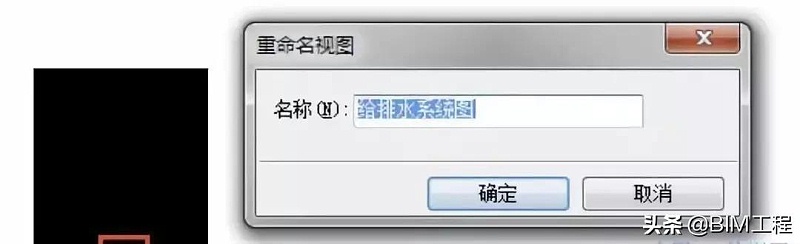

3、在視圖控制欄中點擊“解鎖的三維視圖”命令，然后點擊“保存方向并鎖定視圖”。如果該三維視圖的名稱為默認的“{3D｝”，則需要在彈出的“重命名要鎖定的默認三維視圖”對話框中輸入新的視圖名稱，如圖所示。

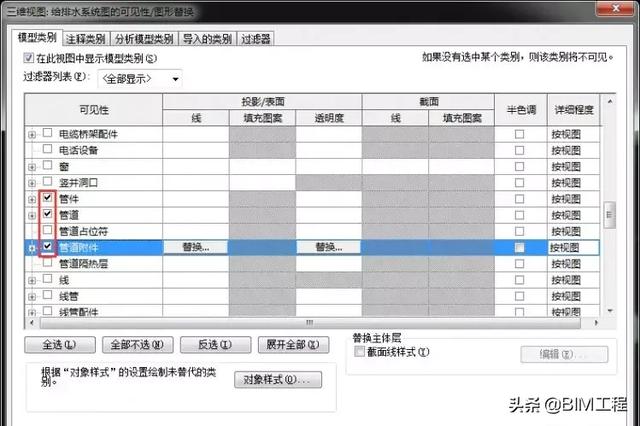

4、打開“可見性/圖形替換”對話框，在“模型類別”選項卡中，根據需要將除了管道、管件、管路附件以及機xie設備之外的所有類別的可見性關閉。這樣，就得到了所有管道系統和相應的設備，如圖所示。

5、為了區分系統類型，用戶需要在過濾器中新建并添加過濾器，使該視圖中僅顯示當前需要顯示的系統。例如：繪制的是給排水系統圖，用戶可以新建一些過濾器，將xiao huo xuan 、噴淋、空調水系統等其他系統管道的可見性關閉。

6、創建過濾器隱藏不屬于當前系統的機xie設備等圖元。由于機xie設備類別中包含了各種用戶的設備，所以也需要通過“過濾器”或者“在視圖中隱藏”的方式，將不需要顯示的圖元隱藏。必要時，可以為機xie設備添加共享參數，用于識別每個機xie設備屬于的系統，然后再用過濾器控制其可見性。

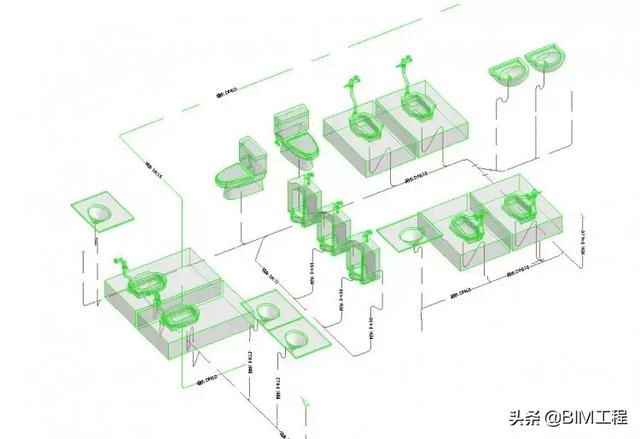

7、使用“標記”命令標注需要顯示的管徑、標高等信息。必要時可以使用“文字”等工具添加注釋，并將其作為圖紙導出，這樣就完成了系統圖的制作，如圖所示。

意義：通過學習上述文章，可以了解到在實際建模過程中，遇到需要創建系統圖或者三維圖的時候，在有需要的情況下添加過濾器將不需要的模型過濾掉，來創建不同系統的三維系統圖，并添加需要的注釋，可以很好幫助出圖，合理運用。
