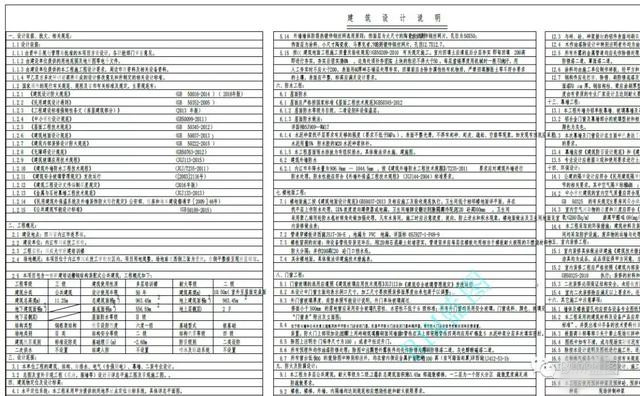

從今天開始，艾三維軟件將會不定期更新怎樣從Revit中直接出圖，包括（不僅限于）出圖流程、線型、線寬設置、填充圖案設置、材質設置、符合企業標準的圖層設置、剖面圖、大樣圖、文字注釋、圖紙修訂、圖框制作、導出CAD設置、打印設置、節點出圖等相關內容，我們都知道自從有了Revit、Achicad、Tekla、Rebro等BIM設計軟件以來，我們都想從這些軟件中直接出符合規范的施工圖紙，無奈這些軟件出來的圖還得經過后期稍微整理才能達到我們想要的，這是比不了傳統二維天正出圖，今天小編先說說建筑施工圖從BIM軟件中出圖的一些方式，這里還是以Revit出圖為例，我們都知道一套完整的建筑施工圖包括（不僅限于）有圖紙目錄，建筑設計說明，工程做法表，平面圖，立面圖，剖面圖、詳圖等組成，不同的圖紙在Revit里出圖的方法是不一樣的。

在Revit里生成二維圖紙基本有三種方式：

1、完全與模型文件關聯的圖紙

完全基于模型文件生成的圖紙。這類圖紙是從模型里直接切出并和模型文件相互關聯的。

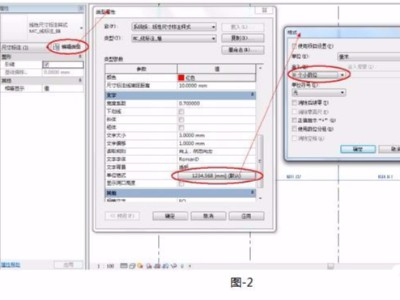

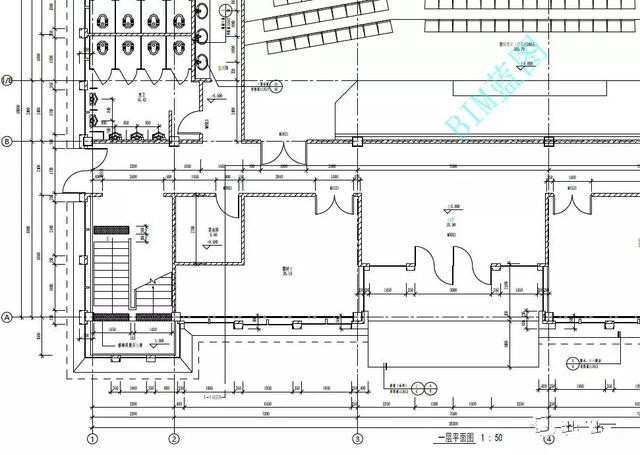

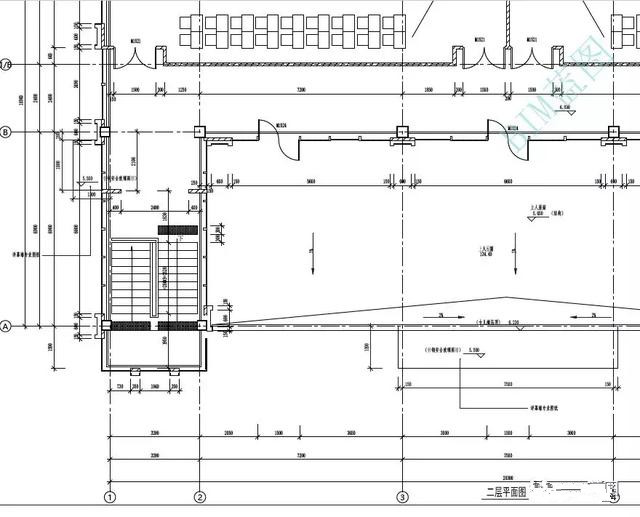

1、平面系統：包括各樓層平面圖、屋頂平面圖

2、立面系統：包括室外立面圖、 各個房間室內立面圖

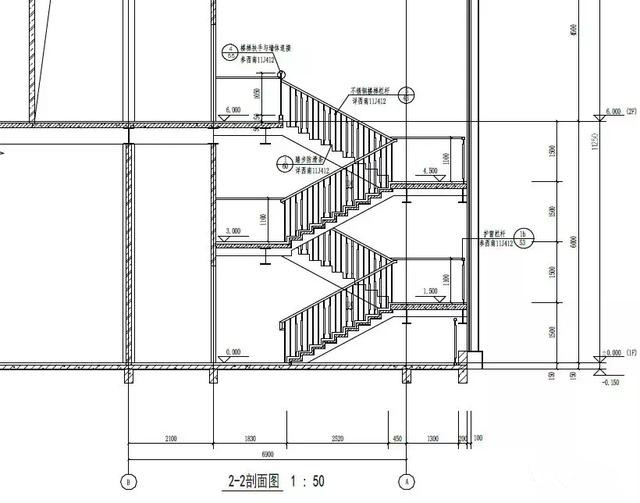

3、剖面系統：包括各個方向的剖面圖、墻身剖面

4、局部放大圖：包括衛生間詳圖、樓梯間

5、詳圖：特殊需要表達的節點詳圖

6、明細表：包括面積表、門窗表、柜子明細表、室內材料明細表

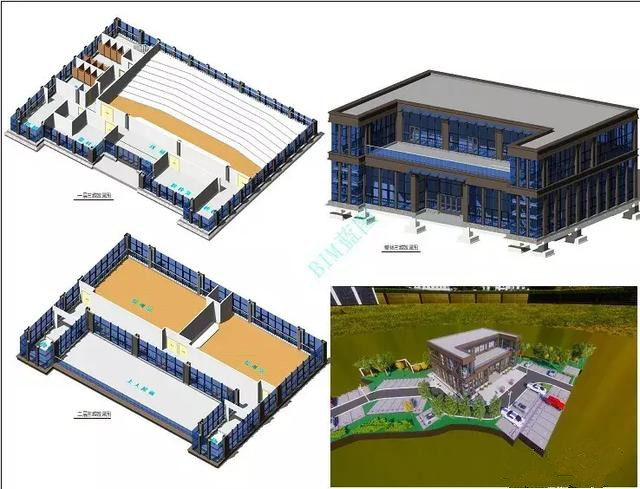

7、三維透視圖/軸測圖：包括整體三維透視圖、整體軸測圖、局部透視圖、局部軸測圖

2、部分基于模型文件關聯的圖紙

基于模型文件切出的主體輪廓，后期用2D線樣式，填充樣式，文字注釋等加以說明。

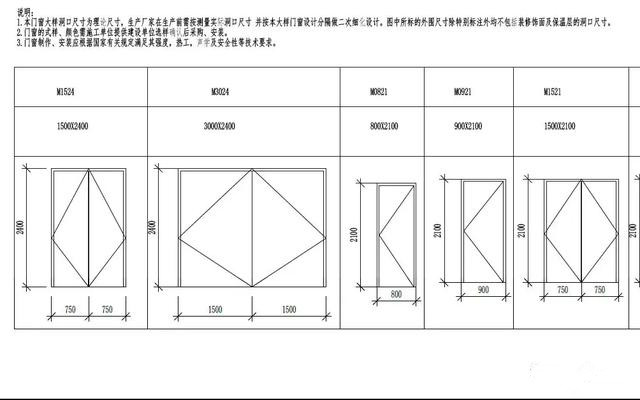

包括：墻體類型、墻身大樣、局部剖面、屋面檐口節點 、門大樣詳圖 、窗戶大樣詳圖。

3、完全與模型文件不關聯的圖紙

與模型文件毫無關聯的圖紙。

其一用REVIT里面自帶的繪圖工具繪制二維圖紙，如2D線，填充樣式，文字說明等。

其二從外部導入DWG 文件，可以直接套用，也可以根據需要后期加工。

總平面圖（基本從外部導入DWG文件）

項目區域位置圖（可以手工繪制，也可以從外部導入DWG文件）

以上的內容用簡單的話來說就是Revit出圖分三種情況：

一種是模型直接生成圖紙，一般是一些平面圖或立面圖等，這些和模型的完整性及正確性有關；

另一種是直接在Revit中用二維的線條來繪圖，這和CAD類似，這種方式是用來補充我們沒有辦法做詳細的模型；

第三種是直接導入已有的CAD圖，這種方法比較簡單。

4、直接從Revit導出PDF
