有時候我們尺寸標注顯示是整數的構建往往帶有很細小的尾數。在通常情況下這些尾數可以忽略。但是在出施工圖的時候這些尾數往往會影響出圖表達，這樣的話怎么才能解決這個問題呢?

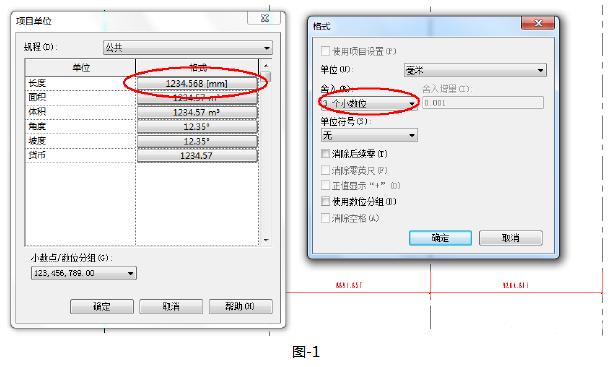

首先我們點擊“管理”選項卡中“設置”面板下的“項目單位”命令。在彈出的對話框中選擇“長度”命令。然后設置成如圖-1的樣式。點擊確定。

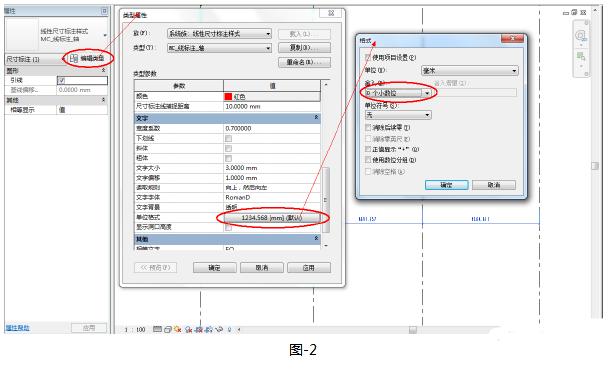

這時大家可以按照自己所需要的尺寸進行對照即可。但是大家可能發現了這么更改之后連尺寸標注也變成了帶有尾數的標注。這時我們只要對尺寸標注的屬性進行修改即可。

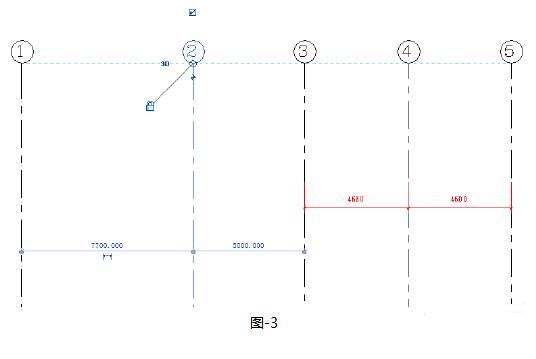

設置完成后我們就可以發現臨時尺寸標注是帶有三位小數以方便我們進行檢查而尺寸標注為整數方便我們出圖。如圖-3所示
