BIM在阿里張北云計算數據中心的應用

伴隨著科學新技術日益飛速發展，BIM技術 在建筑領域也已深入滲透到項目當中。在建筑施工企業不斷擴展新類型項目的同時，也將BIM技術充分應用在新類型項目中。

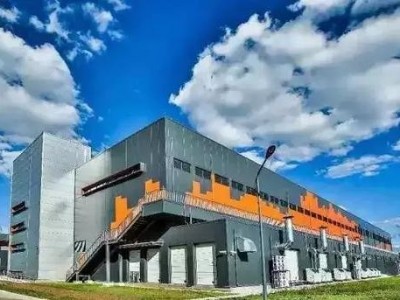

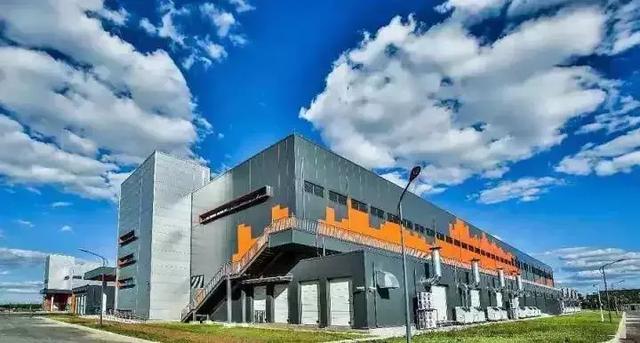

【實例】由中建一局安裝公司履約的張北廟灘阿里巴巴云數據中心機電項目：

數據中心項目總建筑面積約7萬m2，自用數據項目，地上兩層，共3棟?rùn)C(jī)房樓，1棟輔助樓；機電大型動力設備高達305套，精密型空調210臺，大型動力管道5300m，配電柜達2217套，電力電纜總量達近70000m，合同工期273天（設備調試工期120天）。

針對數據中心項目工期緊、機電系統復雜多樣等特點，利用BIM模型，獲取、分析工程量成本數據，提升設計質量，減少設計錯誤，將數據中心項目特點與現代BIM技術結合與應用，使施工順利實施。主要體現在以下方面：

1.BIM模型實現可視化、直觀功能

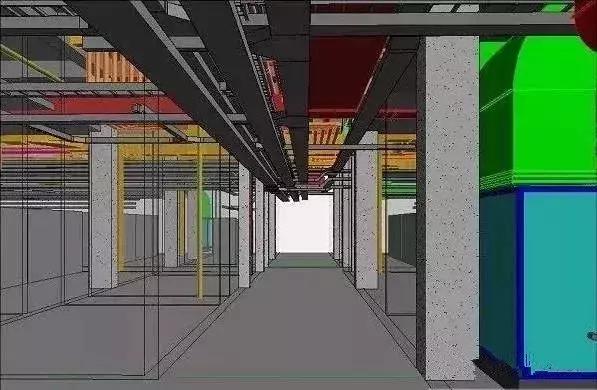

利用BIM模型進行全方位互動性的展現，直觀表現出建筑模塊的信息與相間關系。打破過往施工過程中面對二維圖形引起空間想像的常規習慣。

2.BIM技術應用使施工過程更順利、快捷

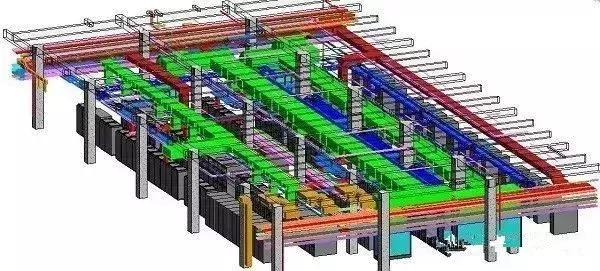

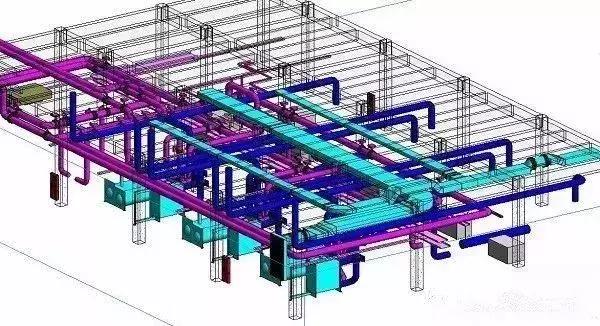

在BIM模型建立過程中，利用二維平面、系統圖進行管線布置與碰撞檢測，避免因管線交叉引起施工后續拆改、返工，對管線施工過程中閥門位置預留、管件加工起到預見性作用。從而解決了建筑情況單一、機房分散、數據處理設備機房集中、管線密集交叉情況嚴重、管道與閥門焊接接駁數量龐大等情況。

3.BIM技術與深化設計的密切聯系

BIM技術根據數據中心特點進行系統校驗、核算，針對體量龐大的低壓供配電系統結合數據設備機房供電需求，對配電回路進行梳理，同時，根據電流類型的區別以及物理分隔的要求，對低壓出線回路的電纜進行排列布置，使電纜在施工過程中敷設及視覺效果達到便利與美觀的目的。

BIM技術通過綜合支吊架系統設計計算生成支吊架模型，使支架在施工預制過程中達到快速、準確、統一的目的。

4.BIM技術與成本管控的結合

項目實施過程中成本管控重中之重，與BIM技術結合后，管理人員可通過1：1形成的模型進行工程量統計，對各類材料工程量進行管控，對材料使用情況進行預警分析，為成本管控起到極大的支撐作用。

通過BIM技術，利用三維模型及信息參數輔助實施和項目管理，提高施工質量、保證施工進度、控制施工成本，并且提升對此類型項目的施工效率及管理水平。
