導出道路要素線
我們可將道路要素線導出為多段線、路線和縱斷面。這些導出的要素線不會與道路連接,也不會在對道路進行更改后相應更新。
將道路要素線導出為多段線的步驟
如果我們要將道路幾何圖形用于其他目的(例如用于繪圖或用于曲面數據),就需要使用這個選項。
1. 單擊“常用”選項卡“創建設計”面板“從道路創建多段線”。
2. 在圖形中單擊道路要素線。如果未作出明確選擇,將顯示“選擇要素線”對話框。從列表中選擇要素線。
這樣就可以將該要素線導出為多段線。這個要素線的點代碼將顯示在命令行上。
將要素線導出為路線的步驟
如果我們希望應用路線樣式或標簽集,或查看縱斷面圖中的特定要素線,就需要使用這個命令。
1. 單擊“常用”選項卡“創建設計”面板“路線”下拉列表“從道路創建路線” 。
2. 在圖形中,選擇要導出的道路要素線。如果未作出明確選擇,將顯示“選擇要素線”對話框。從列表中選擇要素線。
3. 在“創建路線 - 從對象”對話框中,輸入所需數據。
4. 選擇要導出為路線的另一條要素線,或按 Enter 鍵以結束命令。這個要素線即導出為路線,并且可在“工具空間”的“瀏覽”樹中進行查看和編輯。
將要素線導出為縱斷面的步驟
從道路要素線中導出的縱斷面列在基準線路線(從中導出原始路線要素線)下的“瀏覽”中。
1. 單擊“常用”選項卡“創建設計”面板“縱斷面”下拉列表“從道路創建縱斷面” 。
2. 在圖形中,選擇要導出的道路要素線。如果未作出明確選擇,將顯示“選擇要素線”對話框。從列表中選擇要素線。
3. 在“創建縱斷面 - 新繪制”對話框中,輸入所需數據。命令行中將顯示信息“<縱斷面名稱> 已創建”。如果當前圖形中存在基準線路線的任意縱斷面圖,那么新的道路縱斷面將添加到該縱斷面圖中,并且以選定樣式顯示。
4. 選擇要導出為縱斷面的另一條要素線,或按 Enter 鍵結束命令。這樣該要素線即導出為縱斷面,并且可在“工具空間”的“瀏覽”樹中進行查看和編輯。
將道路點導出為幾何空間點
我們可以導出選定道路中的所有點,也可以按樁號范圍或點代碼類型來限制選擇要導出的點。
1. 單擊“道路”選項卡 “啟動平臺”面板“從道路創建點”。
2. 在圖形中單擊要用來導出點的道路。
3. 在“創建幾何空間點”對話框中,單擊“整個道路范圍”以導出所有點,或者單擊“用戶指定的范圍”以選擇某一范圍內的點。
4. (可選)如果選擇了“用戶指定的范圍”,那就可以單擊“選擇基準線”列表以選擇基準線,也可以單擊,然后在圖形中選擇路線。
5. (可選)如果選擇了“用戶指定的范圍”,那就可以在“路線起點”和“路線終點”字段中輸入起點和終點的范圍,也可以單擊,然后在圖形中單擊相應的位置。
6. 在“新的點編組名稱”字段中,輸入將包含所有已提取點的點編組的名稱。
7. (可選)通過選擇或清除“選擇要?jiǎng)?chuàng)建的點代碼”表格中點代碼的“選擇”字段,基于點代碼來選擇要導出的點。
8. 單擊“確定。這個點編組即被創建,并顯示在“工具空間”的“瀏覽”樹中的“點編組”集合中。這些點將使用默認的“點編組”顯示設置顯示在圖形中。并以它們的點代碼名稱標注。
將道路曲面導出為拆離的曲面的步驟
我們還可以將道路曲面導出為 Autodesk Civil 3D 曲面對象。已導出的曲面將不再是道路的一部分。對基本道路對象所作的更改不會影響已導出的曲面。
根據定義道路曲面的方式(是連接還是要素線),導出的曲面將包含相應的特征線。
1. 單擊“常用”選項卡“創建地面數據”面板“曲面”下拉列表“從道路創建曲面” 。
2. 在圖形中單擊要用來導出曲面的道路。將顯示“創建道路曲面”對話框。查看此選定道路的所有可用道路曲面。
3. 對于不想導出的曲面,需要清除相應的“選擇”字段。
4. (可選)要設定導出曲面的樣式,需要單擊“曲面樣式”字段。在“拾取道路曲面樣式”對話框中選擇新樣式。
5. (可選)要設定導出曲面的渲染材質,需要單擊“渲染材質”字段。在“選擇渲染材質”對話框中選擇新渲染材質。
6. 單擊“確定”。曲面即被創建,并位于“工具空間”的“瀏覽”樹中的“曲面”集合中。這些曲面將根據在“導出道路曲面”對話框中所設定的曲面樣式來顯示。

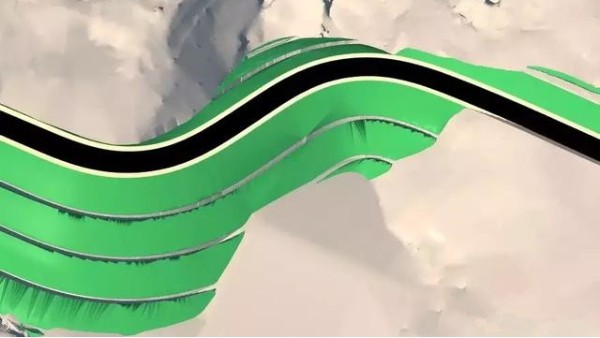

道路平面交叉指的是道路與道路在同一平面內的交叉,簡稱交叉。一般的可分為十字形、T形、Y形、X形、錯位和環形等六種交叉形式。在道路的工作中我們經常會遇到平面交叉,而利用廊道建模是無法進行平面交叉的建模,但面模板卻可以有效的解決平面交叉的建模工作。下面以X交叉為例和大家分享下如何利用面模...

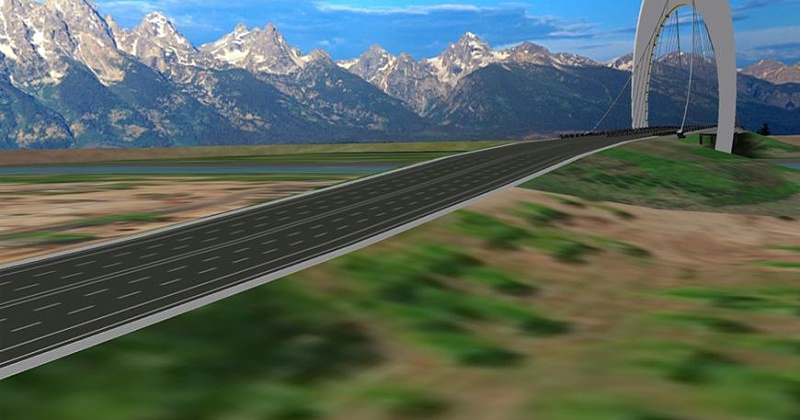

Autodesk平臺BIM道路建模展示所使用的軟件為Infraworks360,在此軟件里可導入Civil3d路線及模型。對于一般簡單道路,沒有多級邊坡或復雜交叉口,可直接導入Civil3d路線,甚至不需要在Civil3d中定義路線縱斷面。對于稍微復雜道路,則建議主線在Civil3d建好模型再導入。
