ContextCapture S3C Composer是ContextCapture實景建模系統Viewer的項目編輯工具要打開該工具，須在ContextCapture的安裝目錄下啟動bin/CC_S3CComposer.exe。用戶可以通過 ContextCapture實景建模系統SceneComposer 編輯S3C場景的索引文件，來重新設置三維場景或者增加相關場景信息。

ContextCapture實景建模系統  SceneComposer 能夠：

· 編輯場景中相關的瓦片列表，

· 添加名稱和標志，

· 編輯參考坐標系統，

· 選擇默認瀏覽模式，

· 配置網絡發布，

· 編輯高級選項。

ContextCapture S3C Composer主界面

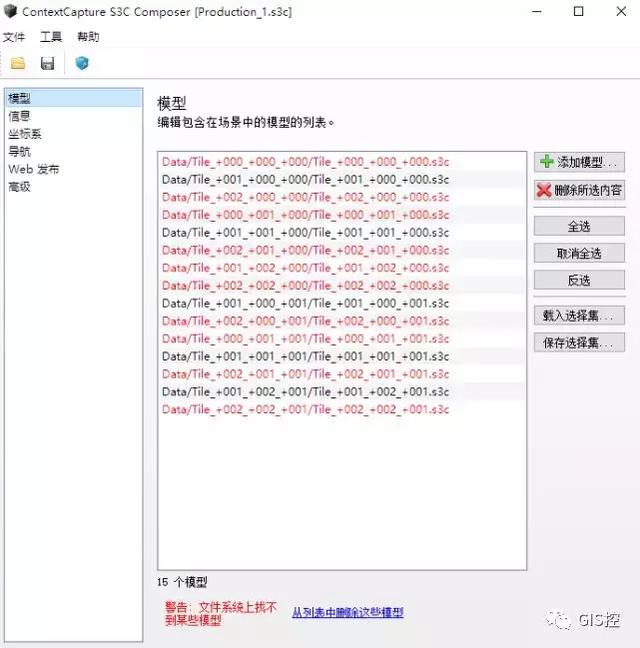

模型

編輯場景中相關的模型列表。

一個S3C場景是由眾多瓦片構成的。用戶可以從場景中增加或者移除瓦片。

如果坐標系是一致的，用戶可以將不同的數據整合到同一個場景中。

外部的OBJ模型也可以導入到場景中。

使用右鍵菜單中的預覽功能，可以對所選擇的模型在ContextCapture實景建模系統  Viewer中進行預覽。

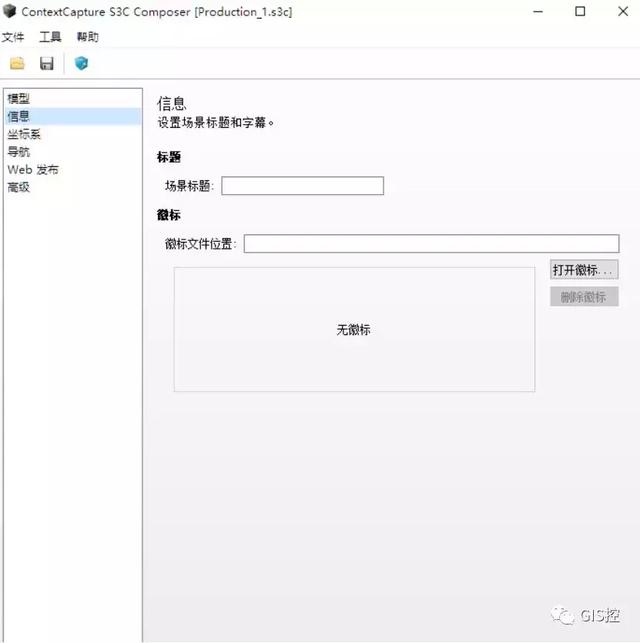

信息

設置場景名稱和數據版權信息

標題

用戶可以編輯場景名稱，同時顯示在ContextCapture實景建模系統  Viewer界面的右上角進行顯示。

標志

用戶可以編輯場景標志圖片，同時顯示在ContextCapture實景建模系統  Viewer界面的右下角進行顯示。

PNG或者JPG文件會被保存在.a3d文件中，同時與S3C索引文件同時保存。

圖片文件被限制在300×300像素大小。超過該大小的圖片會自動被縮小。

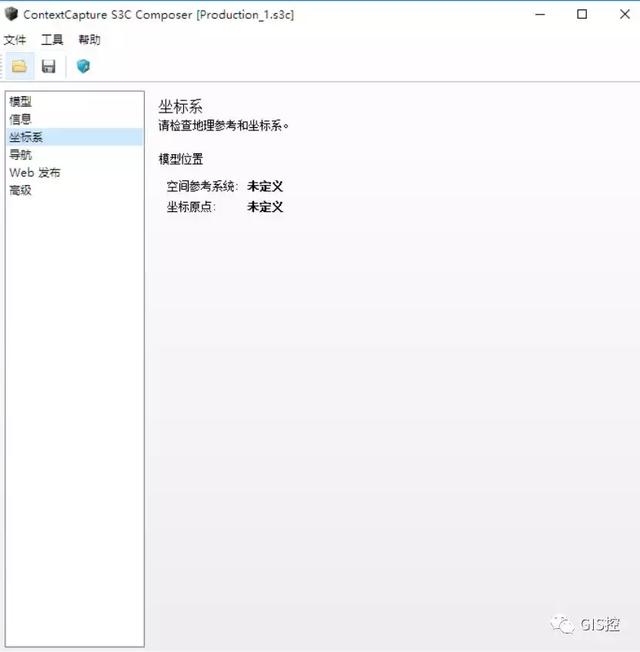

坐標系

檢查地理坐標系。

模型位置

顯示場景坐標系統。

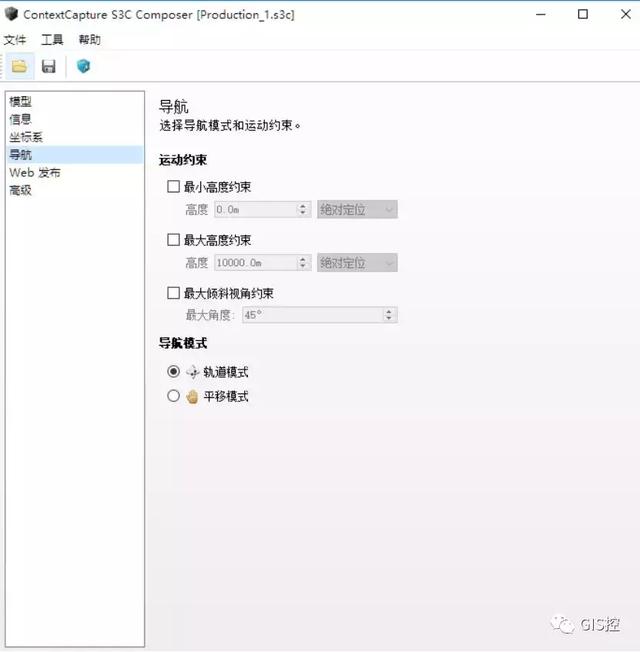

場景導航

選擇瀏覽模式。

最小/最大高度限制

設置鏡頭高度限制。

選擇相對地面的高度模式可以設置鏡頭相對地面的高度。

在Viewer Pro版本中，點擊'x'鍵，高度限制選項可以被關閉。

最大傾角限制

設置相機鏡頭方向與豎直方向的夾角限制。

在Viewer Pro版本中，點擊'x'鍵，高度限制選項可以被關閉。

導航模式

選擇默認的瀏覽模式。

在ContextCapture實景建模系統  Viewer 中可以對瀏覽模式進行重新設置。

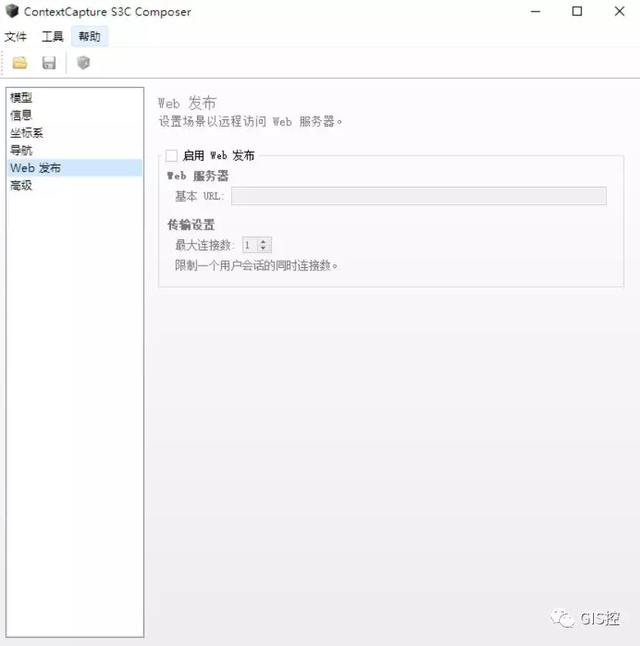

五、網絡發布

設置一個可以訪問遠程服務器數據的S3C場景文件。

網絡服務器

根URL：添加網絡服務器的根URL。

ContextCapture實景建模系統  Viewer會將S3C文件中的根目錄與瓦片的相對路徑解析成完整的URL。

傳輸設置

最大連接數量。

ContextCapture實景建模系統  Viewer 利用并行連接來下載三維場景的每個節點，來保證流暢性。通過本設置，可以設置連接的最大并發數。



工具

編輯命令行

菜單 工具>編輯命令行

場景的設置和編輯也可以通過命令行進行。

利用ContextCapture實景建模系統  Viewer 進行預覽

菜單 工具 > 利用ContextCapture實景建模系統  Viewer 進行預覽

利用 ContextCapture實景建模系統  Viewer 預覽所定義的三維場景。

文件

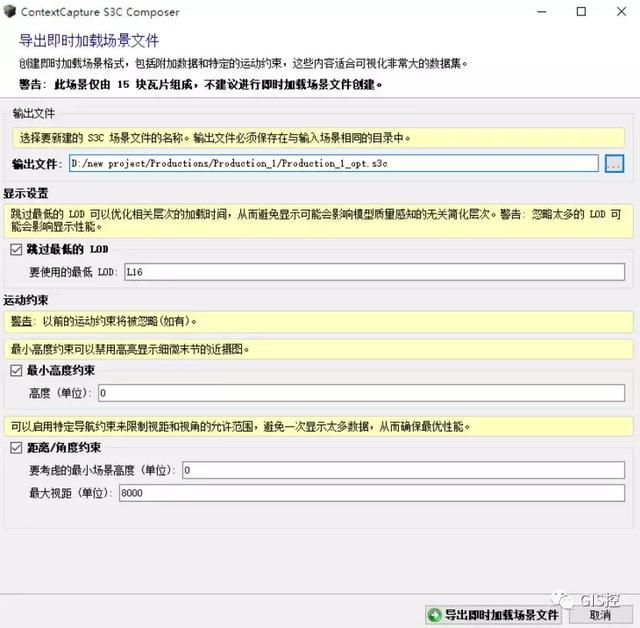

導出可即時載入場景索引文件

菜單 文件 > 導出可即時載入場景索引文件

對于大規模的場景數據（通常有幾百個瓦片），默認的場景結構不適合進行高效的瀏覽：加載和顯示的性能可能會受影響，尤其是通過網絡進行瀏覽時。

輸出可即時載入場景索引文件，可以生成一個利于瀏覽較大場景數據的索引文件。

輸出的場景索引文件整合了每個瓦片的抽象輪廓，在帶有LOD結構、限制角度限制高度的瓦片數據被加載之前用于顯示。

工具只適合平面切塊方式的場景，并且場景中切塊數量通常大于50塊。

輸出文件

輸入新S3C索引文件的名稱。

輸出路徑必須與輸入路徑保持一致。

注意：輸出文件時會同時生成一個A3D文件，該文件在進行場景瀏覽時也是必需的。

選項

跳過最低級別LOD

定義場景所要顯示的最低的LOD級別。

跳過最低級別LOD，可以優化相關級別的顯示時間（同時可以避免加載影響感官質量的簡化數據）。

開始LOD級別需要根據數據中的實際開始級別進行設置。參見LOD命名規范。

關閉該選項，軟件默認使用最低級別LOD數據。

最低限高設置

相機運動過程中的平均高度限制。

限高可以避免突出一些場景中的不重要的細節。

距離/角度限制

對于可視距離和可視角度可以進行限制，以避免一次性顯示過多的數據，增強顯示的性能。

根據輸入的模型數據來輸入 最低場景高度，并且通過設置最大可視距離來調整可視范圍。



案例：制作索引文件

如果打開失敗，則將該索引文件復制到桌面，然后再打開。

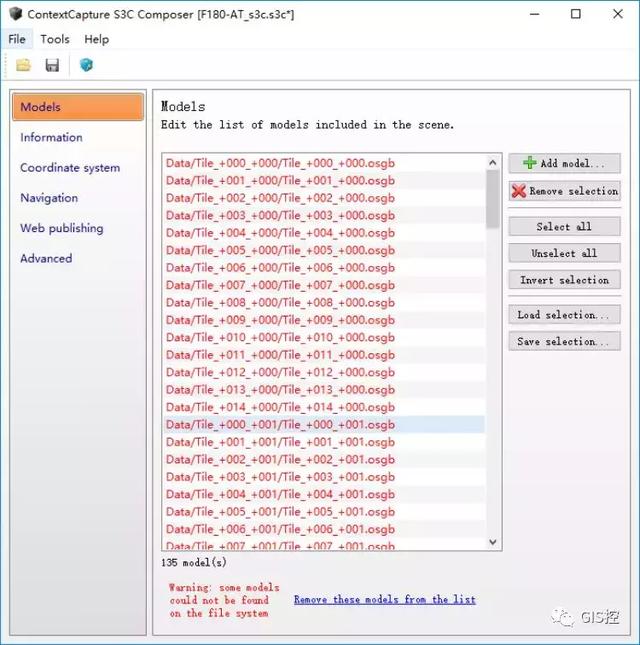

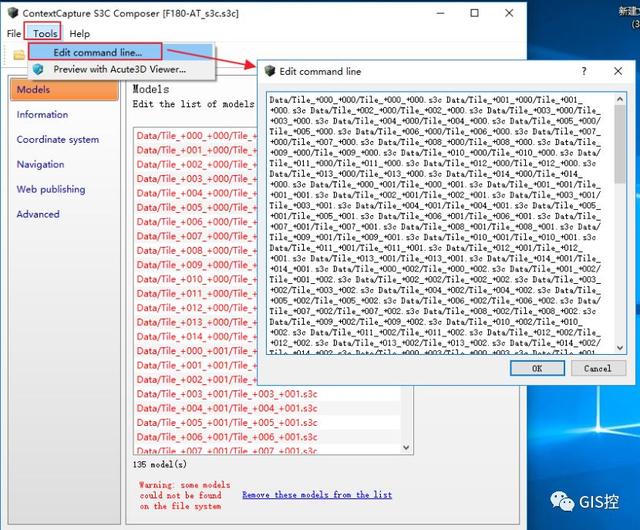

打開后的s3c索引文件

3修改.s3c索引文件

打開s3c索引文件

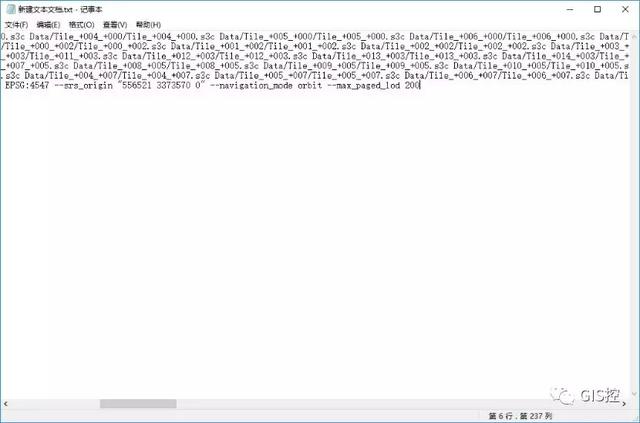

把前面打開的“Edit command line”面板中的內容復制到txt文檔

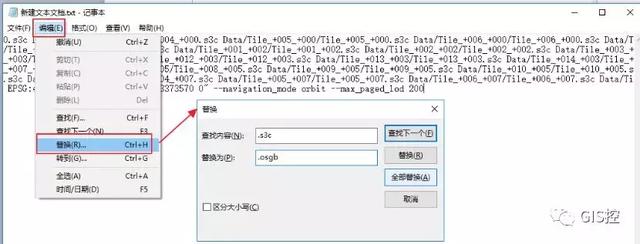

替換文件后綴名

替換文件后綴名后

注：有心者可以看到此處的索引是包含”Data”路徑的，如果想聯合多個osgb模型，也可以可以改變文件夾名稱，前提是需要這幾個osgb模型的坐標原點是一致的。

4保存修改后的.s3c索引文件，并復制到osgb模型目錄。

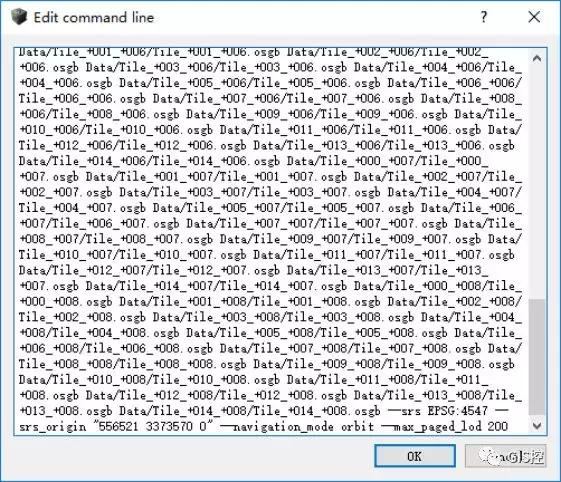

將替換文件后綴名的內容從txt文檔中復制到前面的“Edit command line”

使用替換后的內容替換舊的內容



替換索引內容后

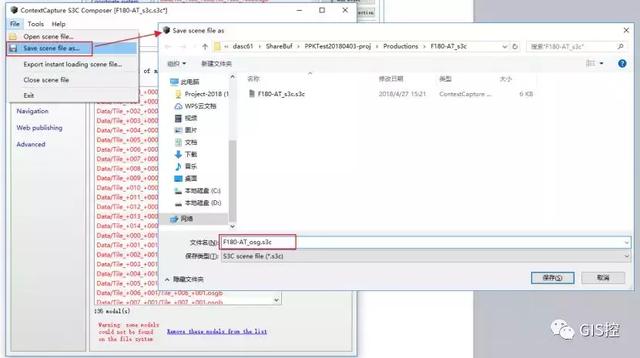

保存新的osgb模型索引

復制到osgb模型所在位置，然后雙擊打開。
