深中通道項目是國務院批復的《珠江三角洲地區改革發展規劃綱要（2008~2020年）》建設開放的現代綜合運輸體系中的重大基礎設施項目，被編為G2518國家高速公路，連接廣東省深圳市和中山市，是世界級超大的“橋、島、隧、地下互通”集群工程，全長24千米，預計2024年建成通車。深中通道的建設，離不開大量裝配式橋梁鋼結構的應用。在前段時間召開的中國鋼結構協會第七次會員代表大會上，中國鋼結構協會會長岳清瑞提出“用10年時間，完成從鋼結構制造大國到鋼結構制造強國的 轉變”。其中著重強調了鋼結構行業的兩化深度融合，急需開展一批鋼結構制造智能工廠/數字化車間示范工程的建設。
艾三維技術已成功實施湖北鄂州機場市政工程、深中通道工程、南京光華路、禹門口黃河大橋、溫州龍港大橋、杭平申鐵路橋、深圳福龍立交等項目的 BIM技術咨詢服務。
下面帶您了解一下世界級超大集群工程——深中通道項目鋼箱梁制造“智能制造”解決方案。

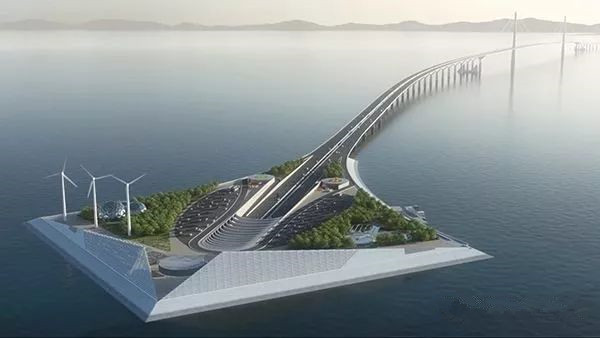

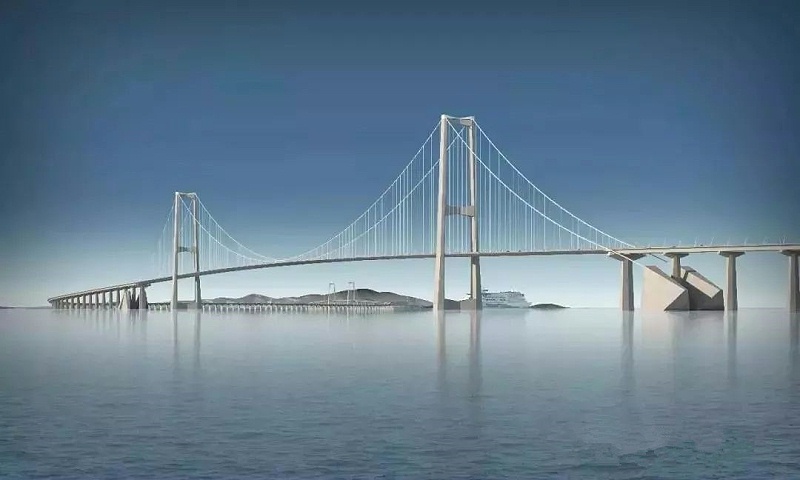

深中通道效果圖

1.橋梁結構BIM建模與問題優化
同步設計階段或根據施工圖，建立橋梁全信息BIM模型，優化結構沖突與設計問題，提高設計質量。
2.編制項目BIM實施標準和BIM構件庫
在BIM項目實施階段，根據企業架構和項目管理流程，參照國家和地方BIM實施標準，細化和編制項目級BIM實施規范文件，包含建模標準、協同標準、網絡架構、文件管理等規則。
標準制定后，還將在項目實施過程中，同步建立和累計企業BIM構件庫，即通過同類型多項目的BIM數據累計，提高今后類似項目的建模速度，降低建模成本，逐步形成企業核心BIM資料。
3.復雜節點鋼筋建模
按施工圖建立鋼筋BIM模型，模擬和分析預應力波紋管與結構鋼筋的碰撞情況，能夠對鋼筋空間排布和綁扎進行三維技術交底和展示，并根據項目需要建立鋼筋工程量統計數據模型。
4.施工場地布置規劃與仿真
在施工進場前，通過BIM對場地進行仿真和模擬，在三維BIM模型里預先建立項目部、攪拌站、鋼筋加工場等施工場地模型，優化場地布置合理性，提高業主交底效率。
5.專項施工方案模擬
對項目的一些重要施工環節或采用新施工工藝的關鍵部位進行模擬和分析，如現澆梁支護方案、設備吊裝方案、交通保障措施等進行方案模擬，直觀反映施工組織方案和安裝工序，進而清楚地把握安裝過程中的難點和要點，提高計劃的可行性，減少和避免返工問題，節省安裝成本。
6.可視化技術交底及現場服務
BIM顧問團隊提供階段性現場服務，輔助項目將現場的施工協調會、工程進度匯報會等日常工作，變得更加高效和準確。
7.地下管線遷改模擬
對施工區域的地下管網、障礙物，施工前可以根據物探成果、技術資料等進行全信息BIM建模，結合施工總籌劃，模擬待建區域地下管線的遷改和規避方案。提前發現和規避設計圖紙及施工方案問題，提前和設計、業主方溝通，進行方案的改進，減少搬遷次數和項目工期延誤。
8.4D施工進度模擬與管控分析
隨著施工階段的進展，利用BIM模型對施工計劃進行驗證和復核，通過模擬施工進度計劃內容，優化施工方案，再通過管理軟件對模型進行計劃進度和實際進度的比對分析，保證施工過程的工期管控和進度預警。
9.BIM工程量快速統計
基于BIM模型可以按區域、結構、施工時間等條件篩選和提取體積、面積、坐標、標高等工程量和施工信息，輔助材料管控和現場精細化施工管理。
10.現場管理移動應用
為了方便項目管理人員現場查看和調用BIM模型，我司還為本項目管理人員安裝和指導在IPad上查看BIM模型（軟件及技術支持，不含硬件），為項目管理人員提供最及時的數據更新支持，滿足現場查看、調用BIM模型信息的需要，更好的落實BIM施工管理應用。
11.無人機三維地形掃描
通過無人機三維掃描技術 ，將沿施工線路范圍采集三維地理空間信息，并處理后期數據添加項目坐標信息。相關成果可以輔助進行施工場地布置、交通組織模擬、高程分析、地面水流流向分析等。
12.施工場地實景掃描還原
利用BIM場地仿真技術和激光點云測量技術，對項目周邊環境三維點云數字化實景采集，如高壓線、居民區等限制條件，真實反映待建項目現階段的場地情況，對施工環境進行展示及問題分析，通過各種仿真技術手段，全面真實環境條件下對施工方案進行分析和優化。
13.激光掃描質量校核及虛擬驗收
通過高精度3D激光掃描技術，現場掃描完工結構激光點云數據數據模型，與BIM模型進行偏差比選，精確分析現場施工結構偏差，提高現場測量效率，輔助控制施工質量。
14.二維碼構件信息定位
現場施工管理過程，將基于BIM模型建立二維碼信息掃描與定位系統，可以在移動端設備現場定位和查看對應的構件信息，包含體積、材質、施工日期、現場技術人員等設計信息和施工信息，輔助現場信息化管理工作，同時具備良好的展示與交互功能。
15.虛擬工地展示及監控系統
根據無人機地形數據和場地BIM模型，在虛擬引擎中完成施工場地搭建，成果可單獨打包為EXE可執行文件，在系統中以第一人稱視角逼真體驗和瀏覽項目部場景。智慧工地展示系統 可以輔助項目場地科學規劃，對于安全文明施工，對于業主考察、文明工地展示、施工場地方案驗證都有很大的應用價值。
16.BIM人員技術培訓
在BIM成果提交給業主方階段，還將對業主方BIM技術人員進行常用的模型查看、數據提取、演示匯報等技能培訓，保證業主方能熟練使用BIM成果。
17.基于BIM的網絡協同平臺建設
通過輕量級網頁端的BIM協同平臺，項目相關BIM成果可以實現高效協同和共享。通過網頁端賬號登陸瀏覽輕量級的BIM模型、圖紙、現場狀況，協調溝通各方的工作問題和工程進度，實現BIM模型共享、問題溝通、安全管理和質量管理等，讓BIM信息共享實現價值最大化。
