在地鐵設計中，不論是地下車站還是高架車站，管線綜合都是設計中的重要組成部分。由于管線施工信息量巨大，要有效提高工程效率、保證質量，就需要在結合二維管線綜合和BIM三維管線綜合協調設計、完善施工。

名詞解釋

管線布置綜合平衡技術，簡稱管線綜合，是應用于建筑機電安裝工程的施工管理技術，涉及到建筑機電工程中通風空調、給排水、電氣、智能化控制等專業的管線安裝。

BIM技術在地鐵管線綜合上的運用具有重要意義。近年來，地鐵內部造型呈現復雜化、怪異化，僅憑借圖紙信息對建筑進行人腦想象可行度不高。利用BIM技術提供可視化思路，使圖紙信息以三維立體形式展現。同時，BIM技術還能優化項目設計、施工和運營過程。

地鐵管綜項目建造過程中，受周邊復雜因素影響，圖紙數據客觀性和實操性不足。BIM在模型建立時自行增加規則信息、物理信息或幾何信息，模擬運行狀態，可優化項目設計工作。

BIM管綜設計優勢

數據建模的直觀性

BIM三維管綜技術利用圖紙信息進行數據建模，使施工設計、分析評價、監察審核和竣工驗收各階段都能實現溝通協作，保證各工序間信息共享。BIM技術突破傳統二維管線綜合設計的局現，將構件形式立體展現，便于施工人員的技術分析。同時，BIM利用數據建模，將施工中容易出現的問題集中反映在模型中，以模擬形態展示設計要點，使整個施工計劃詳實、可視，便于工程后續質量和技術問題的解決。

突出部門協作作用

三維管綜設計立體、直觀，且模型建立以項目各環節變化數據為基礎，方便溝通交流；BIM模型可直接對各環節變動因素整合、添加，完成信息修正，及時向各部門輸送，完善項目部門的信息交流和施工協作。

設計難點突破

地鐵管綜中經常存在設計、施工難點（如設備區與站廳公共區的交接處、站臺扶梯兩側、通道出口和站廳交接地方都需要管線打架標高 ）。由于位置特殊，管線打架高度難以滿足裝飾要求，影響方案設計的正常進行。

BIM三維立體管綜設計通過團隊溝通協作，借助軟件自動檢測功能，全面、整體地觀測項目設計，集中突破難點，并提取出關鍵變化部分，針對性改進。

今天我們以沈陽和南京地鐵為例，與大家分享一些地鐵管綜的設計和管理經驗。

地鐵管綜建模

沈陽地鐵是沈陽重要的城市交通系統，現有地鐵1、2號線兩條線路載客運營中。在沈陽地鐵2號線北延段蒲河大道站，BIM作為重要設計手段完成了地鐵管綜應用。

硬件準備

該項目在應用BIM進行管綜設計前，進行了如下的硬件準備。

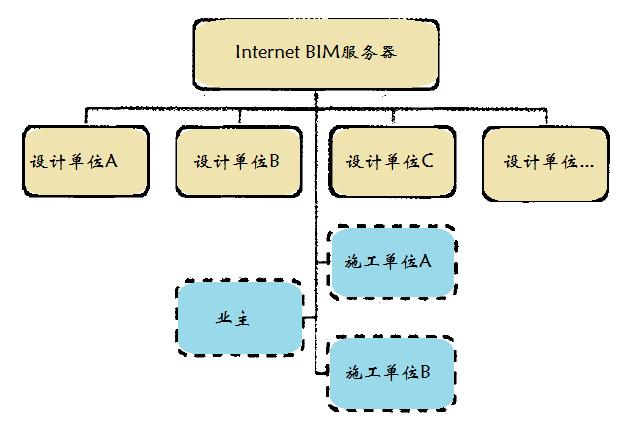

單位間BIM硬件架構

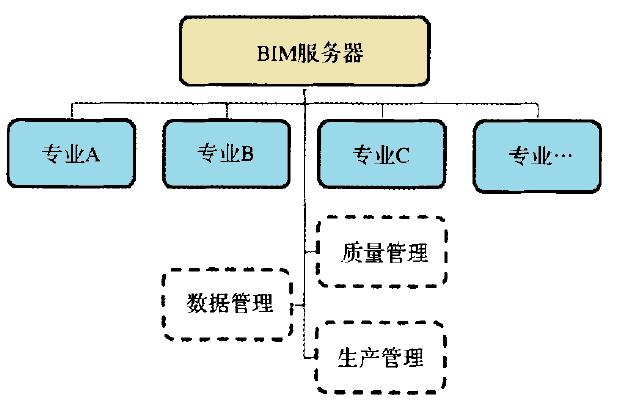

單位內部BIM硬件架構

軟件準備

BIM模型建立：Revit

管線碰撞檢測：Navisworks

工作流程

①土建模型

Revit包含Architecture、Mep、Structure三個模塊，分別用來建立、處理建筑、設備及結構模型，其中Architecture模塊提供建模工具，能快速建立軸網、標高到墻、梁、板、柱、門窗、洞口以及裝修構件等模型。

②管線、設備模型

由各管線專業在土建模型基礎上，通過協作方式建立，在各管線專業設計、建模期間，可隨時知曉相關上游專業方案影響，更早獲知對下游專業的預留條件是否可行。

③碰撞檢測

Revit提供了較簡單的碰撞檢測工具，可實現模型內按類別區分的硬碰撞檢測。但功能重點是作為建模工具，對碰撞結果的統計歸納功能不夠完善，且不能檢測間隙碰撞，因此還需通過Navisworks實現自動化碰撞檢測，逐一列出各碰撞點情況。Navisworks不僅可對管線碰撞檢測結果報告進行輸出，還能實現對管線進行間隙碰撞檢測及報告項目與碰撞模型對照查看等功能。

④碰撞排除

⑤交付成果

在應用過程中，管綜設計周期應用BIM技術作為設計、檢測手段，由于碰撞檢測結果由各構件的實際空間位置經過計算得出，碰撞結果可以全面、精確、無遺漏，經對檢測結果逐一檢查，管線碰撞全部解決。

現代化立體交通推動沈陽經濟不斷發展

管綜BIM設計管理模式

南京地鐵是服務于南京市及南京都市圈各地區的城市軌道交通，其前身可以追溯到1907年（清光緒三十三年）建造的京市鐵路，首條線路于2005年5月15日正式通車。

設計管理規定

在歷經2005年通車的1號線和2010年通車的2號線建設后，南京地鐵深感管綜設計質量給工程建設帶來的影響，在新一輪地鐵設計合同中，明確要求各線路車站設備管線采用三維管綜設計，并在執行階段制定專門的管理規定：

（1）設計總體總包單位：三維管綜組織牽頭單位。負責制定標準、管線布置原則、檢查督促設計進度和質量，組織和協調重大的管線布置沖突問題。

（2）車站工點設計單位：三維管綜設計主體單位。選定設計平臺軟件，完成管線設計、碰撞檢測和矛盾協調工作。

（3）設備系統設計單位：三維管綜設計配合單位。提資、會簽，確保各自專業圖紙與工點院管綜圖紙一致。

（4）業主在出圖前組織各方聯合檢查管綜設計成果，并予以考核評判。

（5）審圖單位：管綜設計復核單位。檢查各專業接口條件和三維管綜設計流程是否完備。

設計應用過程

南京地鐵3、10 號線三維管綜設計軟件主要有：Revit、AECO SIM、MagiCAD、天正軟件。

全部共37個地下車站陸續開展設計，前后歷時8個月，設計重點如下

（1）設計總體單位制定的施工設計標準，應為三維管綜設計創造有利的土建/設備設計條件。

（2）重點區域（設備區走廊、站廳公共區第一柱跨、站臺樓扶梯、站臺門端門等）管綜設計，同時輔以裝配式綜合支吊架的設計。

（3）功能齊備、使用方便、可導出具有良好可視性通用文件的軟件平臺。

（4）二維/三維管綜設計人的設計協調能力、經驗和責任心。

（5）設備副總體的計劃組織能力、協調能力和技術權威。

（6）業主的工程經驗、執行決心、過程檢查。

業主是地鐵三維管綜設計發展的主要動力，工作要求和過程檢查必不可少，否則起不到優化管線設計的作用。

南京地鐵的三維管綜設計最終以電子文件形式給出成果文件，提供的電子文件包含但不限于PDF或dwg/dgn格式的三維模型，內容包含：車站整體和各層的管線綜合/各設備專業管線三維軸側圖、每柱跨范圍的剖面圖；三維和傳統二維管綜圖完全一致，包括房間和管線的標注等。

南京中華門地鐵站

雖然BIM在某些項目中存在不足，但是它所帶來的好處遠超想象。應用先進的建模技術、復雜的施工進度規劃，以及BIM可視化技術大大加強施工設計協調，都將進一步提升項目中的施工管理技術。
