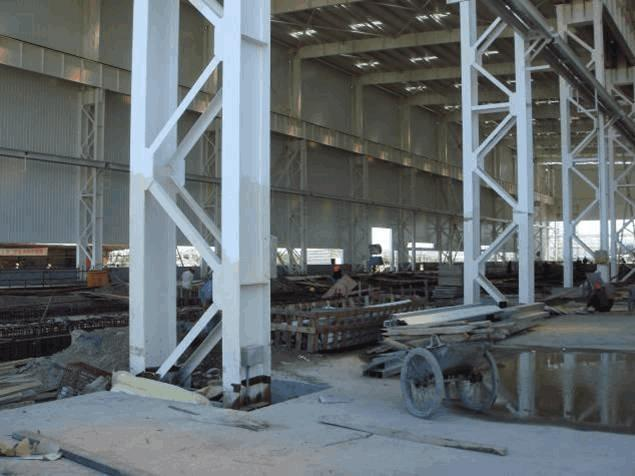

鋼結構是主要的建筑結構類型之一，是未來的發展方向。鋼結構主要由型鋼和鋼板等制成的鋼梁、鋼柱、鋼桁架等構件組成，因其自重較輕，且施工簡便，廣泛應用于大型廠房、場館、超高層等領域。

由于鋼結構的優勢和使用的廣泛性，使得鋼結構工程量計算和軟件操作，成為一般工程師必備的知識和技能之一。為了讓大家更快速的了解鋼結構計算公式、規則和軟件，文章羅列并總結了鋼結構計算的基本知識，下面，我們一下來看看吧~~

鋼結構計算規則

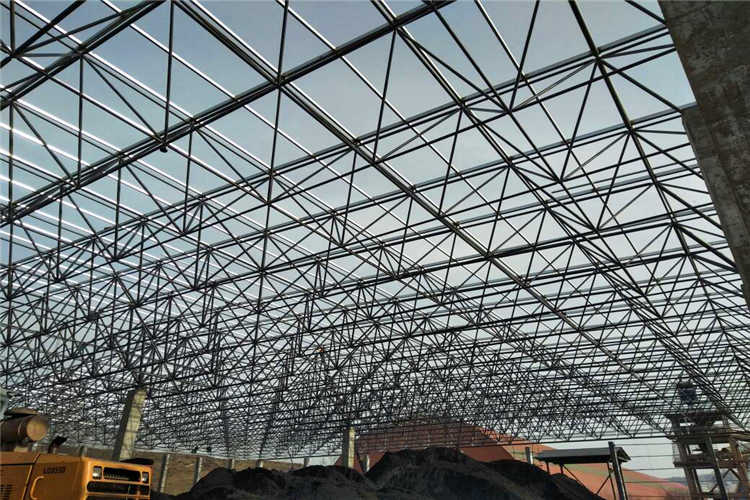

1) 鋼屋架、鋼網架

按設計圖示尺寸以鋼材重量計算，不扣除孔眼、切邊、切肢的重量，焊條、鉚釘、螺栓等重量不另增加。

不規則或多邊形鋼板，以其外接規則矩形面積計算。

鋼網架應區分球形結點、鋼板結點等連接形式。

計量單位為t。

2) 鋼托架，鋼桁架

·按設計圖示尺寸以鋼材重量計算。不扣除孔眼、切邊、切肢的重量，焊條、鉚 釘、螺栓等重量不另增加。
·不規則或多邊形鋼板，以其外接矩形面積計算。

·計量單位為t。

3) 鋼柱、鋼梁

·按設計圖示尺寸以鋼材重量計算。不扣除孔眼、切邊、切肢的重量，焊條、鉚 釘、螺栓等重量不另增加。
·不規則或多邊形鋼板，以其外接矩形面積計算。
·具體包括實腹柱、空腹柱、鋼管柱、鋼梁及鋼吊車梁等。計量單位為t。
·依附在鋼柱上的牛腿等并入鋼柱工程量?jī)?nèi)。
·鋼管柱上的節點板、加強環、內襯管、牛腿等并入鋼管柱工程量?jī)?nèi)。

·設計規定設置鋼制動梁、鋼制動桁架、車擋時，其工程量應并入鋼吊車梁內。

4) 壓型鋼板樓板，墻板

壓型鋼板樓板：按設計圖示尺寸以鋪設水平投影面積計算，柱、垛以及0.3㎡以內孔洞面積不扣除。計量單位為㎡。

壓型鋼板墻板：按設計圖示尺寸以鋪掛面積計算。0.3㎡以內孔洞面積不扣除，包角、包邊、窗臺泛水等面積不另計算。計量單位為㎡。壓型鋼板樓板澆筑鋼筋混凝土，混凝土和鋼筋按混凝土及鋼筋混凝土中的有關規定計算。

5) 鋼構件

鋼構件一般計算規則如下：

按設計圖示尺寸以鋼材重量計算。如鋼支撐、鋼檁條、鋼天窗架、鋼墻架(包括柱、梁和連接桿件)、鋼平臺、鋼走道、鋼欄桿、鋼漏斗、鋼支架、零星鋼構件等。不扣除孔眼、切邊、切肢的重量，焊條、鉚釘、螺栓等重量不另增加。

不規則或多邊形鋼板，以其外接矩形面積計算。計量單位為t。

6) 金屬網

按設計圖示尺寸以面積計算，包括制作、運輸、安裝、油漆等。

鋼結構計算公式

鋼筋理論重量基本參數
每米的重量(Kg)=0.00617×鋼筋的直徑×鋼筋的直徑，即鋼筋重量與直徑的平方成正比。同時鋼筋理論重量(Kg)≈0.00785×截面面積【Π*鋼筋半徑*鋼筋半徑】

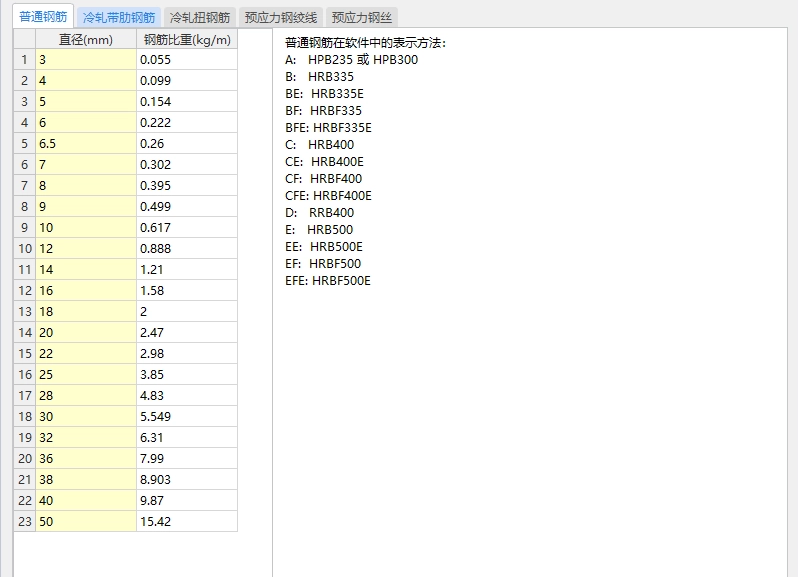

建設工程常用的普通鋼筋重量：
Φ4=0.099Kg
Φ5=0.154Kg
Φ6=0.222Kg
Φ6.5=0.26Kg
Φ8=0.395Kg
Φ10=0.617Kg
Φ12=0.888Kg
Φ14=1.21Kg
Φ16=1.58Kg
Φ18=2.0Kg
Φ20=2.47Kg
Φ22=2.98Kg
Φ25=3.85Kg
Φ28=4.83kg
Φ30=5.549kg
Φ32=6.31kg
Φ36=7.99kg
Φ38=8.903kg
Φ40=9.87kg

Φ50=15.42kg

計算簡式
扁鋼、鋼板、鋼帶 W=0.00785×寬×厚
方鋼 W=0.00785×邊長?
圓鋼、線材、鋼絲 W=0.00617×直徑?
鋼管 W=0.02466×壁厚（外徑--內徑）
等邊角鋼 W=0.00785×邊厚（2邊寬--邊厚）
不等邊角鋼 W=0.00785×邊厚(長邊寬+短邊寬--邊厚)
工字鋼 W=0.00785×腰厚[高+f（腿寬-腰厚）]

槽鋼 W=0.00785×腰厚[高+e（腿寬-腰厚）]

備注

1、角鋼、工字鋼和槽鋼的準確計算公式繁瑣，表列簡式用于計算近似值。
2、f值：一般型號及帶a的為3.34，帶b的為2.65，帶c的為2.26。
3、e值：一般型號及帶a的為3.26，帶b的為2.44，帶c的為2.24。

4、各長度單位均為毫米。

鋼結構計算軟件

Staad是Bentley的一款通用有限元結構分析與設計軟件。使用Staad能確保按時、按預算完成任何復雜程度的鋼結構、混凝土結構、木結構、鋁結構和冷彎型鋼結構項目。

Staad具有以下優勢：

降低總體擁有成本：設計包括涵洞、石化工廠、隧道、橋梁、橋墩在內的任何類型的結構
提高設計生產效率：簡化工作流以減少重復工作并消除錯誤

降低項目成本和延遲：為客戶提供精確且經濟的設計，并快速周轉變更請求

Staad軟件功能

1）強大的三維圖形建模與可視化前后處理功能：STAAD 本身具有強大的三維建模系統及豐富的結構模板，用戶可方便快捷地直接建立各種復雜三維模型。

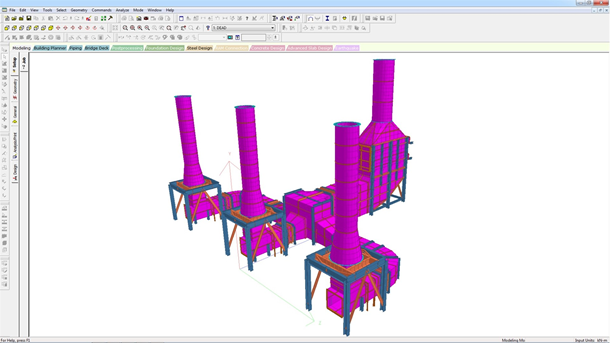

設計和分析結構模型

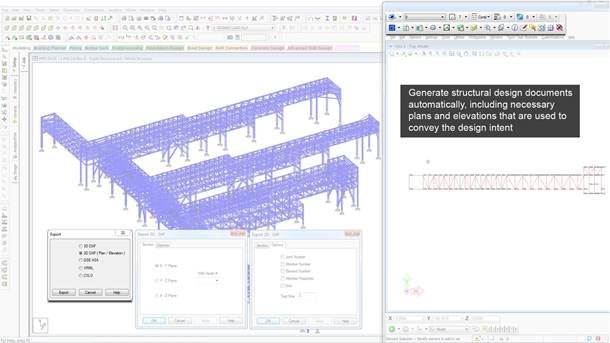

生成結構設計文檔

2）超強的有限元分析能力：可對鋼、木、鋁、砼等各種材料構成的框架、塔架、桁架、網架(殼)、懸索等各類結構進行線性、非線性靜力、反應譜及時程反應分析。
3）設計梁、柱和墻：優化或分析梁、柱和墻的重力和橫向載荷，以快速獲得安全經濟的設計。生成符合許多國際設計規格和建筑規范的設計。
4）進行綜合的數量統計：通過綜合的物料統計和成本估算(按物料、大小和形狀排列)深入了解混凝土設計備選方案。估算模板面積和預付成本。

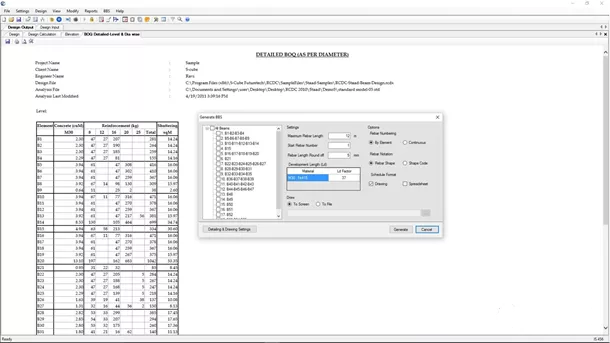

5）生成混凝土工程圖和鋼筋表：生成綜合的鋼筋工程圖，包括自動鋼筋標記、尺寸和注釋，以及鋼筋放置圖，包括三維模型截面圖、平面圖和詳圖。自定義所有工程圖，以符合您公司的標準。根據三維模型的更改自動更新工程圖。
6）遵循抗震要求：根據相關建筑規范設計和詳細設計抗震系統，生成抗震載荷。在設計元素和設計框架及更大的結構系統（如果適用）時考慮這些作用力。在按比例分配和詳細設計元素時，遵循所選設計規范的延展性要求。

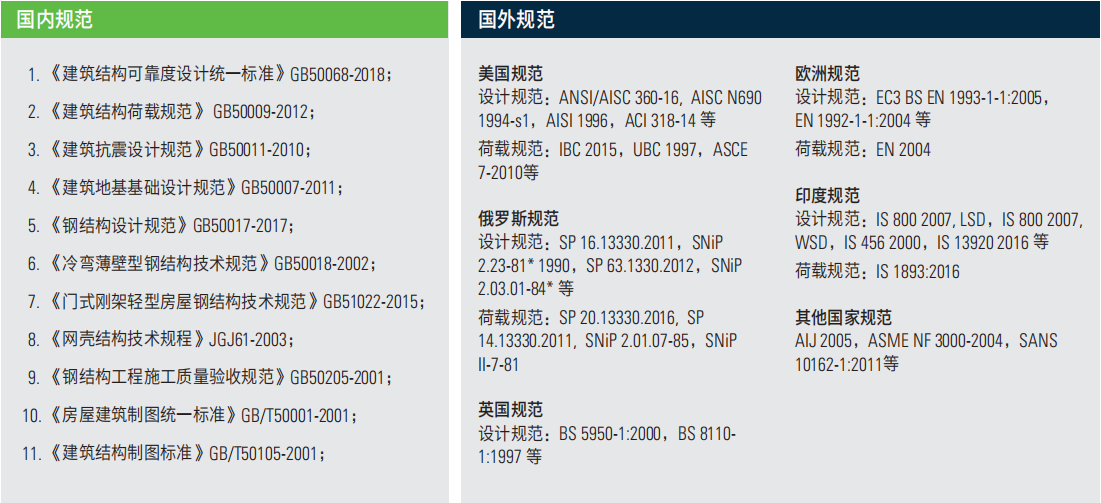

7）國際化的通用結構設計軟件：程序中內置了世界 20 多個國家的標準型鋼庫供用戶直接選用，也可由用戶自定義截面庫，并可按照美、英、日、歐洲等世界主要國家和地區的結構設計規范進行設計。

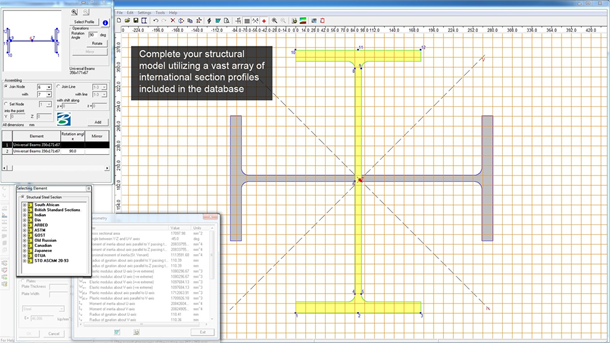

利用國際剖面圖

結語
當前鋼結構發展應關注三大領域：
根據行業發展?fàn)顩r，海洋石油工程裝備、鋼結構住宅、鋼結構橋梁等三個領域的發展受到國家有關主管部門的關注。

鋼結構工程師應當順應國家和行業發展趨勢，重視上述三大領域，深入了解和學習鋼結構知識，為鋼結構建筑和石油化工領域貢獻自己的一份力量。

>>>STAAD軟件試用
