一、為什么要進行鋼結構深化設計

首先，深化設計是解決初步設計中存在的問題和缺陷的必要手段。初步設計雖然能夠提供一個基本的框架和思路，但在具體實施過程中往往會出現各種問題，如構件連接不合理、節點設計不精確、施工難度大等。這些問題如果不進行深化設計加以解決，不僅會影響施工進度和質量，還可能對結構的安全性和穩定性造成潛在威脅。因此，深化設計能夠?qū)Τ醪皆O(shè)計進行細化和完善，確保施工過程中的順利進行和結構的安全可靠。

其次，深化設計有助于提高鋼結構的性能和經濟效益。通過深化設計，可以對鋼結構的受力性能、穩定性、抗震性等進行優化，提高結構的整體性能。同時，深化設計還可以考慮施工條件和材料供應等因素，優化構件的尺寸、形狀和連接方式，降低材料消耗和施工成本，從而提高工程的經濟效益。

此外，深化設計還能夠充分考慮施工過程中的各種因素，提高施工效率和質量。在深化設計階段，可以對施工方案進行細致的分析和評估，明確施工流程和要求，減少施工過程中的不確定性和風險。同時，深化設計還可以提供詳細的施工圖紙和加工要求，為施工單位提供明確的指導，降低施工難度和提高施工質量。

最后，深化設計也是滿足業主和設計單位需求的重要手段。業主往往對建筑物的外觀、功能和使用性能有特定的要求，而設計單位可能在設計過程中忽略了一些細節和特殊要求。通過深化設計，可以充分考慮業主的需求和意見，對結構進行優化和調整，滿足業主的期望。同時，深化設計還可以為設計單位提供更為詳細和準確的數據和建議，幫助設計單位完善設計方案，提高設計質量。

綜上所述，鋼結構進行深化設計是出于多方面的考慮和需求。它不僅能夠解決初步設計中存在的問題和缺陷，提高結構的性能和經濟效益，還能夠充分考慮施工過程中的各種因素，提高施工效率和質量。同時，深化設計還能夠滿足業主和設計單位的需求，促進工程的順利實施和完成。因此，在鋼結構工程中，進行深化設計是必不可少的環節，它對于確保結構的安全性、穩定性和經濟效益具有重要意義。

二、鋼結構深化設計的依據是什么

鋼結構深化設計的依據是一個多方面的集合，以確保深化設計的準確性、可行性和有效性。其依據主要來源于以下幾個方面：

首先，施工的設計藍圖、圖紙答疑及會議紀要是深化設計的根本出發點。這些文件詳細描述了鋼結構的設計意圖、要求及相關的技術細節，為深化設計提供了基礎框架和具體指導。深化設計需要在不改變原設計結構布局及結構形式，不改變原構件截面、材料等級及節點類型的前提下，對各個細部節點進行放樣、標注尺寸、分段桿件編號等二次深化設計。

其次，深化設計需要遵循國家和行業的相關規范及標準，這些規范及標準包括《鋼結構設計規范》、《鋼結構工程施工質量及驗收規范》等。這些規范及標準對鋼結構的設計、制造、安裝等方面都做出了明確規定，確保鋼結構的安全性和穩定性。

此外，深化設計還需要參考制造工藝及安裝方案。制造工藝決定了構件的加工方式、精度要求等，而安裝方案則決定了構件的吊裝、定位及連接方式。深化設計需要充分考慮制造工藝和安裝方案的可行性，確保設計成果能夠順利轉化為實物。

最后，深化設計還應考慮實際施工條件、材料供應情況等因素。施工條件包括施工場地、起重設備、運輸條件等，材料供應情況則涉及到鋼材的型號、規格、質量等。這些因素都會對深化設計產生影響，需要在設計過程中予以充分考慮。

以上鋼結構深化設計依據共同構成了深化設計的基礎和支撐，確保了設計的科學性、合理性和可行性。

三、鋼結構深化設計包括哪些環節

鋼結構深化設計是一個復雜而精細的過程，涉及到多個環節和步驟，以下是一個典型的鋼結構深化設計過程：

1.初步設計審查與資料收集：首先，對原始設計文件進行仔細審查，理解設計意圖和結構要求。同時，收集相關的技術資料、施工條件、材料供應等信息，為后續深化設計做好準備。

2.三維建模與材料選擇：利用建筑信息模型（BIM）技術，根據原始設計文件和相關資料，進行鋼結構的三維建模。在這一階段，還需要根據設計要求和荷載標準，選擇合適的結構材料，包括鋼材的類型、規格和性能等。

3.結構分析與優化設計：對建立的鋼結構模型進行力學分析，評估結構在不同荷載情況下的受力性能。根據分析結果，對結構進行優化設計，包括調整構件尺寸、優化連接方式、選擇更合適的材料等，以提高結構的性能和經濟效益。

5.詳圖設計與審查：將優化后的設計轉化為具體的施工圖紙，包括構件的各項詳細信息，符合規范和標準。完成詳圖設計后，進行審查和修改，確保準確性和合理性，及時解決存在的問題。

6.校對、審核與發布：經過審查和修改后，進行最終的校對和審核。確認無誤后，正式發布詳圖，為施工方提供可靠的指導。

在整個過程中，還需要注重與其他專業的協調與配合，如與混凝土、機電、幕墻等專業進行溝通和協調，確保各專業之間的銜接和配合順暢。

值得注意的是，鋼結構深化設計的過程可能因項目的具體需求和條件而有所不同。因此，在實際操作中，還需要根據項目的實際情況和相關規范進行調整和完善。同時，借助先進的設計軟件和工具，如Tekla Structures等，可以提高深化設計的效率和準確性。

四、鋼結構深化設計軟件有哪些

目前，市面上熱門的鋼結構深化設計軟件包括Tekla Structures、Planbar和ProStructures等。

1.Tekla Structures：這是一款功能強大的建筑信息模型（BIM）軟件，廣泛用于鋼結構深化設計和詳細制圖。它提供了豐富的鋼結構構件庫，支持三維建模、自動化連接設計和構件布置優化，為工程師提供全面的設計支持。Tekla Structures的特點還包括3D 實體結構模型與結構分析的完全整合、3D 鋼筋混凝土設計、專案管理、自動 Shop Drawing以及BOM 表自動產生系統等功能。

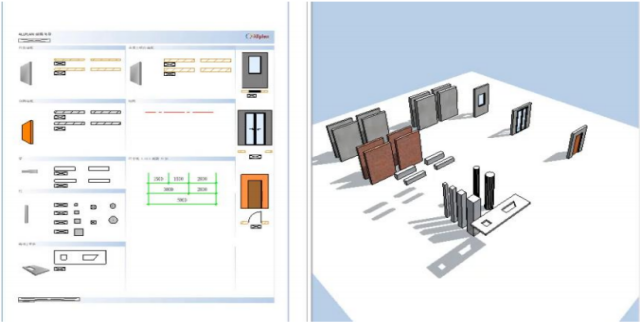

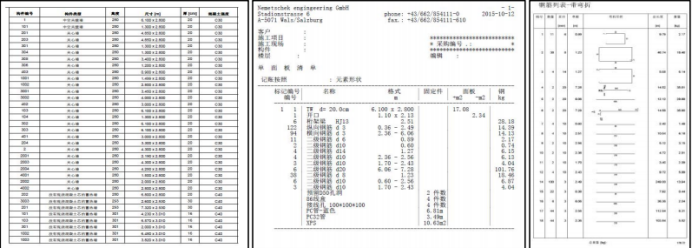

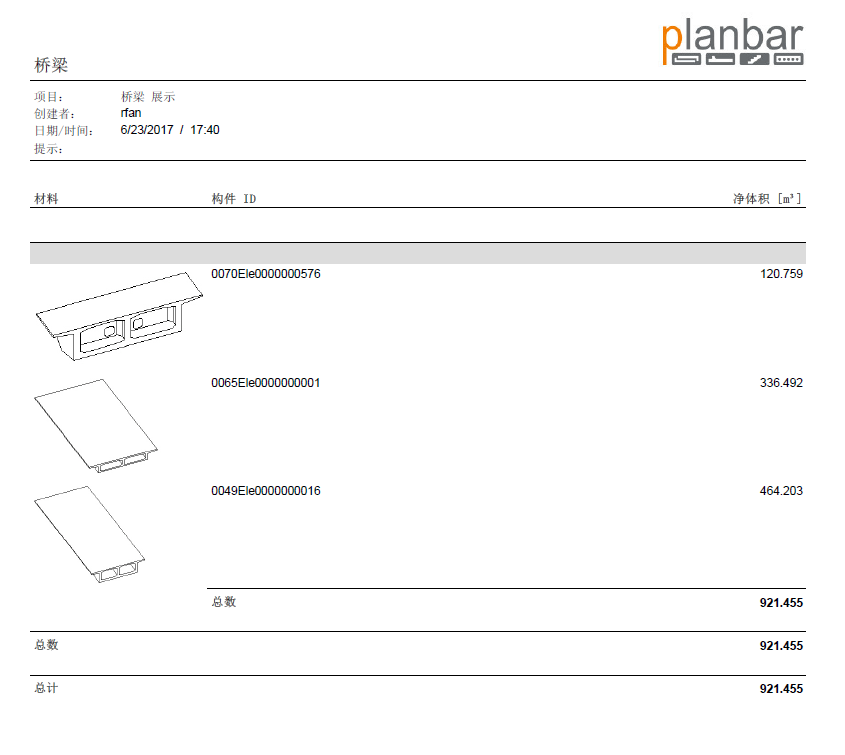

2.Planbar：這是一款專為預制件公司設計的軟件，具備高效的一流自動化設計和預制部件細化設計功能。Planbar將設計（CAD）和建模（BIM）工作完美結合，從設計到工廠和安裝都能實現不間斷的數據和圖紙輸送。它支持超過50多種格式的數據交換，如DXF、DWG、PDF、IFC等，確保了不同系統之間的數據交換和跨界合作。此外，Planbar的數據自動傳輸功能也大大提高了工作效率和準確性。

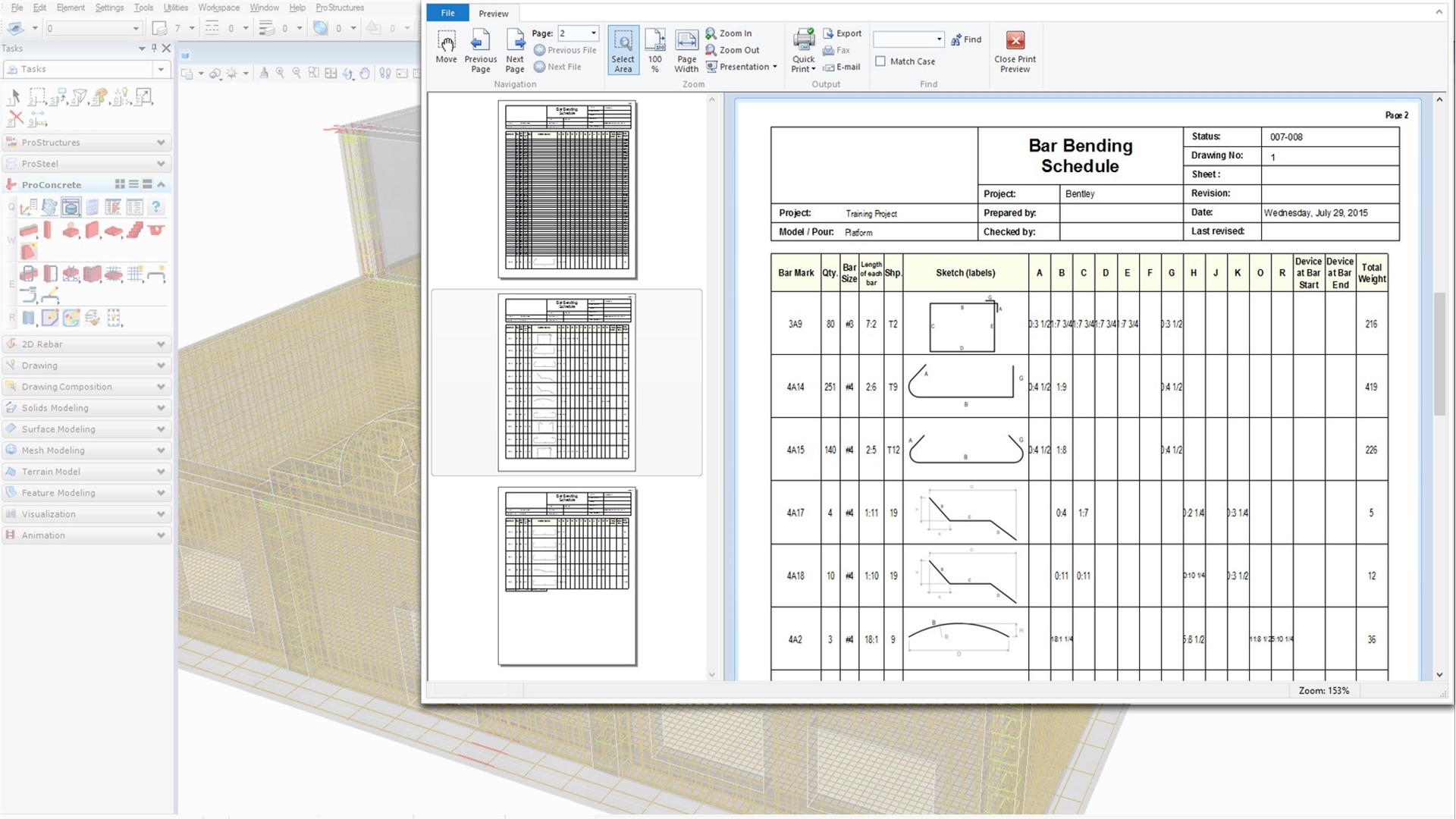

3.ProStructures：這款軟件可用于創建設計圖紙、制造詳圖和鋼筋表，并會隨著對三維模型的更改而自動更新。它包含ProSteel和ProConcrete兩大組件，有助于提升工作效率和獲利能力。ProStructures能夠自動創建精確文檔和詳圖，輕松生成樓梯、扶手等細部結構的詳圖，并能從三維模型中快速創建布筋圖、制造詳圖等。這些功能都大大縮短了文檔制作時間，減少了錯誤和設計缺陷。
