Bentley技術服務伙伴專注于不同行業領域，提供BIM產品培訓、BIM解決方案實施支持、項目建模、二次開發等服務。截至2018年底，新招募技術服務合作伙伴19家。

最佳技術服務合作伙伴 - 艾三維技術信息技術有限公司

2017年艾三維技術信息技術有限公司（以下簡稱艾三維技術）加入Bentley合作伙伴計劃，成為大中華區第一家授權培訓合作伙伴，并積極開展以培訓為核心的業務。2018年以廣州艾三維科技有限公司的身份簽約大中華區服務合作伙伴，包含服務和培訓兩種授權，繼續擴展商業和院校相關的專業培訓，成為2018年度中國區培訓量最大的授權服務合作伙伴；與此同時，艾三維技術具備一支60人的技術團隊，從事Bentley相關產品服務業務，定位在軌道交通，水處理等多個Bentley重點基礎設施行業。

專注行業：

軌道交通、市政管網、水廠、水利電力、石化、能源環保等行業

主要推廣的Bentley 產品：

OpenRoads Designer, OpenBridge Modeler, AECOsim Building Designer, OpenPlant Modeler，

LumenRT，STAAD，WaterGEMS等。

項目案例分享：青島地鐵1號線BIM技術應用

2018年是收獲的一年，Bentley軟件攜手艾三維技術推廣地鐵，綜合管廊等諸多領域解決方案。在Bentley技術團隊和服務合作伙伴的共同努力下，越來越多的甲方、設計院、施工方采用Bentley軌道交通解決方案，這些單位在國際大賽，市級比賽中頻獲殊榮，設計成果在其他領域被頻繁復用。

以下給大家分享艾三維技術在青島地鐵項目中的故事。

青島地鐵1號線是山東省青島市軌道交通規劃中的一條地鐵線路，該線是主城區連接黃島區和城陽區的南北骨干線路，全長約42.7公里。本項目為軌道交通領域的重點項目，此項目面臨參建方眾多，設計周期短，設計施工節點復雜等諸多難點。

艾三維技術負責站區29座均為地下站 ，平均站間距1524m，是連接城西海岸區、東岸城區和北岸城區的南北向快速軌道交通走廊，可與軌道線網中的11條線路進行換乘，從而實現線網間互聯互通和資源共享。

項目需求和難點分析

1、項目各參建單位地域跨度大：項目位于山東省青島市，廣東省建筑設計院、廣州集美及艾三維技術公司均在廣州辦公，進行協調設計難度大，供點變更信息需及時同步至所有工作人手中，參與方多，標準難統一。

2、施工工藝復雜：艾三維技術所負責的29個站均為地下站，分明挖施工及暗挖施工，個別特殊站裝修工藝節點復雜，包邊處理繁瑣。

3、項目參見單位多，協調難度大：雖然艾三維技術僅負責裝修專業施工圖階段BIM服務，但項目包括土建施工、暖通、電氣、給排水、通信導向等等多工種交叉設計，協調難度較大。

4、裝修方案多樣、裝修質量要求高：本項目受到各級領導關注，在滿足使用功能的前提下裝修效果高標準要求，大大增加了細部節點的優化工作量，平面圖紙已無法解決現實問題；每個站裝修風格獨特，構件種類繁多，通道結構多樣，裝修設計及施工圖深化過程中通用信息較少，設計難度大。

青島地鐵項目解決方案

經過多次對比，項目采用Bentley系列軟件為基礎軟件平臺，同時配合土建、暖通、通信、電氣等專業的特殊要求，均采用AECOsim Building Designer對其進行定位及同化處理，保存格式均為dgn格式，所有專業模型導入ProjectWise平臺進行統一管理及協同辦公。

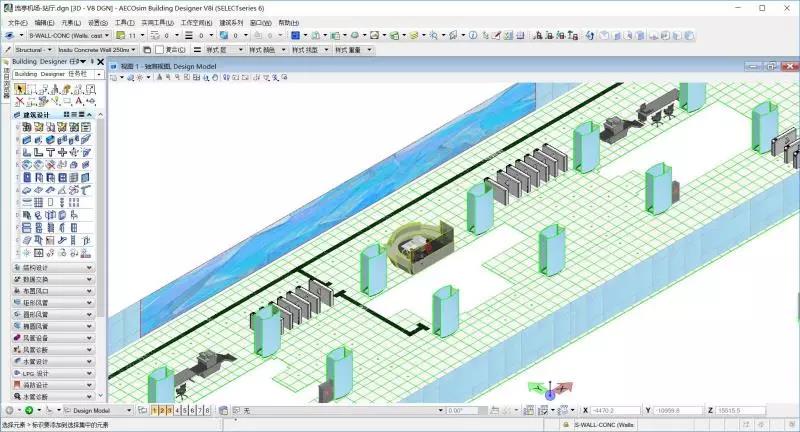

本項目利用BIM技術進行站體、站廳、站臺及通道裝飾裝修設計，采用Bentley AECOsim Building Designer對天花、墻面、地面等區域進行BIM模型優化及出圖，最終成果為三維BIM模型，施工圖紙，及方案對比報告。

針對參建方多，地域廣的問題，本項目通過ProjectWise進行項目文件存儲及協同辦公。各單位通過局域網或互聯網登錄，在平臺上進行數據文件的存儲、讀取、編輯等工作，使不同區域的項目團隊能夠在一個集中統一的環境下工作，隨時獲取所需項目信息，從而實現對信息進行集中管理，提升團隊的工作效率。

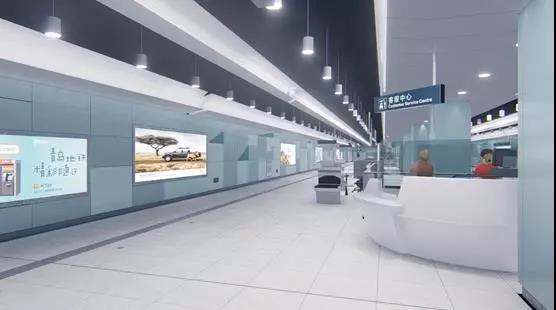

為了能夠達到更好的設計效果，BIM三維模型帶來的最直觀地的應用點就是三維可視化效果預覽。將AECOsim Building Designer創建的BIM模型直接導入LumenRT中，對地鐵站裝修后的空間效果進行預覽，對車站整體裝修風格進行展示及對比，選取最優方案。

對地鐵站裝飾專業構件及節點進行精細化建模，充分展示節點連接形式，利用Navigator進行工藝節點安裝模擬及移動端模型瀏覽，通過移動端我們能夠更加方便快捷的進行現場安裝節點與BIM模型的校正，避免工作安裝錯誤而影響安裝質量及裝修效果，有效地提高了施工管理質量以及節點安裝速度。

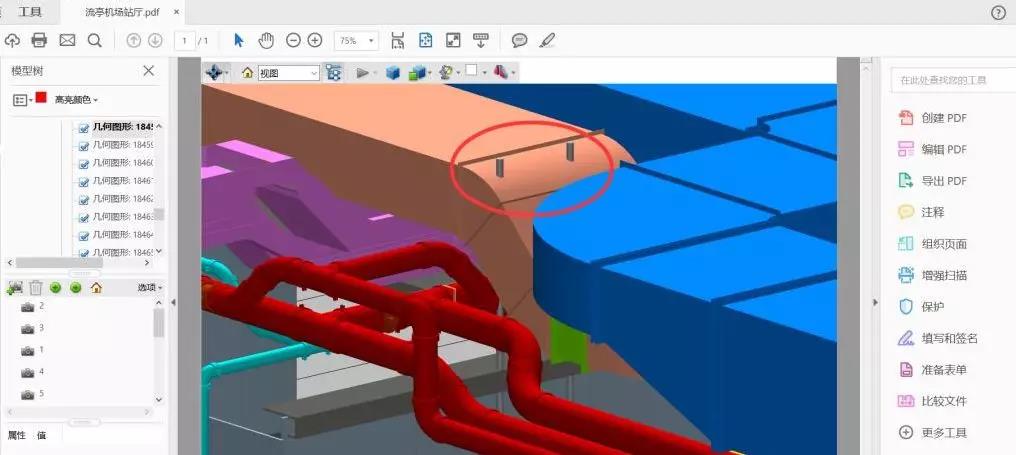

將BIM模型打印成三維PDF文件，不僅僅是對模型進行輕量化處理，PDF文件可直接瀏覽BIM模型，審查方案，記錄問題。這是Bentley軟件極具特色且十分好用的一個功能，配合會議紀要及PW平臺，及時將問題反應至各參見單位，責令方案優化，在項目整理管控中起到至關重要的一環。

關于艾三維技術信息技術有限公司

艾三維技術信息技術有限公司是一家致力于為國內工程建設領域提供整體信息化解決方案的技術企業。艾三維技術信息技術有限公司為Bentley公司白金級代理商，也是Bentley的技術服務合作伙伴。艾三維技術旗下有艾三維軟件、艾三維咨詢和艾三維學院三個網站。主要面向工程建設（包括土木、建筑、交通、水利電力、石化等）行業及能源、環保等應用行業，提供系列信息化產品和解決方案，以及相關的BIM項目咨詢、軟件銷售、專業培訓與人才服務、軟件開發等服務。
