管道標識細解
8中基本識別色：
根據管道內介質的性能，規定了基本識別色。

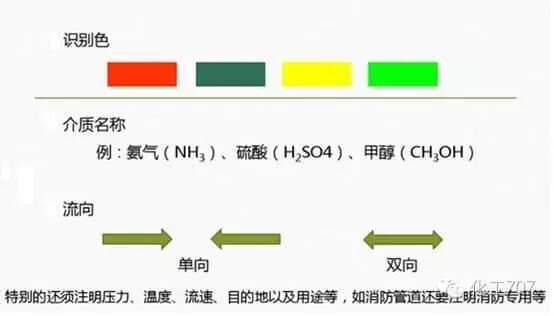

管道標識的要素：
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
基本識別色標識方五法：
管道全長上標識；
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
在管道上以寬為150mm的色環標識；
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
在管道上以長方形的識別色標牌標識；
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
在管道上以帶箭頭的長方形識別色標牌標識；
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
在管道上以系掛的識別色標牌標識。
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
標識位置為：
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
危險標識（強制性條款）
介質屬于GB13690所列危險化學品，其管道應設危險標識。
方法：在管道上涂150mm寬黃色，在黃色兩側各涂25mm寬黑色色環或色帶。
表示場所：基本識別色的標識上或附近。
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
消防標識（強制性條款）
消防專用管道應遵守GB13495的規定，并在管道標識“消防專用”。
紅色：傳遞禁止、停止，危險或提示消防設備、設施的信息。
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
安全提示
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
第一無二，最直觀的化工廠管道設計布置要素（帶各類標識圖解）
