BIM 的應用推動了行業轉型并且產生了宏觀和微觀變化。以BIM翻模為主的國內市場，逐漸消磨著業主對BIM推廣應用的信心，現有利益鏈條上的供方也在采用各種手段和新技術支撐著這個逐漸擴大的塌陷區。究其最根本原因是簡單直接的BIM市場推廣應用而違背了BIM的初衷。在這場變革中如何梳理行業利益鏈條實現項目各方利益最大化，如何優化低效的項目組織機制發揮BIM的巨大價值是成功與否的關鍵。

Dodge Data & Analytics 《中國BIM應用價值研究報告》

我們經常聽到這樣的提法，比如項目BIM一體化流程、建筑全生命周期BIM等，這些提法都是符合BIM理念的。但這樣的理想在現有市場下何其豐滿卻又何其空洞，就像不會游泳的人只有落水了才知道水有多恐怖。利用不同維度上的手段和設計遺漏缺陷來獲得市場攫取利益正在使業主曲解BIM。項目責任主體中的設計單位應該是BIM市場應用推廣的源頭，項目BIM實施方案決定著項目的整體管控流程和最終管控效果。因此設計單位有必要在既有市場下敢于試水對傳統設計模式做出改變，技術障礙、投入產出比、人員孵化這些問題都是客觀存在的。本著利他原則設計交付模型中應盡量多的包含算量、深化和施工等所需的內容，但也應有合理的劃分界面，只有這樣才能使設計產品增值并且在工作流中變得更有價值。

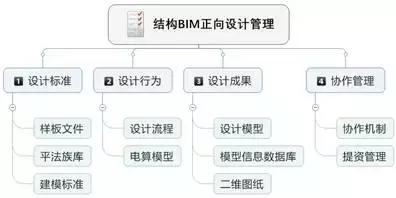

對BIM正向設計基準方中BIM設計研究中心有著特殊的情懷和使命感。近期的BIM正向設計出圖項目進一步讓我們端正心態切實從實施方案和項目管理上系統的思考。BIM正向設計無論是在交付成果還是在項目標準、協作機制和工作流等方面均有別于傳統設計，根據已開展的項目梳理了結構BIM正向設計 管理要點。下面主要從以下四個方面分析設計階段采用BIM手段做結構設計的不同之處。

一 設計標準

設計標準為采用BIM手段做結構設計的實施標準，應包含三維模型標準、協作標準、成果校驗及輸出標準、配套的有樣板文件、平法族庫文件等。項目設計之初我們必須對Revit平臺下的項目參數、共享參數、三維構件、二維構件、注釋內容、線寬、線型圖案、線樣式、對象樣式、文字樣式、尺寸標注、填充樣式、導出樣式等作全面整體規劃，結合公司現階段二維標準，盡量遵守現有的制圖表達和出圖習慣。既要從本專業出發，也要考慮與其它專業的整體協調?；诖送瓿山Y構專業的三維正向設計的模型搭建標準，相當于對公司現有房屋建筑CAD制圖統一標準的三維升級，為正向設計工作的統一性提供了保障。

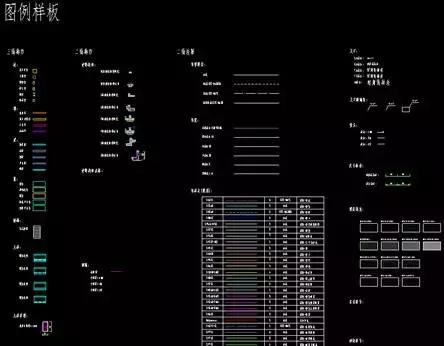

BIM正向設計圖例樣板

在構件建模中，根據項目需求制定詳細的樣板文件和族庫文件，這些族文件基本都要考慮攜帶較為全面的幾何及配筋信息，以便為成果輸出作準備。以BIM正向設計出圖為目的的標準設計不再一一列舉，但原則是一切出圖的內容應盡量構件信息化。

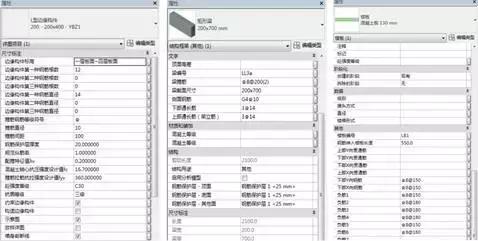

BIM正向設計模型中的構件屬性

二 設計行為

結構專業BIM正向設計主要包括結構BIM正向設計模型和結構電算模型，在現有軟件環境模式下兩個模型還不能完美的傳遞數據，只能通過計算結果DWG鏈接的方式進行構件設計。各種軟件模型的互導和關聯映射都是在特定條件下才能應用，在設計工作流程中不能完全滿足這些特定條件。

結構分析計算嵌入Revit軟件工作流

正向設計流程中為提高工作效率，在方案配合階段采用CAD二維進行配合，結構布置穩定后根據初步的電算結果建立正向設計模型。結構電算模型中的構件定位及偏心需與建筑一致。這種工作方式避免了現有軟件模型互導的不成熟和數據丟失問題。

三 設計成果

設計模型的交付充分結合設計出圖內容和業主的模型交付標準，交付模型中應保留相應的視圖和圖紙分類。正向設計交付成果中增加對模型信息及構件信息的數字化導出，構件信息全部導入到輕型數據庫中(MySQL或SQLite)，數據庫的列屬性均根據單個構件屬性建立。模型信息數據庫的建立可以方便的應用到結構工程量統計和構件深化中。

SQLite輕型數據庫

四 協作管理

協作管理 主要體現在協作機制和提資管理方面，它牽涉到專業內和專業外的協作，本質上也就是工作界面的劃分和工作權責問題。

在結構專業內，根據項目的大小不同，我們采取不同工作拆分和協作方式，例如剪力墻結構主體，我們一般不會拆分，由一個人完成，而對于地下室和大型商業綜合體項目，一般會按照樓層和平面區域拆分，劃分適度大小的工作包。除此以外，我們會根據項目的復雜程度，將立面線條大樣等特殊造型作單獨拆分引用。專業內協作主要采用中心文件的方式。交接面上需要處理好權限分配問題。作為專業內提資方面，如果建模和畫構件配筋不全在RV平臺完成，我們一般會將模型平面布置圖輸出到二維協作平臺，提資給畫配筋的人使用。

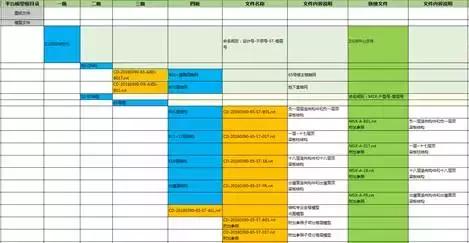

BIM正向設計模型協作地圖

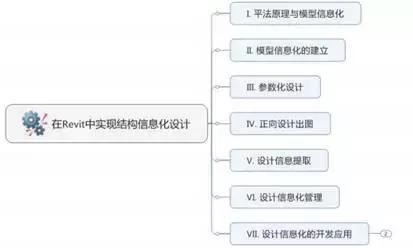

結構BIM正向設計在技術上充分結合了鋼筋混凝土整體平面表達方法的基本原理。平法解決了結構設計的特殊性和普遍性問題（《鋼筋混凝土結構平法設計與施工規則》 陳青來），平法將結構設計劃分為創造性設計和重復性設計兩部分內容，結構設計師采用數字化符號化的平面表達方式解決了設計的特殊性問題，重復性普遍性問題則采用標準構造設計。平法采用數字化符號化的表達手段契合當前的BIM正向設計理念，這種方法符合當前的市場設計行為和結構施工圖表達方式。將平法嵌入到BIM模型基本思路是利用共享參數關聯標記與構件屬性，這種方法可以延用到柱表和剪力墻邊緣構件中。結構構件配筋的信息化表達后可以便利的對這些配筋信息提取交互，也可以對各類型構件信息進行合規和集中管理。

就BIM模型中的單個構件而言，已經包括了構件的幾何信息和非幾何信息（包括構件配筋設計信息）；就整體模型而言也在幾何上表達了構件的位置和交接關系。因此信息化表達之后的結構設計模型為結構工程算量和構件深化提供了可能性。結構BIM正向設計思路符合市場設計需求和工程建設工作流程需求。

在這場變革中基準方中BIM設計研究中心結構專業將沿著BIM正向設計的理念，不斷完善正向設計流程、進一步技術驗證和總結BIM正向設計項目管理經驗。
