精細化的三維建模對于現代工程和設計項目至關重要。而點云逆向建模技術的出現，為實現這一目標提供了全新的可能性，讓我們能夠更準確地捕捉和重建真實世界的物體和場景。通過先進的掃描技術和數據處理算法，這項技術正在改變著我們對于建筑、地質和文物保護等領域的認知和實踐。

一、什么是點云逆向建模？

點云逆向建模是利用點云數據重建三維模型的技術。點云數據由大量離散的、帶有位置信息的點組成，通常通過三維激光掃描儀或攝影測量等方式獲取。逆向建模流程包括數據獲取、數據處理、數據建模和數據應用幾個關鍵步驟。



激光點云逆向建模流程

1. 數據獲取：使用三維激光掃描儀或攝影測量設備對目標物體或場景進行掃描，獲取其表面的點云數據。比如，可以使用高精度掃描設備如Trimble X9進行快速掃描，獲取目標物體的三維坐標數據，生成點云。

2. 數據處理：使用點云后處理軟件如Trimble RealWorks對點云數據進行去噪、配準和拼接等操作，獲取精確、完整的三維模型。

3. 數據建模：根據點云數據的特征和需求，選擇合適的建模軟件和方法，如曲面擬合、網格重構、體素化等，將點云數據轉換為三維模型。

4. 數據應用：根據不同的應用場景，對生成的三維模型進行最后的優化和調整，如紋理映射、動畫制作、數控加工等，確保模型與點云的對應關系和最佳效果。

二、Trimble X9三維激光掃描系統

Trimble X9三維激光掃描系統 ——面向測量、建筑和工程專業人士的新型多功能現實捕捉高速三維激光掃描系統。依托 Trimble 成熟的激光掃描技術，包括自動儀器校準、自動調平和用于地理配準的激光指示器等，Trimble X9 協同 Trimble Perspective 軟件，提供從外業到內業全流程的可靠表現。


Trimble X9

Trimble X9激光點云數據獲取優勢：

1.卓越的性能： Trimble X9具有150米的掃描距離和高達100萬點/秒的掃描速度，能夠快速高效地獲取大范圍的點云數據。

2.高精度掃描：基于Trimble成熟的激光掃描技術，確保點云數據的高精度，從而保證最終模型的精度。

3.創新技術支持：擁有Trimble X-Drive等創新技術，實現自動校準、測量級自動調平以及地理配準的功能，適應各種嚴苛的工作環境。

4.靈活適應性：采用激光指示器進行地理配準，使得設備能夠適應多種復雜場景和工作條件，保證掃描數據的準確性和穩定性。

點云數據處理優勢（使用Trimble RealWorks）：

1.全面的功能支持： Trimble RealWorks提供了豐富的點云處理和分析功能，包括管理、處理和分析海量數據集的能力，滿足各種項目需求。

2.智能量測功能： 實現智能量測，通過簡單的點擊操作就能輕松獲取各種數據，如平距、斜距、垂距、凈空、直徑、角度、方位角、坡度、傾角和坐標等，提高了工作效率和準確性。

3.高效的數據提?。?可以方便地從掃描數據中提取目標物體，快速準確地進行目標物體識別和分析。

4.靈活的數據輸出： 支持將數據輸出到各種CAD設計平臺，實現與其他軟件的無縫對接和數據共享，提高工作的靈活性和便捷性。

5.全自動配準功能： 提供點云全自動配準功能，大大簡化了配準過程，節省了時間和人力成本。

6.可視化展示： 支持生成漫游視頻和谷歌地球KML模型，通過直觀的展示方式向相關方展示項目成果。

7.全面的報告生成： 可以生成點云配準報告，快速檢查目標質量，并發布獨立的項目數據包用于脫機檢視、瀏覽、測量和標記注釋，方便項目成果的傳播和分享。

三、傾斜攝影技術與地面激光點云掃描技術的融合

傾斜攝影技術與地面激光點云掃描技術的融合標志著三維建模領域的一次重大進步。這種整合不僅彌補了各自技術的不足，更為精細化的三維建模開辟了新的可能性。借助ContextCapture軟件，傾斜攝影與地面激光點云的完美融合不僅優化了建模過程，還提升了建模質量，成為推動行業發展的關鍵因素。

1、優勢互補，精細化建模

傾斜攝影技術以其高效快速的特點，在短時間內獲取大范圍地區的影像數據，然而，受到植被和建筑物遮擋的限制，其生成的點云往往存在漏洞，影響了模型的精細度。地面激光點云掃描技術則可以彌補這些盲區，其高密度、高精度的數據使得建模過程更加準確。將兩者結合，不僅提高了建模效率，更保證了模型的精細度，實現了優勢互補。

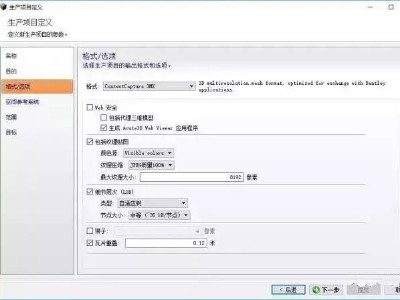

2、ContextCapture軟件操作方法

在實踐中，ContextCapture軟件成為了點云融合及三維建模的理想選擇。具體操作步驟如下：

①新建項目并導入影像。

②5導入像控點坐標并進行刺點。

③進行空中三角測量，將空三加密點云納入到絕對坐標系統。



④將絕對坐標系下的激光點云導入ContextCapture。

⑤檢查兩者點云是否配準，并進行必要的調整。

⑥提交重建任務并設置重建范圍。

⑦輸出高精度的三維模型。



傾斜攝影與地面激光點云結合技術的應用不僅局限于建筑行業，還可以應用于地質勘探、文物修復等領域。盡管地面激光掃描儀的野外工作量較大，但其在精細建模方面的價值無法忽視。未來，隨著技術的不斷發展和應用的推廣，傾斜攝影與地面激光點云結合技術必將成為精細化建模的主流手段，為各行各業的發展提供強大支持。
