隨著傾斜攝影技術的不斷發展與進步，實景建模技術也不斷前進。本期推送在總結實景建模技術工程應用經驗的基礎上，通過對無人機航拍精度分析、實景數據空三處理等深入研究，探索形成完整的技術應用路線。

目前，對實景建模技術的概念、生成實景模型的過程和方法等已經進行了深入研究，形成了成熟清晰的技術路線，為后續實景建模技術的研究提供了參考。但實景建模技術與施工生產結合得還不夠緊密，技術應用深度還有待加強。

以服務施工生產為目的，應不斷拓展實景建模技術應用方向。實景建模技術可改變工程傳統的測量方法，提高測量效率。同時結合BIM技術，在臨時工程規劃、施工方案優化等方面發揮了很好的作用。

總體框架構建分析

軟硬件的選擇

以實際應用案例為例，數據采集的航空器，選用具有三軸增穩云臺系統的“悟”Inspire 2無人機，配備2400像素的禪思x7航拍相機，能夠在飛行中拍攝清晰的影像資料。利用高性能平板電腦，安裝可以控制航空器的DJI GS Pro應用軟件，可以輕松規劃復雜航線任務，實現自動航點飛行拍照、測繪拍照。數據處理軟件選用建筑BIM軟件中Bentley 平臺的ContextCapture實景建模軟件。

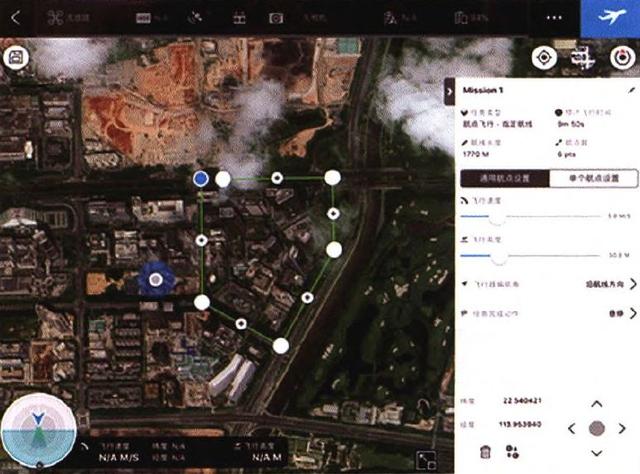

DJl GS Pro無人機航線規劃

實景建模具體操作步驟

首先使用無人機，對需要實景建模的施工場地進行拍攝。拍攝時盡量選擇在無風的晴天，遠離信號塔、高壓線等障礙物?？蛇\(yùn)用DJI GS Pro進行無人機航線的規劃，設置好飛行路線，使照片和航線的重合率大于60％。飛行高度滿足高于建筑物即可。確保所生成實景模型的清晰度。

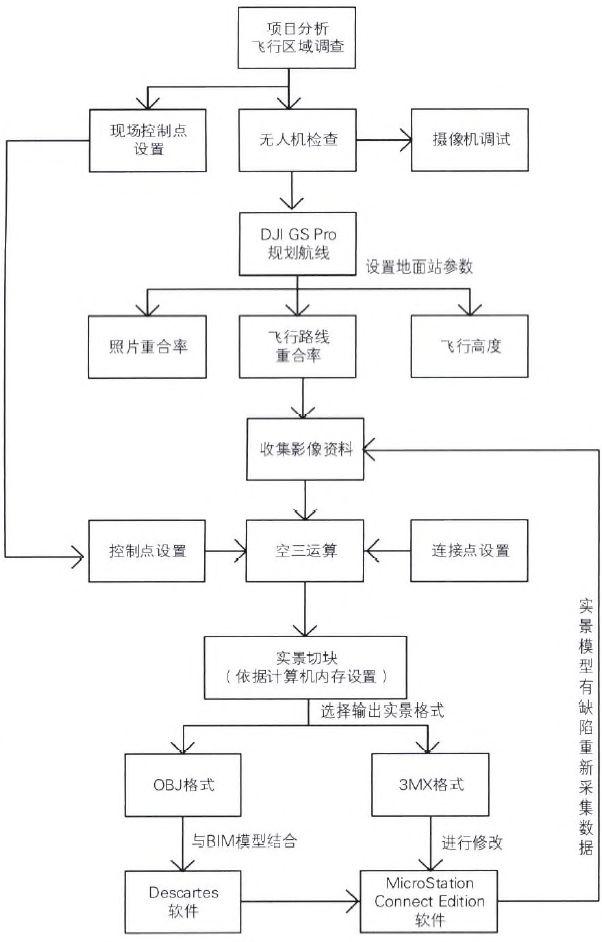

實景建模流程

將不清晰、重合率不夠的照片剔除后，把剩余的照片導入ContextCapture實景建模軟件。設置控制點和連接點，檢查無誤后提交空中三角形測量，空三運算完成后從3D視圖檢查實景模型的完成性，提交生成新的項目，依據電腦的性能對模型進行瓦片大小的設置，選擇所要生成的文件格式，3MX格式是Bentley軟件的通用格式，可在Bentley MieroStation進行模型參照。

OBJ文件是一種采用文本格式存儲的數據文件，可直接用寫字板等的文本編輯軟件打開進行查看和編輯修改。實景模型的運算量極大，為防止花費過多時間，建議多臺電腦聯機工作。

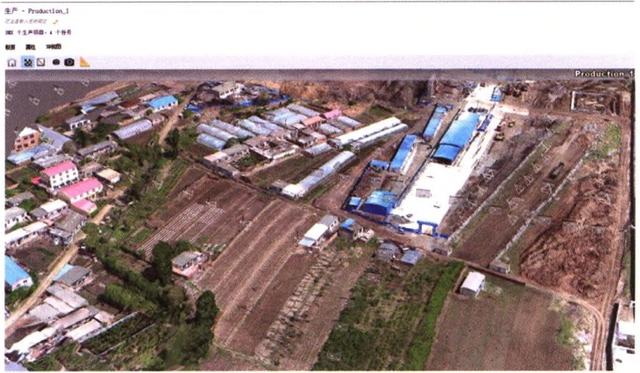

生成的3MX實景模型

實景模型生成后，如想修改實景模型，可將生成的OBJ格式導入Descartes軟件中修改。還可將3MX格式實景文件導入MicroStationCE版軟件，與所建的BIM模型結合。

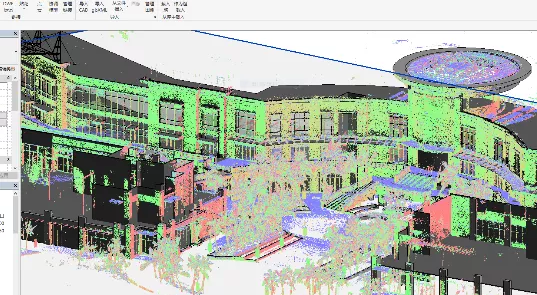

實景模型與BIM模型結合

應用領域

輔助施工方案設計

在鐵路鄰近既有線工程施T中，作業機械在使用過程中容易發生侵限安全隱患，鐵路部門會依據侵限造成的影響，作出相應處罰，致使建設單位的形象和經濟利益受損。要杜絕此類事件發生，需要提前在設計施工方案時考慮，既要達到機械的站位即滿足施工要求，還要滿足安全要求，根據現場實景模型與BIM模型結合進行施工模擬，使施工方案更加合理。

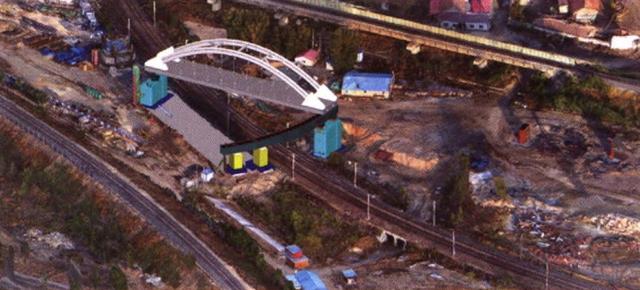

實景模型與BIM模型結合設計

臨時工程規劃與設計

工程項目駐地、梁場和施工便道等臨時工程的建設，建設前期需要大量人力進行場地的測量和勘察，由于傳統方法收集的數據資料具有局限性，存在建設不合理、建設材料浪費，甚至返工現象，造成經濟損失。在施工前期，利用實景建模技術和BIM技術，幫助項目對場地的使用特點和條件進行評估確認，實現場地優化和布置的合理性，設計出最理想的場地規劃、交通流線組織關系和建筑布局。

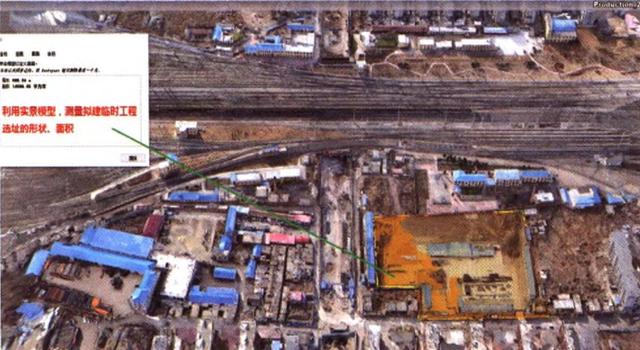

利用實景模型對臨建工程進行規劃

土方量計算

工程建設中，土方量計算一直是極其重要的工作內容，但僅通過設計圖紙的開挖橫斷面圖，難以準確快速地完成土方量計算任務，在工程建設初期的場地平整階段，工程技術人員甚至沒有圖紙作為計算依據。土方量計算的準確性直接影響：工程施工計劃和工程效益。實景建模技術為土方工程量的復核，以及土方工程量的估算提供了一種全新的手段。在工程建設前期利用制作的實景模型，可以估算出場地內需要清運的土方量，為施工項目合理安排施工計劃創造了條件。

輔助征拆

工程建設經常需要征拆，征拆場地范圍內的建筑位置、占地面積，經常需要施工技術人員進行現場調查、測量，需要大量時間和人力，在復雜區域，這種傳統方式仍具有局限性，所測數據無法做到全面準確。利用實景模型對征拆場地范圍進行定位和計算，并將征拆現場的情況以數字化三維模型的形式永久保存。利用實景模型的可測量性，可以方便快捷地完成征拆任務。

救援搶險

工程施工中經常遇到各類自然災害。在某鐵路橋洪災搶險中，工程技術人員利用實景建模技術，快速完成了水毀橋梁及周邊場地的實景建模工作，以輔助救援搶險工程量計算，為災情分析和制定救援搶險方案提供了第一手決策資料，為搶險施工便道的選址提供依據，搶險過程中的工程量計算更加快捷，有力地保障了水毀橋梁的順利搶修，確保了水毀橋梁的順利恢復和按時通車。

救援搶險工程量計算

實景沙盤制作

目前，建筑業領域的沙盤被廣泛應用于房地產開發和施工項目部的展示，將建筑物的結構形式和周?chē)h(huán)境完美地呈現在人們面前．現在的沙盤由于沒有準確數據，很難做出具有真實比例的模型，不僅影響了沙盤的美觀，其使用也具有局限性。利用實景的可測量性和可讀取坐標的特性，為沙盤制作提供了準確的數據支撐，結合BIM技術和3D打印技術，可精確制作建筑物與周?chē)h(huán)境的模型。

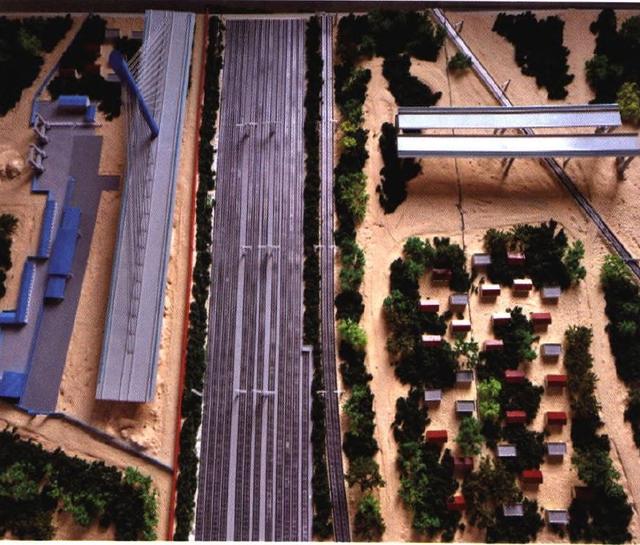

實景模型結合3D打印技術制作沙盤

通過完善實景建模技術的創建過程，分析和介紹其在工程中的實際應用案例，拓展了實景建模技術在建筑領域中的應用思路，其精度可以通過提高攝像機的分辨率、降低航拍高度，以及加大照片重合率進行加強。實景建模技術的應用在減少人員勞動強度、提高T作效率方面成效顯著
