建筑信息模型怎么分類？如何快速編碼？
2022/09/22
建筑信息模型分類和編碼規范化，有助于建設項目全過程進行科學有效的管理。在工程項目的設計初始階段，對所有的模型構件進行分類和編碼，并將信息傳遞到項目的下一階段中，有利于項目全過程信息的應用和查找。
建筑信息模型分類和編碼為建設、設計和施工單位之間信息溝通提供一種共同語言，在有效傳達信息的同時，為工程項目數據收集和整理提供了標準化手段，為項目使用準確的，有價值的信息提供了保證。
下面，我們一起來看下《建筑信息模型分類和編碼》GB/T51269-2017對建筑信息模型分類和編碼做出的規定。
3.基本規定
3.1分類對象和分類方法

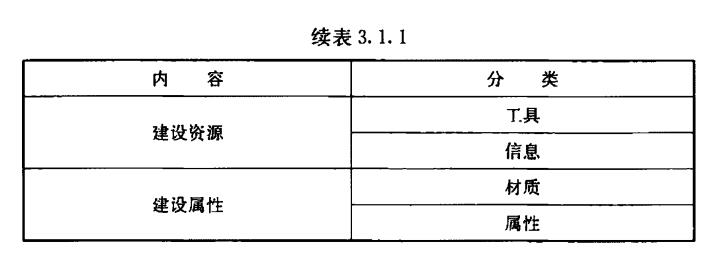

3.1.1建筑信息模型中信息的分類結構應符合表3.1.1的規定、并應包括下列內容：
1）建設成果包括按功能分建筑物、按形態分建筑物、按功能分建筑空間、按形態分建筑空間、元素、工作成果六個分類表；
2）建設進程包括工程建設項目階段、行為、專業領域三個分類表；
3）建設資源包括建筑產品、組織角色、工具、信息四個分類表；
4）建設屬性包括材質、屬性兩個分類表。

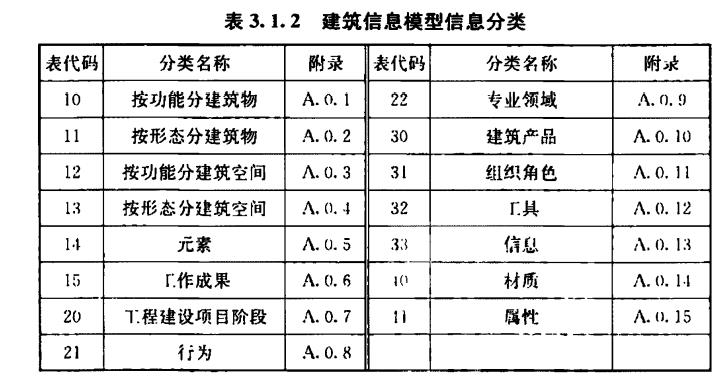

3.1.2建筑信息模型中信息的分類應符合下表的規定，分類表的進一步細分應符合本標準附錄A的規定。
3.1.3單個分類表內的分類對象宜按層級依次分為一級類目“大類”、二級類目“中類”、級類目“小類”、四級類目“細類”。
3.2編碼及擴展規定

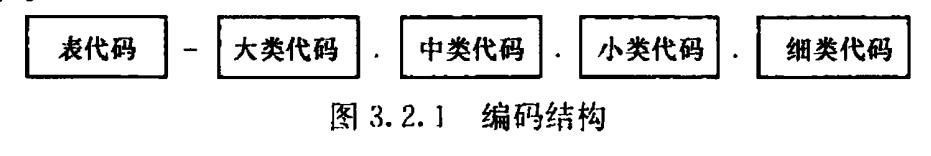

3.2.1編碼結構（圖3.2.1）應包括表代碼、大類代碼、中類代碼、小類代碼和細類代碼，各級代碼應采用2位阿拉伯?dāng)?shù)字表示。
3.2.2編碼結構和編碼方法應符合下列規定：
1）建筑信息模型中信息的分類編碼應由表代碼與分類對象編碼組成，兩者之間用“-”連接；
2）分類對象編碼應由大類代碼、中類代碼、小類代碼和細類代碼組成，相鄰層級代碼之間用英文字符“.”隔開；
3）表代碼和分類對象各層級代碼應采用兩位數字表示；
4）大類編碼應采用6位數字表示，前2位為大類代碼，其余4位用“0”補齊；
5）中類編碼應采用6位數字表示．前2位為大類代碼，加中類代碼，后2位用“0”補齊；
6）小類編碼應采用6位數字表示，前4位為上位類代碼，加小類代碼；
7）細類編碼應采用8位數字表示，在小類編碼后增加兩位細類代碼。
3.2.3分類和編碼的擴展應符合下列規定：
1）建筑信息模型中信息的分類和編碼方法應符合現行國家標準《信息分類和編碼的基本原則和方法》GB/T 7027的規定。
2）建筑信息模型中信息的分類應符合可擴延性、兼容性和綜合實用性原則。
3）擴展分類和編碼時，標準中已規定的類目和編碼應保持不變。
4）擴展各層級類目代碼時，應按照本標準第3.1節規定執行。
5）表內擴展的最高層級代碼應在90～99之間取值進行編碼。
4.應用方法
4.1編碼邏輯運算符號
4.1.1在描述復雜對象時，應采用邏輯運算符號聯合多個編碼一起使用。
4.1.2編碼邏輯運算符號宜采用“＋”、“/”、“<”、“>”符號表示，并應符合下列規定：
1）“＋”用于將同一表格或不同表格中的編碼聯合在一起，以表示兩個或兩個以上編碼含義的集合。
2）“/”用于將單個表格中的編碼聯合在一起、定義一個表內的連續編碼段落，以表示適合對象的分類區間。
3）“<”、“>”用于將同一表格或不同表格中的編碼聯合在一起，以表示兩個或兩個以上編碼對象的從屬或主次關系，開口背對是開口正對編碼所表示對象的一部分。
4.2編碼的應用
4.2.1建筑信息模型中信息分類和編碼的應用應符合建筑信息模型交付、存儲標準的規定。
4.2.2建筑信息模型中信息的分類和編碼及邏輯運算符號的運用宜依賴于信息技術。
4.2.3建筑工程信息的歸檔順序應符合下列規定：
1）無邏輯運算符號的單個編碼應按照表、大類、中類、小類、細類的層級，依次對各級代碼按照從小到大的順序歸檔。
2）由同一類邏輯運算符號聯合的組合編碼集合，應按從左到右、從小到大的順序逐級進行歸檔。
3）由單個編碼和組合編碼構成的編碼集合，應先對由“/”聯合的組合編碼進行歸檔，再對單個編碼進行歸檔，之后對由“＋”聯合的組合編碼進行歸檔，最后對由“<”、“>”聯合的組合編碼進行歸檔。
分類和編碼詳情，請前往住建廳官方網站下載查看
本標準直接參考美國的OmniClass，并針對國情作了一些本土化調整，它在數據結構和分類方法上與OmniClass基本一致，但具體分類編碼編號有所不同。
值得注意的是，這個標準是對建筑全生命周期進行編碼，不止是模型和信息有編碼，項目中涉及到的人、和他們做的事，這些也都有對應的編碼。
快速編碼方式
在大型工程項目中，面對上萬甚至上百萬的構件時，為了快遞進行模型編碼和分類，我們需要借助艾三維編碼插件，進行構件快速編碼。
艾三維編碼插件是我司基于MicroStation平臺研發的BIM模型編碼插件，BIM模型編碼插件不僅能快速添加身份信息、定位信息、構造尺寸和設計信息等編碼屬性，還能檢查構件是否編碼或重復編碼，適用于各類項目。
插件詳情請點擊：艾三維編碼插件
