MR是什么？BIM+MR能帶來什么？
2024/03/06
MR是什么？
混合現實（MR），是一種將數字化現實與虛擬數字畫面相結合的技術。通俗解釋就是虛擬和現實的結合。在MR中，用戶可以在真實世界中看到虛擬對象，同時這些虛擬對象可以與真實物體實時互動。關鍵的技術組成包括感知系統和3D建模，借助圖像識別和位置映射技術，MR設備能夠識別和跟蹤用戶的位置，并生成環境的三維映射。
微軟的HoloLens是MR技術的典型代表，它是全球首款獨立的全息計算機，通過全息影像為用戶提供沉浸式體驗，重新定義了“虛擬現實”和“自然人機交互”。在HoloLens中，虛擬對象可以與真實世界中的物體相互交互，使用戶可以在現實場景中進行虛擬體驗，從而創造出一種全新的“世界”。

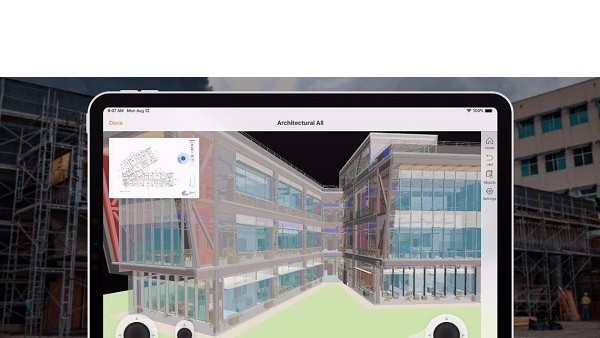

MR技術的發展得益于強大的開發工具和硬件支持。例如，Trimble公司將HoloLens混合現實技術應用到建筑領域，創新性地將BIM云管理平臺Trimble Connect與HoloLens結合，實現了建筑信息模型與混合現實技術的有機融合。通過這種結合，建筑行業可以更直觀地理解設計方案和施工細節，提高工程質量和效率。
Trimble FieldLink MR
FieldLink MR 是一種建立在功能強大的Trimble Connect 協作平臺上，提供了一種全新的施工布局方式，使專業人員能夠快速導航到作業現場的任務，從而在更短的時間內完成更多工作。該應用程序運行在結合了HoloLens 2的Trimble XR10安全帽上。
Trimble XR10安全帽
Trimble XR10混合現實安全帽是一款搭載微軟HoloLens 2 的定制設備，是全球率先經微軟授權的安全集成方案，專為建造施工、石油燃?xì)?、制造業和采礦業一線工人設計，可在工程現場訪問全息數據。
搭載 Microsoft HoloLens 的 Trimble XR10將虛擬現實與物理現實連接起來，以提供混合現實的視覺體驗。用戶可以即刻看到到數字影像與真實環境融合的效果。這項技術的方便之處在于，工程人員不再需要在安裝過程中查看設計圖紙，和定位物理世界的參考輪廓，穿戴上Trimble XR10可即刻查看到虛擬管道及其詳細的測量值，并以高精準度安裝管道；此外，周圍正在進行的施工項目都可以一目了然，能快速識別潛在的施工沖突。
BIM+MR能帶來什么？
1、簡化溝通和協作
BIM+MR通過將信息交流轉換為身臨其境的感知體驗，使設計方、施工方、工程總包方和分包方之間的溝通更加簡單、順暢。相關方可以同時進入同一建筑模型，解決語言交流障礙，提高團隊協作水平和工作效率。
2、節約成本和工期
通過BIM+MR，可以優化工程管理流程，節約管理成本和工期。實時的沉浸式體驗有助于及時發現并解決問題，從而避免延誤和額外的成本。
3、提升工程品質
BIM+MR的沉浸式體驗使得參與者可以在虛擬環境中更直觀地理解設計方案和施工細節，從而更容易發現潛在的問題和改進空間，進而提升工程品質。
4、提供更直觀的工作流程
BIM+MR可以將數字建模與物理世界更深入地結合，為施工人員提供更直觀的工作流程。這種集成使得施工過程更加自然，工作流程更直觀，從而進一步提高效率。
5、增強實地工作效率
Trimble的FieldLink解決方案以及其他類似工具使施工專業人員能夠在現場更高效地工作。通過精確定位數字建筑信息和混合現實技術的無縫集成，施工人員可以更自然地進行布局和制造，提高實地工作效率。
TrimbleXR10連接BIM放樣機器人后，選擇模型中與現實一一對應的控制點位，進行儀器測站建立。測站建立完成后，BIM模型（圖紙）會以1：1的比例進行放大，精準覆蓋整現實空間。此時只需要選擇需放樣的點位，會有光標提示，只需要挪動棱鏡桿到光標位置即可完成放線。真正實現了“哪里不會點哪里，再也不用擔心我不會放線了”。
Trimble XR10 控制RTS771進行BIM放線
