從本周開始，我們將陸續為大家推出Bentley CONNECT Edition 2019 最新功能簡報 。本期分享OpenBuilding Designer, LEGION 最新功能。同時，您還可以下載產品試用版，搶先嘗鮮哦。

OpenBuildings Designer

OpenBuildings Designer Connect Edition（原AECOsim Building Designer，簡稱OBD），新版本實現和Bentley公司Open系列軟件名稱統一，成為功能更加全面的土建專業平臺軟件，其更新功能匯總?cè)缦拢?/span>

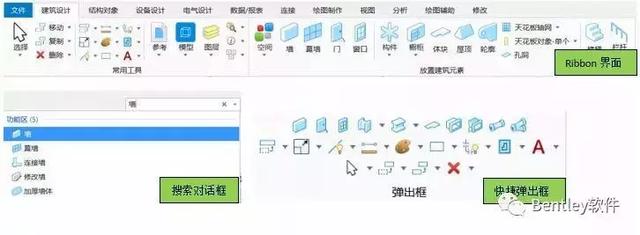

全新的Ribbon界面

針對于不同的專業功能進行歸類，極大的提升了軟件在使用過程中的便捷性；同時在搜索對話框中可以進行關鍵字的檢索，能快速定位到可能需要應用的功能；使用全新的快捷鍵“空格鍵”則能快速彈出常用的多種功能命令。

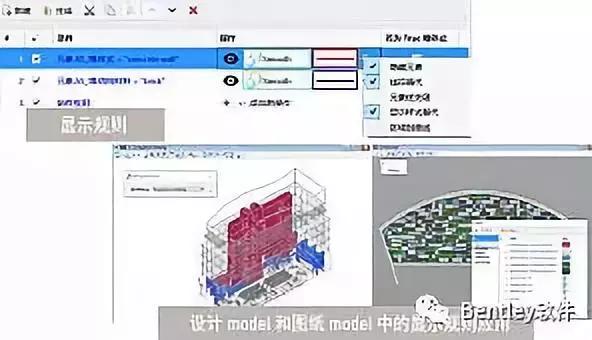

顯示樣式按照構件屬性設置規則

視圖窗口中的“顯示樣式”增加了可以按照構件屬性設置的“顯示規則”功能，可以讓模型中不同構件按照不同的顏色、線型、隱藏進行特定顯示，實現了同一模型在同種顯示樣式下多種方式的瀏覽查看；而且“顯示規則”還可以應用在繪圖model及打印出圖中。

數據報表與設計模型聯動修改

OBD中的數據報表統計功能，可以實現與設計模型的聯動修改，即在數據報表中修改了構件的尺寸參數或者屬性參數，則三維模型也會自動進行尺寸變更或者添加屬性，如果把構件屬性直接導出Excel并在打開的Excel中修改了對于的屬性，則在數據報表中可以把修改后的Excel回導進來，并更新對應構件的屬性；數據報表可以方便的添加在圖紙model中，并可以像Excel一樣進行表格的各種編輯。

增強的構件建模功能

墻體除了原有的“直線、曲線、圓弧、軸網和空間”建模方式以外，增加了按照“元素”創建墻體的方式；結構柱在創建過程新增了“底部偏移”的選項，同時如果按照軸網布置的時候，則在“數據報表”中可以查看到結構柱依據軸網的定位關系。

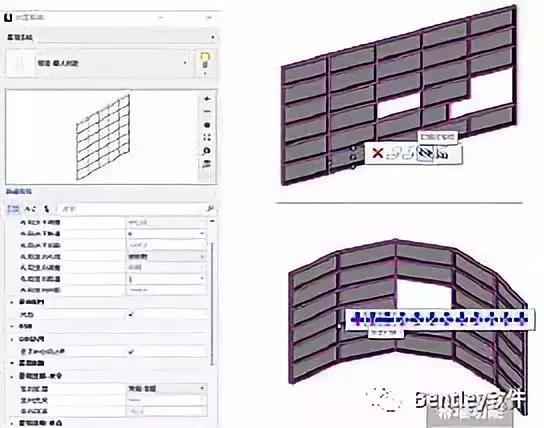

全新的幕墻功能

OBD完全重寫了幕墻的功能，現在可以像墻體一樣來創建幕墻，可以設定幕墻嵌板、橫豎挺、邊框的樣式類型，同時幕墻的嵌板、橫豎挺的顯示及連接都可以進行編輯。

構件可識別MS CE參數化單元

OBD中構件庫類型可以識別由MS CE生成的參數化單元，配合MS CE的約束功能，能夠方便的在OBD中新增各種常用的參數化構件，極大的增加了OBD在建模過程中的便捷性和有效性。

快速遷移v8i版本的workspace到CE版本

OBD可以通過 “配置遷移”功能，自動識別電腦上安裝的原有ABD V8i版本，并通過簡潔明了的向?qū)Ы缑?，?shí)現了把不同V8i版本的workspace快速遷移到ABD CE的configuration （CE版本中configuration代替了原有V8i版本的workspace）中，并自動升級相關變量和配置，方便在OBD CE中進行原有庫的識別和調用。

IFC擴展

在OBD中擴展IFC的導出選項，同時各種構件也擴充并完善了與IFC進行交互的數據屬實，方便了OBD與其他格式數據的兼容能力。

LEGION

LEGION是什么？LEGION是一個基于科學用來模擬、記錄、分析建筑物或城市環境中行人活動的軟件，Legion可以讓您在任意定義的活動空間內，對行人活動行為進行記錄和分析，從而達到指導規劃、優化設計、優化運營等目的。

LEGION 產品定位

OBD (OpenBuilding Designer) 系列產品將要推出一款新產品OBSD（OpenBuilding Station Designer）專注于車站設計，LEGION為該系列產品下的一款用于模擬分析人流的應用軟件。

LEGION 產品構成

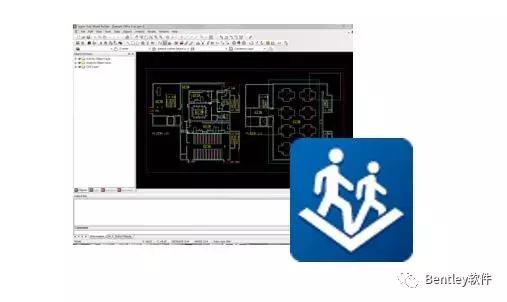

1.模型構建器 (用于構建模擬活動運行的環境，對行人活動及及行人參數設置)

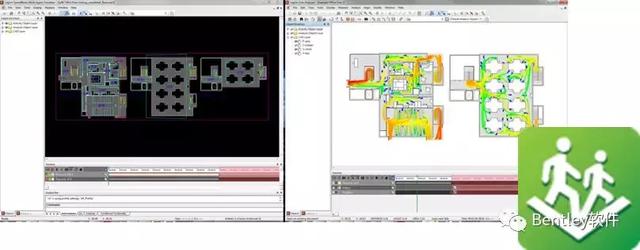

2.模擬、分析器 (用于運行、記錄模擬過程，及對模擬數據進行處理及分析，生成模擬結果)

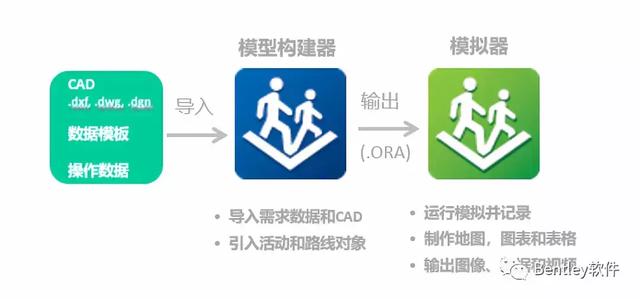

LEGION 工作流程示意圖

案例示意

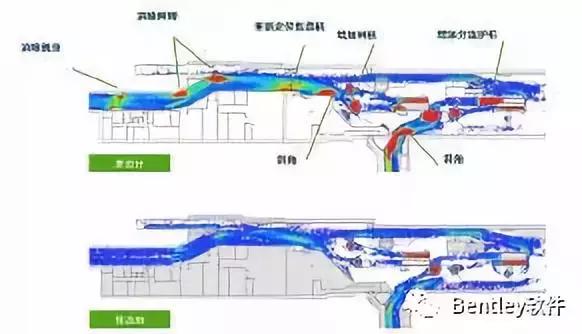

1.地鐵站客流分析

通過對地鐵站的人流進行分析，對于人流密集區形成的原因進行分析，并采取相應的措施進行改善，從而達到了優化運營的目的

 2.鳥巢體育館人流分析
