地下綜合管廊是指在城市地下用于集中鋪設電力、通信、廣播電視、給水、排水、熱力、燃?xì)獾仁姓芫€的公共隧道。城市地下綜合管廊不僅可以逐步消除“馬預制裝配式路拉鏈”、“空中蜘蛛網”等問題，而且可以帶動有效投資、增加公共產品供給，提高城市綜合承載能力。

法國巴黎下水道系統

巴黎當前使用的下水道系統建造于19世紀下半葉，因其系統設計巧妙而被譽為現代下水道系統的鼻祖。巴黎的下水道總長為2484千米，擁有約3萬個井蓋、6000多個地下蓄水池，每天有超過1.5萬立方米的城市污水通過這個龐大的系統排出城市。

設計之初，管廊里同時修建了兩條相互分離的水道，分別集納雨水和城市污水，使得這個管廊從一開始就擁有排污和泄洪兩個用途。如今，這些管廊已經不僅是下水道，巴黎人的飲用水系統、日常清洗街道及城市灌溉系統、調節建筑溫度的冰水系統以及通信管線也從這里通向千家萬戶，綜合管廊的建設大大減少了施工挖開馬路的次數。

日本日比谷地下管廊

1926年，日本在關東大地震以后的東京復興建設中，完成了包括九段坂在內的多處長約1.8千米的共同溝。

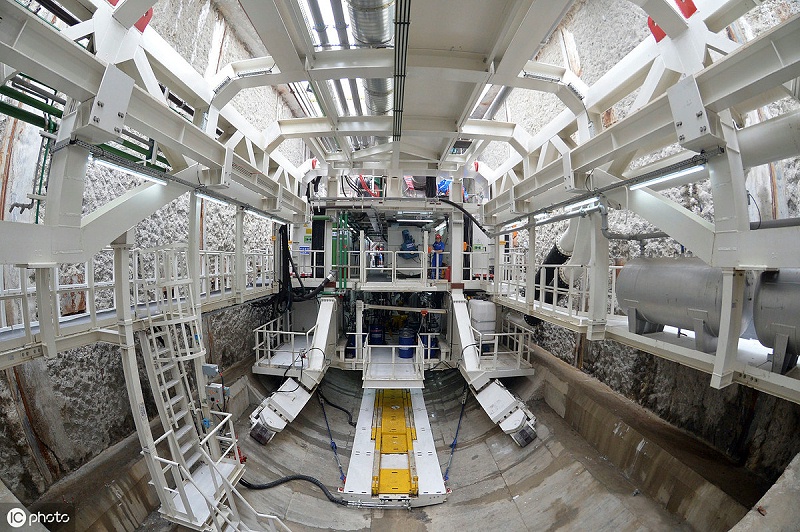

采用盾構法施工的日比谷地下管廊建于地表以下30多米處，全長約1550米，直徑約7.5米。日比谷地下綜合管廊的現代化程度非常高，承擔了該地區幾乎所有的市政公共服務功能。

上海浦東人行道地下管廊

上海于1994年在浦東新區張楊路人行道下建造了兩條寬5.9米，高2.6米，雙孔各長5.6公里，共計11.2公里的支管綜合管廊，收容煤氣、通信、上水、電力等管線。

新加坡濱海地下管廊

 新加坡對地下空間的開發利用是有詳細規劃設計的：地表以下20米內，建設供水、供氣管道；地下15米至地下40米，建設地鐵站、地下商場、地下停車場和實驗室等設施；地下30米至地下130米，建設涉及較少人員的設施，比如電纜隧道、油庫和水庫等。

濱海地下管廊距地面3米，全長3.9千米，工程耗資8億新元(約合35.86億元人民幣)。

德國耶拿地下綜合管廊

前東德城市耶拿的第一條綜合管廊建于1945年，內置蒸汽管道和電纜，以更合理地利用地下空間。如今，耶拿共有11條綜合管廊，通常在地下2米深處，最深的一條位于地下30米處。

該地下綜合管廊可容納多種管線，水、氣、電、通信、供暖所用管線均可共用同一管廊。這樣，在管線檢測、維修、更換或增減時較為便捷，可持續發展優勢明顯。廊道內，管線可放置在底部，也可用支架等固定在墻上。由于受到廊道保護，管線幾乎不受土壤壓力、地面交通負荷等外部因素影響，管線所用材料也可更輕便些。
